TESTBOY TV 456
Messungen
Bild 5.33: Funktionsmenü Schleifenimpedanz RS
Schritt 2:
Schließen Sie die entsprechenden Messleitungen an das Gerät an und befolgen Sie
das in Bild 5.29 gezeigte Anschlussschema, um eine Schleifenimpedanz-Rs Messung
durchzuführen.
Schritt 3:
Überprüfen Sie, ob auf dem Bildschirm Warnungen angezeigt werden, und überprüfen
Sie den Klemmenmonitor, bevor Sie die Messung starten. Wenn alles in Ordnung ist
und
angezeigt wird, drücken Sie die Taste TEST. Nach Durchführung der Messung
werden die Ergebnisse auf dem Display angezeigt:

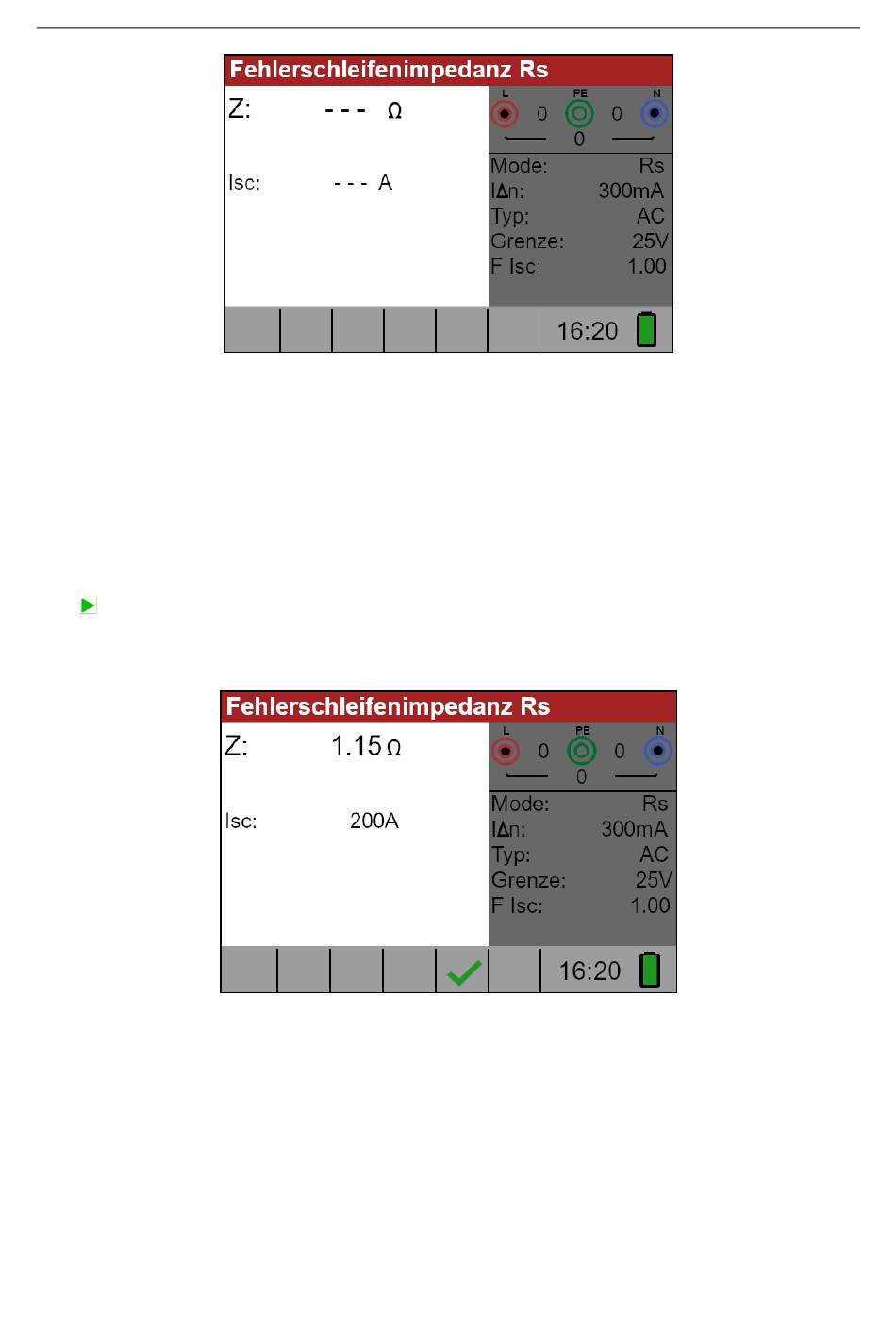

Bild 5.34: Beispiel für Ergebnisse der Schleifenimpedanzmessung RS
Angezeigtes Ergebnis:
Z.................Schleifenimpedanz
ISC.............Voraussichtlicher Fehlerstrom
