6 Elektrischer Anschluss

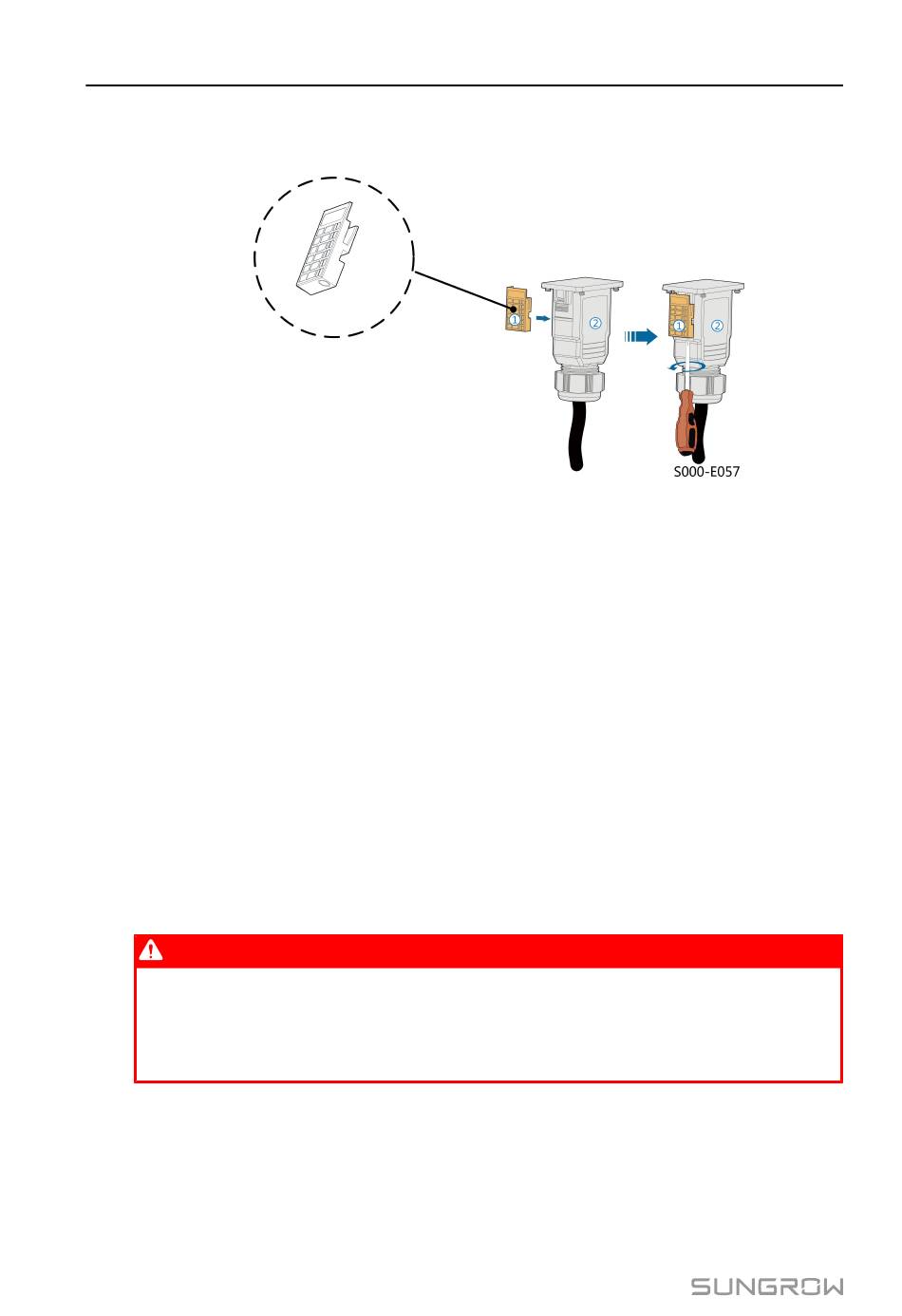

Schritt 4 : Je nach örtlichen Vorschriften können Sie den Sicherungsblock wie in der unteren Abbildung
gezeigt befestigen.
1 Setzen Sie den Block① von der Seite in die AC-Klemme② ein.
2 Ziehen Sie die Schraube an der Unterseite des Blocks① fest.
Schritt 5 : Verbinden Sie das PE-Kabel entsprechend der Netzart und örtlichen Vorschriften mit z.B. der
Potentialausgleichschiene.
Schritt 6 : Verbinden Sie die Phasenkabel und N mit dem dreiphasig erfassenden und vierpolig abschal­
tenden Leitungschutzschalter.
Schritt 7 : Schliessen Sie den AC-Schutzschalter an das Versorgungsnetz an.
Schritt 8 : Stellen Sie sicher dass alle AC-Kabel befestigt und mit dem richtigen Drehmoment und Werk­
zeug angezogen wurden, zusätzlich ziehen Sie bitte zur weiteren Kontrolle leicht an den Kabeln.
Stellen Sie sicher dass überall bis zum Energy Meter L1 an L1 ist, L2 an L2, L3 an L3
- - ENDE
6.6 Verbinden der Gleichstrom-Kabel
GEFAHR
Der PV-Strang erzeugt bei Sonneneinstrahlung lebensgefährliche Hochspannung.
• Beachten Sie alle Sicherheitshinweise, die in den einschlägigen Dokumenten über
PV-Stränge aufgeführt sind.
60
