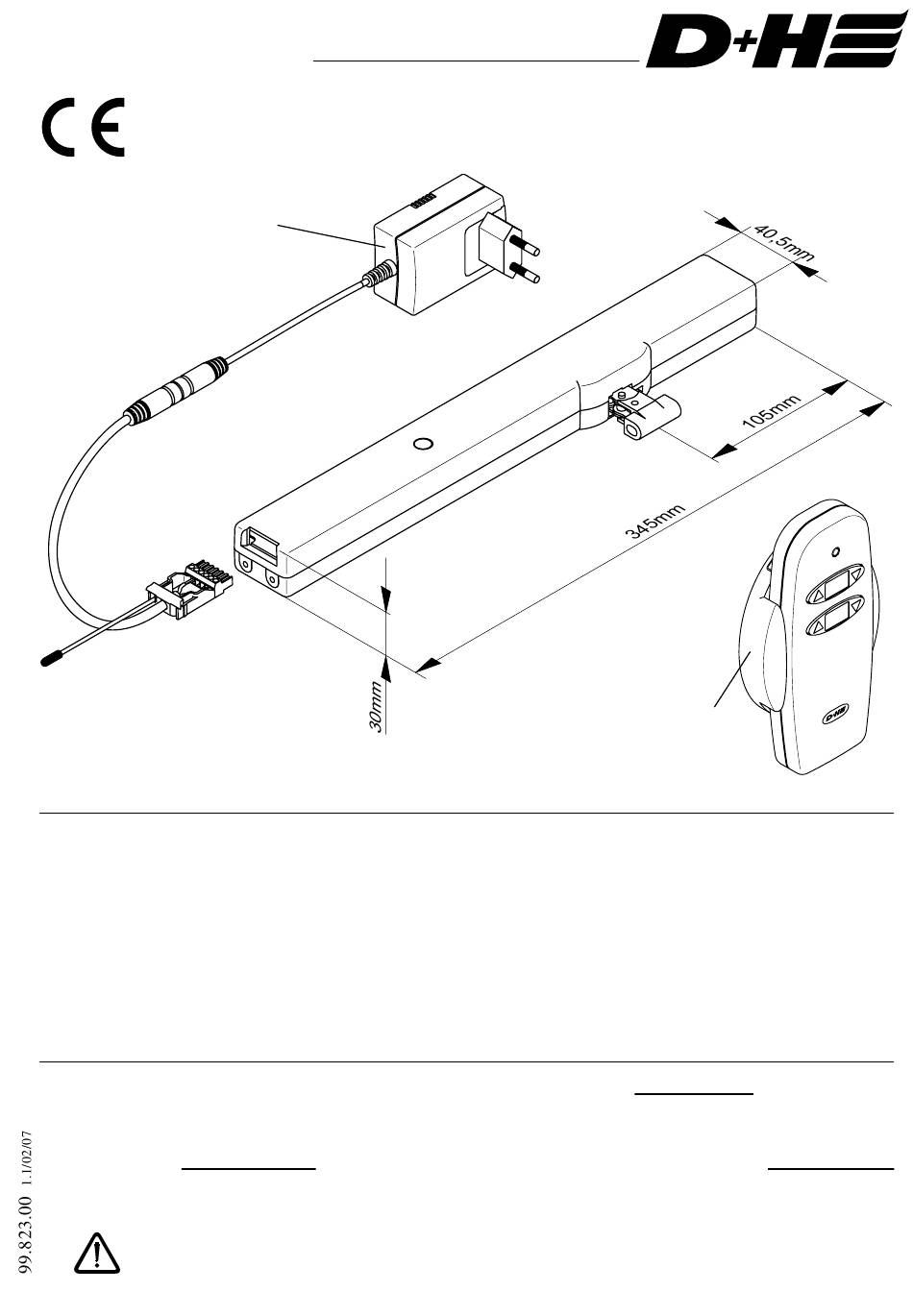

Gebrauchsanleitung
Steckernetzteil *
PPS 08-EU
(Art. Nr. 22.969.50)
* optional
Anwendung

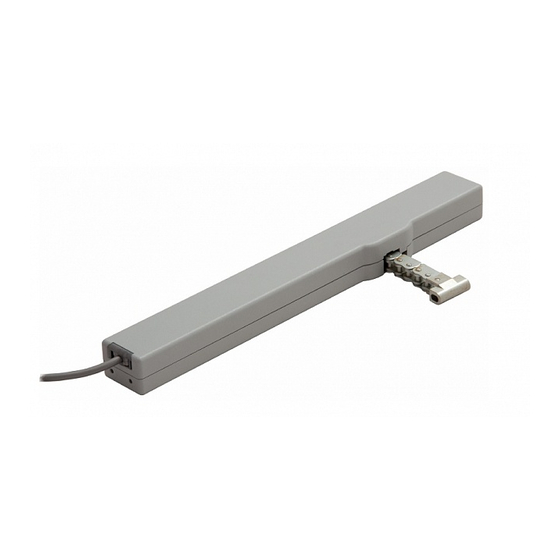

Der VCD 22-RC ist ein funkgesteuerter Lüftungsantrieb, der das Öffnen und Schließen von
Fenstern für die tägliche Lüftung automatisiert.
Der Funk VCD 22-RC ist einfach zu montieren und durch die Ansteuerung über Funk, und
die Versorgung über ein Steckernetzteil leicht anzuschließen.
Für sicheren Schutz vor Manipulation oder Einbruch sorgt das besondere „Code-Hopping"-
Prinzip, bei dem bei jedem Tastendruck der Sendecode gewechselt wird.
Der Antrieb ist für nahezu jedes Fenster geeignet.
! WICHTIG ! Sicherheitshinweise
1. Es wird empfohlen, die Montage des Antriebes durch einen D+H-Partner vornehmen zu
lassen, der durch regelmäßige Werksschulungen seine Qualifikation und Erfahrung
sicherstellt.
2. Nur für die Innenmontage geeignet, bei Gefahr von Regen grundsätzlich Regenmelder
verwenden.
3. Beiliegenden roten Sicherheitszettel beachten!
4.
Quetschgefahr im handzugänglichen Bereich.
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254
Ventic VCD 22-RC
Funk Fernbedienung *
z.B. RCR 10-2
(Art. Nr. 30.211.10)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für D+H Ventic VCD 22-RC
Inhaltszusammenfassung für D+H Ventic VCD 22-RC
- Seite 1 2. Nur für die Innenmontage geeignet, bei Gefahr von Regen grundsätzlich Regenmelder verwenden. 3. Beiliegenden roten Sicherheitszettel beachten! Quetschgefahr im handzugänglichen Bereich. D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254...
-
Seite 2: Inhaltsverzeichnis
Inhalt Technische Daten / Lieferumfang ..................2 Montagearten Übersicht ......................3 Anschlusspläne ........................4-5 Antriebsfunktionen einstellen ....................6 Beispiel einer Zuordnung, Garantie ..................7 Störungssuche ........................8 Technische Daten Versorgung : 24VDC ±20%, 0,35A Leistung : 10VA Betriebsart : Kurzzeit (20% ED) Störemission : EN 55011 / ETSI EN 300220-1,-3 Störfestigkeit... -
Seite 3: Montagearten Übersicht
Montagearten Übersicht Konsolensatz RA 22 Klapp- oder Kippflügel auswärts, Antrieb auf dem Rahmen montiert. Konsolensatz RE-VCD 22 Kipp- oder Drehflügel einwärts, Antrieb auf dem Rahmen montiert. Konsolensatz FE 22 Kipp- oder Drehflügel einwärts, Antrieb auf dem Flügel montiert. VCD 22-RC Rev.:1.1... -
Seite 4: Anschluss 1 Antrieb
Anschluss 1 Antrieb (grün) (weiß) Antenne +24V (rot) (schwarz) Anschluss RTR 230 Raum- temperatur- regler RTR 230 – bauseitige Abzweigdose VCD 22-RC Rev.:1.1... -
Seite 5: Anschluss 2 Antriebe Und Vrs 10
Anschluss 2 Antriebe und VRS 10 Regenmelder VRS 10 – bauseitige – Abzweigdose +24V Regen * Ader wegen Kurzschlussgefahr in Lüsterklemme anschließen und in die Anschlussdose legen. Anschluss LT 43U Lüftungstaster LT 43U – bauseitige Abzweigdose VCD 22-RC Rev.:1.1... -
Seite 6: Antriebsfunktionen Einstellen
Antriebsfunktionen einstellen Es gibt 3 Einstellungsebenen, welche durch Drücken des Knopfes auf dem Antrieb an- gewählt werden können: Knopf bis zur gewünschten Programmierung gedrückt halten Zuordnung der Ebenen Position 1 (Antrieb 1 ... 4) * Position 2 (Antrieb 5 ... 8) Position 3 (Antrieb 9 ... -
Seite 7: Beispiel Einer Zuordnung, Garantie
2 (und mehr) Fernbedienungen Garantie Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab belegter Übergabe der Anlage bis max. 3 Jahre nach Auslieferungsdatum wenn die Montage bzw. Inbetriebnahme durch ei- nen von D+H autorisierten Service- und Vertriebspartner durchgeführt wurde. -
Seite 8: Störungssuche
LED leuchtet wieder nicht leuchtet > Kurzschluss in bauseitiger nicht Abzweigdose > Verkabelung überprüfen Alle Maße in Millimeter • Technische Änderungen vorbehalten. • Reproduktionen jeglicher Art, VCD 22-RC auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma D+H Mechatronic AG. Rev.:1.1...
