DA 820 LPC • DA 820 • ECT 820 Ventilatoren

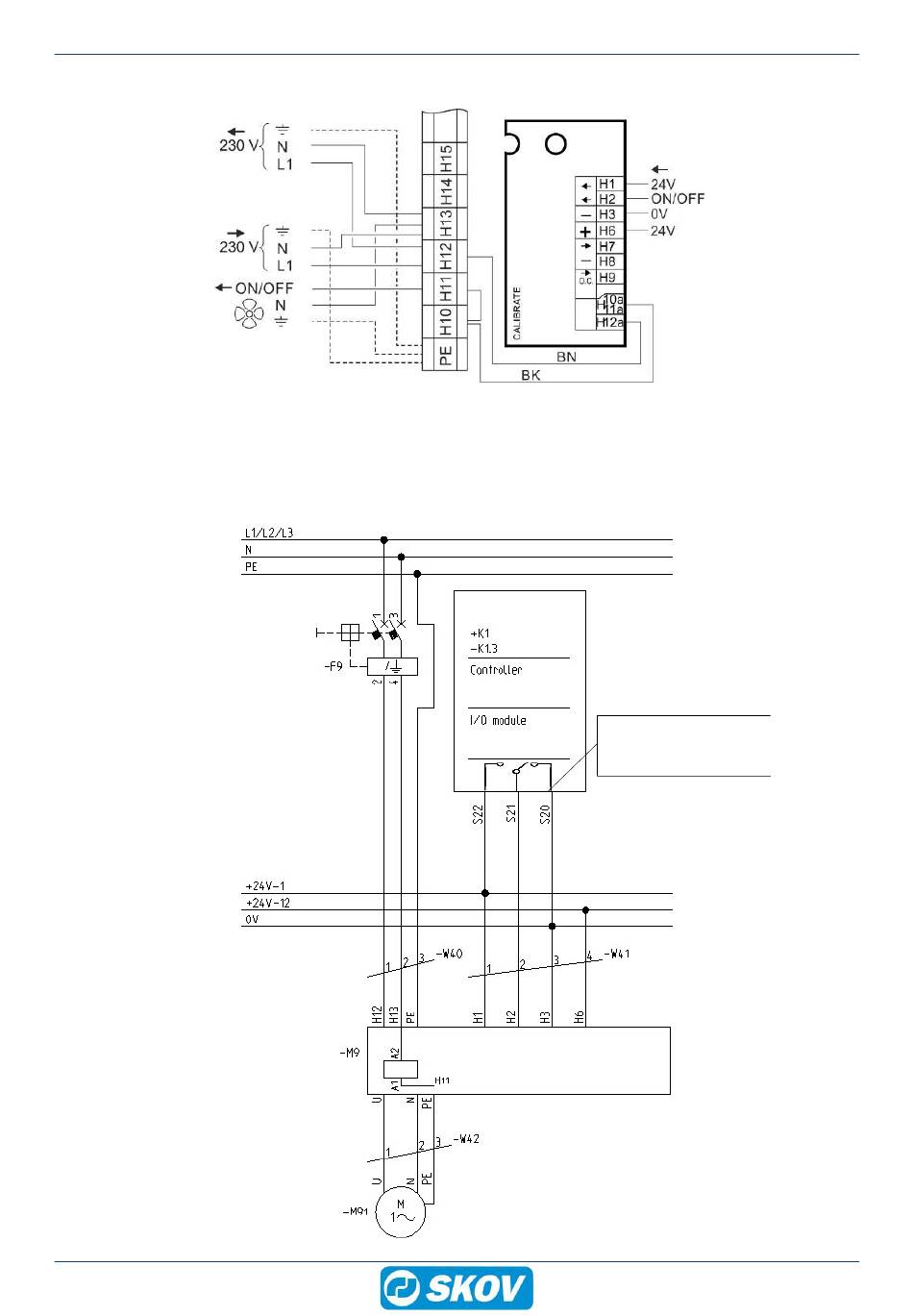

4.10.11.3 Klemmen im DA 74CO 230 V

4.10.11.4 Schaltplan

Versorgung von Notöffnung 0V = Q1 Klemme im Computer
Versorgung von Notöffnung 24V-1 = Q2 , Q3, Q4 und Q5 Klemme im Computer.
Versorgung von Notöffnung 24V-12 = F6 Klemme im Notöffnung.
46
Ventilator
Beispiel für Klemmennummer.
Zum korrekten Anschluss
siehe Installationsmenü
Installation anzeigen im Computer
Stellmotor
ON/OFF
Technische Bedienungsanleitung
