6. Elektrischer Anschluss

GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schließen Sie die Pumpe an einen
externen Hauptschalter mit einer
Kontaktöffnungsweite gemäß EN
60204-1 an, der eine allpolige
Trennung ermöglicht. Der
Hauptschalter muss in der Stellung 0
verriegelbar sein. Der elektrische
Anschluss muss gemäß den örtlich
geltenden Vorschriften vorgenommen
werden.
Schließen Sie die Pumpen an einen
Schaltkasten mit Motorschutzrelais an.
Das Motorschutzrelais muss die IEC-
Auslöseklasse 10 oder 15 aufweisen.
Die Spannungsversorgung für den
Motorschutzschalter muss
Niederspannung, Klasse 2, sein.
Weitere Informationen
6.2 Schaltpläne
6.8 Frequenzumrichterbetrieb

6.1 Schutz- und Regelungsfunktionen

6.1.1 Niveausteuerungen

Um zu vermeiden, dass die Pumpe Luft ansaugt, leer
läuft und Schwingungen erzeugt, muss der
Niveauschalter zum Abschalten der Pumpe so
montiert werden, dass die Pumpe ausgeschaltet wird,
bevor der Flüssigkeitsstand unter die Oberkante des
Spannbands an der Pumpe sinkt.
126

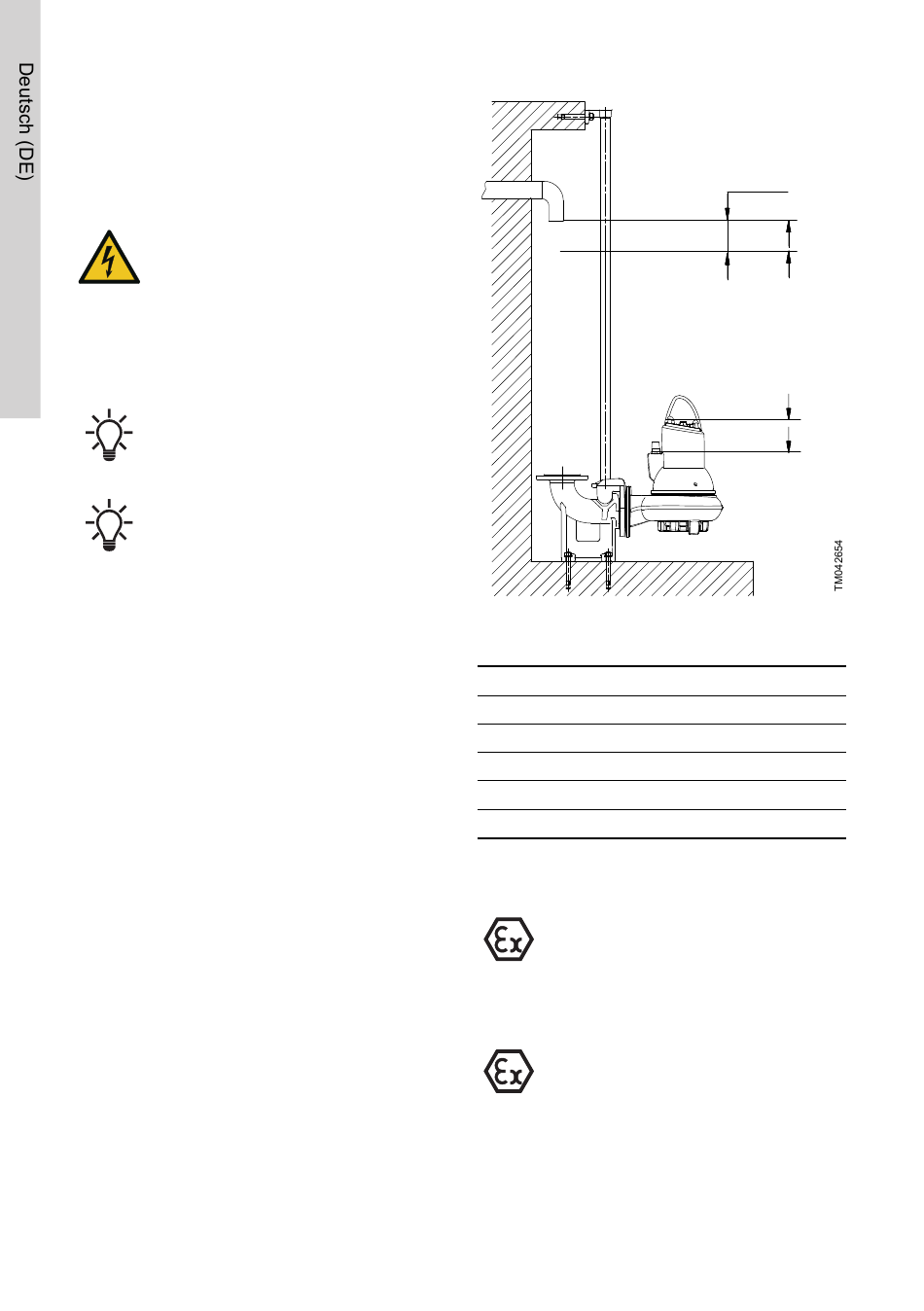

Ein- und Ausschaltniveau
Pos. Beschreibung
A Alarm
SR Einschalten
S1 Ausschaltung S1-Betrieb
S2 mind. 10 cm
S3 Ausschaltung S3-Betrieb
Ein Trockenlauf der Pumpe ist nicht
zulässig. Ein Trockenlauf kann eine
Zündgefahr darstellen.
Montieren Sie einen zusätzlichen,
unabhängigen Niveauschalter, der die
Pumpe abschaltet, falls der erste
Niveauschalter zum Ausschalten der
Pumpe nicht funktioniert.
Die Niveauschalter zum Abschalten
müssen je nach Betrieb auf die Niveaus
Ausschaltung S1 oder Ausschaltung S3
eingestellt werden.

6.1.2 Schalter und Sensoren

Explosionsgeschützte Pumpen können optional mit
einem WIO-Sensor ausgestattet sein. Der Sensor
misst den Wassergehalt im Bereich zwischen 0 und
20 %. Er sendet auch ein Signal, falls der
S2
A
SR
S1
S3
