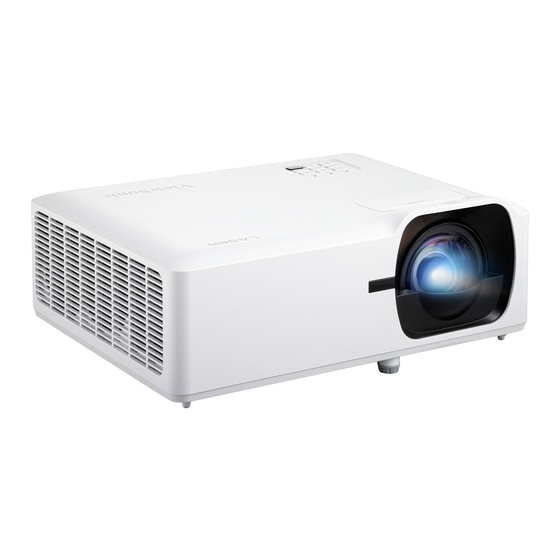

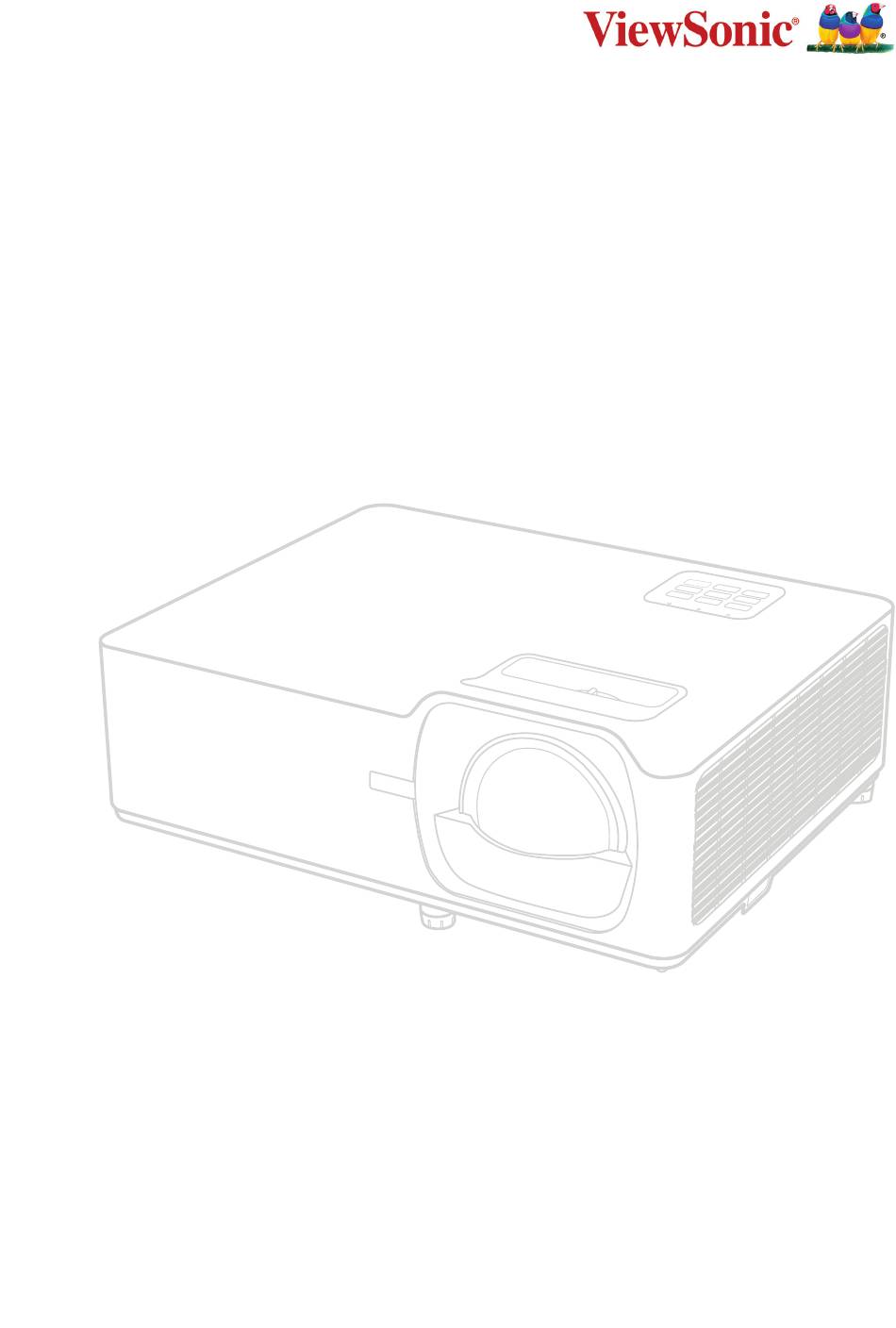

- Seite 1 LS710HD LS751HD Projektor Benutzerhandbuch Modellnr. VS19338 | VS19337 Modellname: LS710HD | LS751HD...
- Seite 2 Vielen Dank für Ihre Wahl von ViewSonic® Als weltweit führender Anbieter von visuellen Lösungen ist ViewSonic® bestrebt, die Erwartungen der Welt an technologische Entwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkte das Potenzial haben, einen positiven Einfluss auf die Welt zu entfalten, und wir sind zuversichtlich, dass das von Ihnen gewählte ViewSonic®...
-
Seite 3: Sicherheitshinweise - Allgemeines
Sicherheitshinweise - Allgemeines Bitte lesen Sie die folgenden Sicherheitshinweise, bevor Sie den Projektor in Betrieb nehmen. • Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen an einem sicheren Ort auf. • Lesen Sie alle Warnhinweise und befolgen Sie alle Anweisungen. • Halten Sie einen Abstand von mindestens 20“ (50 cm) um den Projektor herum ein, um eine ausreichende Belüftung zu gewährleisten. - Seite 4 Stromversorgung (USV) anzuschließen. • Wenn Rauch, ein ungewöhnliches Geräusch oder ein seltsamer Geruch vorhanden ist, schalten Sie den Projektor sofort aus und rufen Sie Ihren Händler oder ViewSonic® an. Es ist gefährlich, den Projektor weiter zu benutzen. • Verwenden Sie nur vom Hersteller spezifizierte Aufsätze/Zubehörteile.
- Seite 5 Sicherheitshinweise - Deckenmontage Bitte lesen Sie die folgenden Sicherheitshinweise, bevor Sie den Projektor in Betrieb nehmen. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. Falls Sie für den Projektor einen ungeeigneten Deckenmontagesatz verwenden, besteht die Gefahr, dass der Projektor aufgrund einer unsachgemäßen Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise - Allgemeines ....... 3 Einleitung ..............9 Lieferumfang - LS710HD ..................9 Lieferumfang - LS751HD ..................10 Übersicht ......................11 Projektor ....................... 11 Bedienfeld ......................12 Anzeigeleuchten ....................12 I/O-Anschlüsse ...................... 13 Fernbedienung ...................... 14 Grundeinstellungen ........... 18 Eine Position wählen – Projektionsausrichtung ...........18 Projektionsabmessungen - LS710HD ..............19 Projektionsabmessungen - LS751HD ..............23 Projektor montieren .....................27... - Seite 7 Projektor verwenden ..........33 Projektor starten ....................33 Eingangsquelle wählen ..................34 Projiziertes Bild anpassen ..................35 Höhe und Projektionswinkel des Projektors anpassen ......... 35 Fokus, Trapezverzerrung und Objektivversatz anpassen ........36 Projektor abschalten ....................37 Projektor bedienen ........... 38 OSD-Menü ......................38 Menünavigation ....................39 Bildschirmmenübaum ..................40 Menu Operation (Menübedienung) ..............48 Display Menu (Anzeige-Menü) ................
- Seite 8 Vorschriften und Serviceinformationen ..... 69 Compliance Informationen ...................69 FCC Compliance Erklärung ..................69 Industry Canada Erklärung ..................69 CE-Konformität für europäische Länder ..............69 Erklärung zur RoHS2-Konformität ................. 70 Indische Beschränkung der Verwendung gefährlicher Stoffe ....... 71 Produktentsorgung am Ende der Produktlebensdauer ........71 Informationen zum Urheberrecht ................72 Kundendienst ......................
-
Seite 9: Einleitung
Einleitung Lieferumfang - LS710HD LS710HD Series DLP Projector Quick Start Guide クイックスタートガイド http://vsweb.us Download Link http://vsweb.us/q/dn.php ViewSonic Projector Nummer Beschreibung Projektor Fernbedienung Batterien Schnellstartanleitung Netzkabel HINWEIS: Mitgelieferte Netzkabel und Fernbedienung können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren... -
Seite 10: Lieferumfang - Ls751Hd
Lieferumfang - LS751HD LS751HD Series DLP Projector Quick Start Guide クイックスタートガイド http://vsweb.us Download Link http://vsweb.us/q/dn.php ViewSonic Projector Nummer Beschreibung Projektor Fernbedienung Batterien Schnellstartanleitung Netzkabel HINWEIS: Mitgelieferte Netzkabel und Fernbedienung können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren... -
Seite 11: Übersicht
Übersicht Projektor LS710HD LS751HD Nummer Beschreibung IR-Fernbedienungssensor Bedienfeld Objektivversatz Fokusring Belüftungsöffnungen (Zuluft) Zoomring Belüftungsöffnungen (Abluft) Sicherheitsleiste Einstellfuß Projektionsobjektiv HINWEIS: Blockieren Sie die Zu- und Abluftöffnungen des Projektors nicht. -
Seite 12: Bedienfeld
Bedienfeld SOURCE ENTER AUTO MENU EXIT Taste Beschreibung OURCE ENTER AUTO Schaltet den Projektor in den Bereitschaftsmodus und Ein/Aus wieder ein. MENU Zur manuellen Korrektur verzerrter Bilder, die durch Trapezkorrektur EXIT nicht senkrechte Projektion entstehen. SOURCE ENTER AUTO SOURCE ENTER AUTO Wählt die gewünschten Menüelemente und nimmt Navigation... -
Seite 13: I/O-Anschlüsse
I/O-Anschlüsse RS232 CONTROL AUDIO OUT USB 5V/1.5A (SERVICE) HDMI 1 HDMI 2 HDCP 2.2 HDCP 1.4 Port Beschreibung Audioausgang Audiosignalausgang. RS-232 RS-232-Steueranschluss. USB (Ausgang 5 V/1,5 A) USB-Type-A-Anschluss für Stromversorgung und (Service) Wartung. HDMI 1 HDMI-Anschluss. HDMI 2 HDMI-Anschluss. RJ-45 LAN-Anschluss. -
Seite 14: Fernbedienung
Fernbedienung Taste Beschreibung AV-Stumm- Blendet die Anzeige aus und schaltet den Ton stumm. schaltung Ein/Aus Schaltet den Projektor ein oder aus. Bestimmte automatisch die besten Bildtimings für das Autosync angezeigte Bild. Quelle Zeigt den Eingangsquelle-Auswahlbalken. Navigations- Navigiert und wählt die gewünschten Menüelemente tasten und konfiguriert Anpassungen. - Seite 15 Taste Beschreibung Lautstärke Erhöht die Lautstärke. erhöhen Trapezkorrek- Zur manuellen Korrektur von Bildverzerrungen. Lautstärke Vermindert die Lautstärke. verringern Video Nicht unterstützte Taste Nicht unterstützte Taste HDMI Wählt die Eingangsquelle HDMI 1 oder HDMI 2. Seitenver- Zeigt die Seitenverhältnisauswahlleiste. hältnis Seite nach Nicht unterstützte Taste oben Vergrößern...
-
Seite 16: Reichweite Des Fernbedienungsempfängers
Reichweite des Fernbedienungsempfängers Stellen Sie anhand der nachstehenden Schritte die angemessene Funktion der Fernbedienung sicher: 1. Die Fernbedienung muss innerhalb eines Winkels von 30 Grad lotrecht zu dem/ den Fernbedienungssensor(en) des Projektors gehalten werden. 2. Der Abstand zwischen Fernbedienung und Fernbedienungssensor(en) sollte Folgende Werte nicht überschreiten: •... - Seite 17 Fernbedienung – Batterien wechseln 1. Entfernen Sie die Batteriefachabdeckung von der Unterseite der Fernbedienung, indem Sie den Fingergrip drücken und schieben. 2. Nehmen Sie Batterien heraus (falls erforderlich) und legen Sie zwei AAA-Batterien ein. HINWEIS: Beachten Sie die Batteriepole wie abgebildet. 3.
-
Seite 18: Grundeinstellungen
Grundeinstellungen Dieser Abschnitt bietet detaillierte Anweisungen zur Ersteinrichtung Ihres Projektors. Eine Position wählen – Projektionsausrichtung Persönliche Präferenzen und Raumlayout entscheiden über den Installationsort. Beachten Sie Folgendes: • Größe und Position Ihrer Leinwand. • Position einer geeigneten Steckdose. • Position und Abstand zwischen Projektor und anderen Geräten. Der Projektor ist darauf ausgelegt, in einer der folgenden Positionen installiert zu werden: Standort... -
Seite 19: Projektionsabmessungen - Ls710Hd
Projektionsabmessungen - LS710HD • 16:9-Bild auf einer 16:9-Leinwand HINWEIS: • (e) = Leinwand (f) = Objektivmitte 16:9-Bild auf einer 16:9-Leinwand (b) Projektionsentfernung (a) Leinwand- (d) Vertikaler (c) Bildhöhe größe Versatz Minimum Maximum 1016 17,29 17,29 19,61 3,14 1270 21,62 21,62 24,50 3,92 1524... - Seite 20 (b) Projektionsentfernung (a) Leinwand- (d) Vertikaler (c) Bildhöhe größe Versatz Minimum Maximum 2794 47,55 1208 47,55 1208 53,90 1369 8,62 3048 51,88 1318 51,88 1318 58,80 1494 9,41 3302 56,20 1427 56,20 1427 63,70 1618 10,19 3556 60,52 1537 60,52 1537 68,60 1742...
- Seite 21 • 16:9-Bild auf einer 4:3-Leinwand HINWEIS: • (e) = Leinwand (f) = Objektivmitte 16:9-Bild auf einer 4:3-Leinwand (b) Projektionsentfernung (a) Leinwand- (d) Vertikaler (c) Bildhöhe größe Versatz Minimum Maximum 1016 15,87 15,87 18,00 2,88 1270 19,84 19,84 22,50 3,60 1524 23,81 23,81 27,00...
- Seite 22 (b) Projektionsentfernung (a) Leinwand- (d) Vertikaler (c) Bildhöhe größe Versatz Minimum Maximum 2540 39,68 1008 39,68 1008 45,00 1143 7,20 2794 43,65 1109 43,65 1109 49,50 1257 7,92 3048 47,62 1209 47,62 1209 54,00 1372 8,64 3302 51,58 1310 51,58 1310 58,50 1486...
-
Seite 23: Projektionsabmessungen - Ls751Hd
Projektionsabmessungen - LS751HD • 16:9-Bild auf einer 16:9-Leinwand HINWEIS: • (e) = Leinwand (f) = Objektivmitte 16:9-Bild auf einer 16:9-Leinwand (b) Projektionsentfernung (d) Vertikaler Versatz (a) Lein- (c) Bildhöhe wandgröße Minimum Maximum Minimum Maximum 36,67 58,67 1490 14,73 2,65 1016 48,81 1240 78,09... - Seite 24 (b) Projektionsentfernung (d) Vertikaler Versatz (a) Lein- (c) Bildhöhe wandgröße Minimum Maximum Minimum Maximum 2794 134,22 3409 214,76 5455 53,93 1370 9,71 3048 146,42 3719 234,28 5951 58,83 1494 10,59 3302 158,63 4029 253,80 6447 63,73 1619 11,47 3556 170,83 4339 273,33 6942 68,64 1743 12,35...
- Seite 25 • 16:9-Bild auf einer 4:3-Leinwand HINWEIS: • (e) = Leinwand (f) = Objektivmitte 16:9-Bild auf einer 4:3-Leinwand (b) Projektionsentfernung (d) Vertikaler Versatz (a) Lein- (c) Bildhöhe wandgröße Minimum Maximum Minimum Maximum 34,16 54,66 1388 13,52 2,43 1016 44,80 1138 71,68 1821 18,00 3,24...
- Seite 26 (b) Projektionsentfernung (d) Vertikaler Versatz (a) Lein- (c) Bildhöhe wandgröße Minimum Maximum Minimum Maximum 2794 123,20 3129 197,12 5007 49,50 1257 8,91 3048 134,40 3414 215,04 5462 54,00 1372 9,72 3302 145,60 3698 232,96 5917 58,50 1486 10,53 3556 156,80 3983 250,88 6372 63,00 1600 11,34...
-
Seite 27: Projektor Montieren
Drittanbieterhalterung kaufen. Die Schraubengröße kann je nach Dicke der Montageplatte variieren. 1. Stellen Sie die sicherste Installation sicher, indem Sie eine Wand- oder Deckenhalterung von ViewSonic® verwenden. 2. Stellen Sie sicher, dass die zur Anbringung der Halterung am Projektor verwendeten Schrauben die folgenden Spezifikationen erfüllen: •... -
Seite 28: Verbindungen Herstellen
Verbindungen herstellen An Stromversorgung anschließen 1. Verbinden Sie das Netzkabel mit dem Wechselspannungseingang an der Rückseite des Projektors. 2. Schließen Sie den Netzstecker an eine Steckdose an. HINWEIS: Integrieren Sie bei Installation des Projektors eine leicht zugängliche Trennvorrichtung in der Festverkabelung oder schließen Sie das Netzkabel an eine leicht zugängliche Steckdose in der Nähe des Gerätes an. -
Seite 29: Externe Geräte Anschließen
Externe Geräte anschließen HDMI-Verbindung Verbinden Sie ein Ende eines HDMI-Kabels mit dem HDMI-Anschluss Ihres Videogerätes. Verbinden Sie dann das andere Kabelende 1/ 2 mit dem HDMI 1/2-Anschluss Ihres Projektors. HINWEIS: • iPhone/iPad-Nutzer müssen einen zusätzlichen Adapter verwenden. HDMI 1 • Der Anschluss unterstützt HDCP 2.2. -
Seite 30: Audioverbindung
Audioverbindung Sie können über den Anschluss Audio Out eine Verbindung zu verschiedenen externen Toneingabegeräten herstellen. AUDIO OUT... -
Seite 31: Usb- Und Netzwerkverbindung
USB- und Netzwerkverbindung USB-Type-A-Verbindung Der USB-Anschluss liefert Strom und dient der Wartung. Netzwerkverbindung Schließen Sie das Netzwerkkabel an den LAN-Anschluss an. HDMI 1 USB A 5V/1.5A HDCP 2.2 (SERVICE) CONTROL... -
Seite 32: Rs-232-Verbindung
RS-232-Verbindung Wenn Sie den Projektor über ein serielles RS-232-Kabel mit einem externen Computer verbinden, können Sie bestimmte Funktionen per PC fernsteuern – beispielsweise Ein-/Ausschalten, Lautstärkeregelung, Eingangsauswahl, Helligkeit und mehr. RS232... -
Seite 33: Projektor Verwenden
Projektor verwenden Projektor starten 1. Stellen Sie sicher, dass das Netzkabel des Projektors richtig an eine Steckdose angeschlossen ist. 2. Drücken Sie zum Einschalten des Projektors die Ein-/Austaste am Projektor oder an der Fernbedienung. HINWEIS: Die Betriebsanzeigeleuchte blinkt während des Startvorgangs blau. -
Seite 34: Eingangsquelle Wählen
Eingangsquelle wählen Sie können mehrere Geräte gleichzeitig an Ihren Projektor anschließen. Allerdings kann jeweils nur eine Eingangsquelle als Vollbild angezeigt werden. HDMI 2 HDMI 1 USB A 5V/1.5A HDCP 1.4 HDCP 2.2 (SERVICE) AUDIO OUT CONTROL RS232 Der Projektor sucht automatisch nach Eingangsquellen. Falls mehrere Quellen angeschlossen sind, wählen Sie mit der Taste Source am Projektor oder an der Fernbedienung die gewünschte Quelle. -
Seite 35: Projiziertes Bild Anpassen
Projiziertes Bild anpassen Höhe und Projektionswinkel des Projektors anpassen Der Projektor verfügt über drei (3) höhenverstellbare Füße. Durch Anpassung der Füße ändern sich Höhe und vertikaler Projektionswinkel des Projektors. Höhenverstellbare Füße Neigungsverstellring... -
Seite 36: Fokus, Trapezverzerrung Und Objektivversatz Anpassen
Fokus, Trapezverzerrung und Objektivversatz anpassen Sie können Klarheit und Position des Bildes verbessern und anpassen, indem Sie Fokusring, Trapezkorrektur-Tasten, Objektivversatz1 oder Zoomring1 einstellen. LS751HD LS710HD 1 Nur am LS751HD. -
Seite 37: Projektor Abschalten
Projektor abschalten 1. Drücken Sie die Ein-/Austaste am Projektor oder an der Fernbedienung und eine Abschaltmeldung wird angezeigt. 2. Drücken Sie zum Bestätigen und Abschalten des Projektors erneut die Ein-/ Austaste. HINWEIS: Das Gebläse arbeitet weiterhin für ungefähr 10 Sekunden, um den Projektor abzukühlen. -
Seite 38: Projektor Bedienen
Projektor bedienen OSD-Menü Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildanpassungen vornehmen und eine Vielzahl von Einstellungen ändern können. Display Image Settings Aspect Ratio Edge Mask Zoom Image Shift Keystone Select Exit Enter Menü Beschreibung Zur Anpassung von Bild, 3D, Seitenverhältnis, Display Kantenmaskierung, Zoom, Bildversatz und (Anzeige) -
Seite 39: Menünavigation
Menünavigation Der Projektor hat mehrsprachige OSD-Menü, mit denen Bildanzeige und Einstellungen angepasst werden können. 1. Öffnen Sie das OSD-Menü, indem Sie die Taste Menü/Verlassen am Projektor oder an der Fernbedienung drücken. 2. Bei angezeigtem OSD können Sie mit den Navigationstasten ( ) ein Element im Hauptmenü... -
Seite 40: Bildschirmmenübaum
Bildschirmmenübaum Hauptmenü Untermenü Menüoption Presentation (Präsentation) Bright (Hell) HDR SIM Cinema (Kino) Display Mode (Anzeigemodus) Game (Spiel) sRGB DICOM SIM User (Benutzer) Off (Aus) Blackboard (Schwarze Tafel) Light Yellow (Hellgelb) Wall Color Light Green (Wandfarbe) (Hellgrün) Light Blue (Hellblau) Image Settings Display (Bildeinstellun- Pink (Rosa) - Seite 41 Hauptmenü Untermenü Menüoption Brilliant Color™ (-/+, 1 – 10) Warm Color Tempera- Standard ture (Farbtem- Cool (Kühl) peratur) Cold (Kalt) Red (Rot) Green (Grün) Blue (Blau) Color (Farbe) Cyan Yellow (Gelb) Magenta White (Weiß) Color Matching Hue/R (Farbabstim- (-/+, -50 – 50) (Farbton/R) mung) Saturation/G...
- Seite 42 Hauptmenü Untermenü Menüoption Auto RGB (0 bis 255) Color Settings Color Space (Farbeinstellun- RGB (16 bis (Farbraum) gen) 235) Dynamic Black Image Settings (Dynamisches (Bildeinstellun- Schwarz) Brightness Mode gen) Eco (Öko) (Helligkeitsmo- Power dus) 100%~50% (Leistung 100 bis 50 %) Reset (Rücksetzen) Off (Aus)
- Seite 43 Hauptmenü Untermenü Menüoption Top-Left (Oben links) Top-Right (Oben rechts) Four Corners (Vier Ecken) Bottom-Left (Unten links) Bottom-Right (Unten rechts) H. Keystone Display Keystone (Tra- (H. Trapezkorrek- (-/+, -30 – 30) pezkorrektur) (Anzeige) tur) V. Keystone (V. Trapezkorrek- (-/+, -30 – 30) tur) Auto Keystone (Auto-Trapezkor-...
- Seite 44 Hauptmenü Untermenü Menüoption Off (Aus) HDMI CEC HDMI CEC On (Betrieb) Off (Aus) Green Grid (Grünes Raster) Magenta Grid Test Pattern Test Pattern (Magenta- (Testbild) (Testbild) Raster) White Grid (Weißes Raster) White (Weiß) English Deutsch Français Italiano Español Português Polski Nederlands Svenska Setup...
- Seite 45 Hauptmenü Untermenü Menüoption Top-Left (Oben links) Top-Right (Oben rechts) Menu Location Center (Mitte) (Menüposition) Bottom-Left Menu Settings (Unten links) (Menüeinstel- Bottom-Right lungen) (Unten rechts) Off (Aus) 5 seconds Menu Timer (5 Sekunden) (Menütimer) 10 seconds (10 Sekunden) Options Off (Aus) Auto Source (Optionen) Setup...
- Seite 46 Hauptmenü Untermenü Menüoption Network Status (Netzwerkstatus) MAC Address (MAC-Adresse) Off (Aus) DHCP On (Betrieb) IP Address (IP- xxx.xxx.xxx Adresse) Subnet Mask xxx.xxx.xxx (Subnetzmaske) Gateway xxx.xxx.xxx xxx.xxx.xxx Reset Network (Rücksetzen) (Netzwerk) Off (Aus) Crestron On (Betrieb) Off (Aus) Extron On (Betrieb) Off (Aus) PJ Link On (Betrieb)
- Seite 47 Hauptmenü Untermenü Menüoption Serial Number (Seriennum- mer) Source (Quelle) Resolution (Auflösung) Refresh Rate (Bildfrequenz) Display Mode (Anzeigemodus) Power Mode (Betriebsmo- dus) Information Light Source (Informatio- Hours nen) (Lichtquellen- stunden) Network Status (Netzwerksta- tus) IP Address (IP- Adresse) Brightness Mode (Hellig- keitsmodus) Firmware System...
-
Seite 48: Menu Operation (Menübedienung)
Menu Operation (Menübedienung) Display Menu (Anzeige-Menü) Display Image Settings Aspect Ratio Edge Mask Zoom Image Shift Keystone Select Exit Enter Menü Beschreibung Display Mode (Anzeigemodus) Es gibt mehrere vordefinierte Anzeigemodi, aus denen Sie entsprechend Ihren Anzeigevorlieben wählen können. Modus Beschreibung Presentation Für die meisten Präsentationanforderungen für (Präsentation) - Seite 49 Menü Beschreibung Wall Color (Wandfarbe) Zur Anpassung der Farben projizierter Bilder beim Projizieren an eine Wand ohne Leinwand. HINWEIS: Für eine exaktere Farbwiedergabe wird eine Leinwand empfohlen. Brightness (Helligkeit) Je höher der Wert, desto heller das Bild. Geringere Werte führen zu einem dunkleren Bild.
- Seite 50 Menü Beschreibung Color Settings (Farbeinstellungen) Einstellungen Beschreibung Ein Farbverarbeitungsalgorithmus und Verbesserungen der Systemstufe zur Erzielung Brilliant Color™ einer besseren Helligkeit bei gleichzeitig naturgetreuen und lebhafteren Farben im Bild. Color Temperature Wählen Sie zwischen Warm, Standard, Cool (Farbtemperatur) (Kühl) und Cold (Kalt). Nur in permanenten Installationen mit gesteuerter Beleuchtung, wie Konferenzräumen, Vorlesungssälen und Heimkinos sollte Color...
- Seite 51 Menü Beschreibung Reset (Rücksetzen) Zur Rücksetzung der Anzeigemodus-Einstellungen (Brightness (Helligkeit), Contrast (Kontrast), Sharpness (Schärfe), Image Settings Color (Farbe), Tint (Farbton), Gamma, Brilliant Color, (Bildeinstellungen) Color Temperature (Farbtemperatur), Color Matching ) Farbabstimmung), RGB Gain/Bias (RGB Gain/Bias (RGB- Zunahme/Tendenz), Color Space (Farbraum), Brightness Mode (Helligkeitsmodus)) auf die Standardwerte.
- Seite 52 Menü Beschreibung Wählen Sie das Seitenverhältnis des projizierten Bildes. Aspect Ratio Beschreibung (Seitenverhältnis) Skaliert das Bild so, dass es in der Mitte der Projektionsfläche im Seitenverhältnis 4:3 dargestellt wird. Diese Option eignet sich in erster Linie für 4:3-Bilder bspw. von Computern, Fernsehgeräten mit Standardauflösung sowie für DVD-Filme im Format 4:3, da solche Signale ohne Änderungen des Seitenverhältnisses dargestellt...
- Seite 53 Menü Beschreibung Option Beschreibung Passen Sie jede Ecke an, damit ein quadratisches Bild entsteht, wenn die Projektionsfläche nicht eben ist. HINWEIS: Während der Anpassung werden die Menü Four Corners (Vier Ecken), Aspect Ratio Four Corners (Vier (Seitenverhältnis), Edge Mask Ecken) (Kantenmaskierung), Image Shift (Bildversatz) und Zoom deaktiviert.
-
Seite 54: Audio Menu (Audiomenü)
Audio Menu (Audiomenü) Audio Mute Volume Select Exit Enter Menü Beschreibung Mute (Stumm) Zum vorübergehenden Stummschalten des Tons. Volume (Lautstärke) Stellen Sie die Lautstärke ein. -
Seite 55: Setup Menu (Einstellungen-Menü)
Setup Menu (Einstellungen-Menü) Setup Projection Power Settings Security HDMI CEC Test Pattern Options Reset Select Exit Enter Menü Beschreibung Wählen Sie die bevorzugte Projektorposition: Front (Vorderseite), Projection (Projektion) Rear (Rückseite), Ceiling-Top (Vorderseite Decke) und Rear-Top (Rückseite Decke). Direct Power On (Direkte Einschaltung) Der Projektor wird bei Erkennung einer Wechselspannungsversorgung eingeschaltet, ohne dass Sie die Ein-/Austaste am Projektor oder an der Fernbedienung drücken... - Seite 56 Menü Beschreibung Security (Sicherheit) De-/aktivieren Sie eine Kennworteingabeaufforderung vor Verwendung des Projektors. HINWEIS: Das Standardkennwort lautet: 1234 Security Timer (Sicherheitstimer) Security (Sicherheit) Legen Sie fest, wie lange der Projektor genutzt werden kann. Sobald diese Zeit verstrichen ist, werden Sie zur erneuten Eingabe Ihres Kennwortes aufgefordert.
- Seite 57 Menü Beschreibung Language (Sprache) Zur Auswahl der Sprache des OSD-Menüs. Menu Settings (Menüeinstellungen) Legen Sie die Menüposition in der Anzeige fest und konfigurieren Sie die Menütimer-Einstellungen. Auto Source (Auto-Quelle) Zur automatischen Suche nach einer verfügbaren Eingangsquelle. Input Source (Eingangsquelle) Wählen Sie das Eingangssignal: HDMI 1 oder HDMI 2. High Altitude (Große Höhe) Options (Optionen) Bei Aktivierung drehen sich die Lüfter für bessere Kühlung und...
-
Seite 58: Menü Network (Netzwerk)
Menü Network (Netzwerk) Network Control Select Exit Enter Menü Beschreibung Zeigt Netzwerkinformationen und ermöglicht De-/Aktivierung von DHCP. De-/Aktivierung von Netzwerksteuerungs-Suites. HINWEIS: Zur erfolgreichen Verbindung muss die Steuerungs-Suite aktiviert werden. Network Control Crestron Extron Control (Steuerung) PJ Link AMX Device Discovery Telnet HTTP Select... -
Seite 59: Projektor Über Ein Netzwerk Steuern
Projektor über ein Netzwerk steuern Der Projektor bietet verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN- / RJ45-Funktion des Projektors ermöglicht über ein Netzwerk die Fernverwaltung von: Ein-/Abschaltung, Lautstärkeregelung, Eingangsauswahl, Helligkeit und mehr. HINWEIS: Stellen Sie sicher, dass Network (Netzwerk) > Control (Steuerung) > HTTP aktiviert ist. -
Seite 60: Information Menu (Informationen-Menü)
Information Menu (Informationen-Menü) Zur Anzeige von Informationen über Seriennummer, Quelle, Auflösung, Bildfrequenz, Anzeigemodus, Betriebsmodus, Lichtquellenstunden, Netzwerkstatus, IP-Adresse, Helligkeitsmodus und Firmware-Version. Information 0000123456789 Serial Number HDMI Source 1080P Resolution 24Hz Refresh Rate None Display Mode Active Power Mode 99999 hr Light Source Hours Network Status Select Exit... -
Seite 61: Anhang
Anhang Technische Daten Technische Daten Element Kategorie LS710HD LS751HD Laser 0,49 ± 3 % 1,4 bis 2,24 ± 3 % Projektionsverhältnis Projektor (100 Zoll bei 1,08 m) (100 Zoll bei 3,10 m) Optischer Zoom Fest 1.6x Anzeigesystem 1-Chip-DMD : 15 bis 102 kHz, f : 23 bis 120 Hz, Pixelrate: Eingangssignal HDMI... -
Seite 62: Projektormaße
Projektormaße 337 x 131,5 x 265 mm (B x H x T) 131,5 131,5 131,5 LS710HD LS710HD LS751HD LS751HD... -
Seite 63: Timing-Tabelle
Timing-Tabelle HDMI-Video-Timing Timing Auflösung (Pixel) Bildwiederholfrequenz (Hz) SDTV (480p) 720 x 480 SDTV (576i) 720 x 576 SDTV (576p) 720 x 576 HDTV (720p) 1280 x 720 50 / 60 HDTV (1080p) 1920 x 1080 24 / 30 / 50 / 60 HDTV (1080i) 1920 x 1080... -
Seite 64: Unterstütztes 3D-Timing
Unterstütztes 3D-Timing Bildwiederholfre- Signal Auflösung Format Hinweis quenz (Hz) 1280 x 720p 50/60 Top/Bottom 720p 1280 x 720p 50/60 Frame Packing Side by Side 1080i 1920 x 1080i 50/60 3D-InfoFrame- (Halbbilder) Informationen 1920 x 1080p Top/Bottom 1080p 1920 x 1080p Frame Packing Side by Side (Halbbilder) -
Seite 65: Problemlösung
Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Projektors auftreten könnten. Problem Lösungsvorschläge • Achten Sie darauf, dass das Netzkabel am Projektor und der Steckdose angeschlossen ist. • Falls die Kühlung nicht abgeschlossen wurde, warten Sie bitte, bis der Vorgang beendet ist. Der Projektor schaltet Versuchen Sie dann noch einmal, den Projektor sich nicht ein... - Seite 66 Problem Lösungsvorschläge • Wenn Sie eine anamorphe DVD oder 16:9-DVD abspielen, zeigt der Projektor das beste Bild in 16:9. Das Bild wird bei • Wenn Sie einen 4:3-Format-DVD-Titel abspielen, Projektion einer 16:9- ändern Sie das Format im Projektor-OSD-Menü in DVD gestreckt 4:3.
-
Seite 67: Led-Anzeigen
LED-Anzeigen Wenn die Warnanzeigen (siehe unten) aufleuchten oder blinken, schaltet sich der Projektor automatisch ab. Trennen Sie das Netzkabel vom Projektor, warten Sie 30 Sekunden und versuchen Sie es erneut. Falls die Warnanzeigen aufleuchten oder blinken, kontaktieren Sie bitte das nächstgelegene Kundencenter. Tempera- Lichtquel- Betriebsanzeige... -
Seite 68: Wartung
• Stellen Sie sicher, dass der Projektor ausgeschaltet und das Netzkabel von der Steckdose getrennt ist. • Entfernen Sie niemals Teile vom Projektor. Wenden Sie sich an ViewSonic® oder einen Händler, wenn ein Teil des Projektors ersetzt werden muss. • Sprühen oder schütten Sie niemals direkt Flüssigkeiten auf das Gehäuse. -
Seite 69: Vorschriften Und Serviceinformationen
Vorschriften und Serviceinformationen Compliance Informationen Dieser Abschnitt behandelt sämtliche Anforderungen und Aussagen in Bezug auf Vorschriften. Bestätigte entsprechende Anwendungen müssen sich auf Typenschilder und entsprechende Kennzeichnungen auf dem Gerät beziehen. FCC Compliance Erklärung Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) dieses Gerät darf keine schädlichen Interferenzen erzeugen und (2) dieses Gerät muss empfangene Interferenzen aufnehmen, obwohl diese zu Betriebsstörungen führen können. -
Seite 70: Erklärung Zur Rohs2-Konformität
Die folgenden Informationen gelten nur für die EU-Mitgliedsstaaten: Das rechts abgebildete Zeichen entspricht den Anforderungen der Elektroschrottverordnung 2012/19/EU (WEEE). Das Zeichen Das Zeichen weist darauf hin, dass die Geräte NICHT als unsortierte Siedlungsabfälle entsorgt werden dürfen, sondern die Rücknahme- und Sammelsysteme gemäß... -
Seite 71: Indische Beschränkung Der Verwendung Gefährlicher Stoffe
Gew.-% für Cadmium, mit Ausnahme der in Anlage 2 der Regel festgelegten Ausnahmen. Produktentsorgung am Ende der Produktlebensdauer ViewSonic® respektiert die Umwelt und verpflichtet sich zu umweltbewusstem Arbeiten und Leben. Vielen Dank, dass Sie Teil von Smarter, Greener Computing sind. Bitte besuchen Sie die ViewSonic®... -
Seite 72: Informationen Zum Urheberrecht
Corporation das Recht vor, die Produktspezifikationen ohne Vorankündigung zu ändern. Die Informationen in diesem Dokument können sich ohne Vorankündigung ändern. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung der ViewSonic® Corporation kopiert, reproduziert oder mit irgendwelchen Mitteln für einen bestimmten Zweck übertragen werden. LS710HD_LS751HD_UG_DEU_1a_20230328... -
Seite 73: Kundendienst
Für technischen Support oder Produktservice siehe unten stehende Tabelle oder kontaktieren Sie Ihren Händler. HINWEIS: SiebenötigendieSeriennummerdesProdukts. Land/ Region Webseite Land/ Region Webseite Asien-Pazifik & Afrika Australien Bangladesch www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (Englisch) Indien www.viewsonic.com/hk-en/ www.viewsonic.com/in/ Indonesia Israel www.viewsonic.com/id/... -
Seite 74: Eingeschränkte Garantie
Eingeschränkte Garantie ViewSonic® Projektor Was die Garantie abdeckt: ViewSonic garantiert, dass seine Produkte während der Garantiezeit bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern sind. Wenn sich ein Produkt während der Garantiezeit als Material- oder Verarbeitungsfehler erweist, wird ViewSonic nach eigenem Ermessen das Produkt reparieren oder durch ein gleichwertiges Produkt ersetzen. - Seite 75 BetriebaußerhalbderProduktspezifikationen. c. Betrieb des Produkts für einen anderen als den normalen Verwendungszweck oder nicht unter normalen Bedingungen. d. Reparatur oder Reparaturversuch durch Personen, die nicht von ViewSonic autori- siert sind. e. Jegliche Beschädigung des Produkts durch den Versand. f. Ausbau oder Einbau des Produkts.
- Seite 76 Ausschluss von Schäden: Die Haftung von ViewSonic ist auf die Kosten für die Reparatur oder den Austausch des Produkts beschränkt. ViewSonic übernimmt keine Haftung für: 1. Schäden an anderen Gegenständen, die durch Mängel am Produkt verursacht werden, Schäden, die auf Unannehmlichkeiten, Nutzungsausfall des Produkts, Zeitverlust,Gewinnausfall,VerlustvonGeschäftsmöglichkeiten,Verlust...
