Seite 1 Einleitung ______________ SIMATIC Industrie PC SIMATIC Rack PC 647B Sicherheitshinweise ______________ Beschreibung ______________ Einsatzplanung ______________ SIMATIC Einbauen ______________ Industrie PC Anschließen ______________ SIMATIC Rack PC 647B Inbetriebnehmen ______________ Integration in ein Automatisierungssystem ______________ Betriebsanleitung Funktionen ______________ Erweiterungen und ______________ Parametrierung...
Seite 2: Rechtliche Hinweise
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
Seite 3: Inhaltsverzeichnis
Anschließen............................. 31 Peripherie anschließen ........................31 Anschließen an die Stromversorgung..................32 Potentialausgleich........................35 PROFINET-Zugentlastung anschließen ..................36 Inbetriebnehmen............................39 Voraussetzungen zur Inbetriebnahme..................39 Erstinbetriebnahme - Erstes Einschalten..................40 Sicherheitscenter Windows XP, Vista..................41 Hinweise zum Betrieb ........................42 7.4.1 CompactFlash-Karte (optional) ....................42 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 4 Allgemeines Vorgehen zur Installation..................120 11.2.2 Lieferzustand der Software mit Hilfe der Restore DVD wiederherstellen ......... 121 11.2.3 Installation von Windows......................122 11.2.3.1 Einrichten der Partitionen für Windows XP, Server 2003 Betriebssysteme ......123 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 5 Bedienpanel - Aufbau und Funktion ..................175 16.3.2 Belegung der Stecker auf dem Bedienpanel ................176 16.4 Systemressourcen ........................177 16.4.1 Aktuell zugeteilte Systemressourcen..................177 16.4.2 Belegung der Systemressourcen durch BIOS/DOS ..............178 16.4.2.1 Belegung der I/O-Adressen .......................178 16.4.2.2 Belegung der Interrupts ......................180 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 6 Anhang ..............................225 Richtlinien und Erklärungen ...................... 225 Zertifikate und Zulassungen...................... 226 Service und Support........................228 Nachrüsthinweise........................229 EGB-Richtlinien ............................. 231 EGB-Richtlinien......................... 231 Liste der Abkürzungen........................... 233 Abkürzungen ..........................233 Glossar ..............................239 Index..............................251 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 7: Einleitung
Service- und Wartungstechniker, die Erweiterungen einbauen oder Fehleranalysen durchführen. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für alle Liefervarianten des SIMATIC Rack PC 647B und beschreibt den Lieferzustand ab April 2009. Einordnung in die Informationslandschaft Diese Betriebsanleitung ist Bestandteil der mitgelieferten DVD "Documentation and Drivers".
Seite 8: Wegweiser Durch Die Betriebsanleitung
Maßbilder Abmessungen vom Gerät und von Baugruppen. Detailbeschreibungen Aufbau, Funktion und Merkmale der wesentlichen Komponenten, Aufteilung der Systemressourcen und Anwendung des BIOS-Setups. Anhang Richtlinien und Zulassungen, Service und Support, Nachrüsthinweise EGB-Richtlinien Allgemeine EGB-Richtlinien. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 9: Sicherheitshinweise
Informationen darüber, welche Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst oder von Ihrer Verkaufsstelle. VORSICHT Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Systemerweiterungen Defekte am Gerät verursachen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 10 ● Ziehen Sie den Netzstecker, bevor Sie Baugruppen mit EGB stecken oder ziehen. ● Fassen Sie die Baugruppen mit EGB nur am Rand an. ● Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf einer Baugruppe mit EGB. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 11: Beschreibung

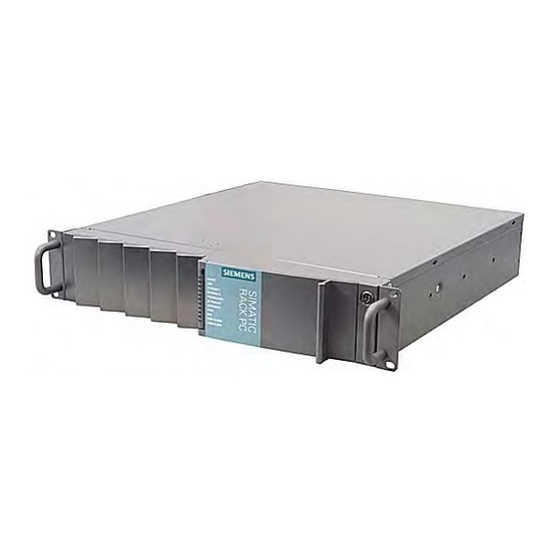

Beschreibung Übersicht Der SIMATIC Rack PC 647B ist ein Industrie-PC im 19"-Einbauformat (2 HE) mit hoher Industriefunktionalität: ● Hohe Kompaktheit ● Hohe Robustheit ● Hohe Produktkontinuität Bild 3-1 SIMATIC Rack PC 647B Anwendungsbereiche Der SIMATIC Rack PC 647B bietet Maschinen-, Anlagen- und Schaltschrankbauern eine performante, hochflexible 19"-Rack PC-Plattform für den maschinennahen, industriellen...
Seite 12: Highlights
● Einfache Integration in PC-based Automation Hohe Systemverfügbarkeit: ● SIMATIC PC DiagMonitor – PC-Diagnose-/Meldesoftware via OPC/SNMP/LAN ● SIMATIC PC/PG Image Creator – Daten-Imaging Software ● RAID1 – redundante Datenspeicherung auf zwei Festplatten schützt vor Datenverlust SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 13: Funktion
Einspeisung in SIMATIC Software über OPC (optional über SIMATIC PC DiagMonitor): – Betriebsstundenzähler – Festplattenzustand – Systemzustand (Heart Beat) – Automatische Protokollierung aller Meldungen per Log-File – Möglichkeit zur zentralen Überwachung von vernetzten SIMATIC PCs ● RAID1 für automatische Datenspiegelung auf zwei Festplatten SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 14: Merkmale
Wake on LAN und Remote Boot werden unterstützt 2x frontseitig, 4 x rückseitig; (high current) Seriell COM1 (V.24), COM2 (V.24); 9-polig Parallel LPT1 Tastatur PS/2 Maus PS/2 Audio Mikrofon, Line out / Kopfhörer SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 15 SF PROFINET (Statusanzeige der CP 1616 onboard • Schnittstelle), optionale Produktausprägung WATCHDOG (Funktions-/Fehleranzeige des Watchdogs) • TEMP (Temperaturstatus) • FAN (Drehzahlüberwachung) • HDD1 , HDD2 Alarm RAID-Statusmeldung in Verbindung • mit SIMATIC Überwachungssoftware (nur bei RAID-Option) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 16 • Betriebssystem Vorinstalliert / auf Restore DVD beigelegt Windows XP Professional MUI* • Windows Server 2003 MUI • Windows Vista Ultimate • *MUI: Multi language User Interface; 5-sprachig (deutsch, englisch, französisch, spanisch, italienisch) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 17 Software-Tool zur Überwachung von SIMATIC PCs sowohl DiagMonitor SW lokal als auch remote: Watchdog • Temperatur • Lüfterdrehzahl • Festplattenüberwachung (SMART, RAID Status) • System/ Ethernetüberwachung (Heart Beat) • SIMATIC PC Software-Tool zur lokalen Datensicherung Image Creator SW SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 18: Aufbau
USB-Schnittstellen ⑧ Abschließbare Fronttür, die Schutz bietet gegen unbefugten Zugriff. Halten Sie die Fronttür im Normalbetrieb geschlossen. Rückansicht des Geräts (Beispiel) ① Lüfter/Netzteil ② Anschluss Potentialausgleich ③ Erweiterungssteckplätze ④ Anschlusselemente ⑤ Anschluss Stromversorgung SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 19: Bedienelemente
Büroklammer) betätigt werden. Wenn sie den Taster betätigen, wird ein Hardware- Reset ausgelöst. Der PC startet neu (Kaltstart). VORSICHT Bei einem Hardware-Reset ist Datenverlust möglich. WARNUNG Der Ein-/Aus-Taster trennt den PC nicht vom Netz! SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 20: Anschlusselemente
PROFIBUS-Schnittstelle (RS 485 potentialgetrennt), 9-polige D-Sub-Buchse (optionale Produktausprägung) PROFINET CP 1616 onboard-Schnittstelle, drei RJ45-Buchsen (optionale Produktausprägung) Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 21: Stromversorgung
Dual Head Adapter (über DMS59-Anschluss an Dual Head Grafikkarte (optional) die Grafikkarte) Stromversorgung Lage des Kaltgerätesteckers Beschreibung Kaltgerätestecker zur Wechselspannungs- Stromversorgung des Geräts. Der zulässige Versorgungsspannungsbereich beträgt 100 V AC bis 240 V AC SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 22: Betriebsanzeigen
GRÜN Datenverkehr keine Verbindung ETHERNET 2 * Statusanzeige für • ETHERNET kein Datenverkehr • GRÜN Datenverkehr keine Verbindung PROFIBUS/MPI Statusanzeige für • (optional) Verbindung zur S7 oder kein Datenverkehr • PROFIBUS GRÜN Datenverkehr SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 23 Fehler im frühen BIOS Alle leuchten CPU ist nicht angelaufen leuchten Post Fehler im frühen POST Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 24 Die zwei "virtuellen" CP 1616 LEDs sind nur in der SIMATIC-Software sichtbar und können via SNMP abgefragt werden. PROFINET Virtuelle LEDs CP ist aktiv STOP CP ist im Stoppzustand Blinkt Die Zustände "blinkt langsam" oder "blink schnell" gibt es nicht. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 25: Einsatzplanung
Bei Transporten in kalter Witterung, wenn der PC extremen Temperaturunterschieden ausgesetzt ist, muss darauf geachtet werden, dass sich keine Feuchtigkeit am und im Gerät niederschlägt (Betauung). Bei Betauung darf das Gerät erst nach einer Wartezeit von ca. 12 Stunden eingeschaltet werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 26: Liefereinheit Auspacken Und Überprüfen
● Überprüfen Sie die Lieferung und Ihre extra bestellten Zubehörteile auf Vollständigkeit. Sollten Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie bitte Ihre Verkaufsstelle. ● Bitte informieren Sie die Siemens AG zusätzlich mittels der beiliegenden SIMATIC IPC/PG Qualitätskontrollmeldung. Identifikationsdaten des Geräts notieren Anhand der Identifikationsdaten kann das Gerät im Reparaturfall oder bei einem Diebstahl...
Seite 27: Geräteausstattung
COA Label Fertigungs-Nummer S VP ... Bestell-Nr. 6AG4112-0 ... Microsoft Windows Product Key Ethernet 1 Adresse Ethernet 2 Adresse CP 1616 onboard Layer 2 Geräteausstattung Die Geräteausstattung finden Sie auf der Innenseite der Fronttür. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 28: Umgebungs- Und Umweltbedingungen
Werden diese Bedingungen bei der Montage der System nicht eingehalten, erlöschen die Zulassungen gemäß UL 60950-1, EN 60950-1 und es besteht Überhitzungsgefahr sowie Gefahr von Personenschäden! Zugriffsschutz Der Zugriffsschutz des Rack PC ist nur gegeben, wenn die Fronttür abgeschlossen ist. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 29: Einbauen
Bild 5-1 Lage der Befestigungsbohrungen ① VORSICHT Die Befestigungsschrauben der Teleskopschienen dürfen maximal 5 mm in das Gerät hineinragen. VORSICHT Gefahr von Körperverletzung! Eine ausschließliche Montage an den 19"-Halterungen der Front ist nicht erlaubt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 30 Einbauen 5.1 Einbau des Gerätes SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 31: Anschließen
• Der betroffene Rechner muss ausgeschaltet sein und der Netzstecker sollte gesteckt sein. • Während der Messung müssen alle Kabel aus der Anlage am Rechner angeschlossen sein. • Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 32: Anschließen An Die Stromversorgung
PFC eine sinusförmige Ausgangsspannung im Normal- und Pufferbetrieb liefern. Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 33 Steckdose an und schalten Sie den Netztrennschalter ein (wenn vorhanden) Die Power LED an der Frontseite des PC leuchtet gelb (Standby). Netzstecker sichern Bei Bedarf kann der Netzstecker gesichert werden um versehentliches Ziehen der Netzleitung zu verhindern. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 34 2. Schrauben Sie die Netzsteckerverriegelung ① mit dieser Schraube am Netzteil an. WARNUNG Wenn der Netzstecker durch die Netzsteckerverriegelung gesichert ist, muss die Steckdose frei zugänglich sein, damit das Gerät leicht vom Netz getrennt werden kann. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 35: Potentialausgleich
Der Potentialausgleichsanschluss ① am Gerät (große Oberfläche, großflächig kontaktiert) muss mit dem zentralen Erdungspunkt des Schrankes oder der Anlage, in den der PC eingebaut wird, verbunden werden. Der Mindestquerschnitt darf 5 mm nicht unterschreiten. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 36: Profinet-Zugentlastung Anschließen
Lösen der Kabel vom Gerät zu verhindern. Pro Schnittstelle wird ein Kabelbilder benötigt (nicht im Lieferumfang enthalten). Für die Befestigung der PROFINET-Zugentlastung benötigen Sie einen Schraubendreher TORX T10. Arbeitsschritte zum Anschließen der PROFINET-Zugentlastung 1. Entfernen Sie das PROFINET- Schnittstellenblech SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 37 Anschließen 6.4 PROFINET-Zugentlastung anschließen Arbeitsschritte zum Anschließen der PROFINET-Zugentlastung 2. Montieren Sie die PROFINET-Zugentlastung 3. Befestigen Sie das Kabel mittels des Kabelbinders SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 38 Anschließen 6.4 PROFINET-Zugentlastung anschließen SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 39: Inbetriebnehmen
● Das Betriebssystem Ihres Gerätes ist bereits auf der Festplatte vorinstalliert. VORSICHT Beschädigungsgefahr des Gerätes! Das Gerät ist langsam der Raumtemperatur anzugleichen, bevor es in Betrieb genommen wird. Bei Betauung darf das Gerät erst nach einer Wartezeit von ca. 12 Stunden eingeschaltet werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 40: Erstinbetriebnahme - Erstes Einschalten
Wenn sie mit Windows arbeiten, so benutzen sie zum Ausschalten immer Start > Beenden. Drücken Sie den Ein-/Aus-Taster hinter der Fronttür. Die grüne Power-LED erlischt. Zum vollständigen Trennen vom Netz müssen Sie den Netzstecker ziehen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 41: Sicherheitscenter Windows Xp, Vista
● Echtzeitschutz (nur bei Vista): Windows Defender gibt eine Warnung aus, wenn Spyware oder möglicherweise unerwünschte Software auf dem Computer installiert oder ausgeführt wird. Sie enthalten ebenfalls eine Warnung, wenn Programme versuchen wichtige Windows-Einstellungen zu ändern. Konfigurieren Sie das Sicherheitscenter entsprechend Ihren Anforderungen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 42: Hinweise Zum Betrieb
Betriebssysteme, die das ermöglichen sind z.B. MS-DOS und Windows XP Embedded. Bei XP Embbeded bietet sich z.B. die Benutzung des Enhanced Write Filter (EWF) an, um die Anzahl der Schreibzugriffe auf das Flash-Laufwerk zu minimieren bzw. ganz zu vermeiden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 43 Bootpriorität festlegen. Die Vorgehensweise zur Installation eines Betriebssystems finden Sie im Abschnitt Installation von Microsoft Windows- Betriebssystemen (Seite 124). Wie Sie die Bootpriorität im BIOS-Setup ändern, wird im Abschnitt Boot Menü (Seite 210) beschrieben. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 44: Dvd-Brenner
Vibrationsbelastung ist nicht zulässig. Die Qualität der Rohlinge schwankt erheblich, daher können Datenfehler beim Beschreiben nicht ausgeschlossen werden, auch wenn zunächst keine Fehlermeldung auftritt. Korrekt geschriebene Daten sind nur bei einem zusätzlichen Vergleich gewährleistet. Zur Sicherheit sollte nach jedem Schreiben ein Datenvergleich erfolgen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 45: Wechselfestplatten
Festplattenzugriff HDD ⑦, HDD 1 ALARM ⑥ oder HDD 2 ALARM ⑤. Siehe dazu Abschnitt Betriebsanzeigen (Seite 22) . In der folgenden Tabelle ist die Lage der Wechselrahmen im Gerät den Meldungen des RAID-Systems zugeordnet: SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 46: Festplatte Wechseln
(Festplatte an Kanal 1 oder 2). Bringen Sie den Verriegelungsknopf ① in die Position "OPEN". Drücken Sie auf die Markierung bzw. drücken Sie die Entriegelung in Pfeilrichtung, damit der Bügel am Festplatteneinschub herausklappt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 47 Neue vom gleichen Typ und gleicher Kapazität. Achten Sie dabei, dass Sie die Kontakte nicht berühren. Befestigen Sie die Festplatte mit den vier Schrauben am Boden des Einschubs. Verwenden Sie dafür nur die Originalschrauben. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 48 Festplatteneinschub wieder zu. Bringen Sie den Verriegelungsknopf ① in die Position "LOCK". Das hörbare Geräusch signalisiert, dass der Wechselrahmen verriegelt ist. Hinweise zur Wiederherstellung des RAID-Verbundes finden Sie im Abschnitt RAID-System (Seite 50) . SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 49: 2Hdd-System (Optional)
Drücken der "+"–Taste in der Bootreihenfolge nach oben verschieben. ACHTUNG Die Zuordnung der Laufwerksbuchstaben zu den Partitionen der beiden Laufwerke ist abhängig vom verwendeten Betriebssystem. Passen Sie diese gegebenenfalls über die Systemsteuerung an. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 50: Raid-System
Volume0 RAID1(Mirror) 149.1GB Rebuild Physical Disks: Port Drive Model Serial # Size Type/Status(Vol ID) ST3160815AS 5RA01YJT 149.1GB Member Disk(0) ST3160815AS 5RA01YHY 149.1GB Member Disk(0) Press <CTRL-I> to enter Configuration Utility... Bild 7-1 Beispiel SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 51 Festplatte im Hintergrund synchronisiert, kann dies abhängig von der Festplattengröße und der Systemauslastung einige Zeit (bis zu Stunden) in Anspruch nehmen. Erst wenn die Synchronisation erfolgreich abgeschlossen wurde, ist wieder der sichere Systemzustand RAID Level 1 erreicht. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 52 Laufwerk durch ein neues Laufwerk ersetzt werden. Die RAID-Software meldet welches Laufwerk defekt ist und die Details der funktionierenden Festplatte. Die funktionierende Festplatte wird vom BIOS mit Portnummer bzw. von der RAID-Software mit Device Port Nr. angezeigt. Bild 7-3 Beispiel SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 53 Wenn die Festplatte defekt ist und die SIMATIC Überwachungssoftware installiert ist, leuchtet die LED ⑤ bzw. ⑥ der Betriebsanzeigen an der Front. Hinweis Ersetzen Sie das fehlerhafte Laufwerk nur durch ein Neues vom gleichen Typ und gleicher Kapazität SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 54 Damit vom RAID-System gebootet wird, müssen Sie dieses im BIOS Setup-Menü "Boot" an die erste Stelle der bootfähigen Bootquellen stellen. Ansonsten wird von der neu eingebauten Festplatte gebootet und die Meldung "Operating System not found" wird angezeigt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 55 In diesem Fall müssen Sie das System erneut herunterfahren und das System mit der funktionierenden Festplatte hochfahren. Die neue Festplatte ist dann einem SATA- Port zugeordnet und kann in den RAID-Verbund eingebunden werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 56 Inbetriebnehmen 7.4 Hinweise zum Betrieb Mit dem Kommando "Rebuild to this Harddrive" wird die Synchronisierung des RAID1 Verbundes eingeleitet. Bild 7-7 Beispiel SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 57 ● Danach geben Sie Net stop snmp ein und bestätigen Sie mit der Eingabetaste. Falls Ihr Gerät mit SIMATIC PC DiagMonitor fernüberwacht wird: In diesem Fall müssen sie nur den SNMP Agent des DiagMonitors (SOL-Agent) anhalten. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 58 ● Wählen Sie hierzu Start > Ausführen und geben Sie im Öffnen Feld cmd ein. ● Danach geben Sie Net stop snmp ein und bestätigen Sie mit der Eingabetaste. ACHTUNG Wird die oben genannte Vorgehensweise nicht eingehalten, kann eine erfolgreiche RAID-Erstellung nicht gewährleistet werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 59: Integration In Ein Automatisierungssystem
Mit diesem Treiber verhält sich die PROFINET-Schnittstelle unter Windows wie eine 100 MBit-Ethernetschnittstelle mit einer MAC-Adresse. Die drei RJ45-Buchsen sind über einen Switch miteinander verbunden. Der Treiber und die Dokumentation befinden sich auf der mitgelieferten Documentation and Drivers CD. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 60 Hinweise dazu finden Sie auf der SIMATIC NET Manual Collection CD. Das Softwarepaket und die Dokumentation sind nicht Bestandteil des Lieferumfangs. Weitere Informationen Weitere Informationen finden Sie im Katalog und Online-Bestellsystem von Siemens Industrie Automation and Drive Technologies (http://mall.automation.siemens.com) SIMATIC Rack PC 647B...
Seite 61: Profinet
SIMATIC NET Industrielle Kommunikation ein und erläutert die hierzu verfügbaren mit PG/PC: Band 1 - Grundlagen Kommunikationsprotokolle. Zusätzlich wird die OPC-Schnittstelle als Alternative zur SIMATIC NET Industrielle Kommunikation IO-Base-Anwenderprogrammierschnittstelle mit PG/PC: Band 2 - Schnittstellen beschrieben. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 62: Weiterführende Informationen
CP 1616/CP 1604/CP 1616 onboard Betrieb. Installationsanleitung Lesen Sie diese Anleitung, wenn Sie den Gerätetreiber CP16xx.sys NDIS-Gerätetreiber CP16xx.sys installieren wollen. Weiterführende Informationen Produktbezogene Informationen finden Sie im Internet unter: SIMATIC NET Produkte und verwandte Themen (http://www.automation.siemens.com/net) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 63: Funktionen
Die CD DiagMonitor Software enthält die Überwachungssoftware, die Software für die zu überwachenden Stationen und eine Bibliothek zur Erstellung eigener Applikationen. Die Beschreibung der Treiber und des SOM-Programms finden Sie auf der CD "Documentation and Drivers" unter Drivers & Updates\<Gerät>\... SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 64: Temperaturüberwachung / -Anzeige
Temperaturschwellen wieder unterschreiten und durch eine der folgenden Maßnahmen zurückgesetzt wird: ● Bitte überprüfen Sie, ob die zulässige Umgebungstemperatur überschritten wurde oder ob der Filter verschmutzt ist. ● Quittierung der Fehlermeldung durch die Überwachungssoftware ● Neustart des Geräts SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 65: Watchdog (Wd)
Die Überwachungszeiten sind im Bereich von 3 bis 255 Sekunden in Schrittweiten von einer Sekunde einstellbar. Hinweis Wird die Watchdogzeit verändert, nachdem der Watchdog aktiviert wurde (d.h. während der Watchdog läuft), führt dies zu einem Retriggern des Watchdogs! SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 66: Lüfterüberwachung
Eine ist rot Laufwerk 1 oder Laufwerk 2 ist ausgefallen. Beide sind rot RAID-System ist nicht betriebsbereit. Betroffenes Laufwerk muss mit Hilfe der RAID- Software ermittelt werden. Beide blinken RAID-System wird gerade synchronisiert. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 67: Safecard On Motherboard (Som)
Watchdog aktivieren / deaktivieren. Lüfterbereich In diesem Bereich können Sie die aktuellen Drehzahlen der vorhanden Lüfter abzulesen (3a) Drehzahl des linken Frontlüfters (3b) Drehzahl des rechten Frontlüfters (3c) Drehzahl des Netzteil-Lüfters SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 68 9.6 Safecard on Motherboard (SOM) Die Beschreibung der SOM-Software sowie Treiber für Windows finden Sie auf der mitgelieferten DVD Documentation and Drivers unter Drivers & Updates\<Gerät>\... Starten Sie hier die Datei Install.bat und folgen Sie den Bildschirmanweisungen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 69: Erweiterungen Und Parametrierung
Durch unbefugtes Öffnen ohne Netztrennung können erhebliche Sachschäden oder Gefahren für den Benutzer entstehen. Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von Siemens freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten kann keine Haftung übernommen werden.
Seite 70 10.1 Gerät öffnen Gerät öffnen Arbeitsschritte zum Öffnen des Geräts 1. Öffnen Sie die Fronttür ① bis ca. 45°, um die Arretierung ② der Frontblende zu lösen. 2. Nehmen Sie die Frontblende ab. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 71 Erweiterungen und Parametrierung 10.1 Gerät öffnen Arbeitsschritte zum Öffnen des Geräts 3. Drehen Sie die Deckelschraube heraus (Torx T10). SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 72 10.1 Gerät öffnen Arbeitsschritte zum Öffnen des Geräts 4. Geben Sie einen leichten Schlag auf den Schraubendreher, um den Deckel zu lösen. 5. Schieben Sie den Deckel zurück und nehmen Sie ihn ab. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 73: Ein-/Ausbau Der Grafikbaugruppe
Niederhalter ② der Grafikbaugruppe ③ zu lösen. Drehen Sie den Niederhalter ① in Richtung Busrahmen ②. Bauen Sie den Busrahmen aus wie im Abschnitt Ausbau und Einbau des Busrahmens (Seite 79) beschrieben. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 74 Erweiterungen und Parametrierung 10.2 Ein-/Ausbau der Grafikbaugruppe Arbeitsschritte zum Ausbauen der Grafikbaugruppe Lösen Sie die Schraube am Slotblech der Grafikbaugruppe. Ziehen Sie die Grafikbaugruppe heraus. Gehen Sie zum Einbauen in umgekehrter Reihenfolge vor. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 75: Speichererweiterung
Bauteile (EGB-Richtlinien (Seite 231)) nachzulesen. Dies gilt insbesondere für die Handhabung der Speichermodule. Berühren Sie nicht die offen liegenden Kontakte des Moduls, sondern halten Sie es seitlich. Dadurch vermeiden Sie ein zusätzliches Verschmutzen der Kontakte. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 76: Speichermodul Einbauen
Aussparung ① (Verdrehsicherung) an der Steckerseite des RAM-Moduls. Stecken Sie das Modul in den vorgesehenen freien Steckplatz. Drücken Sie das Modul mit leichtem Druck nach unten bis die Arretierungen einrasten. Schließen Sie das Gerät. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 77: Speichermodul Ausbauen
Speichermodul auszubauen. 6. Schließen Sie das Gerät. Anzeige des aktuellen Speicherausbaus Die geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts bekommen Sie automatisch die Verteilung von "Base- and Extended Memory" angezeigt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 78: Einbau Von Erweiterungsbaugruppen
Die Baugruppen im PCIe x16-Steckplatz dürfen maximal einen Steckplatz belegen. Hinweis zu PROFINET-Erweiterungsbaugruppen Bei Geräten mit CP 1616 onboard, muss der Eintrag "CP 1616 onboard" im BIOS disabled werden, bevor eine PROFINET-Baugruppe (z.B. ein CP 1616) in das System eingebracht wird. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 79: Ausbau Und Einbau Des Busrahmens
Die Arbeitsschritte 2. und 3. sind nur erforderlich bei eingebauter Grafikbaugruppe. Arbeitsschritte zum Ausbau des Busrahmens Öffnen Sie das Gerät. Öffnen Sie die Schraube ①, um den Niederhalter ② der Grafikbaugruppe ③ zu lösen. Drehen Sie den Niederhalter ① in Richtung Busrahmen ②. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 80 Sie ihn ab. Positionieren Sie den Busrahmen mit dem Rücken auf eine ebene Tischplatte. So geben die vier Füße am Busrahmen einen sicheren Stand. Der Rand vom Slotblech muss am Tischrand überstehen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 81 Erweiterungen und Parametrierung 10.4 Einbau von Erweiterungsbaugruppen Arbeitsschritte zum Ausbau des Busrahmens Lösen Sie die beiden Schrauben ① am Kartenniederhalter. Entfernen Sie das Slotblech ① des vorgesehenen Steckplatzes. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 82: Busrahmen Einbauen
Führen Sie den Direktstecker in den dafür vorgesehenen Steckplatz in der Grundbaugruppe. Bei Bedarf, bringen Sie den Niederhalter ② wieder in Position zur Grafikbaugruppe ③ und drehen Sie die Schraube ① zur Arretierung fest. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 83: Einbauen Einer Erweiterungsbaugruppe
Sie haben den Busrahmen und falls vorhanden, die Grafikbaugruppe ausgebaut. Erweiterungsbaugruppe einbauen Arbeitsschritte zum Einbau einer Erweiterungsbaugruppe (PCI-/PCIe-Karte): Drücken Sie die Erweiterungsbaugruppe in den vorgesehenen Steckplatz. Achten Sie auf korrekten Sitz der Baugruppe im Steckverbinder. Schrauben Sie das Slot-Blech der Erweiterungsbaugruppe fest. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 84 Hinweis: Die Befestigung ist so konzipiert, dass sich das Schieberelement nur in Richtung der Baugruppe bewegen lässt. Wollen Sie das Schieberelement entnehmen, lösen Sie den Kartenniederhalter und ziehen das Schieberelement nach innen heraus. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 85 Drücken Sie den Stromversorgungsstecker wieder fest in die Buchse. Achten Sie darauf, dass die Verriegelung ① einrastet. Bauen Sie den Busrahmen wieder ein. Siehe dazu Abschnitt Ausbau und Einbau des Busrahmens (Seite 79) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 86 Sie im BIOS-Setup (Seite 183). Die Zuordnung der PCI IRQ-Line zum PCI-Slot finden Sie im Abschnitt Advanced Menü (Seite 199) bzw. im Abschnitt Busplatinen (Seite 171). Es können Grafikbaugruppen mit einem Expansion ROM bis 48 KB verwendet werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 87: Einbau Von Laufwerken
● den Laufwerkhalter für Wechselrahmen ● den schwingungsgedämpften Laufwerkhalter Laufwerkhalter für Wechselrahmen ① Laufwerkhalter ② Slimline DVD ③ Zwei Einbauplätze für Festplatten- Wechselrahmen Schwingungsgedämpften Laufwerkhalter ① Schwingungsgedämpfter Laufwerkhalter ② Zwei Einbauplätze für Festplatten (Schock-/vibrationsgedämpft) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 88: Ein-/Ausbau Von Laufwerken Im Laufwerkhalter Für Wechselrahmen
Heben Sie den Laufwerkhalter ① etwas an, schieben Sie ihn in Richtung Stromversorgung und heben ihn vollständig aus dem Gerät. Ziehen Sie alle Kabel an den Laufwerken ab. Greifen Sie dabei die Stecker und nicht das Kabel. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 89: Wechselrahmen Ausbauen
Schieben Sie den Wechselrahmen ① von vorne in den Laufwerkhalter. Befestigen Sie den Wechselrahmen mit vier Schrauben ② (zwei auf jeder Seite) am Laufwerkhalter. Schließen Sie die Kabel wieder an. Bauen Sie den Laufwerkhalter wieder ein. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 90: Laufwerk Aus Dem Wechselrahmen Ausbauen
Drücken Sie auf die Markierung bzw. drücken Sie die Entriegelung in Pfeilrichtung, damit der Bügel am Festplatteneinschub herausklappt. Ziehen Sie am Bügel bis der Festplatteneinschub spürbar ausrastet und ziehen Sie ihn vollständig heraus. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 91: Laufwerk In Den Wechselrahmen Einbauen
Einschub. Achten Sie dabei, dass Sie die Kontakte nicht berühren. Befestigen Sie das Laufwerk mit den vier Schrauben am Boden des Einschubs. Verwenden Sie dafür nur die Originalschrauben. Klappen Sie den Bügel am Festplatteneinschub wieder zu. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 92: Dvd-Laufwerk Ausbauen
Wechselrahmen verriegelt ist. DVD-Laufwerk ausbauen Arbeitsschritte zum Ausbau des DVD-Laufwerks Drehen Sie die vier Befestigungsschrauben (auf jeder Seite zwei) heraus. Verwenden Sie dazu einen Schraubendreher Torx Ziehen Sie das DVD-Laufwerk aus dem Halter. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 93: Ein-/Ausbau Von Laufwerken Im Schwingungsgedämpften Laufwerkhalter
② links des Laufwerkhalters. Ziehen Sie den Stecker für das DVD-Laufwerk auf der Grundplatine ab und heben Sie den Laufwerkhalter aus dem Gehäuse. Ziehen Sie dann die Stromversorgungs- und Datenkabel an den eingebauten Laufwerken SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 94: Laufwerk Einbauen
Schieben Sie das Laufwerk in den Laufwerkhalter. Befestigen Sie das Laufwerk mit jeweils zwei Schrauben links und rechts am Laufwerkhalter. Schließen Sie die Stromversorgungs- und Datenkabel an das Laufwerk an. Bauen Sie den Laufwerkhalter wieder ein. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 95: Instandhalten Und Warten
Systemerweiterungen Defekte am Gerät verursachen. ACHTUNG Beachten Sie die EGB-Richtlinien (Seite 231). Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von Siemens freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten kann keine Haftung übernommen werden. Werkzeuge Sie können alle Montagearbeiten am Gerät mit Schraubendrehern vom Typ Torx T6, T10,...
Seite 96: Vorbeugende Wartung
Zur Erhaltung der hohen Systemverfügbarkeit empfehlen wir den vorbeugenden Austausch von PC-Komponenten, die einem Verschleiß unterliegen, gemäß den in der nachfolgenden Tabelle genannten Tauschintervallen. Festplattenlaufwerk Lüfter CMOS-Pufferbatterie Luftfiltermatte 3 Jahre 3 Jahre 5 Jahre Je nach Verschmutzungsgrad SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 97: Filter Wechseln
Es dürfen nur Filter des gleichen Typs verwendet werden. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter: After Sales Informations- System von SIMATIC PC / PG (http://www.siemens.de/asis) Filtermatten sind unter folgender Bestellbezeichnung erhältlich: A5E02318854. Filter wechseln Arbeitsschritte zum Wechseln des Filters 1.
Seite 98 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Wechseln des Filters 2. Nehmen Sie die Frontblende ab. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 99 Filter dennoch wieder einsetzen möchten, achten Sie bitte auf die Ansaugrichtung der Lüfter in das Gerät hinein. Vertauschen Sie auf keinen Fall Innen und Außenseite des Filters. In der Regel ist die Außenseite nach längerem Gebrauch deutlich verschmutzt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 100: Gerätelüfter Tauschen
Öffnen Sie die Fronttür ① bis ca. 45°, um die Arretierung ② der Frontblende zu lösen. Nehmen Sie die Frontblende ab und wechseln Sie bei Bedarf den Filter. Siehe Abschnitt Filter wechseln (Seite 97) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 101 Gehäuse. Ziehen Sie zuerst den linken Lüfterstecker und danach den rechten vom jeweiligen Adapterstecker ab. Hinweis: Die Stecker sind verriegelt. Zum Entriegeln drücken Sie die Zunge am Stecker des Lüfterkabels nach unten. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 102: Lüfter Einbauen
Es dürfen nur Lüfter gleichen Typs eingebaut werden! Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter: After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) VORSICHT Achten Sie beim Einbau darauf, dass der Pfeil auf dem Lüfter vom Lüfterhalter weg zeigt.
Seite 103 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Einbau des Gerätelüfters Befestigen Sie den neuen Lüfter am Lüfterhalter. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 104 Ordnen Sie die Kabel jeweils rechts und links vom Lüfter an und führen Sie sie durch die Aussparungen am Frontrahmen. Verbinden Sie zuerst den rechten Lüfterstecker und danach den linken mit dem jeweiligen Adapterstecker. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 105 Arbeitsschritte zum Einbau des Gerätelüfters Heben Sie den Lüfterhalter in das Gehäuse. Achten Sie dabei auf die Positionierhilfen am Boden des Frontrahmens. Der Lüfterhalter muss am Frontrahmen eben aufliegen. Schrauben Sie den Lüfterhalter mit der Rändelschraube fest. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 106: Pufferbatterie Austauschen
Die Lithiumbatterie darf nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (Best.-Nr.: A5E00047601). Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter: After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) Entsorgung VORSICHT Verbrauchte Batterien müssen nach den örtlichen Vorschriften entsorgt werden.
Seite 107: Batterie Austauschen
Druck in den Sockel . 4. Schließen Sie das Gerät. BIOS-Setup neu einstellen Je nach BIOS-Setup-Einstellung sind nach einem Batteriewechsel die Konfigurationsdaten des Geräts gelöscht und Sie müssen diese im BIOS-Setup neu einstellen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 108: Netzteil Ausbauen
Öffnen Sie das Gerät Bauen Sie den Busrahmen aus. Siehe Ausbau und Einbau des Busrahmens (Seite 79) Ziehen Sie alle von der Stromversorgung abgehenden Kabel ab. Entfernen Sie den Kabelbinder, der die Stromversorgungsleitungen im Gehäuse fixiert. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 109 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau des Netzteils Drehen Sie die Befestigungsschrauben ① am Halterungsblech des Netzteils heraus. Ziehen Sie das Netzteil zur Front und heben Sie es aus dem Gerät. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 110: Pcie-Grafikerweiterungskarte (Peg-Riser) Ausbauen
Grafikbaugruppe (Seite 73) beschrieben. Bauen Sie den Busrahmen aus wie im Abschnitt Ausbau und Einbau des Busrahmens (Seite 79) beschrieben. Ziehen Sie den Stromversorgungs- Stecker ① ab. Lösen Sie die drei Befestigungsschrauben ①. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 111 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau der PEG-Riser-Karte Ziehen Sie die PEG-Riser-Karte von der Grundplatine ab. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 112: Bedienpanel Ausbauen
2. Lösen Sie die Schrauben ① an der Traverse ②. 3. Klappen Sie die Traverse um. 4. Lösen Sie die drei Befestigungsschrauben ① innen an der Frontseite des Geräts. 5. Lösen Sie die Kabel ② am Bedienpanel. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 113: Compactflash-Schacht Ausbauen
1. Bauen Sie den Busrahmen aus wie im Abschnitt Ausbau und Einbau des Busrahmens (Seite 79) beschrieben. 2. Lösen Sie die Schrauben ① an der Traverse ②. 3. Klappen Sie die Traverse um. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 114 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau des CF-Einsteckschachts 4. Lösen Sie das Datenkabel ①. 5. Lösen Sie die zwei Befestigungsschrauben ①. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 115: Grundplatine Ausbauen
Ziehen Sie alle Kabel von der Grundplatine ab und notieren Sie deren Zuordnung. Entfernen Sie die vier Schrauben am CPU-Kühlkörper. Drehen Sie die neun Schrauben auf der Grundplatine heraus. Entfernen Sie den Sechskant-Abstandsbolzen ① des Busrahmens mit einem 5,5 mm Steckschlüssel. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 116 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau der Grundplatine Drehen Sie mit einem 4,5 mm Steckschlüssel die Sechskantbolzen an den Schnittstellen heraus. Als Ersatzteil wird die Grundplatine ohne Prozessor, Speichermodule und Busplatine geliefert. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 117: Prozessor Wechseln
VORSICHT Ein Prozessorwechsel darf nur von autorisiertem Fachpersonal durchgeführt werden. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter: After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) Vorbereitung 1. Trennen Sie das Gerät vom Netz. 2. Öffnen Sie das Gerät.
Seite 118 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau des Prozessors 3. Lösen Sie die Prozessorarretierung. 4. Nehmen Sie den Prozessor heraus. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 119: Prozessor Einbauen
2. Setzen Sie den neuen Kühlkörper auf. 3. Befestigen Sie den Kühlkörper mit den vier Schrauben: setzen Sie die Schrauben jeweils diagonal ein und drehen Sie sie gleichmäßig an, um ein Verkanten zu vermeiden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 120: Software Neu Installieren
Sprachen einbinden wollen, müssen Sie dieses von der Recovery CD2 bzw. DVD nachinstallieren. Documentation and Drivers CD: Enthält die Dokumentation und die Hardware-Treiber. Restore DVD: Enthält eine Festplatten-Image Datei mit der original Liefersoftware (Betriebssystem mit installierten Hardware-Treibern). SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 121: Lieferzustand Der Software Mit Hilfe Der Restore Dvd Wiederherstellen
Alle vorhandenen Daten, Programme, Benutzereinstellungen und Autorisierungen bzw. License Keys auf den Laufwerken werden dabei gelöscht und gehen daher verloren. Eine Beschreibung der Funktionen finden Sie in der Datei LIESMICH.TXT auf der Restore DVD. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 122: Installation Von Windows
ESC-Taste. Nach Abschluss der Initialisierung erscheint eine Bootmenü- Auswahlmaske, mit allen Geräten von denen gebootet werden kann. 2. Wählen Sie CD/DVD Drive aus. Folgen Sie bitte den Bildschirmanweisungen, bis das Fenster "Siemens SIMATIC Recovery" erscheint. Beim Recovery von Windows Vista müssen Sie gleich beim Hochlauf bestätigen, dass Sie von CD oder DVD booten wollen.
Seite 123: Einrichten Der Partitionen Für Windows Xp, Server 2003 Betriebssysteme
1. Booten Sie von der Recovery CD und danach folgen Sie den Bildschirmanweisungen bis das Fenster Recovery-Funktionen erscheint. 2. Starten Sie das Programm DiskPart im Fenster "Siemens SIMATIC Recovery" und geben Sie in der aufgeblendeten Kommandooberfläche folgende Kommandos ein: list disk...
Seite 124: Installation Von Microsoft Windows-Betriebssystemen
1. Booten Sie von der Recovery CD und danach folgen Sie den Bildschirmanweisungen bis das Fenster Recovery-Funktionen erscheint. 2. Wählen Sie "Recovery Windows ..." im Fenster "Siemens SIMATIC Recovery" 3. Folgen Sie den Anweisungen auf dem Bildschirm. Hinweis Beachten Sie, dass auf dem Laufwerk nach der Übertragung der ausgewählten Recoverydaten noch freier Platz vorhanden sein muss: 1500 MB für Windows XP...
Seite 125 7. Wenn diese beendet ist, schließen Sie die Eingabeaufforderung mit dem Kommando exit 8. Schließen Sie das Fenster Siemens SIMATIC Recovery über die Schaltfläche "Beenden". 9. Nach einem automatischen Neustart läuft die Windows Installation ab. 10. Folgenden Sie den Bildschirmanweisungen.
Seite 126: Einrichten Der Sprachauswahl Über Die Multilanguage User Interface (Mui)
Start > Control Panel > Regional and Language, Registerkarte Languages, Feld Language used in menus and dialogs. Bei Date, Time, Language, and Regional Options ist neben der Sprache für Menüs und Dialoge unter Advanced der Standard für non-Unicodeprograms einzustellen SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 127: Recovery Von Windows Vista
Aufteilung der Partitionen der Festplatte verändert werden soll, ist ein Einrichten der Partitionen auf der Festplatte notwendig. Im folgenden Dialogfeld können Sie die Festplatte nach Ihren Wünschen einrichten und neue, dem System noch unbekannte Controller einbinden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 128 "NTFS" formatiert wurde. Die erste Partition sollte mindestens 25 GByte betragen. Auf diese Partition muss das Betriebssystem installiert werden. Den Rest der Festplatte können Sie als Datenpartition verwenden. Beide Partitionen müssen als NTFS-Dateisystem installiert werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 129 DVD und auf der Service Pack CD (Optional) im Ordner "Languagepacks". Start > Control Panel > Clock, Language, and Region > Change display language > Regional and Language options > Keyboards and Languages. Weitere Sprachen können über Windows Update eingebunden werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 130: Installation Von Treibern Und Software
Controller aus der vorgeschlagenen Liste auswählen. Damit die Liste vollständig angezeigt wird, müssen Sie eventuell mit den Pfeiltasten nach unten scrollen. 11.2.8 Installation der Brenner-/DVD-Software Hinweise zur Installation der Brenner-/DVD-Software finden Sie auf der mitgelieferten CD-ROM. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 131: Updates Installieren
Sie sich bitte an die entsprechenden Hersteller. ACHTUNG Bei Windows mit MUI müssen Sie vor der Installation von neuen Treibern und Betriebssystemupdates in den Ländereinstellungen Menü und Dialoge sowie die Standardsprache auf englisch (US) einstellen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 132: Datensicherung
Creator. Dieses Tool ermöglicht die einfache Sicherung und schnelle Wiederherstellung kompletter Compact Flash- und Festplatteninhalte sowie einzelner Partitionen (Images). Diese Software ist über das Katalog und Online-Bestellsystem von Siemens Industrie Automation and Drive Technologies (http://mall.automation.siemens.com) bestellbar. Genauere Informationen zum SIMATIC PC/PG Image Creator entnehmen Sie bitte der zugehörigen Produktdokumentation.
Seite 133: Alarm-, Fehler- Und Systemmeldungen
Keyboard error Kontrollieren Sie, ob die Tastatur korrekt angeschlossen ist. Stuck Key Überprüfen Sie, ob eine Taste der Tastatur klemmt. System RAM Failed at offset: Speicherfehler. Wenden Sie sich an Ihren technischen Kundendienst. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 134 Addressraum mehr Speicherplatz als für Erweiterungen zur 4 GByte address space Verfügung steht. Im BIOS-Setup können Sie den Bereich für Baugruppen vergrößern. Folgen Sie dazu den Bildschirmanweisungen und den Hinweisen im "Item Specific Help" des Menüpunkts im BIOS. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 135: Bios-Post-Codes
TP_ROM_SCAN BIOS Erweiterungen Versuchsweise Abschalten der suchen Hardware-Komponenten im Setup bzw. Entfernen von installierten Erweiterungsbaugruppen auf der Busbaugruppe TP_PARITY Test der Speichermodule Speichermodule auswechseln BIOS-Power On Self Test abgeschlossen. Betriebssystem wird geladen SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 136: Umsetzungstabelle Der Beep-Codes In Hex-Darstellung
Beep Beep Beep Beep - Pause - Beep Beep Beep Beep - Pause - Beep Beep Beep Beep - Pause - Beep Beep Beep Beep Beispiel: BBBB Tonfolge Hex-Code Shutdown code prüfen Bedeutung SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 137: Troubleshooting/Faqs
Adapter oder eine Verlängerung für die Mausleitung verwenden, prüfen Sie auch diese Steckverbindung. Wenn der Mauszeiger nach diesen Kontrollen und Maßnahmen weiterhin nicht am Bildschirm erscheint, verständigen Sie bitte ihren technischen Kundendienst. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 138 Bootpriorität des Boot device im Menü Boot des "Boot device not found" wird Bootpriorität im BIOS-Setup nicht BIOS-Setup ändern bzw. Boot device in der angezeigt an erster Stelle bzw. ist nicht als Bootpriorität zulassen Boot device zugelassen SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 139: Fehleranzeigen An Der Front
An der CPU 1616 onboard Siehe Abschnitt Kommunikationsprozessor CP 1616 Schnittstelle liegt eine Störung vor onboard (Seite 218) Alle Front LEDs leuchten Fehler im frühen BIOS-POS Wenden Sie sich in diesem Fall an Ihren anhaltend technischen Kundendienst SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 140: Probleme Beim Einsatz Von Fremdbaugruppen
Fremdbaugruppen, starten Sie dann den Rechner neu. Tritt Signalpegel werden nicht der Fehler nicht mehr auf, war die verwendete eingehalten, Fremdbaugruppe Ursache der Störung. Ersetzen Sie diese durch eine Siemens-Baugruppe oder stimmen Sie sich mit Abweichende Belegung der • dem Lieferanten der Fremdbaugruppe ab. Stecker, Erzwingen Sie "Reset Configuration"...
Seite 141: Technische Daten
± 1 kV;(nach IEC 61000-4-4; Burst; Länge < 3 m) ± 2 kV; (nach IEC 61000-4-4; Burst; Länge > 3 m) ± 2 kV; (nach IEC 61000-4-5; Surge unsymm Länge > 30 m) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 142 DIN EN 60068-2-27, DIN EN 60068-2-29 - Betrieb Halbsinus: 50 m/s , 30 ms, 100 Schocks pro Achse 1 , 2 - Lagerung/Transport Halbsinus: 250 m/s , 6 ms, 1000 Schocks pro Achse Besonderheiten Qualitätssicherung nach ISO 9001 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 143 CD-ROM/CD-R 24x, CD-RW 24x Schreiben: DVD+R 8x, DVD+RW 8x, DVD-R 8x, DVD-RW 6x DVD+R9 (DL) 6x, DVD-R DL 2x CD-R 24x, CD-RW 24x CompactFlash-Laufwerk ATA33, Einsteckschacht für CompactFlash Card (intern) Steckplatz Typ II SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 144 PROFIBUS (optional) 9polige D-Sub-Buchse, CP5611 kompatibel, 9,6 kBit/s bis 12 MBit/s per Software parametrierbar RS 485 potentialgetrennt (SELV-Stromkreis)* PROFINET 3x RJ45-Anschluss, CP 1616 kompatible onboard Schnittstelle auf Basis ERTEC 400, 10/100 MBit/s potentialgetrennt * SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 145 Nummerierung durch das Betriebssystem kann davon abweichen. Schnittstellen sind optional lieferbar. Bei Betrieb in größeren Höhen ist eine Leistungsreduzierung entsprechend Höhenkorrekturfaktoren nach EN 60664-1 Tab. A.2 oder Reduzierung der maximal zulässigen Umgebungstemperatur um 3,5 K / 500 m erforderlich. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 146: Strombedarf Der Komponenten (Maximalwerte)
Wirkungsgrad der Stromversorgung ca. 70% (230V AC) / ca. 65 % (120 V AC) Abhängig von der gewählten Geräteausstattung Die Summenleistungen der Spannung + 5 V und + 3,3 V darf max. 170 W betragen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 147: Stromversorgung (Ac)
Die Summenleistung der Spannung + 5 V und + 3,3 V darf max. 190 W betragen Der maximale Einschaltstrom beträgt bei: 110 V AC 25 A 5 ms 230 V AC 30 A 5 ms Power-Good-Signal Bild 14-1 Zeitlicher Verlauf des Power-Good-Signals SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 148: Technische Daten Der Teleskopschienen
Technische Daten 14.4 Technische Daten der Teleskopschienen 14.4 Technische Daten der Teleskopschienen Traglast pro Paar Mindestens 14 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 149: Maßbilder
Maßbilder 15.1 Maßbild des Geräts 481,4 18.95 0.32 18.30 429,9 16.92 Bild 15-1 Maßbild des SIMATIC Rack PC 647B SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 150: Maßbild Für Die Verwendung Von Teleskopschienen
Maßbild für den Einbau von Erweiterungsbaugruppen Bild 15-3 Maximal einbaubare PCI-/PCI Express-Baugruppe (ohne Slotwinkel und Retainer dargestellt) PCIe Bedeutung DIM A (mm/Zoll) 106,68 / 4,2 111,15 / 4,38 Unterkante der Baugruppe bis Oberkante der Baugruppe SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 151: Detailbeschreibungen
Die Grundplatine enthält als wesentliche Komponenten Prozessor und Chipsatz, drei Steckplätze für Speichermodule, interne und externe Schnittstellen, Flash-BIOS sowie die Pufferbatterie. Bild 16-1 Aufbau der Grundplatine ① Prozessor mit Kühler ③ Steckplatz für Busplatine ② 2 Steckplätze für Speichermodule ④ Pufferbatterie SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 152: Technische Merkmale Der Grundplatine
- 25-pol. D-Sub und ECP-Mode PROFIBUS/MPI Kommunikationsschnittstelle - potentialgetrennt CP 5611 kompatibel SIMATIC S7 - 12 MBit/s PROFINET Kommunikationsschnittstelle - 10/100 MBit/s, potentialgetrennt für PROFINET - CP 1616 kompatible 3 Port-Schnittstelle IO-Anwendungen und SIMATIC-Installationen SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 153 - 6 high Current (500 mA) USB 2.0-Ports, davon 2 an der Front Ethernet 10BaseT/100Base- - 10/100/1000 MBit/s, potentialgetrennt (2 Schnittstellen) TX/1000Base-TX (Intel Tekoa 82573L) Potentialtrennung innerhalb des Sicherheitskleinspannungs-Stromkreises (SELV) Optionale Produktausprägung Abhängig vom CPU-Typ Abhängig von der gewählten Geräteausstattung SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 154: Lage Der Schnittstellen Auf Der Grundplatine
● Schnittstellen für den Anschluss von externen Geräten ● Schnittstellen für interne Komponenten (Laufwerke, Busplatine usw.) Das folgende Bild zeigt die Lage der internen und externen Schnittstellen auf der Grundplatine. Bild 16-2 Lage der Schnittstellen auf der Grundplatine SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 155: Externe Schnittstellen
Eingang TxD (D1) Sendedaten Ausgang DTR (S1) Endgerät bereit Ausgang GND (E2) Betriebserde (Bezugspotential) – DSR (M1) Betriebsbereitschaft Eingang RTS (S2) Sendeteil einschalten Ausgang CTS (M2) Sendebereitschaft Eingang RI (M3) ankommender Ruf Eingang SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 156 PS/2-Maus-Schnittstelle, X21 7 bis 12 PS/2 Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang Datenleitung Maus Ein-/Ausgang – nicht belegt – Masse – P5VFK + 5 V (abgesichert) Ausgang Taktleitung Maus Ein-/Ausgang – nicht belegt – SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 157 + 5 V (abgesichert) Ausgang – Data Datenleitung Eingang / Ausgang + Data Datenleitung Eingang / Ausgang Masse – Die Stecker sind vom Typ A. Die Schnittstellen sind als high current USB 2.0 (500 mA) ausgelegt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 158 90 mA betragen. – nicht belegt – LTG_A Signalleitung A der MPI-Baugruppe Ein-/Ausgang RTS_PG RTS-Ausgangssignal der MPI-Baugruppe. Das Ausgang Signal ist ’1’ wenn das PG sendet. Schirm auf Steckergehäuse Optionale Produktausprägung SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 159 Intern mit 75 Ohm abgeschlossen Empfangsdaten * Ausgang 7, 8 SYMT- Intern mit 75 Ohm abgeschlossen Schirm LED 1 Leuchtet grün: link LED 2 Leuchtet gelb: activity * Auto Negotiation und auto cross over wird unterstützt SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 160: Ethernet Lan-Anschluss
Bi-direktionale Daten D- Eingang / Ausgang Schirm – LED 1 Aus: 10 Mbit/s – Leuchtet grün: 100 Mbit/s Leuchtet orange: 1000 Mbit/s LED 2 Leuchtet: Verbindung besteht – (z. B. zu einem Hub) Blinkt: Aktivität SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 161 – Masse – + 5 V + 5 V (abgesichert) Ausgang Masse – – nicht belegt – DDC_DAT DDC Datenleitung Ein-/Ausgang EXT_H Horizontal-Synchron Signal Ausgang EXT_V Vertikal-Synchron Signal Ausgang DDC_CLK DDC Taktleitung Ein-/Ausgang SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 162 Ausgang Masse – MONDET Hotplug-Detect Eingang TX0N TDMS-Daten 0- Ausgang TX0P TDMS Daten 0+ Ausgang Masse – nicht belegt – nicht belegt – Masse – TXCP TDMS-Takt + Ausgang TXCN TDMS-Takt - Ausgang SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 163 Ausgang Line Out-Schnittstelle, X61 Line Out-Schnittstelle Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang rechts Rechter Kanal Ausgang sense Schalterkontakt für Geräteerkennung Eingang Masse für Erkennung Ausgang links Linker Kanal Ausgang Analogmasse Ausgang Logikmasse Ausgang SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 164: Interne Schnittstellen
RAID HDD Alarm Intern 2polige Stiftleiste, LED-Schnittstelle für Wechselrahmen 1 und 2 Belegung des SCSI-Aktivitätssteckers, X12 Typ JST B2B-PH-SM3-TB Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang SCSI HD_N 0 V-Pegel bedeutet SCSI- Eingang Schnittstelle ist aktiv SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 165: Belegung Des Internen Usb-Schnittstellensteckers, X420
Masse RX-N Receiver negativ Eingang RX-P Receiver positiv Eingang Masse Belegung der Stromversorgung Lüfterüberwachungsschnittstelle, X130 Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang 1 bis 3 Reserved Tachosignal Überwachungssignal Eingang 5 - 7 Reserved Masse SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 166: Belegung Der Hdd-Lüfterschnittstelle, X131
P12V P12V P12V P12V P12V P12V SMB_CLK2 n.c. SMB_DATA2 n.c. n.c. P3V3 n.c. n.c. P3V3 AUX_3V P3V3 WAKE2 PCIE_RESET_L n.c. PCIE0_ECLK PCIEX16_TX_P(15) PCIE0_ECLK_N PCIEX16_TX_N(15) PCIEX16_RX_P(15) SDVO_CTRLCLK PCIEX16_RX_N(15) PCIEX16_TX_P(14) n.c. PCIEX16_TX_N(14) PCIEX16_RX_P(14) PCIEX16_RX_N(14) PCIEX16_TX_P(13) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 167 PCIEX16_TX_N(11) PCIEX16_RX_P(11) PCIEX16_RX_N(11) PCIEX16_TX_P(10) PCIEX16_TX_N(10) PCIEX16_RX_P(10) PCIEX16_RX_N(10) PCIEX16_TX_P(9) PCIEX16_TX_N(9) PCIEX16_RX_P(9) PCIEX16_RX_N(9) PCIEX16_TX_P(8) PCIEX16_TX_N(8) PCIEX16_RX_P(8) MCH_CFG_20 PCIEX16_RX_N(8) PCIEX16_TX_P(7) n.c. PCIEX16_TX_N(7) PCIEX16_RX_P(7) PCIEX16_RX_N(7) PCIEX16_TX_P(6) PCIEX16_TX_N(6) PCIEX16_RX_P(6) PCIEX16_RX_N(6) PCIEX16_TX_P(5) PCIEX16_TX_N(5) PCIEX16_RX_P(5) PCIEX16_RX_N(5) PCIEX16_TX_P(4) PCIEX16_TX_N(4) PCIEX16_RX_P(4) PCIEX16_RX_N(4) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 168 Belegung der PCI-PCIe-Schnittstelle (PCIe X16-Buchse), X10 Signal Pin-Nr. Pin-Nr Signal N12V AUX_5V P12V P12V P12V P12V PCI_INT_N(7) PCI_INT_N(6) PCI_INT_N(5) PCI_INT_N(8) PCI_REQ_N(4) PCI_REQ_N(3) PCI_GNT_N(4) PCI_GNT_N(3) PCI0_PCLK AUX_3V PLT_RST_N_BUFF PCI1_PCLK PCI_GNT_N(1) PCI_REQ_N(1) PCI_GNT_N(2) PCI_REQ_N(2) PCI_AD(31) PCI_AD(30) PCI_AD(29) P3V3 PCI_AD(28) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 169 SMB_CLK1 P3V3 SMB_DAT1 SERR P3V3 PCI_CBE_N(1) PCI_AD(15) PCI_AD(14) P3V3 PCI_AD(13) PCI_AD(12) PCI_AD(11) PCI_AD(10) PCI_AD(9) PCI_AD(8) PCI_CBE_N(0) PCI_AD(7) P3V3 P3V3 PCI_AD(6) PCI_AD(5) PCI_AD(4) PCI_AD(3) PCI_AD(2) PCI_AD(1) PCI_AD(0) PCIE_1X4X AUX_5V WAKE1 PLT_RST_N_PCIE4X PS_ON PS_PWRGD n.c. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 170 Detailbeschreibungen 16.1 Grundplatine Signal Pin-Nr. Pin-Nr Signal n.c. PCIE_TX_P(1) PCIE_TX_N(1) PCIE_RX_P(1) PCIE_RX_N(1) PCIE1_ECLK PCIE1_ECLK_N PCIE_TX_P(2) PCIE_TX_N(2) PCIE_RX_P(2) PCIE_RX_N(2) PCIE_TX_P(3) PCIE_TX_N(3) PCIE_RX_P(3) PCIE_RX_N(3) PCIE_TX_P(4) PCIE_TX_N(4) PCIE_RX_P(4) RESERVE1 *) PCIE_RX_N(4) RESERVE2 *) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 171: Busplatinen
Busrahmen (ein Montagerahmen) genietet. ① 2x PCI ② BTX-Stromversorgungsstecker ● Die alternative PCI-/ PCIe x4-Busbaugruppe trägt je einen Steckplatz für PCI- und PCIe x4-Baugruppen. ① 1x PCI ② 1x PCIe x4 ③ BTX-Stromversorgungsstecker SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 172 ② Erweiterte Spannungszufuhr Es können Erweiterungsbaugruppen entsprechend PCI-Spezifikation (Rev. 2.3) bzw. PCIe-Spezifikation 1.0a eingebaut werden. Alle PCI-Steckplätze sind masterfähig. Die Stromversorgung der Erweiterungsbaugruppen erfolgt über die Verbindung der Busplatine direkt von der Stromversorgung. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 173 Detailbeschreibungen 16.2 Busplatinen Interruptzuordnung der Slotstecker auf der Busplatine SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 174: Exklusiver Pci Hardware-Interrupt
Device Configuration den "Serial port 2" abschalten. In diesem Menü ist der Eintrag "Serial port 2" mit einem Stern markiert. Wenn Sie diesen Eintrag auf "Disabled" einstellen, ist der IRQ frei und der Stern wird entfernt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 175: Bedienpanel
(x420) ② LEDs ③ Reset-Taster 1poliger Taster ④ Ein-/Aus-Taster 1poliger Taster ⑤ USB Port ⑥ USB Port (nur der oberste USB Kontakt ist belegt) ⑦ Extern Reset-Stecker ⑧ Anschluss an die Grundplatine (x46) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 176: Belegung Der Stecker Auf Dem Bedienpanel
Das Gerät wird zurückgesetzt, wenn die Pins 1 und 2 (z.B. per Taster) kurzgeschlossen werden. Es verbleibt in diesem Zustand bis der Kurzschluss aufgehoben wird. Hinweis Für detaillierte Informationen zu den Schnittstellenbelegungen wenden Sie sich bitte an den Customer Support oder das Reparaturcenter. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 177: Systemressourcen
Systemressourcen oder evtl. vorhandene Konflikte können bei den folgenden Betriebssystemen eingesehen werden: Windows XP Start > Ausführen, dann im Feld Öffnen "msinfo32" eingeben und mit OK Professional bestätigen Windows Vista Start > In der Suchfunktion "msinfo32" eingeben SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 178: Belegung Der Systemressourcen Durch Bios/Dos
Primary EIDE Kanal Im Setup abschaltbar, dann frei 01F8 01FF unbenutzt 0200 0207 reserviert für Game Port 0208 02E7 unbenutzt 02E8 02EF reserviert 02F8 02FF COM2 Im Setup abschaltbar, dann frei 0300 031F unbenutzt SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 179 1800 187F intern belegt 8800 8BFF 1023 SATA-RAID Controller 8C00 FEFF 29288 Unbenutzt bei SATA-RAID 8870 8897 PATA-RAID Controller 8898 FEFF 30311 Unbenutzt bei PATA-RAID 1880 886F 28655 unbenutzt FF00 FF0F EIDE-Bus Masterregister SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 180: Belegung Der Interrupts
Detailbeschreibungen 16.4 Systemressourcen 16.4.2.2 Belegung der Interrupts Abhängig vom Betriebssystem werden den Funktionen unterschiedliche Interrupts zugewiesen. Es wird zwischen PIC- und APIC-Modus unterschieden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 181 Die Zuordnung der Host PCI IRQ-Lines A bis H im PIC-Modus wird vom BIOS automatisch vorgenommen. Durch Abschalten von Funktionen kann die Zuordnung verändert werden. Außerdem können im BIOS Menü "PCI Configuration" den Host PCI IRQ line E, F freie IRQs fest zugewiesen werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 182: Belegung Der Memory-Adressen
3,25 GB Systemspeicher bei 4 GB Abhängig vom Speicherausbau Speicherausbau E000 0000 FFEF FFFF 511 MB PCIe Configuration Space FFF0 0000 FFFF FFFF 1 MB Firmware HUB Alternative Speicherbelegung abhängig von den BIOS-Setup-Einstellungen SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 183: Bios-Setup
Die Gerätekonfiguration ist für die Arbeit mit der mitgelieferten Software voreingestellt. Sie sollten die eingestellten Werte nur ändern, wenn Sie technische Änderungen an Ihrem Gerät vorgenommen haben oder wenn beim Einschalten eine Störung auftritt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 184: Bios-Setup Starten
2. Nach Ablauf der Anlauftests gibt Ihnen das BIOS die Möglichkeit, das Programm SETUP zu starten. Es erscheint am Display die Meldung: PRESS < F2 > to enter SETUP or <ESC> to show Bootmenu 3. Drücken Sie die Taste F2, solange die BIOS-Meldung erscheint SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 185: Bios-Setup-Menüs
Auf den folgenden Seiten sind die verschiedenen Menüs und Untermenüs dargestellt. Dem "Item Specific Help" Teil des jeweiligen Menüs können Sie Informationen für den selektierten Setup-Eintrag entnehmen. Bild 16-4 BIOS-Setup-Menü (Beispiel) ① Kopfzeile ④ Hilfefenster ② Menüzeile ⑤ Bedienzeile ③ Auswählbares Untermenü SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 186 Security hier werden Sicherheitsfunktionen wie z.B. Passwort eingestellt Power hier werden Energiesparfunktionen gewählt Boot hier wird die Boot-Priorität festgelegt Version hier finden Sie gerätespezifische Informationen (z.B. Ausgabestand) Exit dient zum Beenden und Speichern SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 187: Main Menü
Typeinstellung der eingebauten Laufwerke SATA Port 3 Typeinstellung der eingebauten Laufwerke Boot Options zur Einstellung der Boot-Optionen Keyboard Features zur Einstellung der Tastaturschnittstelle (z. B. NUM-Lock, Typematic Rate) Hardware Options zur Einstellung der Hardware-Optionen SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 188 Mit der Tabulatortaste können Sie zwischen den Einträgen in den Feldern Date und Time wechseln (z.B. von Stunde zu Minute). IDE Channel 0 Master, IDE Channel 0 Slave Beim Selektieren eines solchen Menüfeldes wird in folgendes Untermenü verzweigt: Bild 16-6 IDE Channel 0 Master (Beispiel) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 189 Mit diesen Feldern wird die Übertragungsgeschwindigkeit der Schnittstelle eingestellt. Mode bzw. Der Wert ist vom Laufwerk abhängig und sollte nur über das Feld Type mit der Ultra DMA Einstellung "Auto" eingestellt werden. Mode Sie verlassen das Untermenü mit der ESC-Taste. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 190 Im Feld LBA Mode Control (enabled, disabled) mit "Enabled" werden Control Festplattenkapazitäten größer 528 Mbyte unterstützt. Der Wert ist vom Laufwerk abhängig und sollte nur über das Feld Type mit der Einstellung "Auto" eingestellt werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 191 Fällen kann es für manche Hardware und Software erforderlich sein den Cache abzuschalten (disablen), da gewünschte Programmlaufzeiten oder Wartezeiten durch den schnellen Cache-Speicher verkürzt werden. [Disabled] Cache ist abgeschaltet [Enabled] Cache ist aktiv geschaltet SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 192 Nach Abschluss der Systemladephase werden die wichtigsten Systemparameter auf dem Display ausgegeben. Diagnostic screen Zeigt während des Bootens die Diagnosemeldungen auf dem Display an. Bei dem Eintrag "Enabled" ist das jeweilige Feature freigegeben, bei "Disabled" gesperrt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 193 Detailbeschreibungen 16.5 BIOS-Setup Beispiel für ein Summary Screen: Bild 16-10 Summary Screen (Beispiel) Nach Abschluss der Systemladephase wird der Summary screen ausgegeben. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 194 Feld "Keyboard Features" (Beispiel) Numlock Schaltet Numlock nach Power On ein oder aus. Key Click Ein Tastendruck wird durch einen "KLICK" hörbar. Keyboard auto-repeat rate Erhöhung der automatischen Tastenwiederholungsrate Keyboard auto-repeat delay Einschaltverzögerung der automatischen Tastenwiederholung SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 195 Detailbeschreibungen 16.5 BIOS-Setup Feld "Hardware Options" Wenn Sie im Main-Menü das Feld "Hardware Options" auswählen, erscheint eines dieser Untermenüs: Bild 16-12 Feld "Hardware Options" (Beispiel für PROFIBUS) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 196 16.5 BIOS-Setup Bild 16-13 Feld "Hardware Options" (Beispiel für CP1616 onboard) Bild 16-14 Feld "Hardware Options" Teil 2 (Beispiel für PROFIBUS und CP1616 onboard) Hier werden die auf der Grundplatine vorhandenen Schnittstellen parametriert. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 197 Einstellung "Default Primary Video Adapter" um. Disabled Im Chipset integrierte Grafik ist abgeschaltet. Diese Einstellung sollte nur gewählt werden, wenn eine andere Grafikkarte eingebaut ist. * Dieser Menüeintrag ist abhängig von der Geräteausstattung SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 198 (Granularität: 0,25 GByte). Im Menüeintrag "Maximum Memory [1.50 GByte] Limit" finden Sie den vom System vorgeschlagenen Wert. [Auto] Bei der Einstellung Auto erfolgt die Einstellung durch das BIOS. * Dieser Menüeintrag ist abhängig von der Geräteausstattung SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 199: Advanced Menü
Detailbeschreibungen 16.5 BIOS-Setup 16.5.5 Advanced Menü Menü-Aufbau Bild 16-16 Menü Advanced (Beispiel) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 200: Einstellungen Im Menü Advanced
USB-Geräte können im BIOS-Setup und mit Betriebssystemen, Support die die USB-Schnittstelle unterstützen, genutzt werden. DOS kann nicht bedient werden. [Enabled] DOS kann per USB-Tastatur bedient werden. D.h. die Bedienung von DOS-basienrenden Tools wie Image Creator ist möglich. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 201 Master/Slave emuliert. PATA-Laufwerke werden als Primary PATA Master/Slave emuliert. AHCI Configuration [Disabled] Verbessertes AHCI: WinXP-SP1 + IAA Treiber [Enabled] unterstützt den AHCI Mode SATA RAID Enable [Disabled] Sperren oder Freischalten der RAID- [Enabled] Unterstützung SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 202 Wenn Sie die Einstellungen abspeichern obwohl ein Ressourcenkonflikt angezeigt wird, kann es zu Problemen beim Gerätehochlauf kommen. In diesem Fall müssen Sie die CMOS-Batterie ausbauen. Ein IRQ-Ressourcenkonflikt zwischen COM1 und COM2 wird nicht angezeigt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 203 - Datenkomprimierung VORSICHT * a resource conflict occurred Wenn Sie die Einstellungen abspeichern obwohl ein Ressourcenkonflikt angezeigt wird, kann es zu Problemen beim Gerätehochlauf kommen. In diesem Fall müssen Sie die CMOS-Batterie ausbauen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 204 16.5 BIOS-Setup Untermenü "PCI Configuration" Bild 16-19 Untermenü "PCI Configuration" Die Kennzeichnung der Slots im BIOS-Menü weicht gegenüber der Kennzeichnung auf dem Gehäuse ab. BIOS-Kennzeichnung Gehäuse-Kennzeichnung PCI Device, Slot #5 PCI Device, Slot #6 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 205 Einstellungen werden die maximalen aktiven PCI-Clockzyklen auf den gewählten Wert eingestellt. Vom Defaultwert sollte nur abgewichen werden, wenn die Baugruppe oder deren Applikation es fordert. BIOS-Kennzeichnung Gehäuse-Kennzeichnung PCI Device, Slot #5 PCI Device, Slot #6 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 206 I/O Device Configuration den "Serial port 2" abschalten. In diesem Menü ist der Eintrag "Serial port 2" mit einem Stern markiert. Wenn Sie diesen Eintrag auf "Disabled" einstellen, ist der IRQ frei und der Stern erlischt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 207: Untermenü Ich Usb Control Sub-Menu
Detailbeschreibungen 16.5 BIOS-Setup Untermenü ICH USB Control Sub-Menu Bild 16-22 Untermenü "ICH USB Control Sub Menu" USB 2.0 Mode Enabled USB 2.0 Geräte werden unterstützt Disabled USB 2.0 Geräte werden nicht unterstützt SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 208: Security Menü
Supervisor- oder User-Passwort muss zum Booten eingegeben werden. Fixed disk boot Sector [Normal] Alle Zugriffe auf die Festplatte sind erlaubt. [Write protect] Es kann kein Betriebssystem installiert werden. Dadurch ist auch der Schutz gegen Bootviren gegeben. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 209: Power Menü
[Last State] Gerät geht in den gleichen Zustand wie vor dem Stromausfall. [Power On] Gerät schaltet sich nach einem Stromausfall wieder ein. [Stay Off] Gerät schaltet nach einem Stromausfall nicht selbsttätig wieder ein. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 210: Boot Menü
Detailbeschreibungen 16.5 BIOS-Setup 16.5.8 Boot Menü Mit diesem Menü wird die Priorität der möglichen Boot-Devices festgelegt. Bild 16-25 Menü Boot (Beispiel) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 211 Selektieren der Gruppe mit ↑↓ Tasten, Verschieben an die gewünschte Stelle mit + bzw. -. Hinweis Beim Hochlauf kann mit der ESC-Taste das Boot-Laufwerk ausgewählt werden. Ist eine Boot-Quelle nicht verfügbar, wird automatisch das nächstpriore Gerät auf Bootfähigkeit geprüft. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 212: Versions Menü
Detailbeschreibungen 16.5 BIOS-Setup 16.5.9 Versions Menü Die Informationen dieses Menüs sollten Sie bei technischen Fragen zu Ihrem System bereithalten. Bild 16-27 Menü Version (Beispiel) SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 213: Exit Menü
Alle Änderungen werden gespeichert. Profile Standard Die BIOS-Einstellung werden in dem batteriegepufferten CMOS gespeichert User Die BIOS-Einstellungen werden im BIOS NV-RAM Bereich gespeichert Manufacturer Diese Einstellung ist nur für Produktionszwecke. Bitte nicht benutzen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 214: Bios-Setup-Standardeinstellungen
Boot Options Quick Boot Mode Enabled SETUP prompt Enabled POST Errors Enabled Summary screen Disabled Diagnostic screen Enabled Keyboard Features Num Lock Key Click Disabled Keyboard auto–repeat rate 30/sec Keyboard auto–repeat delay ½ sec SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 215 Geräte- bzw. CPU-Austattung abhängig von der CPU- und Betriebssystemausstattung Disabled bei Lieferung der Geäte "ohne Betriebssystem" bzw. Windows 2000 SATA/PATA Configuration PATA Controller Enabled SATA Controller Mode Enhanced AHCI Configuration Disabled SATA RAID Enable Disabled SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 216 User Password Is Disabled Set User Password Enter Set Supervisor Password Enter Password on boot Disabled Fixed disk boot sector Normal Power Resume On Time Resume Time 00:00:00 After Power Failure Last State SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 217 Detailbeschreibungen 16.5 BIOS-Setup Boot Boot priority order Excluded from boot order Version SIMATIC SIMATIC Rack PC 647B BIOS Version BIOS Number MPI/DP Firmware CPU Type Intel® Core 2 CPU CPU Speed CPU ID Code Revision SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 218: Kommunikationsprozessor Cp 1616 Onboard
● In der Baugruppe befindet sich ein 3-Port-Real-Time-Switch. ● Autocrossing Drei RJ45-Anschlüsse Die Verbindung des CP 1616 mit dem LAN (Local Area Network) erfolgt über eine der drei RJ45-Buchsen des PC. Diese drei Buchsen führen zum integrierten Real-Time-Switch. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 219: Typische Kommunikationspartner
In den IO-Device-PCs läuft ein IO-Base-Device-Anwenderprogramm, das auf die Funktionen der IO-Base-Anwenderprogrammierschnittstelle zugreift. Der Datenverkehr wird über den Kommunikationsprozessor CP 1616 onboard zu einem PC als PROFINET IO-Controller oder einem Automatisierungssystem S7-400 mit CP 443-1 über Industrial Ethernet abgewickelt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 220 Detailbeschreibungen 16.6 Kommunikationsprozessor CP 1616 onboard SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 221: Firmwarelader
Eine Dateiform, die nur das in die Baugruppe ladbare Systemprogramm enthält. Beachten Sie hierzu die Informationen, die Sie mit der Lieferung der Ladedatei, zum Beispiel in der Liesmich-Datei, erhalten. Diese Informationen werden auch nach dem Einlesen der FWL-Datei in den Firmware-Lader angezeigt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 222: Firmware Laden
Vergewissern Sie sich, dass die von Ihnen verwendete Ladedatei als Update für den auf Ihrer Baugruppe befindlichen Ausgabestand der Firmware vorgesehen ist. Setzen Sie sich im Zweifelsfall mit Ihrem Siemens Fachberater in Verbindung. VORSICHT Beachten Sie, dass der Abbruch des Ladevorganges zu einem inkonsistenten Zustand der Baugruppe führen kann.
Seite 223 CP 1616 onboard fünf MAC-Adressen besitzt (immer direkt aufeinander folgend). Die ersten zwei werden im BIOS angezeigt. Beispiel Die kleinste Adresse ist für die Layer-2-Kommunikation. Die zweite ist für die Ethernet/PROFINET-Kommunikation. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 224: Weiterführende Arbeiten In Step 7/Ncm Pc
Das weitere Vorgehen ist im Handbuch "PC-Stationen in Betrieb nehmen" beschrieben (im Windows-PC, der auch STEP 7/NCM PC enthält: Start > Simatic > Dokumentation > Deutsch > PC-Stationen in Betrieb nehmen). SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 225: A.1 Richtlinien Und Erklärungen
Inbetriebnahme und im Betrieb zu beachten. Anschluss von Peripherie Die Anforderungen an die Störfestigkeit werden beim Anschluss von industrietauglicher Peripherie gemäß EN 61000-6-2 erreicht. Peripheriegeräte dürfen nur über geschirmte Leitungen angeschlossen werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 226: Zertifikate Und Zulassungen
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 227 A.2 Zertifikate und Zulassungen CANADA Canadian Notice This Class B digital apparatus complies with Canadian ICES-003. Avis Canadien Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 228: Service Und Support
Anhang A.3 Service und Support Service und Support Auskunft vor Ort Bei Fragen zu den beschriebenen Produkten wenden Sie sich bitte an Ihren Siemens- Ansprechpartner (http://www.siemens.de/automation/partner) Technische Dokumentation für SIMATIC-Produkte Weitere Dokumentationen für SIMATIC-Produkte und Systeme finden Sie im Internet: SIMATIC Guide Handbücher (http://www.siemens.de/simatic-tech-doku-portal)
Seite 229: A.4 Nachrüsthinweise
Steckplätze: ● 25 W für den PEG-Slot maximal ● 2 x 25 W für die Baugruppen im Slot 2 und 3 maximal Zulässiger Maximalausbau Bild A-2 Zulässige Bestückvarianten für Temperaturbereich 5°C bis 45°C SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 230 Anhang A.4 Nachrüsthinweise Hinweis Die mit Wechselrahmen bestückten Geräte dürfen im Betrieb keinen Schwing- und Schockbelastungen ausgesetzt sein. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 231: B.1 Egb-Richtlinien
Sie ein Bauelement oder elektrische Anschlüsse einer Baugruppe berühren, ohne elektrostatisch entladen zu sein. Der Schaden, der an einer Baugruppe aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern macht sich erst nach längerer Betriebszeit bemerkbar. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 232 Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 233: C.1 Abkürzungen
Complementary Metal Oxide Komplementäre Metalloxid-Halbleiter Semiconductors Certificate of Authentificity Microsoft Windows Product Key Certificate of License Lizenzzertifizierung Communications Port Bezeichnung für die serielle Schnittstelle Communication Processor Kommunikationsrechner Central Processing Unit Zentraleinheit Cathode Ray Tube SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 234 Frequently Asked Questions Häufig gestellte Fragen FAT 32 File Allocation Table 32bit Dateizuordnungstabelle 32bit FBWF File Based Write Filter Floppy Disk 3,5"-Diskettenlaufwerk Front Side Bus Ground Gerätemasse Hard Disk Festplatte High Definition Audio SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 235 NAMUR Normenarbeitsgemeinschaft für Mess- und Regelungstechnik in der chemischen Industrie Not Connected Nicht angeschlossen Native Command Queuing Automatisches Umsortieren der Plattenzugriffe, zur Performancesteigerung NEMA National Electrical Manufacturers Interessenverband der Elektroproduzenten in den Association SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 236 Fehlerdiagnoseprogramm für die Festplatte Technology Short Message Service Kurzmitteilung übers Telefonnetz SNMP Simple Network Management Protocol Netzwerk-Protokoll SO-DIMM Small Outline Dual Inline Memory Module Safecard On Motherboard (SOM) Standard Parallel Port Synonym für Parallel Port SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 237 Watchdog Programmierüberwachung mit Fehlererkennung und -meldung. WLAN Wireless LAN Drahloses lokales Netzwerk Wake on Local Area Network World Wide Web EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 x 768 Bildpunkten. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 238 Liste der Abkürzungen C.1 Abkürzungen SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 239: Glossar
übertragenen Signalzustände pro Sekunde an. Treten nur zwei Zustände auf, entspricht ein Baud einer Übertragungsrate von 1 Bit/s. Baugruppe Baugruppen sind steckbare Einheiten für Automatisierungsgeräte, Programmiergeräte oder PCs. Es gibt sie z.B. als zentrale Baugruppen, Anschaltungen, Erweiterungsbaugruppen oder als Massenspeicher (Massenspeicherbaugruppe). SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 240 Controller untergebracht. Die Schnittstelle der CF-Karte entspricht der IDE-Schnittstelle. Mit einem Steckerleisten-Adapter können CF-Karten ohne zusätzliche Elektronik an PCMCIA- oder IDE-Festplatten-Controllern betrieben werden. Es gibt zwei Bauformen: CF-I (42,6 x 36,4 x 3,3 mm) und CF-II (42,8 x 36,4 x 5 mm). SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 241 Konfigurierbarer Schreibfilter, der es beispielsweise ermöglicht, Windows Embedded Standard von schreibgeschützten Medien zu booten (z.B. von CD-ROM), einzelne Partitionen schreibzuschützen und die Performance des Filesystems den Bedürfnissen des Anwenders anzupassen (etwa bei Einsatz von CompactFlash-Karten). SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 242 (Onboard oder als Slotbaugruppe, mindestens zwei SATA-Wechselrahmen. Vorteile von hot plug, defekte Festplatten können ohne Reboot getauscht werden. Ein Begriff aus der Netzwerktechnologie. Ein Gerät, das Kommunikationsleitungen an einer zentralen Stelle verbindet und eine Verbindung zu allen Geräten im Netzwerk herstellt. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 243 Geräten besteht, die über einen relativ begrenzten Bereich verteilt und durch Kommunikationsleitungen verbunden sind. Die an einem LAN angeschlossenen Geräte bezeichnet man als Knoten. Netzwerke dienen der gemeinsamen Nutzung von Dateien, Drucker oder weiterer Ressourcen. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 244 License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. License Key Diskette Die License Key Diskette beinhaltet die Autorisierungen bzw. die License Keys, die benötigt werden um die geschützte SIMATIC-Software freizuschalten.
Seite 245 Markt damit eine Basistechnologie zur Verfügung zu stellen. PEG-Schnittstelle PCI Express for Graphics. Grafik-Schnittstelle mit 16 PCIe-Lanes für Erweiterungen mit Grafikbaugruppen. PIC-Mode Peripheral interrupt controller. Es stehen 15 Interrupt-Leitungen zur Verfügung. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 246 Festplattenlaufwerken verteilt gespeichert werden, um Leistung und Zuverlässigkeit zu erhöhen. Das Festplattenarray wird durch Verwaltungsprogramme und einen Festplattencontroller zur Fehlerkorrektur gesteuert. RAID wird meist für Netzwerkserver eingesetzt. Recovery-CD enthält die Tools zum Einrichten von Festplatten und das Windows-Betriebssystem. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 247 SIMATIC S7/M7. Damit können von zentraler Stelle aus programmierbare Baugruppen, Text Displays und Operator Panels erreicht werden. Die Teilnehmer an der MPI können miteinander kommunizieren. SCSI-Schnittstelle Small Computer System Interface. Schnittstelle für den Anschluss von SCSI-Geräten (z.B. Festplattenlaufwerke, optische Laufwerke). SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 248 Die V.24-Schnittstelle ist eine genormte Schnittstelle zur Datenübertragung. An V.24- Schnittstellen können Drucker, Modems und andere Hardware-Bausteine angeschlossen werden. Wake on LAN (WoL) Wake on Local area network. Mit dieser Funktion kann der PC über die LAN-Schnittstelle gestartet werden. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 249: Warmstart
Wireless LAN oder drahtloses LAN ist ein lokales Netzwerk, das Daten über Radiowellen, infrarotes Licht oder eine andere, nicht drahtgebundene Technik überträgt. Wireless LAN kommt meist in Zusammenhang mit mobilen Computern in Büro- oder Fabrikumgebungen zum Einsatz. SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 250 Glossar SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 251: Index
CP 1616 onboard, 61, 132, 218, 219, 221 I/O-Adressen, 178 CPU, 152 Memory-Adressen, 182 Bestell-Nr., 27 Betriebsanzeigen, 18, 24 ETHERNET, 22 FAN, 23 Datenaustausch, 59 POWER, 22 Datensicherung, 132 PROFIBUS/MPI, 22 DiagMonitor, 17 TEMP, 23 Lüfterüberwachung, 66 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 252 Festplatten I/O-Adressen Partitionen, 49 Belegung, 178 Festplattenlaufwerk, 143 Identifikationsdaten, 26 Filter wechseln, 97 Image Filtermatte, 18 erstellen, 132 Firewall, 41 Installation Firmware-Lader, 221 Brenner- / DVD-Software, 130 Flash-Laufwerk Interruptzuordnung, 173, 181 Funktionalität, 43 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 253 Netzteil, 18 Raid-Controller-Software, 130 ausbauen, 108 Recovery Neustart, 40 Windows Vista, 127 Niederspannungsrichtlinie, 225 Recovery CD, 120, 124 Recovery-Funktionen, 124 Reparaturen, 9, 95 Reset-Taster, 18, 19, 175 Ressourcenbelegung, 86 Öffnen Restore DVD, 120, 121 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 254 USB-Schnittstelle, 14, 18 Speicherausbau, 143 User Password, 208 Speichererweiterung, 75 Speichermodule ausbauen, 77 einbauen, 75 Sprachauswahl Versions-Menü, 212 Windows Vista, 129 Versorgungsspannung, 33, 141 Staubschutz, 141 VGA-Schnittstelle, 14 Steckerbelegung Virenschutzsoftware, 41 Bedienpanel, 176 Steckplätze, 14 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 255 Wechselrahmen einbauen, 89 Windows Festplatte partitionieren, 123 installieren, 122 Sicherheitscenter, 41 Windows Vista, 41, 122 Recovery, 127 Windows Vista Ultimate, 16 Winkelprofile Einbauart, 29 Zertifikate, 226 Zugentlastung Ethernet-Kabel, 36 Zulassungen, 28, 145, 226 SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
Seite 256 Index SIMATIC Rack PC 647B Betriebsanleitung, 04/2009, A5E02147325-02...
