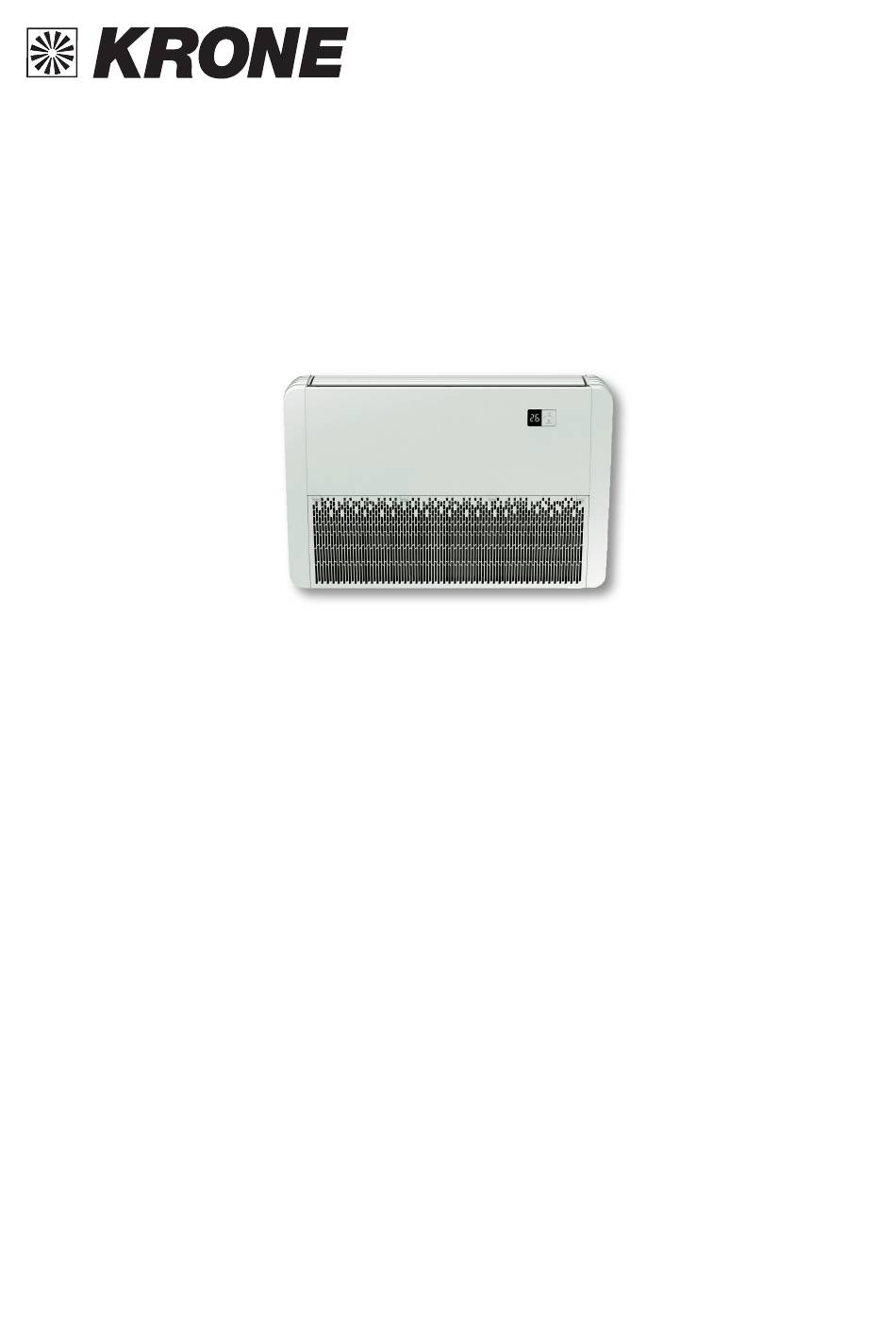

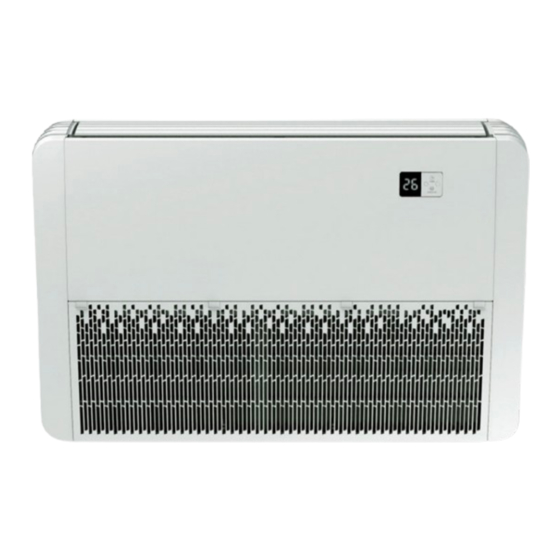

- Seite 1 Partner in Sachen Klima Installations- und Bedienungsanleitung Universaltruhen GTH-V3 (ON/OFF) Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
INhAlt Spezifikationen ....................................2 Allgemein, lieferung, Beschreibung ............................3 Installation ......................................4 Abmessungen ....................................5 Kondensatleitung .................................... 6 Kältemittelleitungen ..................................7 Elektrischer Anschluss .................................. 7 Infrarot-Fernbedienung ................................9 Betriebsarten ....................................10 Fehlercodes ....................................11 Wartung ......................................11 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. R407C R410A Für Druckfehler und Irrtümer übernehmen wir keine haftung! -
Seite 3: Spezifikationen
SPEzIFIKAtIONEN Wandgerät Wandgerät 14-MECH-V3 18-MECH-V3 24-MECH-V3 36-MECH-V3 Kühlleistung 3,30 5,00 7,00 8,80 3,85 5,85 7,60 9,37 heizleistung Betriebsspannung V/Ph/hz 230/1/50 230/1/50 230/1/50 230/1/50 Nennleistungsaufnahme Stromaufnahme 0,60 0,62 1,10 1,52 luftvolumenstrom 1000 1100 1200 1500 Schalldruckpegel dB(A) 38-42 38-42 38-42 39-43 Flüssigkeitsleitung zoll-mm 1/4 - 6,35... -
Seite 4: Einleitung
EINlEItuNG n Allgemein Dieses Dokument enthält die Installationsanleitung der universaltruhen Gth-V3 (ON/OFF). Die Installation muss von einer dafür zugelassenen und kompetenten Person durchgeführt werden. Diese muss sich an geltende Gesetze halten und die Klimaanlage fachgerecht installieren. Bei Nichtbeachtung dieser Installati- onsanleitung weist der hersteller jegliche haftung zurück und die Gewährleistung erlischt. - Seite 5 INStAllAtION n INNENGERÄT INSTALLIEREN Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Dieser Absatz erklärt, wie der Installationsort zu wählen und einzurichten ist. Bezüglich des VS muss auf seine eigene Dokumentation verwiesen werden. Installationsort: Die IG dürfen nicht in aggressiven umgebungen installiert werden. Es sind folglich Orte mit aggressiven Dämpfen, Flüssigkeitsspritzern, erhöhter Staubbelastung und solche in Meeresnähe zu vermeiden.
- Seite 6 INStAllAtION n Wandmontage oder horizontale Installation Vertikal Horizontal Min. Min. Min. 50 Min. 50 Flüssigkeitsleitung Sauggasleitung Kondensatleitung Flüssigkeitsleitung Sauggasleitung Kondensatleitung 14-MECH-V3 1050 1/4˝ 1/2˝ 25 mm 18-MECH-V3 24-MECH-V3 1050 3/8˝ 5/8˝ 25 mm 36-MECH-V3 1300 1185 3/8˝ 3/4˝ 25 mm um die linke und rechte Abdeckung zu entfernen, öffnen Sie die Filterhalterungen.
-
Seite 7: Kondensatleitung
INStAllAtION n KONDENSATLEITUNG Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Der Kondensatanschluss dient dazu, das Kondensatwasser abzuleiten. Es muss durch die Schwerkraftströmung schnell abfließen und über den Anschluss an eine Abwasserleitung entsorgt werden. Die Geräte sind nicht mit einer Kondensatpumpe ausgestattet. Der Installateur muss den Kondensatfluss mit einem Gefälle am Gerät sicherstellen. -
Seite 8: Anschluss Der Kältemittelleitungen
INStAllAtION n ANSCHLUSS DER KÄLTEMITTELLEITUNGEN Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Es ist ratsam, umfassende Vorsichtsmaßnahmen für die Installation der Kältemittelleitungen zu ergreifen. Insbesondere die Anzahl der Rohrbiegungen muss beschränkt sein. Die Saugleitung 2% neigen und Ölfallen vorsehen, um eine gute Ölzirkulation zu gewährleisten. - Seite 9 INStAllAtION GTH-14-MECH-V3 / GTH-18-MECH-V3 Die Verbindungskabel zwischen Außen- und Innengerät müssen vom folgenden typ sein: Anzahl der leiter Außengerät Verbindungskabel Stromversorgung Kompressor 4-Wege-Ventil Ventilator Frostschutzfühler FW nur Kühlen 4G x 1,5 FW Wärmepumpe 5G x 1,5 FA nur Kühlen 5G x 1,5 FA Wärmepumpe 8G x 1,5 GTH-24-MECH-V3 / GTH-36-MECH-V3...
-
Seite 10: Betrieb
BEtRIEB n INFRAROT-FERNBEDIENUNG 1 ON/OFF Das Gerät ein- / ausschalten 2 tEMP Kann die eingestellte temperatur um 1°C erhöhen oder senken (einstellbar von 16°C bis 32°C) 3 MODE Wählt den Automatikmodus, Kaltentfeuchtung, heizung oder lüftung 4 FAN SPEED Wählt die lüftergeschwindigkeit (niedrig, mittel, hoch oder automatisch) 5 tIMER Stellt den Countdown ein, um das Gerät nach einer bestimmten zeit zu starten oder zu stoppen... -
Seite 11: Betriebsarten
BEtRIEB n BETRIEBSARTEN AutOMAtISChER MODuS (AutO): um den automatischen Modus zu aktivieren, drücken Sie die MODE-taste auf der Fernbedienung, bis das Symbol vor AutO erscheint. Im automatischen Modus werden die Solltemperatur und die Ventilatorgeschwindigkeit automatisch entsprechend der Raumtemperatur ausgewählt, um den besten Komfort für den Benutzer zu gewährleisten. RAuMtEMPERAtuR MODuS AutOMAtISChE SOlltEMPERAtuR... -
