Konfiguration
Außenaufstellung im Lieferumfang beigepackt:

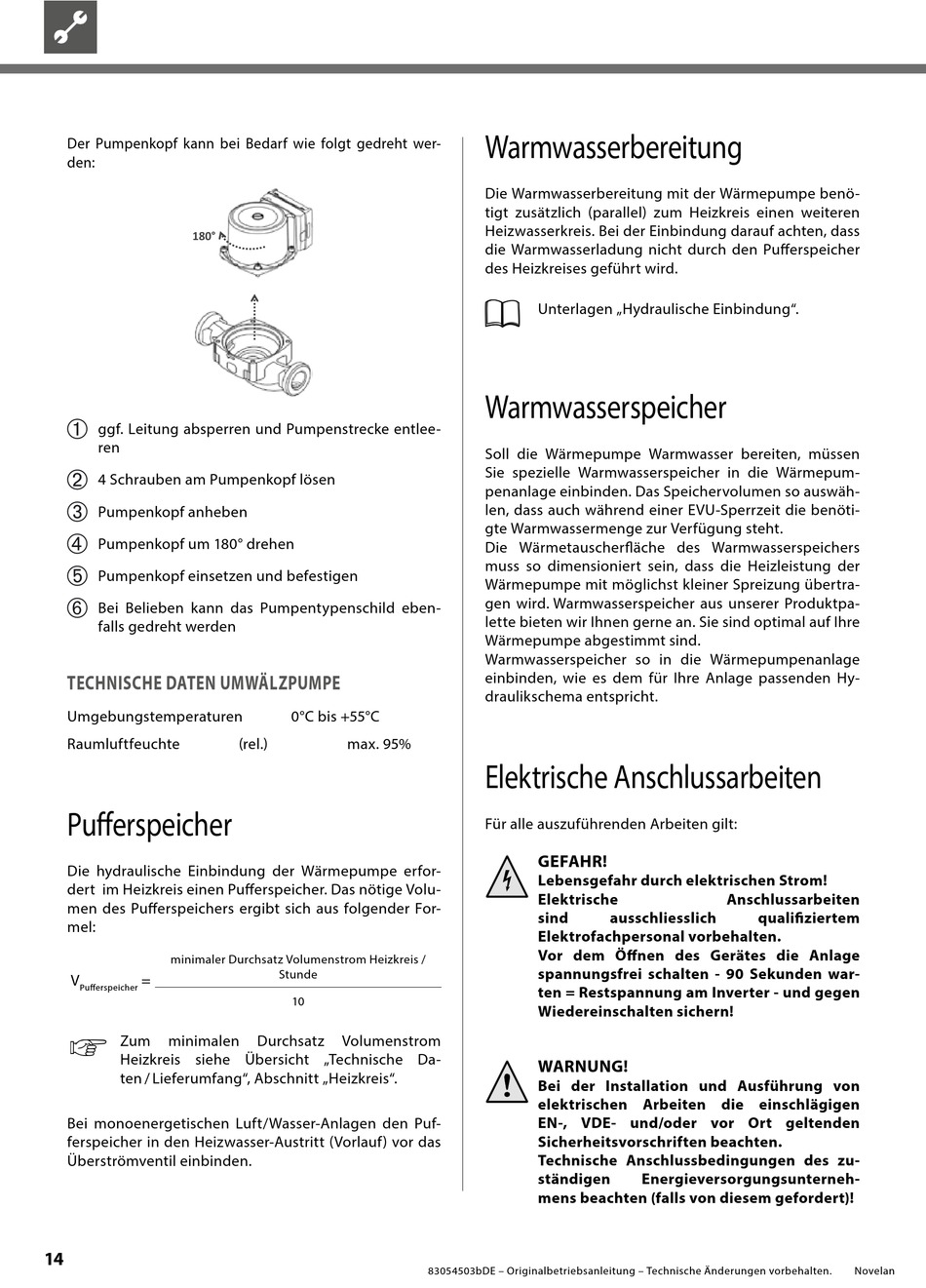

Der Pumpenkopf kann bei Bedarf wie folgt gedreht wer-
Die Flussrichtung (Auslieferungszustand nach
unten drückend) kann vor Ort durch Lösen und
den:
Drehen des Pumpenkopfes um 180°C angepasst
werden.
180°
Gehen Sie hierzu wie folgt vor:
ggf. Leitung absperren und Pumpenstrecke entlee-
1. ggf. Leitung absperren und
ren
Pumpenstrecke entleeren
2. 4 Schrauben am Pumpenkopf lösen
3. Pumpenkopf anheben
4 Schrauben am Pumpenkopf lösen
4. Pumpenkopf um 180° drehen
5. Pumpenkopf einsetzen und befestigen
6. Bei Belieben kann das Pumpentypenschild
Pumpenkopf anheben
ebenfalls gedreht werden
Pumpenkopf um 180° drehen
Pumpenkopf einsetzen und befestigen
Bei Belieben kann das Pumpentypenschild eben-
falls gedreht werden
TECHNISCHE DATEN UMWÄLZPUMPE
Umgebungstemperaturen
Raumluftfeuchte
Pufferspeicher
Die hydraulische Einbindung der Wärmepumpe erfor-
dert im Heizkreis einen Pufferspeicher. Das nötige Volu-
men des Pufferspeichers ergibt sich aus folgender For-
mel:
minimaler Durchsatz Volumenstrom Heizkreis /
V
=
Pufferspeicher
Zum
minimalen
Heizkreis siehe Übersicht „Technische Da-
ten / Lieferumfang", Abschnitt „Heizkreis".
Bei monoenergetischen Luft/Wasser-Anlagen den Puf-
ferspeicher in den Heizwasser-Austritt (Vorlauf) vor das
Überströmventil einbinden.
14
der
Wärmepumpe
zur
Die Umwälzpumpe darf nur senkrecht verbaut
werden. Daraus ergeben sich zwei zugelassene
Installationsmöglichkeiten:
1. senkrecht,
Auslieferungszustand
2. senkrecht, nach oben drückend
Pumpengehäuse um 180° drehen
3. waagrecht, nach oben drückend
Pumpengehäuse um 180° drehen
4. waagrecht, nach unten drückend
Auslieferungszustand
HINWEIS
Der Pumpenkopf darf sich keinesfalls oberhalb
bzw. unterhalb einer waagrechten Rohrführung
sein!
.
TECHNISCHE DATEN UMWÄLZPUMPE
Heizwassertemperaturen
Umgebungstemperaturen
Raumluftfeuchte (rel.)
0°C bis +55°C
(rel.)
max. 95%
Stunde
10
Durchsatz
Volumenstrom
nach
unten
drückend
Warmwasserbereitung
Die Warmwasserbereitung mit der Wärmepumpe benö-
tigt zusätzlich (parallel) zum Heizkreis einen weiteren
Heizwasserkreis. Bei der Einbindung darauf achten, dass
die Warmwasserladung nicht durch den Pufferspeicher
des Heizkreises geführt wird.
Unterlagen „Hydraulische Einbindung".
‐10°C bis +95°C
0°C bis +55°C
max. 95%
Warmwasserspeicher
Soll die Wärmepumpe Warmwasser bereiten, müssen
Sie spezielle Warmwasserspeicher in die Wärmepum-
penanlage einbinden. Das Speichervolumen so auswäh-
len, dass auch während einer EVU-Sperrzeit die benöti-
gte Warmwassermenge zur Verfügung steht.
Die Wärmetauscherfläche des Warmwasserspeichers
muss so dimensioniert sein, dass die Heizleistung der
Wärmepumpe mit möglichst kleiner Spreizung übertra-
gen wird. Warmwasserspeicher aus unserer Produktpa-
lette bieten wir Ihnen gerne an. Sie sind optimal auf Ihre
Wärmepumpe abgestimmt sind.
Warmwasserspeicher so in die Wärmepumpenanlage
einbinden, wie es dem für Ihre Anlage passenden Hy-
draulikschema entspricht.
Elektrische Anschlussarbeiten
Für alle auszuführenden Arbeiten gilt:
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische
sind
Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei schalten - 90 Sekunden war-
ten = Restspannung am Inverter - und gegen
Wiedereinschalten sichern!
WARNUNG!
Bei der Installation und Ausführung von
elektrischen Arbeiten die einschlägigen
EN-, VDE- und/oder vor Ort geltenden
Sicherheitsvorschriften beachten.
Technische Anschlussbedingungen des zu-
ständigen
mens beachten (falls von diesem gefordert)!
83054503bDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten.
Anschlussarbeiten
ausschliesslich
qualifiziertem
Energieversorgungsunterneh-
