Betriebsanleitung – JVM-104-O16
8.4 Serielle Schnittstelle RS-232
Das Gerät JVM-104-O16 verfügt über eine freiprogrammierbare RS-232-Schnitt-
stelle.
8.4.1 Funktionsweise
Das Betriebssystem des Geräts stellt für die freiprogrammierbare serielle Schnitt-
stelle einen Empfangspuffer und einen Sendepuffer zur Verfügung. Die Puffer er-
möglichen, die Übertragungsgeschwindigkeit zwischen dem Anwendungspro-
gramm und der seriellen Schnittstelle anzupassen.

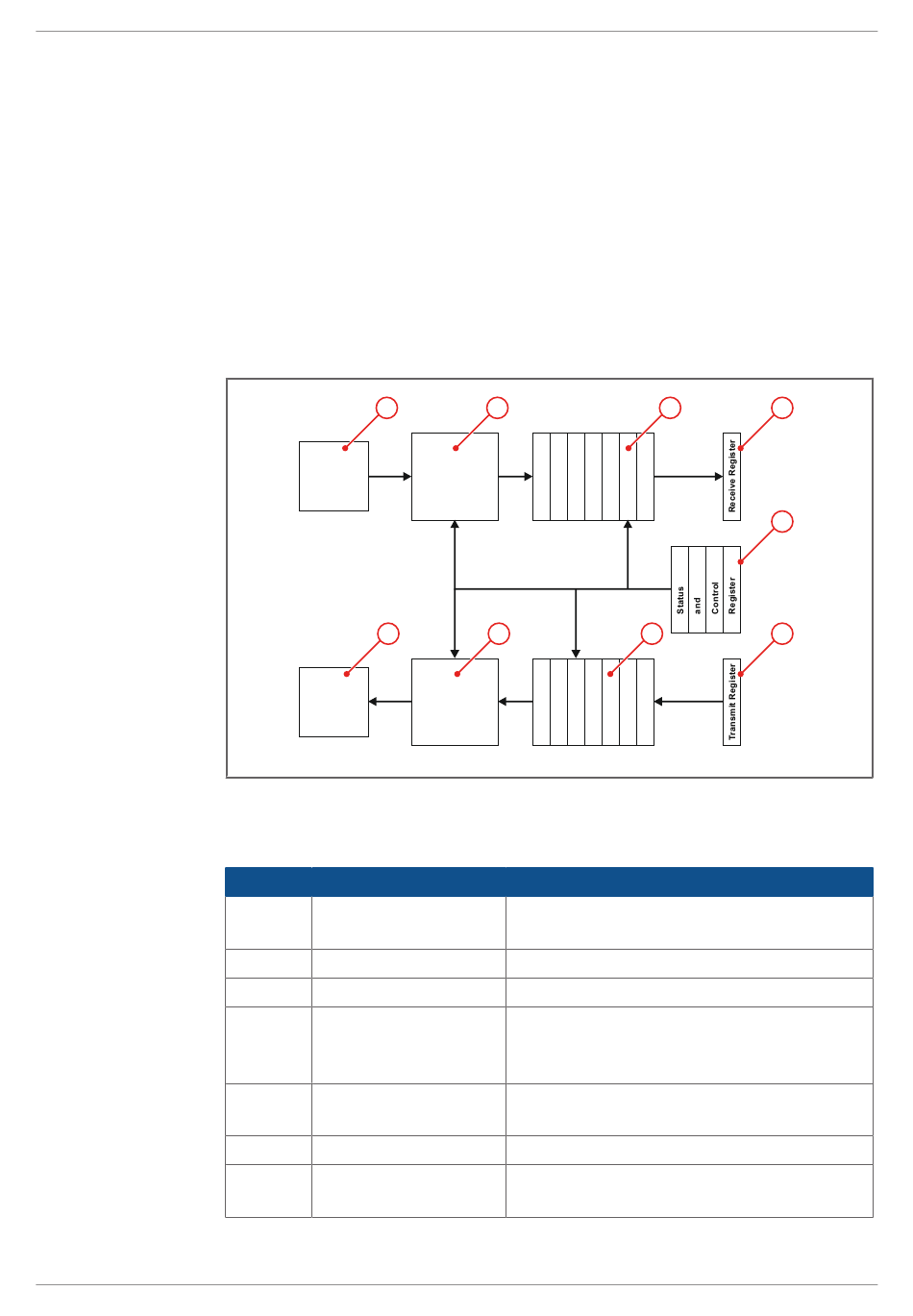

Die folgende Abbildung zeigt das Blockdiagramm der freiprogrammierbaren seri-
ellen Schnittstelle:
1
Driver
9
Driver
Abb. 16: Blockdiagramm serielle Schnittstelle
Die freiprogrammierbare serielle Schnittstelle besteht aus den folgenden Teilen:
Nummer Teil
1
Schnittstellentreiber
2
Empfänger
3
Empfangspuffer
4
Empfangsregister
5
Schnittstellentreiber
6
Sender
7
Sendepuffer
2
Receive-FIFO
Receiver
8
Transmitter
Transmit-FIFO
Funktion
Wandelt die Signale der Schnittstelle in in-
terne Signalpegel um
Führt die Seriell-Parallel-Wandlung durch
Zwischenpuffer für empfangene Zeichen
Durch einen Lesezugriff auf dieses Register
werden die empfangenen Zeichen aus dem
Empfangspuffer (3) gelesen
Wandelt die internen Signalpegel in die Si-
gnale der Schnittstelle um
Führt die Parallel-Seriell-Wandlung durch
Zwischenpuffer für die zu sendenden Zei-
chen
Programmierung | 8
3
4
5
7
6
