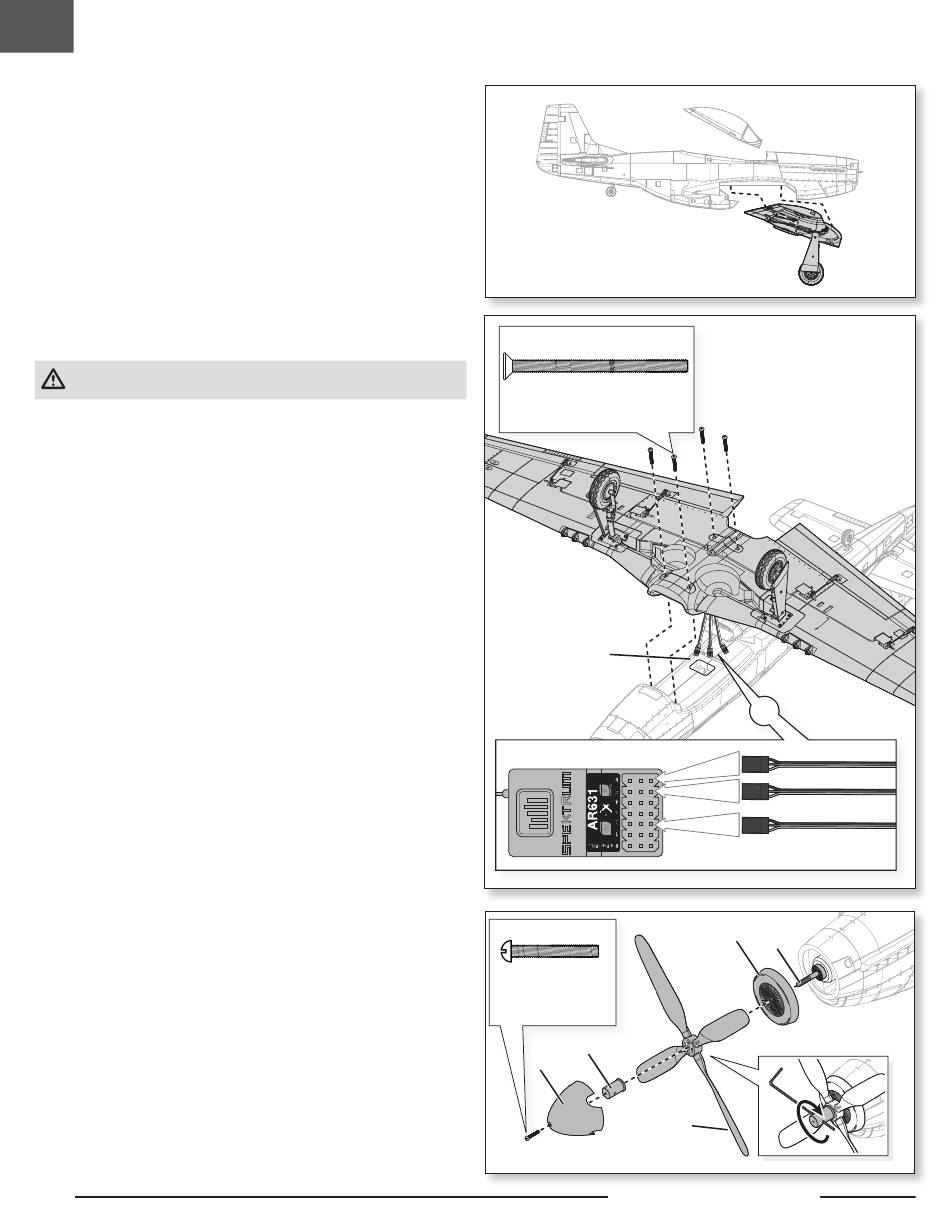

Montage der Tragfläche
1. Die Kanzelabdeckung entfernen.
2. Führen Sie die Servostecker von Klappe, einziehbarem Fahrwerk und Querruder
(A) durch die Öffnung (B) an der Unterseite des Rumpfes wie angezeigt.
Tipp: Bei Bedarf mit einer Klemme oder Zange die Servostecker in den Rumpf
ziehen.
3. Die Steuerflächenservos laut der Tabelle auf der rechten Seite mit ihren
jeweiligen Anschlüssen am Empfänger verbinden.
WICHTIG: Die Querruder müssen mit einem Y-Kabelbaum (mitgeliefert) an AILE
(Kanal Nr. 2) des Empfängers angeschlossen sein, damit das AS3X
ordnungsgemäß funktioniert.
4. Flügel und Rumpf ausrichten und mit den beiliegenden 4 Senkkopf-
Maschinenschrauben M3 x 40mm (C) in der richtigen Position befestigen.
(Verwenden Sie einen 2-mm-Inbusschlüssel.)
ACHTUNG: Die Kabel beim Befestigen der Tragfläche am Rumpf NICHT
zusammendrücken oder anderweitig beschädigen.
5. Die Kanzelabdeckung wieder auf dem Rumpf montieren.
Das Zerlegen erfolgt in der umgekehrten Reihenfolge.

Montage der Propeller

WICHTIG: Es wird empfohlen, den Propeller erst anzubringen, nachdem sämtliche
System-Setups abgeschlossen sind, um die Gefahr eines versehentlichen Propel-
lerkontakts zu vermeiden.
1. Montieren Sie Spinnerrückplatte (E), Propeller (D) und Klemmbuchse (C) auf
der Propellermutter (F). Die Größenangabe (10,5 x 8) des Propellers muss für
den ordnungsgemäßen Propellerbetrieb nach außen weisen.
2. Propellermutter mit einem kleinen Schraubendreher oder Sechskant durch die
kleine Öffnung festziehen (Einsatz).
3. Der Spinner (B) mit einer M3 x 20mm Kopfschraube (A) ausrichten und
montieren. (Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 1)
24
-System
®
(4) M3 x 40mm
Maschinenschraube
A
M3 x 20mm
Rundkopfschraube
B
C
Senkkopf-
B
6
5
2
E
C
D
P-51D Mustang 1.2m
A
Klappen
Einfahrvorrichtungen
Querruder
F
