Fronius Ohmpilot Bedienungsanleitung Seite 23

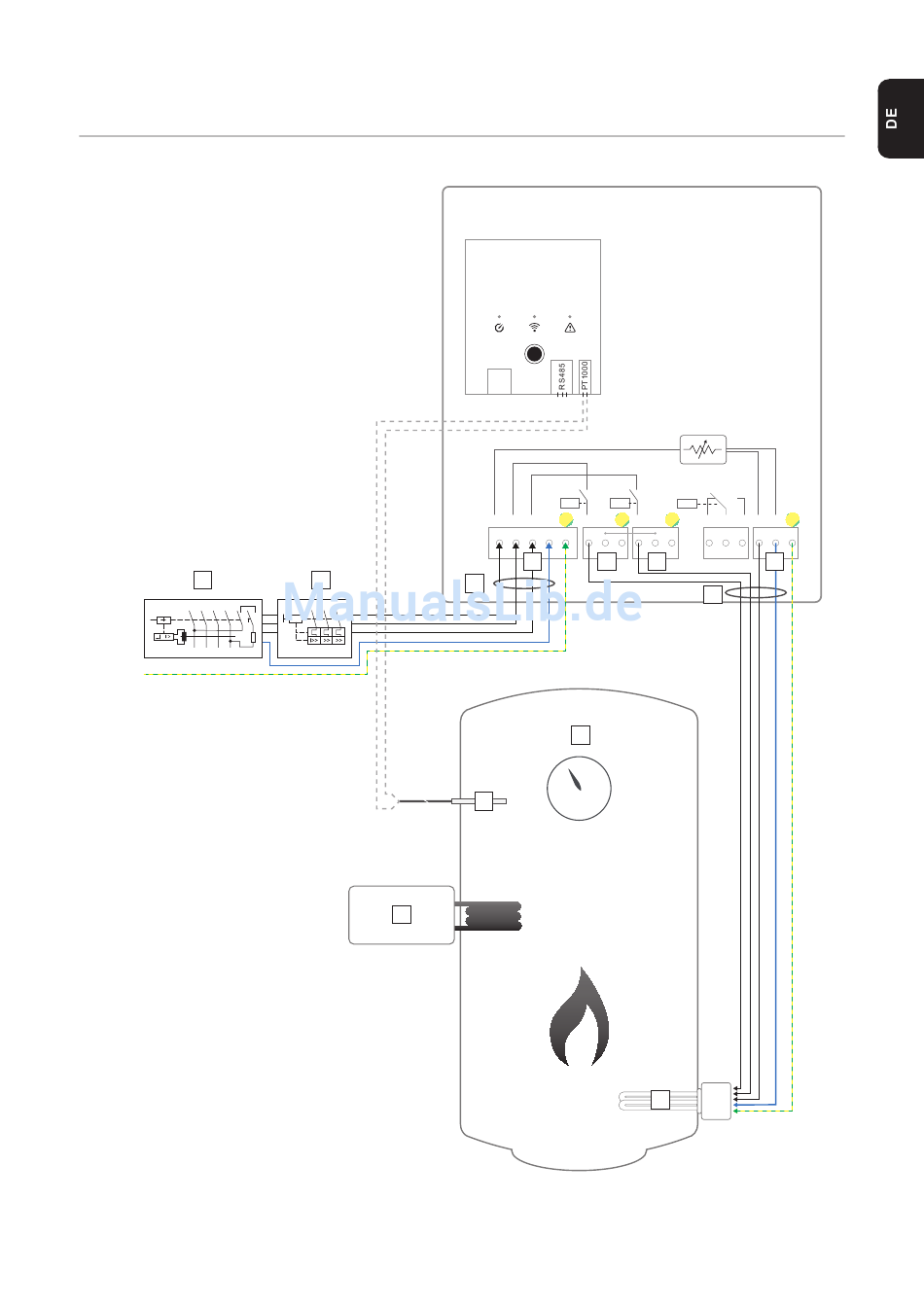

3-phasiger Heizstab 900 W bis 9 kW
Anwendungs-
beispiel 2
9
1 3 5 7
2 4 6 8
WICHTIG! Plug & Play - Bei dieser Anwendung sind nach erfolgreicher Verbindung zum
Wechselrichter keine weiteren Einstellungen notwendig.
