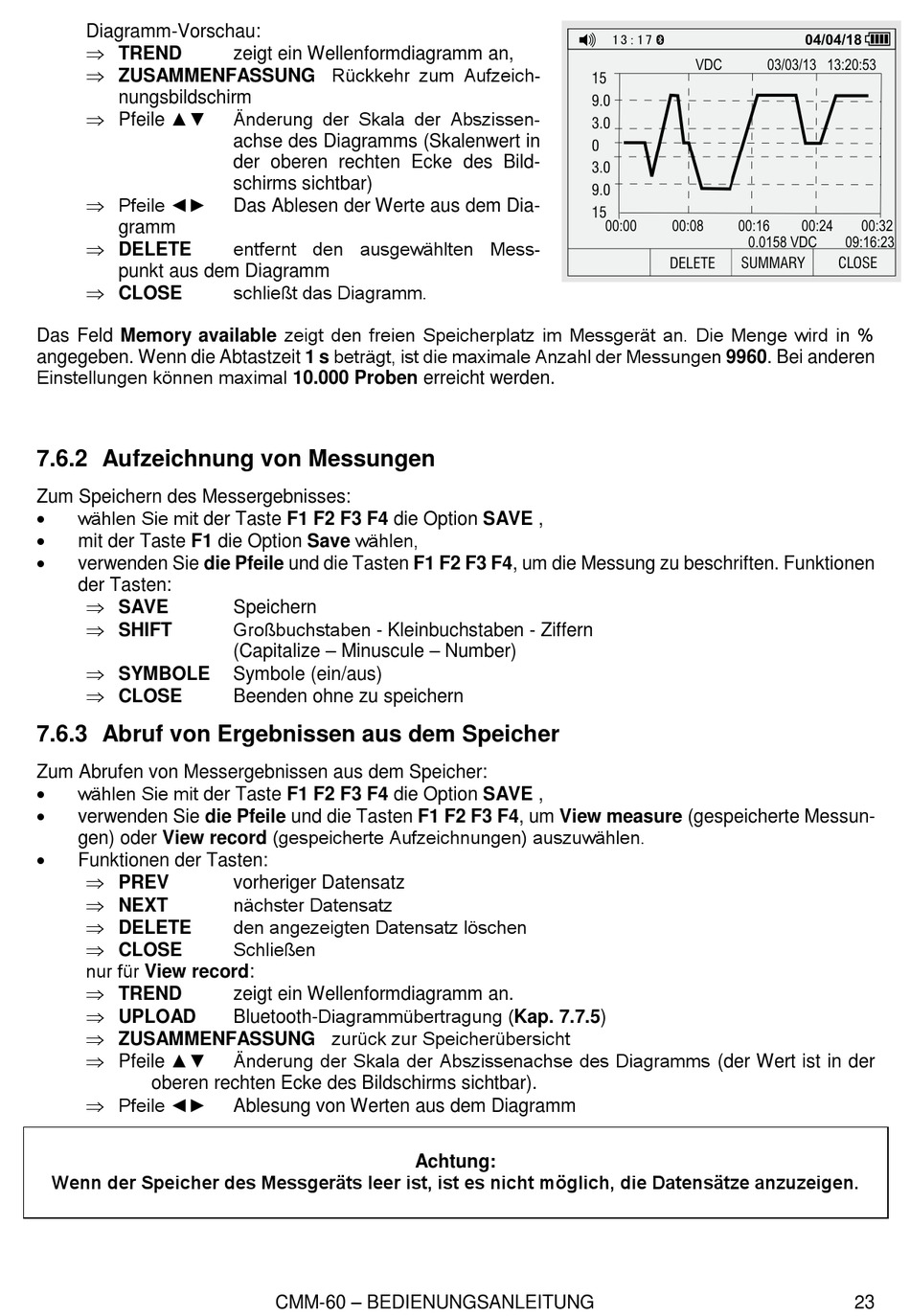

Aufzeichnung Von Messungen; Abruf Von Ergebnissen Aus Dem Speicher - Sonel CMM-60 Bedienungsanleitung

Diagramm-Vorschau:
 TREND
 ZUSAMMENFASSUNG Rückkehr zum Aufzeich-
nungsbildschirm
 Pfeile ▲▼
 Pfeile ◄►
gramm
 DELETE
punkt aus dem Diagramm
 CLOSE
Das Feld Memory available zeigt den freien Speicherplatz im Messgerät an. Die Menge wird in %
angegeben. Wenn die Abtastzeit 1 s beträgt, ist die maximale Anzahl der Messungen 9960. Bei anderen
Einstellungen können maximal 10.000 Proben erreicht werden.

7.6.2 Aufzeichnung von Messungen

Zum Speichern des Messergebnisses:

wählen Sie mit der Taste F1 F2 F3 F4 die Option SAVE ,

mit der Taste F1 die Option Save wählen,

verwenden Sie die Pfeile und die Tasten F1 F2 F3 F4, um die Messung zu beschriften. Funktionen
der Tasten:
 SAVE
 SHIFT
 SYMBOLE
 CLOSE

7.6.3 Abruf von Ergebnissen aus dem Speicher

Zum Abrufen von Messergebnissen aus dem Speicher:

wählen Sie mit der Taste F1 F2 F3 F4 die Option SAVE ,

verwenden Sie die Pfeile und die Tasten F1 F2 F3 F4, um View measure (gespeicherte Messun-
gen) oder View record (gespeicherte Aufzeichnungen) auszuwählen.

Funktionen der Tasten:
 PREV
 NEXT
 DELETE
 CLOSE
nur für View record:
 TREND
 UPLOAD
 ZUSAMMENFASSUNG zurück zur Speicherübersicht
 Pfeile ▲▼
oberen rechten Ecke des Bildschirms sichtbar).
 Pfeile ◄►
Wenn der Speicher des Messgeräts leer ist, ist es nicht möglich, die Datensätze anzuzeigen.
zeigt ein Wellenformdiagramm an,
Änderung der Skala der Abszissen-
achse des Diagramms (Skalenwert in
der oberen rechten Ecke des Bild-
schirms sichtbar)
Das Ablesen der Werte aus dem Dia-
entfernt den ausgewählten Mess-
schließt das Diagramm.
Speichern
Großbuchstaben - Kleinbuchstaben - Ziffern
(Capitalize – Minuscule – Number)
Symbole (ein/aus)
Beenden ohne zu speichern
vorheriger Datensatz
nächster Datensatz
den angezeigten Datensatz löschen
Schließen
zeigt ein Wellenformdiagramm an.
Bluetooth-Diagrammübertragung (Kap. 7.7.5)
Änderung der Skala der Abszissenachse des Diagramms (der Wert ist in der
Ablesung von Werten aus dem Diagramm
CMM-60 – BEDIENUNGSANLEITUNG
Achtung:
23
