BA01387R/09/DE/02.22-00
71599612
2022-12-22
Gültig ab Version
ENU000A, V2.04.xx
Products
Betriebsanleitung
Memograph M, RSG45
Advanced Data Manager
Zusatzanleitung Option Telealarm für Alarmmeldungen
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Memograph M RSG45

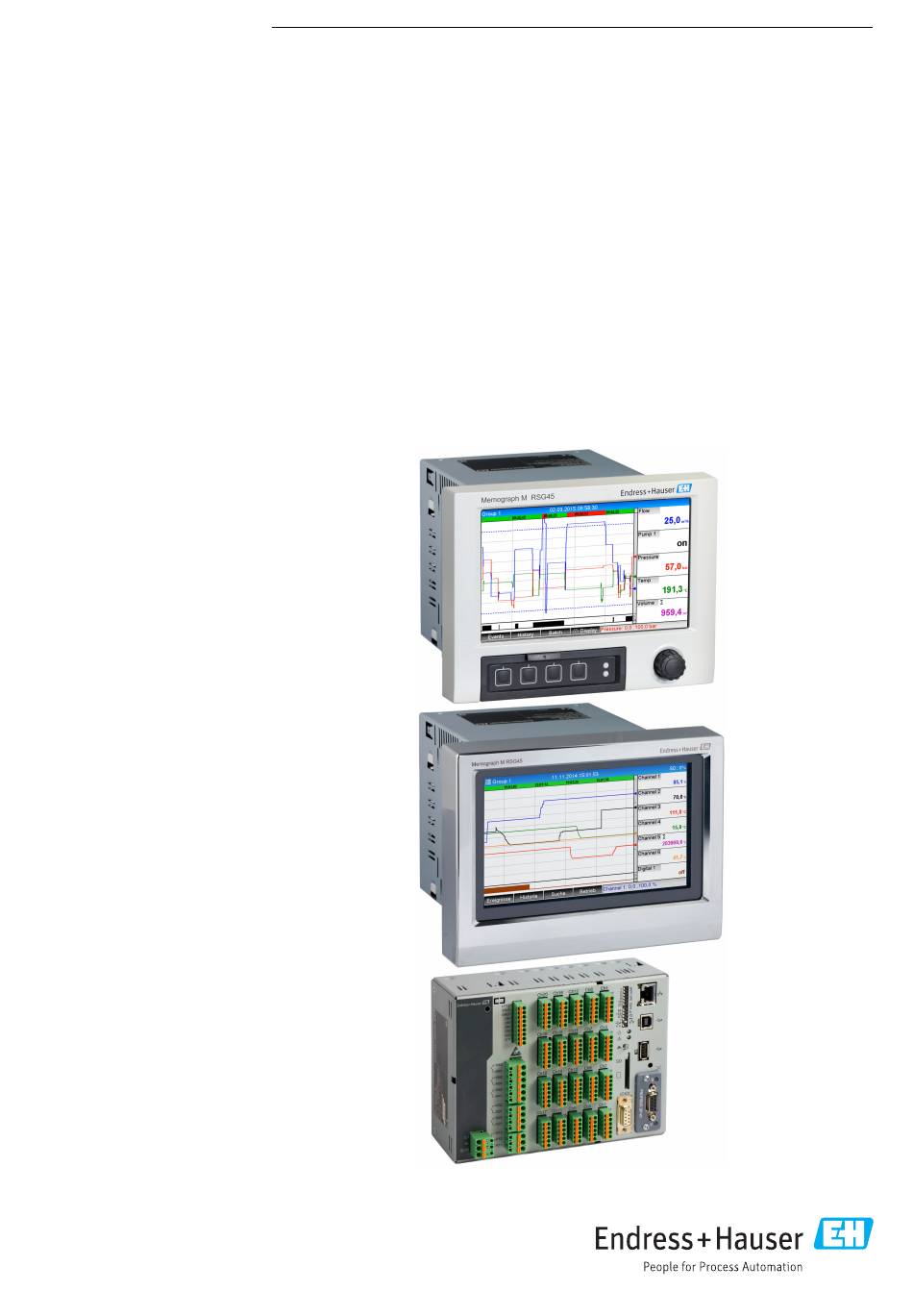

  • Seite 1 Products Solutions Services BA01387R/09/DE/02.22-00 71599612 2022-12-22 Gültig ab Version ENU000A, V2.04.xx Betriebsanleitung Memograph M, RSG45 Advanced Data Manager Zusatzanleitung Option Telealarm für Alarmmeldungen...
  • Seite 3: Inhaltsverzeichnis

    ......20 Technische Daten ....20 Endress+Hauser...
  • Seite 4: Allgemeine Beschreibung Der

    Dokumentationen. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Voraussetzungen und Software Historie Ab Field Data Manager (FDM) Software-Version V1.25.0.0 wird die Option Telealarm unterstützt. Die aktuelle Version der Software ist im Lieferumfang enthalten. Installations- hinweise siehe Betriebsanleitung.
  • Seite 5: Alarmstatistik

    Häufigkeit Dauer 08:59:00 – 08:59:59 10 s 09:00:00 – 09:00:59 60 s 09:01:00 – 09:01:59 11 s Sicherheit und Gefahren Das im Gerät verwendete Betriebssystem ist mit Schutzmechanismen ausgestattet, die eine typische Bedrohung der Gerätesoftware von Außen vermeiden kann. Endress+Hauser...
  • Seite 6: Geräteeinstellung, Setup Der Applikation

    Einstellungen für die Alarmierung über ein an das Gerät angeschlossenes Modem oder per E-Mail. Je nach gewählter Funktion passt sich die Bedienoberfläche des Gerätes an, so dass jeweils nur erforderliche Parameter geprüft/eingestellt werden müssen. A0051857  2 Experte → Applikation → Telealarm Endress+Hauser...
  • Seite 7 Hier kann eingestellt werden, ob das Versenden einer SMS eine gerade laufende Ausle- sung von Messwerten unterbricht (Priorität: Ver- senden der SMS) oder mit dem Versenden gewartet wird, bis die Auslesung abgeschlossen ist (Priorität: Auslesen von Daten). Auswahlliste: Versenden der SMS, Auslesen von Daten Endress+Hauser...
  • Seite 8 Der Anrufversuch wird nach 60s abgebrochen, falls die Gegenstelle nicht abnimmt. Hinweis: Nicht jedes Mobiltelefon/Provider unter- stützt diese Funktion (Datenanruf muss unter- stützt werden). Hinweis: Funktion nur sinnvoll, wenn der Empfän- ger ein Mobiltelefon ohne Rufnummernunterdrü- ckung hat! Auswahlliste: nein, ja Endress+Hauser...
  • Seite 9 Geben Sie hier das Passwort zur Authentifizierung ein. Wenden Sie sich gegebenenfalls an Ihren Netzwerkadministrator oder E-Mail-Provider. Texteingabe: max. 22-stellig. Untermenü "Telefonnummern" Geben Sie hier alle Telefonnummern ein, an die bei Alarm eine Meldung gesendet werden soll. Hinweis: Die Zuordnung zu den Alarmen erfolgt später. Endress+Hauser...
  • Seite 10 Mail-Server nicht erreichbar, …) wird der Versand nicht wiederholt. Auswertung 1-4 510140-000 bis Auswahlliste: ja, nein 510143-000 Empfänger 1-2 auswählen 510144-000 bis Wählen Sie aus, an wen die Auswertung geschickt 510145-000 werden soll. Auswahlliste: nicht benutzt, Telefonnummer xx, E-Mail-Adresse xx Endress+Hauser...
  • Seite 11 510204-034 Auswahlliste: nicht benutzt, Telefonnummer x, E- Mail-Adresse x Hinweis: Nur auswählbar, wenn bereits eine Num- mer oder E-Mail-Adresse eingegeben wurde (siehe Applikation → Telealarm → Allgemein → Tele- fonnummern/E-Mail-Adressen) Empfänger 2 (Siehe Empfänger 1) 510205-000 bis 510205-034 Endress+Hauser...
  • Seite 12: Setup → Erweitertes Setup → Applikation → Signalauswertung (Alarmstatistik)

    Hier sind nur die für den Telealarm relevanten Einstellungen beschrieben. Alle ande- ren Funktionen der Signalauswertung siehe Betriebsanleitung. Je nach gewählter Funktion passt sich die Bedienoberfläche des Gerätes an, so dass jeweils nur erforderliche Parameter geprüft/eingestellt werden müssen. A0051861  5 Setup → System → Signalauswertung → Alarmstatistik Endress+Hauser...
  • Seite 13: Setup → Erweitertes Setup → Kommunikation → Ethernet

    Handy oder einen PC kann über die Fernsteuerung der Geräte-Relais z. B. ein akustisches oder optisches Signal oder auch eine Pumpe ein- bzw. ausgeschaltet werden, bevor eine Person vor Ort ist. Hier sind nur die für den Telealarm relevanten Einstellungen beschrieben. Alle ande- ren Funktionen der Ausgänge und Relais siehe Betriebsanleitung. Endress+Hauser...
  • Seite 14 Befehls vorhanden sein. Die Befehle werden unabhängig von der Groß-/ Kleinschreibung erkannt. Der Sender erhält eine Statusmeldung per SMS zurück. Die geänderten Einstellungen werden erst wirksam, wenn der Anzeigebetrieb (Grup- pendarstellung) nach der Parametrierung wieder aufgenommen wird. Das Verlassen der Bedienmenüs erfolgt durch wiederholte Auswahl des Menüpunktes Zurück. Endress+Hauser...
  • Seite 15: Handhabung Im Betrieb

    3. Mindestens 2 Telefonnummern unter Setup → Erweitertes Setup → Applikation → Telealarm → Allgemein → Telefonnummern anlegen. 4. Notwendige Einstellungen unter Setup → Erweitertes Setup → Applikation → Tele- alarm → Alarm x: An alle Empfänger senden: nein 5. Empfänger x: "Mobiltelefon". Mindestens 2 Empfänger müssen zugewiesen werden. Endress+Hauser...
  • Seite 16 Weiterleiten wählen und die Telefonnummer aus dem Adressbuch auswählen. Erst wenn eine gültige Meldungs-ID an das Gerät zurückgesendet wird, gilt die SMS als erfolgreich versendet. Wenn mehrere Ereignisse gleichzeitig auftreten, werden diese nacheinander versen- det. Es kann daher zu einer Zustellverzögerung kommen (keine Echtzeitalarmierung). Endress+Hauser...
  • Seite 17: Werte Per Mobiltelefon/Sms Abfragen

    <Datum/Zeit> = Zeitpunkt an dem die Momentanwerte gemessen wurden (im Format, dass am Gerät eingestellt ist) <Kanalbezeichnung> = Kanalbezeichnung <Wert> = Messwert <Dim> = Einheit/Dimension <Zählerart> = Art der Auswertung (Optional, d. h. nur wenn Zähler ausgelesen werden) Werte einer Gruppe abfragen Endress+Hauser...
  • Seite 18: Das Ereignislogbuch/Audit Trail

    <Wert> = Messwert <Dim> = Einheit/Dimension 2.6.4 Das Ereignislogbuch/Audit Trail Im laufenden Betrieb kann in der Messwertdarstellung durch Drücken der Softkey-Taste 1 (frei definierbar) oder über Hauptmenü → Anzeige/Betrieb → Ereignislogbuch/Audit Trail das Ereignislogbuch aufgerufen werden: A0051863  8 Ereignislogbuch/Audit Trail Endress+Hauser...
  • Seite 19: Alarmstatistik In Der Signalauswer

    Das Gerät zeigt Informationen über den Status der einzelnen Alarme an. Die Informatio- nen werden unter Hauptmenü → Diagnose → Status Telealarm angezeigt. Diese Funktion steht nur zur Verfügung, wenn der Telealarm unter Setup → Applika- tion → Telealarm eingeschaltet und vollständig parametriert wurde. Endress+Hauser...
  • Seite 20: Testfunktion Der Ferngesteuerten

    Version mit Navigator und Frontschnittstellen: Zusätzlich signalisiert eine rote LED Fehler, bzw. blinkt bei Warnung oder Wartungsbe- darf. Ausführliche Fehlerhinweise mit Problemlösungen finden Sie im Kapitel Diagnose und Störungsbehebung der Betriebsanleitung. Technische Daten Für diese Geräteoption gelten die Technischen Daten der Betriebsanleitung. Endress+Hauser...
  • Seite 24 *71599612* 71599612 www.addresses.endress.com...
