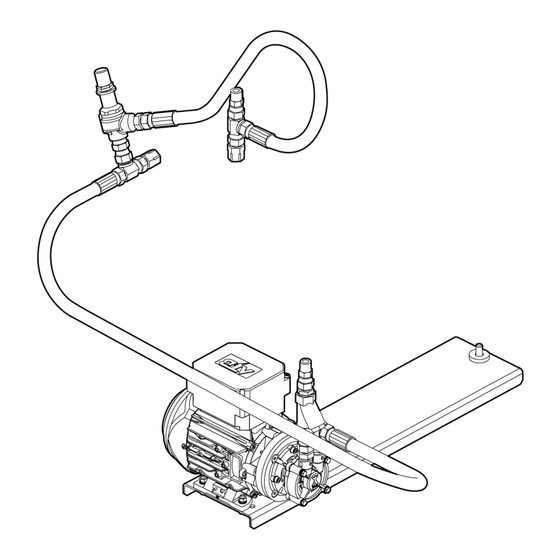

- Seite 1 M528-09-862 Ausgabe A Betriebsanleitung CXS Wasserpumpe – Zubehörsatz Beschreibung Bestellnummer CXS Wasserpumpe – Zubehörsatz (4 l/min bei 2 bar) M528-09-300 Übersetzung der ursprünglichen Anleitung...
- Seite 2 Diese Seite bleibt frei.
-
Seite 3: Inhaltsverzeichnis
Nummer der Publikation Betriebsanleitung für das CXS-Pumpsystem ................. M528-00-882 Speck Pumpen – Betriebsanleitung Speck Pumpen – zusätzliche ATEX-Betriebsbedingungen Zusätzliche ATB-Betriebsbedingungen – Industriemotoren © Edwards Limited 2013. Alle Rechte vorbehalten. Seite i Edwards und das Edwards-Logo sind Marken von Edwards Limited. - Seite 4 M528-09-862 Ausgabe A Marken ® Loctite ist eine eingetragene Marke der Henkel Corporation Seite ii © Edwards Limited 2013. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
-
Seite 5: Einführung
Produktbeschreibung Der 4 l/min bei 2 bar-Zubehörsatz der Wasserpumpe wird an die Wassereinlassversorgung angeschlossen und soll den Wasserversorgungsdruck verstärken, um einen Minimaldurchsatz durch die CXS-Pumpe von 4 l/min zu ermöglichen. (T3-Varianten) Die Wasserpumpe kann entweder an eine dreiphasige Stromversorgung mit 380-420 V/50 Hz oder eine dreiphasige Stromversorgung mit 220-240 V/50 Hz angeschlossen werden. - Seite 6 3/8" BSPP-Verbindungsstück mit Außengewinde x unbeweglicher 3/8" BSPP-Erweiterungsadapter mit Innengewinde Diverses 1200 mm-Wasserpumpenschlauch 600 mm-Entlastungsschlauch M10-Schraube M10-Unterlegscheibe M10-Federscheibe M6-Schraube M6-Mutter M6-Unterlegscheibe Betriebsanleitung Seite 2 © Edwards Limited 2013. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
-
Seite 7: Installation
M528-09-862 Ausgabe A Installation WARNUNG Lesen Sie vor der Installation die Betriebsanleitung des CXS-Pumpsystems, um Sicherheit und Normerfüllung zu gewährleisten. Sicherheit bei der Installation WARNUNG Stellen Sie vor der Installation sicher, dass die Stromversorgung der Pumpe vollständig isoliert ist. WARNUNG Vergewissern Sie sich, dass die Elektroinstallation der Wasserpumpe den vor Ort geltenden Sicherheitsbestimmungen genügt. -
Seite 8: Installation Der Wasserpumpenbaugruppe
12. Schließen Sie die Kühlwasserrückführung an den Auslass der Wasserrücklaufbaugruppe an, wie in Abbildung 9 dargestellt. 13. Führen Sie eine Dichtheitsprüfung der Wasserpumpenbaugruppe durch, und dichten Sie alle festgestellten Lecks ab. Seite 4 © Edwards Limited 2013. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited. -
Seite 9: Position Der Montagehalterung Der Wasserpumpe
Abbildung 1 - Position der Montagehalterung der Wasserpumpe 1. Montagehalterung der Pumpe 2. M10-Schrauben, 2 Stellungen 3. Elektrischer Kontrollkasten Abbildung 2 - Halterung der Wasserpumpe 1. M6-Schrauben, 4 Stellungen © Edwards Limited 2013. Alle Rechte vorbehalten. Seite 5 Edwards und das Edwards-Logo sind Marken von Edwards Limited. -
Seite 10: Anschlussposition Der Wasserfilterbaugruppe
1/4" BSPT mit Außengewinde Abbildung 4 - Anschlussposition des Pumpenauslasskrümmers 1. Schwenkbarer Krümmer 2. 1/4" BSPP-Verbindungsstück mit Außengewinde x 1/4" BSPT-Adapter mit Außengewinde Seite 6 © Edwards Limited 2013. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited. -
Seite 11: Anschlussposition Der Entlastungsventilbaugruppe
Abbildung 5 - Anschlussposition der Entlastungsventilbaugruppe 1. Entlastungsventilbaugruppe 2. Anschluss für Kühlwassereinlass Abbildung 6 - Anschlussposition der Wasserrücklaufbaugruppe 1. Wasserrücklaufbaugruppe 2. Anschluss für Kühlwasserauslass © Edwards Limited 2013. Alle Rechte vorbehalten. Seite 7 Edwards und das Edwards-Logo sind Marken von Edwards Limited. -
Seite 12: Anschluss Des 1200 Mm-Schlauchs
M528-09-862 Ausgabe A Abbildung 7 - Anschluss des 1200 mm-Schlauchs 1. Einlass der Entlastungsventilbaugruppe 2. Krümmer-Anschluss des Wasserpumpenauslasses Seite 8 © Edwards Limited 2013. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited. -
Seite 13: Anschluss Des 600 Mm-Schlauchs
1. Auslass der Entlastungsventilbaugruppe 2. Bypass der Wasserrücklaufbaugruppe Abbildung 9 - Anschlüsse der Kühlwasserversorgung und -rückleitung 1. Anschluss der Kühlwasserrückleitung 2. Anschluss der Kühlwasserversorgung © Edwards Limited 2013. Alle Rechte vorbehalten. Seite 9 Edwards und das Edwards-Logo sind Marken von Edwards Limited. - Seite 14 M528-09-862 Ausgabe A Diese Seite bleibt frei. Seite 10 © Edwards Limited 2013. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
-
Seite 15: Betrieb Und Wartung
WARNUNG Die Wasserpumpe darf bei geschlossenem Auslass nicht betrieben werden. Der Kühlkreislauf der CXS-Pumpe wird geschlossen, wenn die Pumpe ausgeschaltet bzw. der Abschaltvorgang ausgelöst wurde. Ein Entlastungsventil wird mitgeliefert, das verhindert, dass die Wasserpumpe gegen diesen geschlossenen Kreislauf betrieben wird. Es wird empfohlen, die Wasserpumpe nur bei betriebsbereiter CXS-Pumpe und mit geöffnetem Kühlkreislauf zu betreiben. - Seite 16 M528-09-862 Ausgabe A Diese Seite bleibt frei. Seite 12 © Edwards Limited 2013. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
- Seite 17 Diese Seite bleibt frei.
- Seite 18 Diese Seite bleibt frei.
-
Seite 19: Rücksendung Von Ausrüstung Oder Komponenten An Den Kundendienst
Sie die Anweisungen in HS1, füllen Sie das elektronische HS2-Formular aus, drucken Sie es aus, unterschreiben Sie es und senden Sie die unterschriebene Kopie an Edwards zurück. Hinweis: Wenn wir kein ausgefülltes HS2-Formular erhalten, akzeptieren wir die Rückgabe der... - Seite 20 edwardsvacuum.com...
