6 Montage

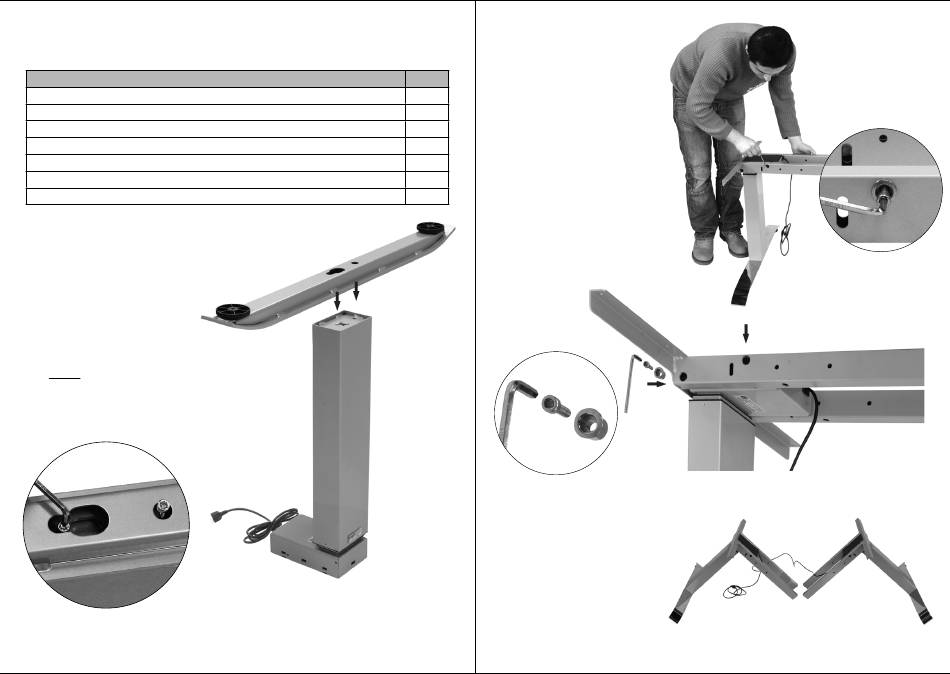

6.1 Montage Fußausleger und Plattenträger an die Beine
Die benötigten Komponenten
Beine
Fußausleger
Schrauben M10x25
Plattenträger
Schrauben M6x25
Druckbuchsen
Inbusschlüssel SW5 und SW8
Stellen Sie beide Beine wie abgebildet
auf den Boden. Die Fußausleger wer-
den so auf das Bein aufgesetzt, dass
die Bohrungen für die Verschraubung
übeinander liegen.
Nehmen Sie je 2 Schrauben M10x25,
führen Sie diese in die Vorbohrungen
und Gewinde ein. Ziehen Sie die
Schrauben mit dem Inbusschlüssel
SW8 fest an.
Drehen Sie die montierten Beine um
und stellen Sie diese auf die Stellfüße.
Anzahl
2
2
4
2
8
8
je 1
8
Beginnen Sie mit der Montage der
beiden Plattenträger, indem Sie zu-
erst ein Bein aufrecht stellen und
einen der Plattenträger an den obe-
ren Motorenkasten anbringen.
Verwenden Sie hierzu je 4 Schrauben
M6x25, je 4 Druckbuchsen und den
Inbusschlüssel SW5.
Setzen Sie den Plattenträger auf den
Motorenkasten auf. Die 4 Lochungen
des Plattenträgers müssen dabei
mit den 4 Bohrungen des Motoren-
kastens übereinstimmen. Schrauben
Sie den Plattenträger fest an.
Befestigen Sie den zweiten Platten-
träger am anderen Bein, indem Sie
diesen Vorgang wiederholen.
Stellen Sie anschließend die beiden
Beine mit den montierten Platten-
trägern auf dem Boden ab. Die
Plattenträger sind dabei zueinander
ausgerichtet.
