Montage
1. Neue Dichtungen (pos. 5+6+7+8+9) werden im Oberteil und Manschettenso-
ckel montiert. Beachten Sie, dass die Dichtungen richtig wenden.
2. Das Gewinde am Oberteil (Pos. 3) und am Zylinderrohr wird mit Öl geschmiert.
3. Das Oberteil (Pos. 3) wird an der Kolbenstange montiert.
4. Der Manschettensockel (Pos. 4) wird montiert und die Spannmutter wird ange-
schraubt und mit Loctite fixiert. Achten Sie darauf, dass das Gewinde vor dem
Gebrauch von Loctite völlig sauber ist und keine Reste von Öl und anderen Ver-
schmutzungen enthält. Öl darf erst 12 Stunden nach dem Gebrauch von Loctite
aufgefüllt werden.
5. Schmieren Sie die äußere Dichtung am Manschettensockel, die Kontakt mit
dem Zylinderrohr hat, sowie das Zylinderrohr innen mit Öl, und schieben Sie
den Kolben in die Mittelstellung.
6. Das Oberteil wird am Zylinderrohr montiert und nachgespannt.
7. Der Zylinder wird montiert (siehe"Auswechseln des Zylinders für das Aus- und Zu-
sammenklappen der Seitenteile").

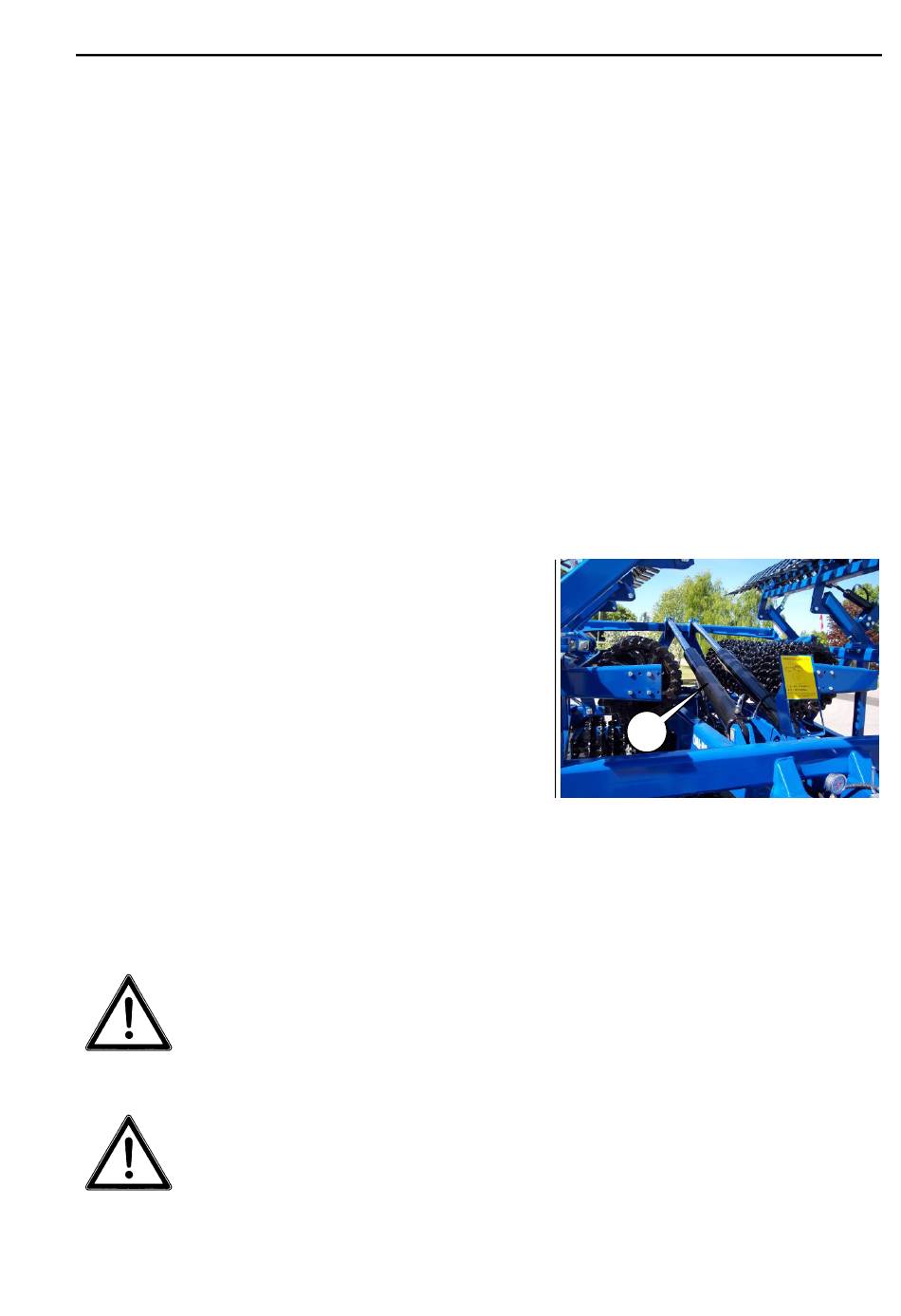

Auswechseln des Kippzylinders am Hauptrahmen
Der MAXIROLL wird ausgeklappt und
der Druck wird vom Kippzylinder (A)
entfernt.
1. Die Schläuche werden vom Zylinder abmontiert.
2. Der Zylinder wird unterstützt.
3. Splinte in Stiften sowie die Stifte werden abmontiert.
4. Der Zylinder kann nun herausgenommen werden.
5. Der neue oder reparierte Zylinder kann montiert werden.
Nach der Montage wird der Kippzylinder solange aktiviert, bis er etwas in Bewe-
gung kommt. Der Zylinder wird hiernach entgegengesetzt bewegt, bis er sich wie-
der in seiner Ausgangsposition befindet. Der Zylinder wird einige Male auf diese
Weise bewegt, wonach er einige Male in die Außenposition gebracht wird, um das
System zu entlüften.
Es dürfen sich keine Personen im Aktionsradius des Geräts befinden.
MAXIROLL
Abb. 25
A
Seite 29
