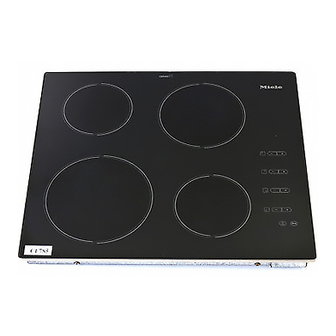

- Seite 1 Montageanweisung Glaskeramik-Kochfelder KM 460 / KM 461 / KM 463 KM 464 / KM 465 / KM 466 KM 468 / KM 469 Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
-
Seite 3: Inhaltsverzeichnis
KM 460 / KM 461 ........ -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Einbau Um Schäden am Gerät zu vermei- den, darf dieses erst nach der Mon- tage der Oberschränke und der Dunstabzugshaube eingebaut wer- den. Furniere der Arbeitsplatte müssen mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sich sehr empfehlenswert! diese nicht lösen oder verformen. Die Wandabschlussleisten müssen hit- zebeständig sein. -
Seite 5: Sicherheitsabstand Oberhalb Des Gerätes
Sicherheitshinweise Sicherheitsabstand oberhalb Der Einbau der autarken Kochfel- der über Kältegeräten, Geschirr- des Gerätes spülern sowie Wasch- und Trockenge- räten ist nicht zulässig. Es muss sichergestellt werden, dass die Netzanschlussleitung des Kochfeldes nach dem Einbau nicht mit dem Bodenblech in Berührung kommt und keinen mechanischen Belastungen ausgesetzt ist. -
Seite 6: Einbau Eines Gerätes Bei Zusätzlicher Nischenverkleidung
Sicherheitshinweise Einbau eines Gerätes bei zusätzlicher Nischenverkleidung Kochfeld mit Rahmen/Facette Flächenbündiges Kochfeld min. 50 a Mauerwerk b Nischenverkleidung c Wandabschlussleiste d Arbeitsplatte e Ausschnitt in der Arbeitsplatte f 50 mm Mindestabstand zwischen Nischenverkleidung und Ausschnitt in der Ar- beitsplatte. Dieser Abstand ist nur erforderlich, wenn das Material der Nischenverkleidung aus Holz oder anderen brennbaren Materialien besteht. -
Seite 7: Gerätemaße Und Arbeitsplattenausschnitt
Gerätemaße und Arbeitsplattenausschnitt KM 460 / KM 461 b Einbauhöhe mit Netzanschlusskas- a Klemmfedern ten hinten rechts ca. 48 mm. ^ Den Arbeitsplattenausschnitt fertigen Sie nach dem jeweiligen Maßbild an. Wird beim Einbau festgestellt, dass ^ Bitte beachten Sie den Mindestab-... -
Seite 8: Km 463
Gerätemaße und Arbeitsplattenausschnitt KM 463 a Klemmfedern b Einbauhöhe mit Netzanschlusskas- ten hinten rechts ca. 48 mm. ^ Den Arbeitsplattenausschnitt fertigen Wird beim Einbau festgestellt, dass die Dichtung des Rahmens an den Sie nach dem jeweiligen Maßbild an. Ecken nicht richtig auf der Arbeits- ^ Bitte beachten Sie den Mindestab- fläche aufliegt, so können die stand von 50 mm zur Rückwand so-... -
Seite 9: Km 464
Gerätemaße und Arbeitsplattenausschnitt KM 464 5 9 0 5 2 0 n . 5 max.R4 a Klemmfedern c Aufbau-Höhe b Einbau-Höhe mit Netzanschlusskas- e Sicherungsblech ten hinten rechts ca. 51 mm ^ Den Arbeitsplattenausschnitt fertigen Wird beim Einbau festgestellt, dass Sie nach dem jeweiligen Maßbild an. -
Seite 10: Km 465 / Km 466
Gerätemaße und Arbeitsplattenausschnitt KM 465 / KM 466 a Klemmfedern b Einbauhöhe mit Netzanschlusskas- ten hinten rechts ca. 53 mm. ^ Den Arbeitsplattenausschnitt fertigen Wird beim Einbau festgestellt, dass Sie nach dem jeweiligen Maßbild an. die Dichtung des Rahmens an den ^ Bitte beachten Sie den Mindestab- Ecken nicht richtig auf der Arbeits- fläche aufliegt, so können die... -
Seite 11: Km 468
Gerätemaße und Arbeitsplattenausschnitt KM 468 5 0 4 7 6 4 ma x.R 4 a Klemmfedern b Einbauhöhe mit Netzanschlusskas- ten hinten rechts ca. 53 mm. ^ Den Arbeitsplattenausschnitt fertigen Sie nach dem jeweiligen Maßbild an. Wird beim Einbau festgestellt, dass ^ Bitte beachten Sie den Mindestab- die Dichtung des Rahmens an den stand von 50 mm zur Rückwand so-... -
Seite 12: Km 469
Gerätemaße und Arbeitsplattenausschnitt KM 469 5 2 0 7 8 0 ma x. R4 Position der Klemmfedern und Sicherungsblech für KM 469 a Klemmfedern b Einbau-Höhe mit Netzanschlusskasten hinten rechts ca. 51 mm c Aufbau-Höhe e Sicherungsblech... - Seite 13 Gerätemaße und Arbeitsplattenausschnitt ^ Den Arbeitsplattenausschnitt fertigen Sie nach dem jeweiligen Maßbild an. ^ Bitte beachten Sie den Mindestab- stand von 50 mm zur Rückwand so- wie rechts oder links zu einer Seiten- wand. Siehe Kapitel "Sicherheitshinweise". ^ Die Schnittflächen sollten mit speziel- lem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu ver-...
-
Seite 14: Montage
Montage Schutzboden i n . ^ Unterhalb des Kochfeldes muss ein durchgehender Schutzboden mit ei- nem Mindestabstand von 55 mm ab Oberkante Arbeitsplatte angebracht werden (siehe Abbildung). ^ Ist das Kochfeld breiter als der Back- ofen, Herd oder Schaltkasten, so muss der Schutzboden und die Frontblende jeweils in dem überste- henden Bereich angebracht werden. -
Seite 15: Befestigung Klemmfedern Und Sicherungsbleche
Montage Befestigung Klemmfedern und Gerät einbauen Sicherungsbleche ^ Führen Sie die Anschlussleitung vom Kochfeld durch den Ausschnitt nach unten. ^ Legen Sie das Kochfeld lose auf die Klemmfedern a auf. ^ Mit beiden Händen das Kochfeld gleichmäßig am Rand nach unten drücken, bis es deutlich merkbar ein- rastet. -
Seite 16: Bei Arbeitsplatten Aus Granit
Montage Bei Arbeitsplatten aus Granit Die Klemmfedern a und Sicherungsbleche e (nur bei KM 464 / KM 469) müssen bei Arbeitsplatten aus Granit mit starkem doppelseitigem Klebeband f positio- niert und befestigt werden.Danach die seitlichen Ränder und den unteren Rand der Klemmfedern und Sicherungsbleche zusätzlich mit Silikon g verkleben. - Seite 17 Montage Gerät einbauen ^ Führen Sie die Anschlussleitung vom Kochfeld durch den Ausschnitt nach unten. ^ Legen Sie das Kochfeld lose auf die Klemmfedern a auf. ^ Mit beiden Händen das Kochfeld gleichmäßig am Rand nach unten drücken, bis es deutlich merkbar ein- rastet.
-
Seite 18: Einbauhinweis
Montage Einbauhinweis Auf keinen Fall darf Fugendich- tungsmittel zwischen den Rahmen des Kochfeldoberteils und die Ar- beitsplatte gelangen! Der Ausbau im Servicefall würde er- schwert, Rahmen / Arbeitsplatte könnten dadurch beschädigt wer- den. Das Dichtungsband unter dem Rand des Kochfeldoberteils gewährleistet eine ausreichende Abdichtung zur Ar- beitsplatte. -
Seite 19: Hinweise Zum Elektroanschluss
Hinweise zum Elektroanschluss Elektroanschluss Soll der Stromkreis des Gerätes vom Netz getrennt werden, gehen Sie je Zum Anschluss des Gerätes an das nach Installation in der Verteilung wie Elektronetz und zum Wechseln der folgt vor: Anschlussleitung beauftragen Sie bitte eine Elektrofachkraft, die die landesüb- –... -
Seite 20: Anschlussschema
Hinweise zum Elektroanschluss Anschlussschema Anschlussleitung Wechsel der Anschlussleitung Das Gerät muss mit einer Anschlusslei- Wird die Anschlussleitung ausgewech- tung vom Leitungstyp H 05 VV-F oder selt, dann berücksichtigen Sie bitte den H 05 RR-F mit geeignetem Querschnitt Leitungsquerschnitt nach der jeweils entsprechend dem Anschlussschema gewählten Anschlussart. -
Seite 21: Zusätzlich Für Österreich
Hinweise zum Elektroanschluss Zusätzlich für Österreich Fehlerstromschutzschalter: Zur Erhöhung der Sicherheit empfiehlt Beim Anschluss des Gerätes an das der VDE bzw. ÖVE, dem Gerät einen Elektronetz beauftragen Sie bitte eine FI-Schutzschalter mit einem Auslöse- Elektrofachkraft, die die landesüblichen strom von 30 mA vorzuschalten. Vorschriften und die Zusatzvorschriften Bei einer Absicherung ß... - Seite 24 Änderungen vorbehalten / 2902 M.-Nr. 05 329 432 / V Dieses Papier besteht aus 100 % chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
