Bosch Compress 5800i AW Installationsanleitung Seite 28

Elektrischer Anschluss
Empfohlene Lösung (Softwareabschaltung auf Basis des SG-Signals)
1

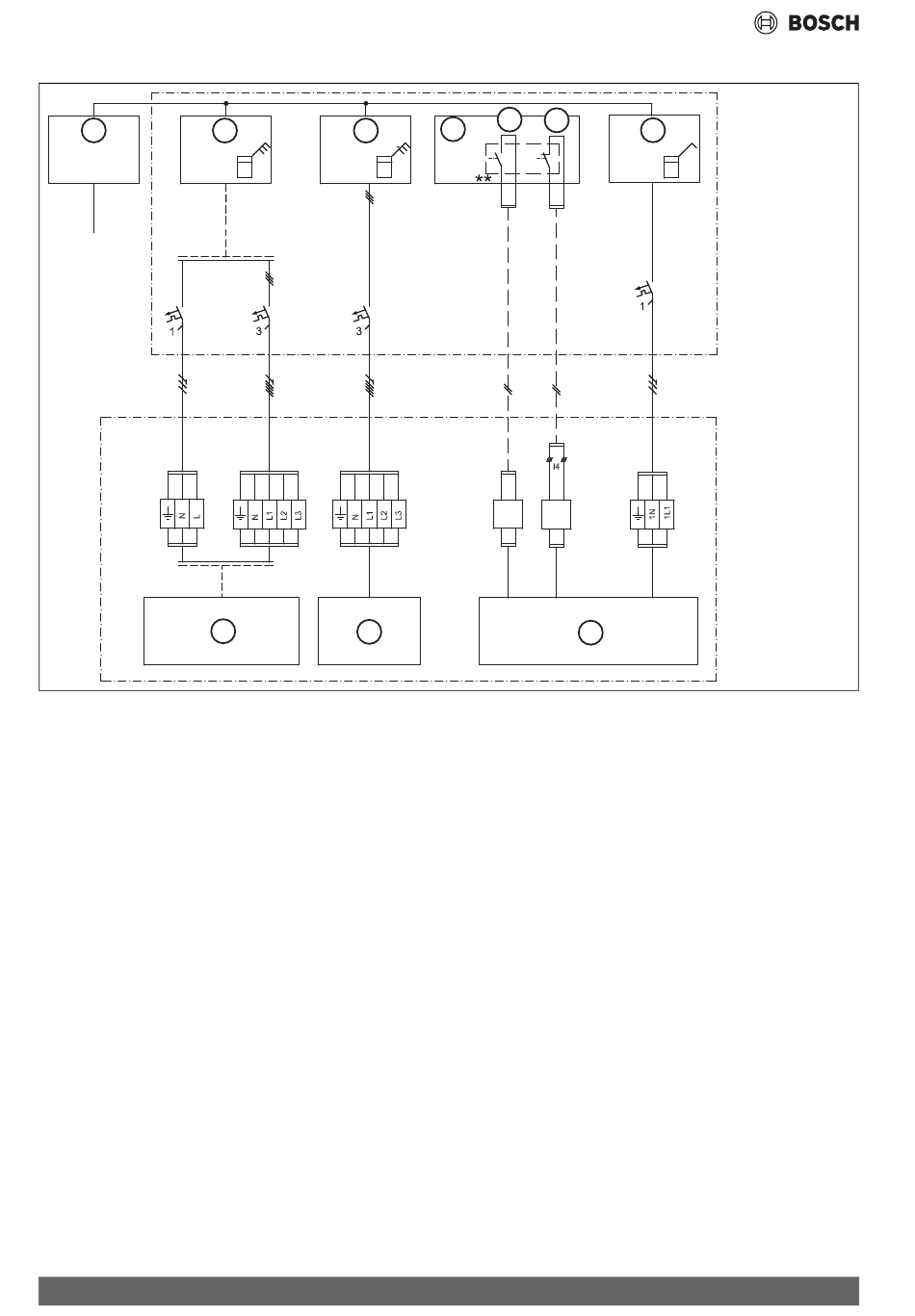

Bild 33 Empfohlene Lösung
[1] Stromversorgung
[2] Stromzähler Wärmepumpe, Niedertarif
[3] Elektrische Anschlüsse Inneneinheit, Niedertarif
[4] Tarifsteuerung
[5] Tarifsteuerung EVU-Sperre
[6] Tarifsteuerung SG (Smart Grid)
[7] Gebäudestromzähler, 1-phasig, Normaltarif
[8] Wärmepumpe, Kompressor
[9] Zuheizer
[10] Steuergerät und Inneneinheit
28
2
3
8 9
5
6
4
I1
I13 I16
10
• ** Der Schaltkontakt des Relais, das an den beiden Klemmen [I13]
und [I16] des XCU HY-Moduls angeschlossen wird, muss für 5 V und
1 mA ausgelegt sein.
Compress 5800i AW – 6721830686 (2022/09)
7
0010046244-001
