Installationsanleitung
Inneneinheit für Luft-/Wasserwärmepumpe
Compress 5800iAW
CS5800iAW 12 MB

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Compress 5800iAW

Inhaltszusammenfassung für Bosch Compress 5800iAW

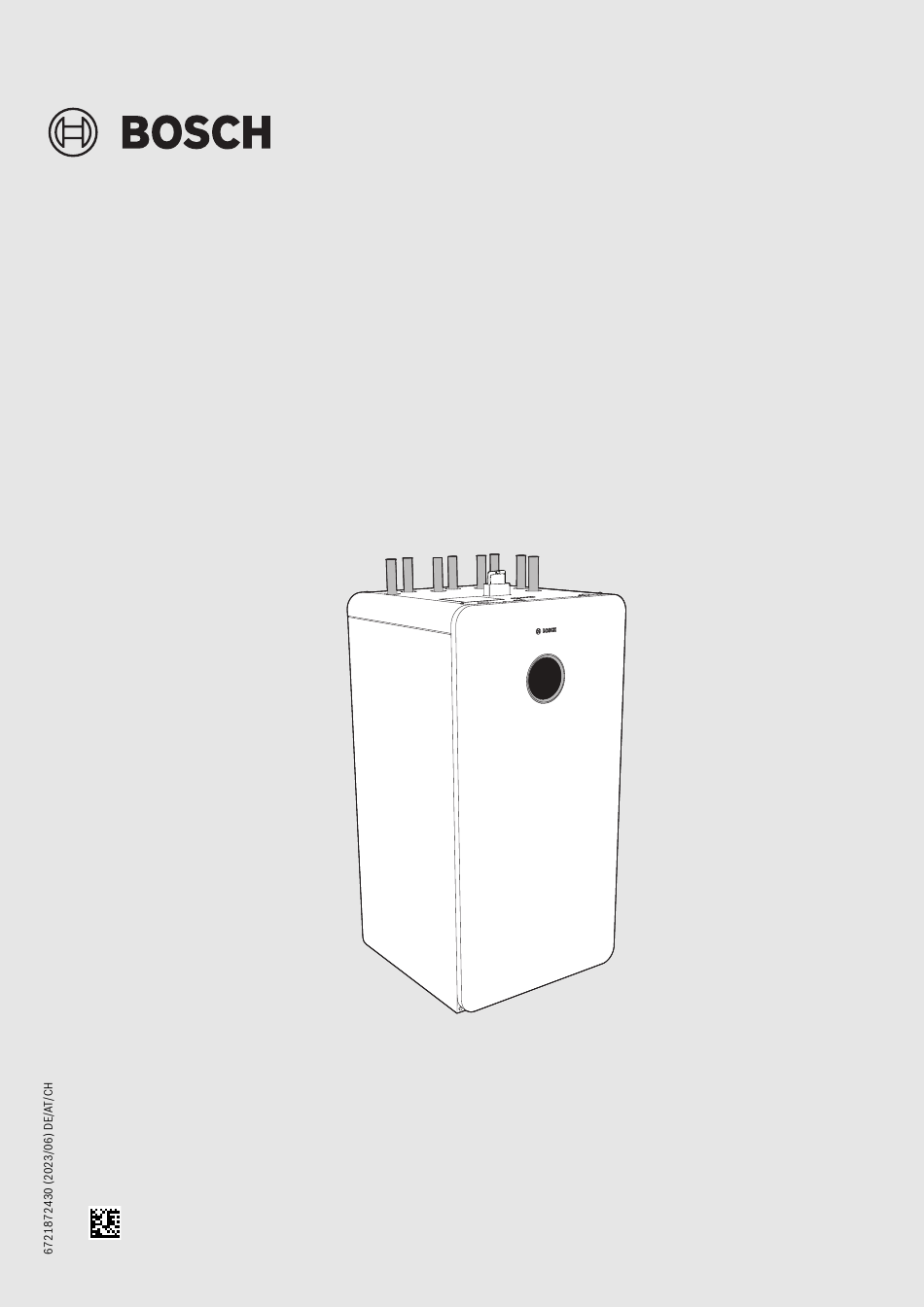

  • Seite 1 Installationsanleitung Inneneinheit für Luft-/Wasserwärmepumpe Compress 5800iAW CS5800iAW 12 MB...

  • Seite 2: Inhaltsverzeichnis

    Rohrleitungen installieren ..... . . 17 Betriebsdruck der Heizungsanlage einstellen ..39 Compress 5800iAW – 6721872430 (2023/06)
  • Seite 3 Heizkreis ......55 11.7.4 Anlage mit Außeneinheit, Inneneinheit mit integriertem Zuheizer und Pufferspeicher, einem ungemischten und einem gemischten Heizkreis..57 Compress 5800iAW – 6721872430 (2023/06)

  • Seite 4: Symbolerklärung Und Sicherheitshinweise

    ▶ Nationale und regionale Vorschriften, technische Regeln und Richtli- nien beachten. ▶ Ausgeführte Arbeiten dokumentieren. HBestimmungsgemäße Verwendung Die Inneneinheit ist für die Verwendung in geschlossenen Heizungsanla- gen in Wohngebäuden vorgesehen. Jede andere Verwendung - auch die Verwendung ausschließlich zur Warmwasserbereitung ohne Anschluss Compress 5800iAW – 6721872430 (2023/06)

  • Seite 5: Angaben Zum Produkt

    Angaben zum Produkt Angaben zum Produkt Lieferumfang 0010046368-001 Bild 1 Lieferumfang Inneneinheit Außentemperaturfühler Installationsanleitung und Bedienungsanleitung Ablaufschlauch Kugelhahn mit Partikelfilter Kabelverschraubungen Compress 5800iAW – 6721872430 (2023/06)

  • Seite 6: Konformitätserklärung

    Die genaue Position finden Sie in der Produktübersicht ( Bild 5, Seite 8). Bezeichnungen der Leiterplatten In den Anschlussplänen weichen die Bezeichnungen der Leiterplatten unter Umständen von denen in der Installationsanleitung verwendeten Bezeichnungen ab. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 7: Abmessungen Der Inneneinheit

    Geräten ist der Abstand 0 mm definiert. > 800 0010042444-001 Bild 3 Ansicht von der Seite: Mindestabstand zur gegenüberliegenden und zur rückseitigen Wand. Für den Ablaufschlauch und die Kabel ist zwischen der Geräte- rückseite und der Wand ein Mindestabstand erforderlich. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 8: Produktübersicht

    [12] Kugelhahn mit Filter Heizkreispumpe PC1 [13] Sicherheitsventil Ausdehnungsgefäß (im Lieferumfang enthalten) [14] 3-Wege-Ventil VW1 Manueller Entlüfter [15] Elektronikbox Kabelführungskanäle [16] Primärkreispumpe PC0 Typschild [17] Entleerhahn Elektrischer Zuheizer Lufteinlass zur Unterstützung der Entleerung [10] Zusatztypschild Compress 5800iAW – 6721872430 (2023/06)

  • Seite 9: Vorschriften

    Thermostatventilen an den Heizkörpern in das Heizsystem Wärmetauscher zu integrieren. Der Raumregler liefert eine Rückmeldung, die automa- tisch die Heizkurve anpasst, um die Raumtemperatur zu regeln. Dadurch läuft die Wärmepumpe nur dann, wenn Heiz- oder Kühlbedarf besteht. Compress 5800iAW – 6721872430 (2023/06)
  • Seite 10 Betriebs praktisch kein Sauerstoff zum Sys- tem gelangt. Ständiger Sauerstoffeintritt führt zu Korrosion und kann damit Durchrostungen und auch Rostschlammbildung verursachen. Eine Verschlammung kann sowohl zu Verstopfungen und damit zu Wärmeun- Compress 5800iAW – 6721872430 (2023/06)

  • Seite 11: Mindestvolumen Und Ausführung Der Heizungsanlage

    • Die Umgebungstemperatur in der Nähe der Inneneinheit muss zwi- bodenheizung). schen +10 °C und +35 °C liegen. ▶ Partikelfilter installieren (zwingend erforderlich). • Der Aufstellraum muss über einen Ablauf im Boden oder an der Wand verfügen. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 12: Transport Und Lagerung

    ▶ Beim Anheben an der Oberseite der Inneneinheit die Blende als Griff verwenden, an der Unterseite in die Mulden fassen. Inneneinheit senkrecht ausrichten ▶ Nach dem Aufstellen die Länge der einzelnen Stellfüße so anpassen, dass die Inneneinheit senkrecht ausgerichtet ist. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 13: Vorderteil Der Verkleidung Abnehmen

    ▶ Regelventil mit Thermometer einbauen. Um elektrische und thermische Energie zu sparen, Zirkulationspumpe nicht im Dauerbetrieb laufen lassen. 0010042469-001 Bild 12 Vorderteil der Verkleidung abnehmen ▶ Sicherungsschraube an der Oberseite lösen. ▶ Beide Verriegelungen an der Oberseite lösen [1]. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 14: Zubehör Installieren

    Eingang 3 angeschlossen. Betrieb für den externen Ein- Ergänzend muss im Heizkreis eine Pumpe oder ein Heizkreis-Anschluss- gang einstellen ( Anleitung der Bedieneinheit). Set vorgesehen werden. Es wird empfohlen, einen Sicherheitsthermostat mit automatischem Re- set zu verwenden. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 15: Sammelstörung (Mit Zubehörmodul)

    ▶ Fußbodenheizungen nicht im Kühlbetrieb unterhalb des Taupunkts betreiben. ▶ Vorlauftemperatur korrekt einstellen. Kondensationsfühler werden an den Rohren der Heizungsanlage mon- tiert und senden ein Signal an die Bedieneinheit, sobald sie eine Konden- satbildung feststellen. Montageanweisungen liegen den Fühlern bei. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 16: Rohranschlüsse Allgemein

    1) Minimales T bei Nennleistung und maximaler Rohrleitungslänge. Bei niedrigerem Wärmebedarf bzw. geringer Rohrleitungslänge kan ein niedrigeres T erreicht werden. 2) Für Rohre zwischen Wärmepumpe und Inneneinheit. 3) Durchfluss von 15 l/min muss primärseitig gewährleistet werden. Tab. 6 Rohrabmessungen und maximale Rohrlängen (einfache Strecke) bei Anschluss der Wärmepumpe an die Inneneinheit Compress 5800iAW – 6721872430 (2023/06)

  • Seite 17: Rohrleitungen Installieren

    Rückstände im Rohrnetz können sich in Pumpen, Ventilen und Wärme- Anschlüssen [1] und [4] anschließen tauschern festsetzen ▶ Wärmeträgermedium von der Außeneinheit zur Inneneinheit an den Anschlüssen [3] und [2] anschließen. ▶ Vor dem Anschluss der Außeneinheit und der Inneneinheit das Rohr- netz spülen. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 18: Sicherheitsgruppe In Der Befüllleitung Des Primärkreises Montieren

    Die Installation von Absperrventilen an den Anschlüssen der Heizkreise wird empfohlen. Dies erleichtert die Wartung oder Reparatur der Innen- einheit, da die Heizkreise nicht entleert werden müssen. ▶ Die Rohrleitungen des Heizkreises an der Inneneinheit anschließen. ▶ Falls erforderlich, ein Rückschlagventil installieren. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 19: Speicherladekreis

    Das aus dem Sicherheitsventil austretende Wasser und im Kühlbetrieb das Kondensat sammeln sich in der Auffangwanne. ▶ Schlauch am Ablaufstutzen auf der Rückseite des Gerätes anschlie- ßen und in einen frostgeschützten Ablauf in der Wand oder im Boden führen. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 20: Heizungsanlage Befüllen Und Entlüften

    RT 800 Fernbedienung (Alternative zu [8]) Pumpen: [PC0] Primärkreispumpe 1) Ein Rückschlagventil ist erforderlich in Heizungsanlagen mit Heiz- und Kühlfunktion ab dem ersten Heizkreis; in Anlagen nur mit Heizfunktion ab dem [PC1] Heizkreispumpe zweiten Heizkreis. [PW2] Warmwasser-Zirkulationspumpe (Zubehör) Compress 5800iAW – 6721872430 (2023/06)
  • Seite 21 2. Thermostatische Heizkörperventile vollständig öffnen. ▶ Thermostatische Heizkörperventile wieder in die korrekte Stellung 3. Einen Schlauch an das Entleerventil VC5 anschließen und in einen drehen. Ablauf führen. 4. Ventil VC5 öffnen. 5. Absperrventil VC4 [4] schließen Compress 5800iAW – 6721872430 (2023/06)

  • Seite 22: Elektrischer Anschluss

    ▶ Inneneinheit entsprechend dem Schaltplan anschließen. Keine wei- teren Verbraucher anschließen. ▶ Dreiphasige Inneneinheit immer direkt über dreipolige Leitungs- schutzautomaten an der Hauptverteilung anschließen. ▶ Beim Austausch von Leiterplatten auf die Farbcodierung und die Auf- kleber achten. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 23: Kabelführung

    Verkleidung von der Rückseite des Geräts bis zur Öffnung [2] füh- ren. Darauf achten, dass sich die Kabel nicht kreuzen. ▶ Kabel durch die Öffnung [2] entlang der Rückseite der ausge- schwenkten Elektronikbox führen. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 24: Kabelverschraubungen Einsetzen

    Durchführung für das Kabel des Außentemperaturfühlers T1 und die Kabel für die externen Eingänge I1 - I4. Durchführung für den EMS-BUS (Zubehör MM 100) Mit dem Anschluss der Steuer- und Fühlerkabel im Bereich XCU-THH geht es weiter im Kapitel 6.10.5. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 25: Netzanschluss

    XCU-SEH geht es weiter in den Abschnitten: 3-phasiger Anschluss (400 V)  Abschnitt 6.7.2 1-phasiger Anschluss (230 V)  Abschnitt 6.7.3 Mit der Übersicht der Anschlüsse im Bereich XCU-SEH geht es weiter im Kapitel 6.8. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 26: 3-Phasiger Anschluss Des Elektrischen Zuheizers (9 Kw) Und Anschluss Der Steuerung Im Bereich Xcu-Seh

    ▶ Das Kabel für den elektrischen Zuheizer am Anschluss X200 an- schließen. ▶ Für das Netzkabel für Steuerung und Pumpen die Kabelverschrau- bung [5] verwenden. ▶ Das Kabel für Steuerung und Pumpen am Anschluss X203 anschlie- ßen. Compress 5800iAW – 6721872430 (2023/06)
  • Seite 27 ▶ Das Kabel für den elektrischen Zuheizer am Anschluss X200 an- schließen. ▶ Für den Anschluss der Steuerung eine Kabelbrücke vom Anschluss X230 “Output Auxiliary” zum Anschluss X203 “Input Auxiliary” her- stellen. Der Kabelquerschnitt muss mindestens 1,5mm² und maxi- mal 2,5mm² aufweisen. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 28: 1-Phasiger Anschluss Des Elektrischen Zuheizers (3 Kw) Und Anschluss Der Steuerung Im Bereich Xcu-Seh

    ▶ Das Kabel für den elektrischen Zuheizer am Anschluss X200 an- schließen. ▶ Für das Netzkabel für Steuerung und Pumpen die Kabelverschrau- bung [5] verwenden. ▶ Das Kabel für Steuerung und Pumpen am Anschluss X203 anschlie- ßen. Compress 5800iAW – 6721872430 (2023/06)
  • Seite 29 ▶ Das Kabel für den elektrischen Zuheizer am Anschluss X200 an- schließen. ▶ Für den Anschluss der Steuerung eine Kabelbrücke vom Anschluss X230 zum Anschluss X203 herstellen. Der Kabelquerschnitt muss mindestens 1,5mm² und maximal 2,5mm² aufweisen. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 30: Übersicht Der Anschlüsse Im Bereich Xcu-Seh

    Als Verbindungskabel zwischen der Innen- und Außeneinheit kann ein Der Pfeil in der Mitte der Abdeckung muss oben sein. LIYCY-Kabel (TP) 2 x 2 x 0,75 mm oder ein gleichwertiges, für den Ge- brauch im Außenbereich zugelassenes Twisted-Pair-Kabel mit einem Compress 5800iAW – 6721872430 (2023/06)

  • Seite 31: Ems-Bus Für Zubehör

    Das Kabel zum Außentemperaturfühler muss die folgenden Mindestan- tion kommen, kann zusätzlich ein Klappferrit verwendet. werden.▶ Kon- forderungen erfüllen: taktieren Sie bei Fragen den Bosch Service. • Anzahl Leiter: 2 Die maximal zulässige Kabellänge beträgt 30 m. • Maximallänge 30 m Die Verbindung erfolgt über vier Adern, über die auch die 24 V Gleich-...

  • Seite 32: Anschlussbereich Xcu-Thh Für Steuer- Und Fühlerkabel

    Externer Eingang I2: Warmwasser oder Heizung [I3] Externer Eingang I3: Überhitzungsschutz für Heizkreis (Si- cherheitsthermostat) [I4] Externer Eingang I4: Smart Grid (SG)/Photovoltaik (PV) 0010043775-001 EMS-BUS-Zubehör CAN-BUS zur Wärmepumpe Bild 42 Kabelbinder und Stecker am Kabel anbringen Compress 5800iAW – 6721872430 (2023/06)

  • Seite 33: Elektrischer Anschluss Für Evu-Sperrsignal Und Smart Grid

    Eingang 1 für die EVU-Abschaltung konfiguriert ist, sofern der externe Eingang 4 nicht für eine andere Funktion konfiguriert ist. Die Wärmepumpe arbeitet in Abhängigkeit von den Signalen, die das Energieversorgungsunternehmen über die zwei Netzanschlüsse über- mittelt. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 34: Anschlussplan Für Evu-Sperrsignal/Sg

    Status 1, Standby EVU-Funktion = 1 SG-Funktion = 0 Status 2, Normalbetrieb EVU-Funktion = 0 SG-Funktion = 0 Status 3, Temperaturanhebung Heizkreis EVU-Funktion = 0 SG-Funktion = 1 Status 4, Zwangsbetrieb EVU-Funktion = 1 SG-Funktion = 1 Compress 5800iAW – 6721872430 (2023/06)

  • Seite 35: Empfohlene Lösung (Softwareabschaltung Auf Basis Des Sg-Signals)

    [I16] des XCU-THH-Moduls angeschlossen wird, muss für 5 V Elektrische Anschlüsse Inneneinheit, Niedertarif und 1 mA ausgelegt sein. Tarifsteuerung Tarifsteuerung EVU-Sperrsignal Tarifsteuerung SG (Smart Grid) Gebäudestromzähler, 1-phasig, Normaltarif Wärmepumpe, Kompressor Zuheizer [10] Steuergerät und Inneneinheit Compress 5800iAW – 6721872430 (2023/06)

  • Seite 36: Alternative Lösung Für Evu-Sperrsignal (Hardwareabschaltung)

    Während der Sperrzeit wird das Sperrzeitsymbol im Display Zuheizer angezeigt. [10] Steuergerät und Inneneinheit • ** Der Schaltkontakt des Relais, das an den beiden Klemmen [I13] und [I16] des XCU-THH-Moduls angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 37: Inbetriebnahme

    6. Funktionsweise der Heizungsanlage nach dem Betriebsstart über- überprüfen nung installiert und adressiert? prüfen (Anleitungen der Bedieneinheit). [Weiter] drücken, um mit der Konfiguration fortzu- fahren Display aus- und wieder einschwenken -oder- Das Display kann bei Bedarf ausgeschwenkt werden. [Zurück], um zurückzukehren. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 38: Wärmepumpe, Inneneinheit Und Heizungsanlage Entlüften

    -oder- 8. Prüfen, ob die Wärmepumpe läuft und Störungen anliegen. [Zurück], um zurückzukehren. Heizsystem-Typ Maximale Vorlauftemperatur für Heizkreis 1 einstel- len und bestätigen. [Weiter] auswählen, um mit der Konfiguration fortzu- fahren, -oder- [Zurück], um zurückzukehren. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 39: Betriebsdruck Der Heizungsanlage Einstellen

    ▶ Leistung an der Heizungspumpe PC1 so einstellen, dass folgende Dif- aus dem Warmwasserspeicher umschalten. Zur Gewährleistung einer ferenz erreicht wird: ordnungsgemäßen Abtauung kann zudem der elektrische Zuheizer akti- ▶ Bei Fußbodenheizung: 4,5 K. viert werden. ▶ Bei Heizkörpern: 7,5 K. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 40: Überhitzungsschutz (Ühs)

    Punkt entleeren. ▶ Vor Arbeiten an wasserführenden Teilen die Elektronikbox abdecken. HAnzugsdrehmomente beachten! G 1/2" Nm 20 (+10/‒0) G 3/4" Nm 30 (+10/‒0) G 1" Nm 40 (+20/‒0) Tab. 11 Standard-Anzugsdrehmomente Abweichende Anzugsdrehmomente sind jeweils angegeben. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 41: Vorgehensweise Bei Wartungsarbeiten

    Filter des Kugelhahns SC1 im Heizkreis kont- rollieren und reinigen. Magnetitanzeige kont- rollieren. Magnetitfilter kontrol- lieren und reinigen. Funktion der Sicher- heitsventile kontrollie- ren. Ausdehnungsgefäß warten. Unterschrift Stempel Tab. 12 Checkliste für empfohlene Wartungsarbeiten Compress 5800iAW – 6721872430 (2023/06)

  • Seite 42: Magnetitanzeige Kontrollieren

    3. Schlauch an das Entleerventil VA0 anschließen. 4. Entleerventil, den Lufteinlass im Gerät und die manuelle Entlüftungs- ventile in der Heizungsanlage öffnen ( Abschnitt 2.6). 6 720 805 915-01.1I Bild 50 Filterventil reinigen ▶ Kappe anschrauben. ▶ Kugelhahn öffnen [4]. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 43: Leiterplatte Ersetzen

    Umweltschutz und Entsorgung Leiterplatte ersetzen Umweltschutz und Entsorgung WARNUNG Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns Lebensgefahr durch Stromschlag beim Reparieren einer Leiterplat- gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten.

  • Seite 44: Technische Informationen Und Protokolle

    Anschlussbereich XCU-THH für Steuer- und Fühlerleitungen Übersicht der im Lieferzustand bereits angeschlossene Komponenten: 0010048413-002 Bild 51 Anschlüsse im Bereich XCU-THH [VW1] 3-Wege-Ventil Heizung/Warmwasserspeicher [PK2] Zirkulationspumpe, Kühlbetrieb [PW2] Zirkulationspumpe, Warmwasser [PC1] Heizkreispumpe [TO] Vorlauftemperatufühler / Pufferspeicher-Temperaturfühler Compress 5800iAW – 6721872430 (2023/06)

  • Seite 45: Technische Daten Der Inneneinheit

    Anschluss 209 Inneneinheit betrieb (H07) oder H05VV-F PE/N/Lsw 1) Bitte verwenden Sie für die Kabelverlängerung die in der Tabelle angegebenen Kabel. Sämtliche Kabel müssen für einen Temperaturbereich bis 70 °C zugelassen sein. Tab. 14 Netzkabel Compress 5800iAW – 6721872430 (2023/06)

  • Seite 46: 1-Phasiger Netzanschluss (230 V) Für Die Zuheizerstufe 3 Kw

    Sicherung 3 kW: 1 x 20 A 3 kW: 1 x 16 A 1 x 16 A Charakteristik B Charakteristik B Charakteristik B 1) Externe Last an Ausgängen 400 W Tab. 17 Kabelquerschnitt und Kabeltyp Compress 5800iAW – 6721872430 (2023/06)

  • Seite 47: Steuer- Und Fühlerkabel

    1) Bitte verwenden Sie für die Kabelverlängerung die in der Tabelle angegebenen Kabel. Sämtliche Kabel müssen für einen Temperaturbereich bis 70 °C zugelassen sein. Tab. 18 Steuer- und Fühlerkabel 11.4 Leistungsdiagramm für Pumpe PC1 [l/min] 0010046619-001 Bild 52 Leistungsdiagramm für Pumpe PC1 im gemischten Heizkreis mit konstantem Druck Compress 5800iAW – 6721872430 (2023/06)

  • Seite 48: Messwerte Von Temperaturfühlern

    84840 7405 1165 – 25 62370 5879 975,3 – 20 46320 4700 820,7 – 15 34740 3782 693,9 – 10 26290 3063 589,4 – 5 20080 2496 502,9 15460 2046 430,8 Tab. 21 Fühler T1 Compress 5800iAW – 6721872430 (2023/06)

  • Seite 49: Anschlusspläne

    Elektrischer Zuheizer Außeneinheit Heizelement 3 x 3 kW [PK2] Zirkulationspumpe, Kühlbetrieb Überhitzungsschutz (ÜHS) [PW2] Zirkulationspumpe, Warmwasser Anschlussbereich XCU-THH [10] CAN-BUS Tarifzähler [11] Anschlussbereich XCU-SRH Leitungsschutzschalter (3 x 16 A) Leitungsschutzschalter (1 x 16 A) Zubehör Compress 5800iAW – 6721872430 (2023/06)

  • Seite 50: Grid

    Bild 54 Spannungsversorgung Inneneinheit Spannungsversorgung EVU Elektrischer Zuheizer Inneneinheit Heizelement 3 x 3 kW Außeneinheit Überhitzungsschutz (ÜHS) Anschlussbereich XCU-THH Tarifzähler [10] CAN-BUS Leitungsschutzschalter (3 x 16 A) [11] Anschlussbereich XCU-SRH Leitungsschutzschalter (1 x 16 A) Tarifsteuerung Anschlussbereich XCU-SEH Compress 5800iAW – 6721872430 (2023/06)

  • Seite 51: Schaltplan 3N~ Und Wärmepumpe 3N~, Standardeinstellung

    Technische Informationen und Protokolle 11.6.3 Schaltplan 3N~ und Wärmepumpe 3N~, Standardeinstellung XCU-THH XCU-SRH XCU-SEH CAN-BUS 0010044261-001 Bild 55 Vereinfachter Schaltplan 3 N~ Hauptverteiler Inneneinheit mit elektrischem Zuheizer (9 kW), 400V 3N~ Außeneinheit, 12 kW, 400V 3N~ [T1] Außentemperaturfühler Compress 5800iAW – 6721872430 (2023/06)

  • Seite 52: Alternativer Anschluss Zum Ems-Bus

    Technische Informationen und Protokolle 11.6.4 Alternativer Anschluss zum EMS-BUS Bild 56 Alternativer Anschluss zum EMS-BUS Sternförmiges Netz und Reihenschaltung mit externem An- schlusskasten Sternförmiges Netz Reihenschaltung Installationsmodul Zubehörmodule (z. B. Raumregler, Mischventilmodul, Solarmo- dul) Compress 5800iAW – 6721872430 (2023/06)

  • Seite 53: Anlagenkonfigurationen

    Heizkreis mit Mischer sowie zwei Heizkreise mit bzw. ohne Mi- tung für Schäden, die durch eine fehlerhafte Installation entstehen, ist scher. ausgeschlossen. Die Heizkreispumpe PC1 wird durch die Bedieneinheit in der Innenein- heit geregelt. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 54: Anlage Mit Rückschlagventil

    Konvektion vom Warmwassertank zur Außeneinheit auf- treten. Um dies zu vermeiden, muss ein Rückschlagventil am Warmwas- ser-Rücklaufrohr angebracht werden. Das Rückschlagventil aus der Zubehörliste auswählen und bei der Instal- lation auf die Einbaulage achten. Compress 5800iAW – 6721872430 (2023/06)

  • Seite 55: Anlage Mit Außeneinheit, Inneneinheit Mit Integriertem Zuheizer, Pufferspeicher Und Einem Ungemischten Heizkreis

    RT 800 Fernbedienung (Alternative zu [6]) Pumpen: [PC0] Primärkreispumpe [PC1] Heizkreispumpe 1) Ein Rückschlagventil ist erforderlich in Heizungsanlagen mit Heiz- und [PW2] Warmwasser-Zirkulationspumpe (Zubehör) Kühlfunktion ab dem ersten Heizkreis; in Anlagen nur mit Heizfunktion ab dem zweiten Heizkreis. Compress 5800iAW – 6721872430 (2023/06)
  • Seite 56 [VW2]Einfüllventil in der Befüllleitung der Inneneinheit [VW3]Einfüllventil in der Befüllleitung des Warmwasserspeichers Fühler: [MC1]Temperaturwächter (Anschluss im Bereich XCU-THH, Anschluss- klemmen I15) [MD1]Taupunktfühler (Zubehör für Kühlbetrieb) [T0] Vorlauftemperaturfühler / Pufferspeicher-Temperaturfühler [T1] Außentemperaturfühler [TC0] Rücklauftemperaturfühler [TC1] Vorlauftemperaturfühler [TW1]Warmwasserspeicher-Temperaturfühler [TW2]Optionaler Warmwasserspeicher-Temperaturfühler Compress 5800iAW – 6721872430 (2023/06)

  • Seite 57: Anlage Mit Außeneinheit, Inneneinheit Mit Integriertem Zuheizer Und Pufferspeicher, Einem Ungemischten Und Einem Gemischten Heizkreis

    UI 800 Bedienfeld am Gerät Rückschlagventil MM 100 Mischermodul [10] RT 800 (Alternative zu [8]) 1) Ein Rückschlagventil ist erforderlich in Heizungsanlagen mit Heiz- und Kühlfunktion ab dem ersten Heizkreis; in Anlagen nur mit Heizfunktion ab dem zweiten Heizkreis. Compress 5800iAW – 6721872430 (2023/06)
  • Seite 58 [TW2]Optionaler Warmwasserspeicher-Temperaturfühler Bild 58 zeigt ein Heizkreis-Set für einen gemischten Heizkreis mit einer Pumpe, Rückschlagventil, Kugelhahn mit Thermometer für Vor-und Rücklauf und einem 3-Wege-Ventil mit Stellmotor. Dieses und weitere Heizkreis-Sets finden Sie im Bosch Katalog. Compress 5800iAW – 6721872430 (2023/06)
