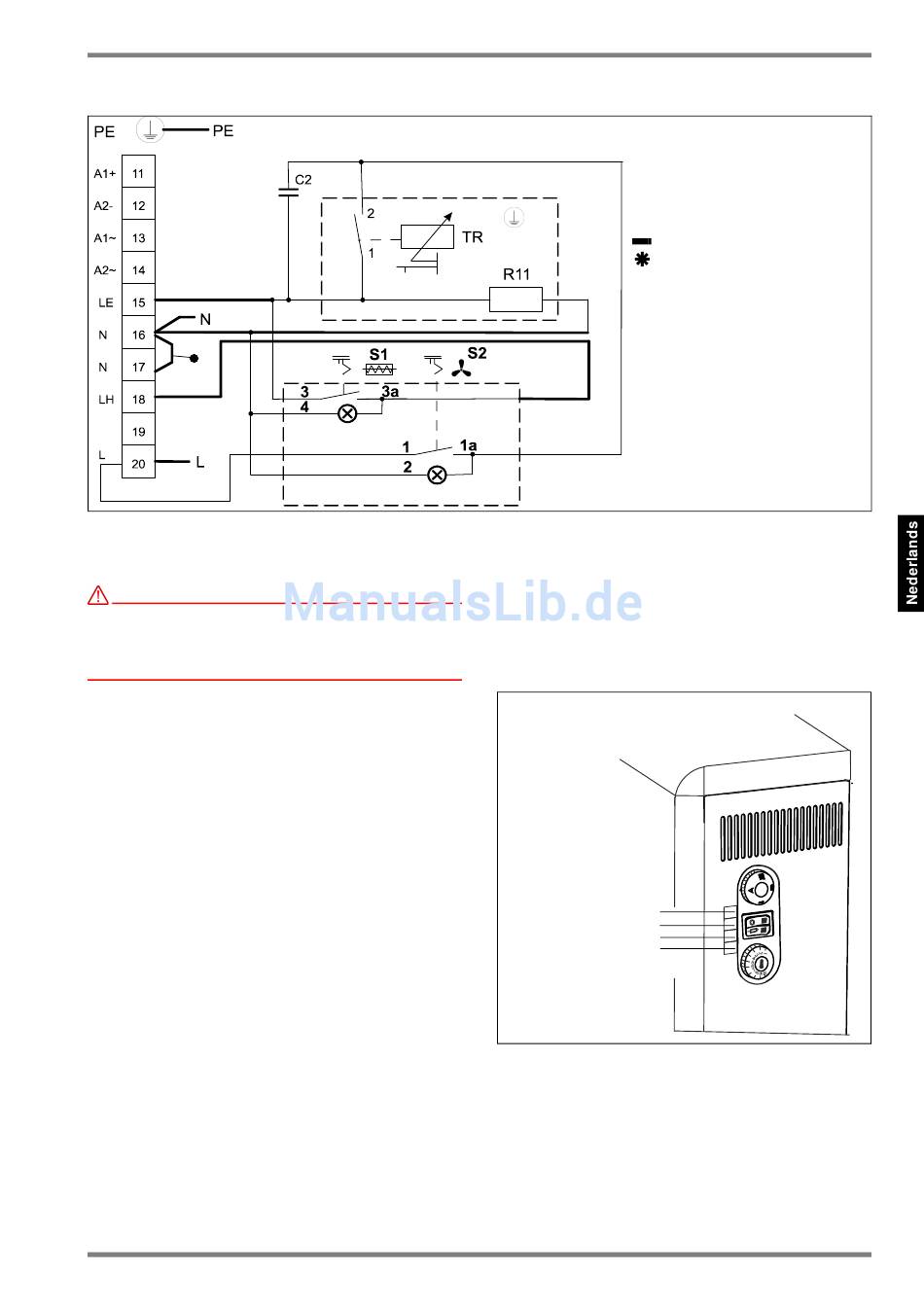

Afb.10: VFDi..., VNDi.., VTDi.., FSD.., FZD.., VFR..
ATTENTIE!
De kabelboom van de ruimtetemperatuurregelaar met
meegeleverde kabelbinders zo bevestigen dat er geen
contact met de radiatoreinden of een verplaatsing naar
toestelopeningen mogelijk is!
3.6 Schakelschema aanbrengen
Bij de aanvullende set zijn verschillende kleefschakel-
schema's inbegrepen. Op het toesteltypeplaatje zorg-
vuldig controleren welk schakelschema relevant is
(type en productiedatum FD). Schakelschema over het
voorhanden kleefschakelschema aan de binnenkant
van de rechter zijwand heenplakken.
www.dimplex.de/nl
3.7

Eindmontage

Voorwand, zijwanden en luchtuitlaatrooster opnieuw
monteren. Het bijgevoegde markeringsbordje aanbren-
gen. De draaiknop voor de ruimtetemperatuurregeling
aanbrengen.
Schakelaar Net aan/uit
Additionele verwarming
Ruimtetemperatuur
Afb. 11: markeringsbordje bedieningselementen
459270.66.03 · 07/14/C
TR -temperatuurregelaar
C2 ontstoringscondensator
R10 - voorweerstand
R11 - verwarmingsweerstand
S1 - schakelaar hulpverwarming
S2 - schakelaar net aan/uit
- Aansluiting van de installateur
afhankelijk van het model
Lading
RTEV 99
NL-23
