Dimplex RTi 402 Bedienungsanleitung

RTi 402
Achtung!
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und
gemäß dem entsprechenden Schaltbild im Gehäusedeckel / auf
dem Gehäuse / in der Bedienungsanleitung installiert werden. Da-
bei sind die bestehenden Sicherheitsvorschriften zu beachten.
1. Gebrauchsanweisung
(für den Benutzer und den Fachmann)
Der Drehzahl-Raumtemperaturregler passt die Drehzahl der Venti-
latoren von Elektro-Speicherheizgeräten stufenlos dem Wärmebe-
darf an.

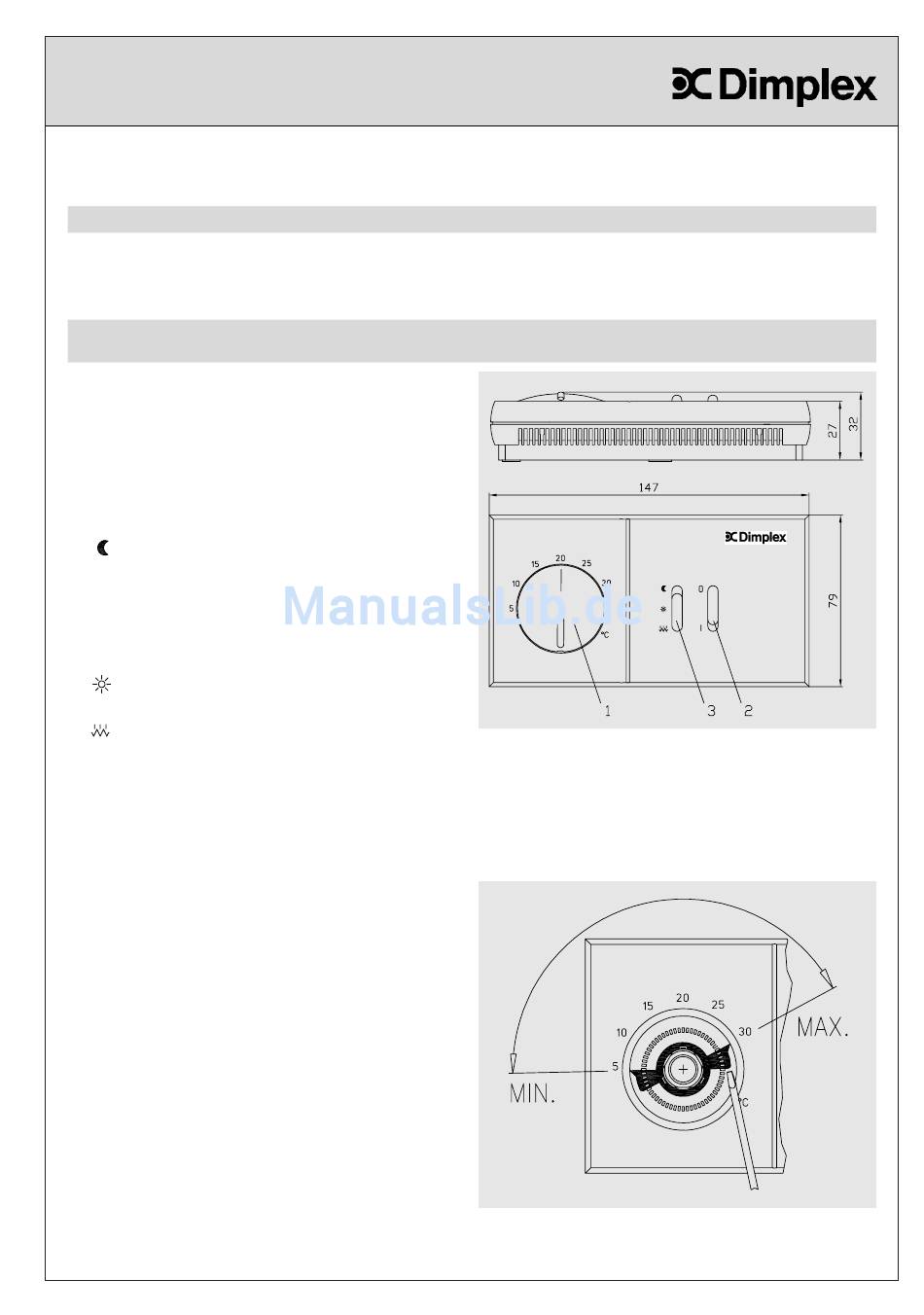

Bedienung (Abb.1)
Über den Temperaturwählknopf (1) wird die gewünschte Raum-
temperatur eingestellt.
Der Wippschalter (2) dient zum EIN/AUS-Schalten der Gebläse-
motoren, mit dem Wippschalter (3) kann zwischen 3 Betriebsarten
gewählt werden:
Nachtabsenkung
Abgesenkte Temperatur
Bei Absenkung durch eine externe Schaltuhr, muss
am Schiebeschalter die Position „Nachtabsenkung"
eingestellt sein, da sonst die Absenkung nicht wirk-
sam wird.
Die Umschaltung auf Tagtemperatur erfolgt in dieser
Betriebsart ebenfalls über die externe Schaltuhr.
Tagbetrieb
Dauernd normale Raumtemperatur
Zusatzheizung
Einschalten der Zusatzheizung
Funktion
Die Drehzahlregelung der Ventilatoren erfolgt in Abhängigkeit von
der Differenz zwischen der Raumtemperatur (Isttemperatur) und
der am Raumtemperaturregler eingestellten Temperatur (Solltem-
peratur). Je mehr sich die Isttemperatur der Solltemperatur nähert,
desto geringer wird die Drehzahl.
Daraus resultiert ein besonders geräuscharmer Ventilatorlauf.
Mechanische Begrenzung des Temperatur-Einstellbereiches
Der Temperatureinstellbereich des Reglers kann mechanisch ein-
geengt werden, indem der Drehwinkel des Stellrades reduziert
wird.
Gehen sie dazu wie folgt vor:
– Hebeln Sie das Stellrad vorsichtig mit einem
Schraubendreher ab.
– Die jetzt sichtbare blaue und rote Rasterscheibe
zur Einstellung der Minimal- (blau) und/oder Maximal-
temperatur (rot) leicht anheben, wie gewünscht verdrehen
und wieder einrasten (siehe Abb. 2)
– Temperatur-Stellrad aufstecken
Um Beschädigungen zu vermeiden und die korrekte Funktion der
Temperaturbereichseingrenzung sicherzustellen, muss beim Auf-
stecken auf die lagerichtige Position der Nut-/Federverbindung ge-
achtet werden.
HINWEIS
Zur Einengung des Temperaturbereiches braucht die Netzspan-
nung nicht ausgeschaltet zu werden.
Elektronischer Drehzahl-Raumtemperaturregler
mit Schaltausgang Zusatzheizung
Um Schutzklasse II zu erreichen, müssen entsprechende Installa-
tionsmaßnahmen ergriffen werden. Dieses unabhängig montierba-
re Gerät dient der Regelung der Temperatur ausschließlich in
trockenen und geschlossenen Räumen mit üblicher Umgebung.
Abb.1
Abb. 2
5 21149 00
