Entfernen der Logo-Platine
ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des
Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der
Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.
Themen:
•

Voraussetzungen

•

Vorgehensweise

Voraussetzungen
1. Entfernen Sie den Standfuß.
2. Entfernen Sie die linke und die rechte Seitenabdeckung. Siehe
3. Entfernen Sie den Speicherlüfter.
Vorgehensweise
ANMERKUNG: Notieren Sie sich vor dem Entfernen aller Kabel die Kabelführung, sodass Sie sie nach dem Wiedereinbau der
Logo-Platine wieder korrekt verlegen können.
1. Legen Sie das Gehäuse auf die rechte Seite.
2. Trennen Sie alle Kabel von der Logo-Platine.
3. Entfernen Sie die Schraube (#6-32x6), mit der die Logo-Platine am Gehäuse befestigt ist.

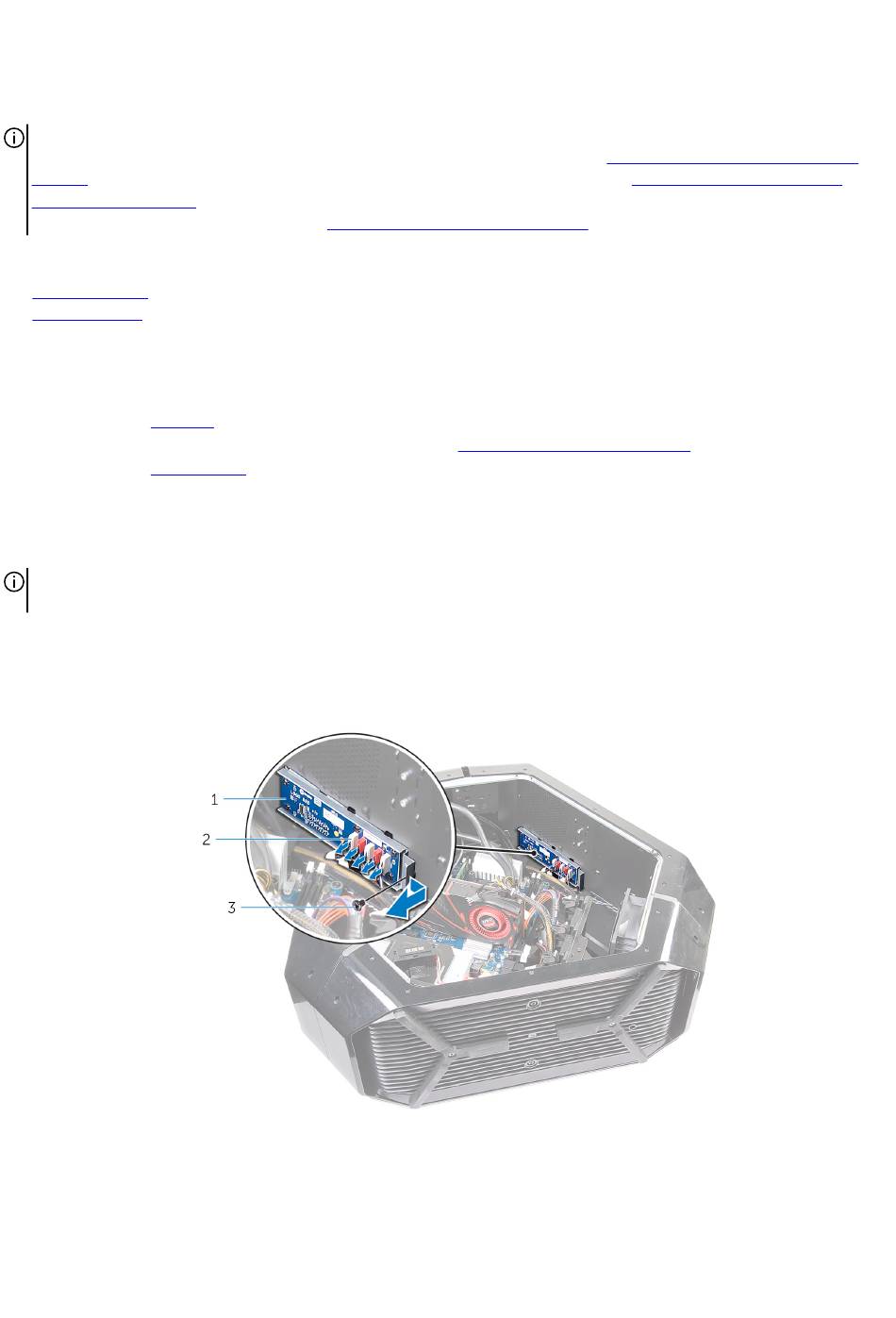

4. Ziehen Sie die Logo-Platine aus dem Gehäuse.
a. Logo-Platine
b. Anschluss
c. Schraube
5. Lösen Sie die sechs Schrauben (#6-32x6), mit denen die Logo-Platine an der Halterung befestigt ist.
84
Bevor Sie im Inneren Ihres Computers
„Entfernen der Seitenabdeckungen".
nach Abschluss der Arbeiten im
