Mischkaskade mit hydraulischer Weiche in Parallelschaltung
Anlage mit 4 Wärmeerzeugern: Die Wärmeerzeuger in Parallelschaltung
sind durch eine hydraulische Weiche, Heizkreise und Warmwasser-
bereitung über Pumpen eingebunden.
Die Warmwasserbereitung erfolgt durch das Masterregelgerät.
PZ
FB
11

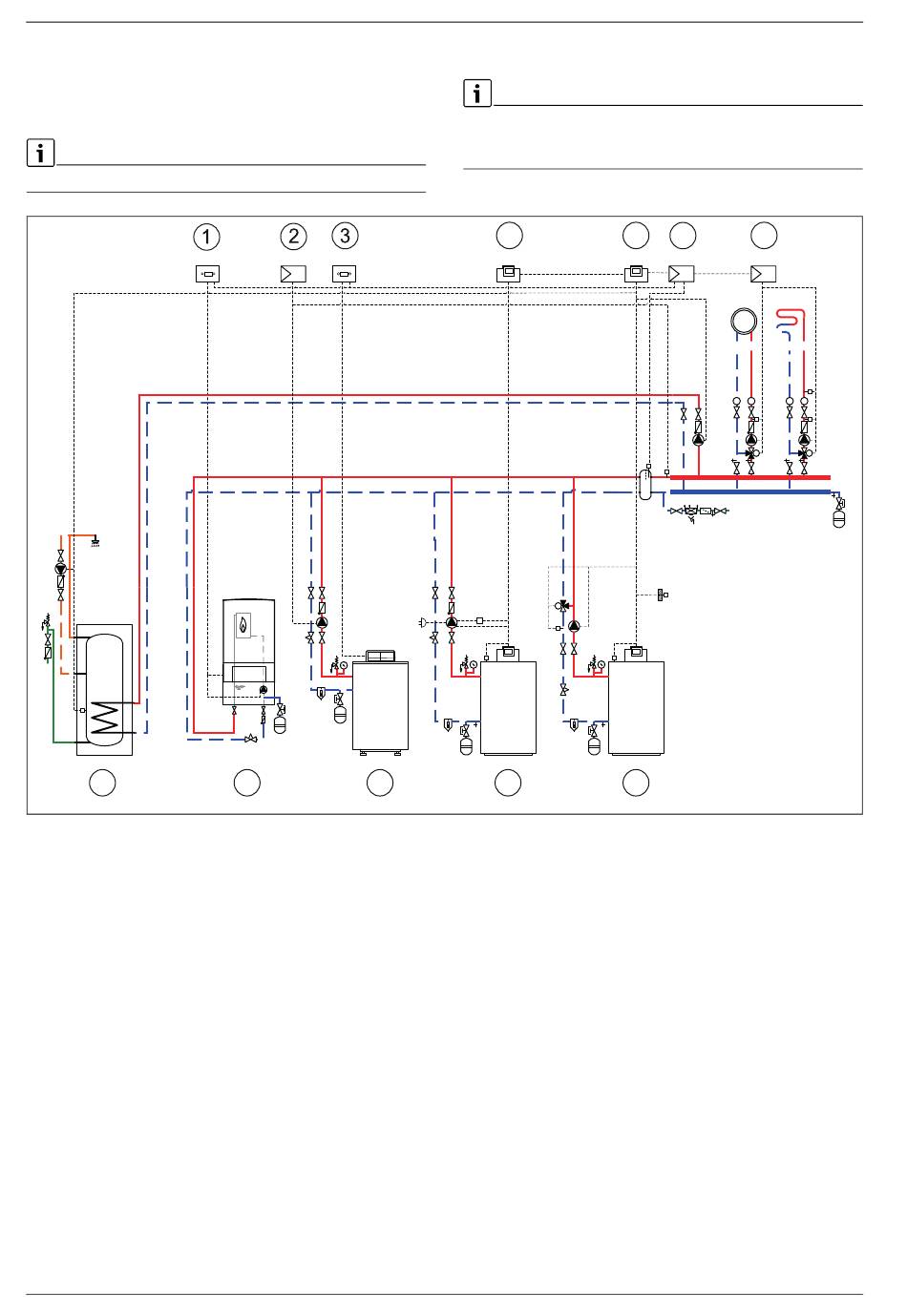

Bild 24 Hydraulik 7: Mischkaskade mit hydraulischer Weiche
[1]
Basisregelgerät im Wärmeerzeuger z. B. BC10
[2]
PM10
[3]
Basisregelgerat im Warmeerzeuger, z. B. MC10
[4]
R5311/CC8311
[5]
FM-CM im Masterregelgerät
[6]
FM-MM
[7]
Niedertemperaturkessel mit Brennerstecker, Masterregelgerät,
FM-CM und FM-MM
[8]
Brennwertkessel mit Brennerstecker und Slaveregelgerät
[9]
Brennwertkessel mit Basisregelgerät im Wärmeerzeuger
z. B. MC10
[10] Brennwertgerät mit Basisregelgerät im Wärmeerzeuger
z. B. BC10
[11] Warmwasserspeicher
28
E
M
S
1
E
M
S
2
AS+U
PC0
10
9
Die Einhaltung der Betriebsbedingungen und die hydraulische
Absperrung der Folgekessel werden durch das Kesselkreis-Stellglied
sichergestellt.
4
SR
M
PK
R
PK Mod
PK
FR
FK
FK
8
5
6
4
HK1
HK2
T
T
T
1FV
PS
1PH
M
1SH
FVS
FK
FA
7
0010019834-001
FM-CM – 6720830029 (2022/07)
TWH
T
2FV
2PH
M
2SH
