Baureihen KNA/F, KNAP/F, KNA-D/F, KNAP-D/F,
KNA-S/F, KNAP-S/F
10.2

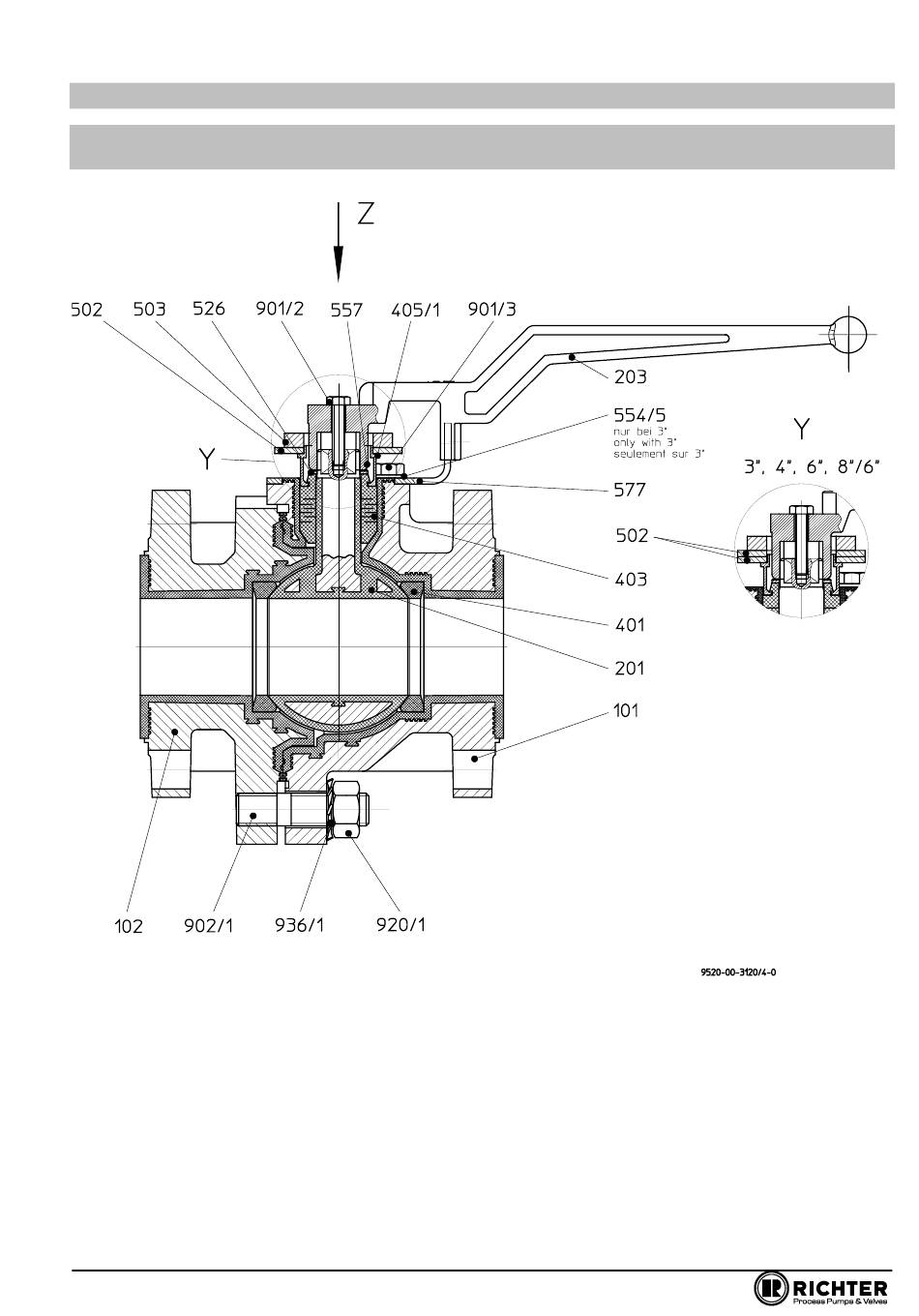

Schnittzeichnungen Kugelhahn
10.2.1 Kugelhahn mit Kugelwelle und Hebel
½" – 8"/6"
Bohrungen der Flansch- und Gehäuseschrauben um 45° versetzt gezeichnet.
9520-030-de
Revision 19
TM 10477
Ausgabe 05/2022
nach ASME
Seite 15
