1. Hubarm
2. Maschinenrahmen
2

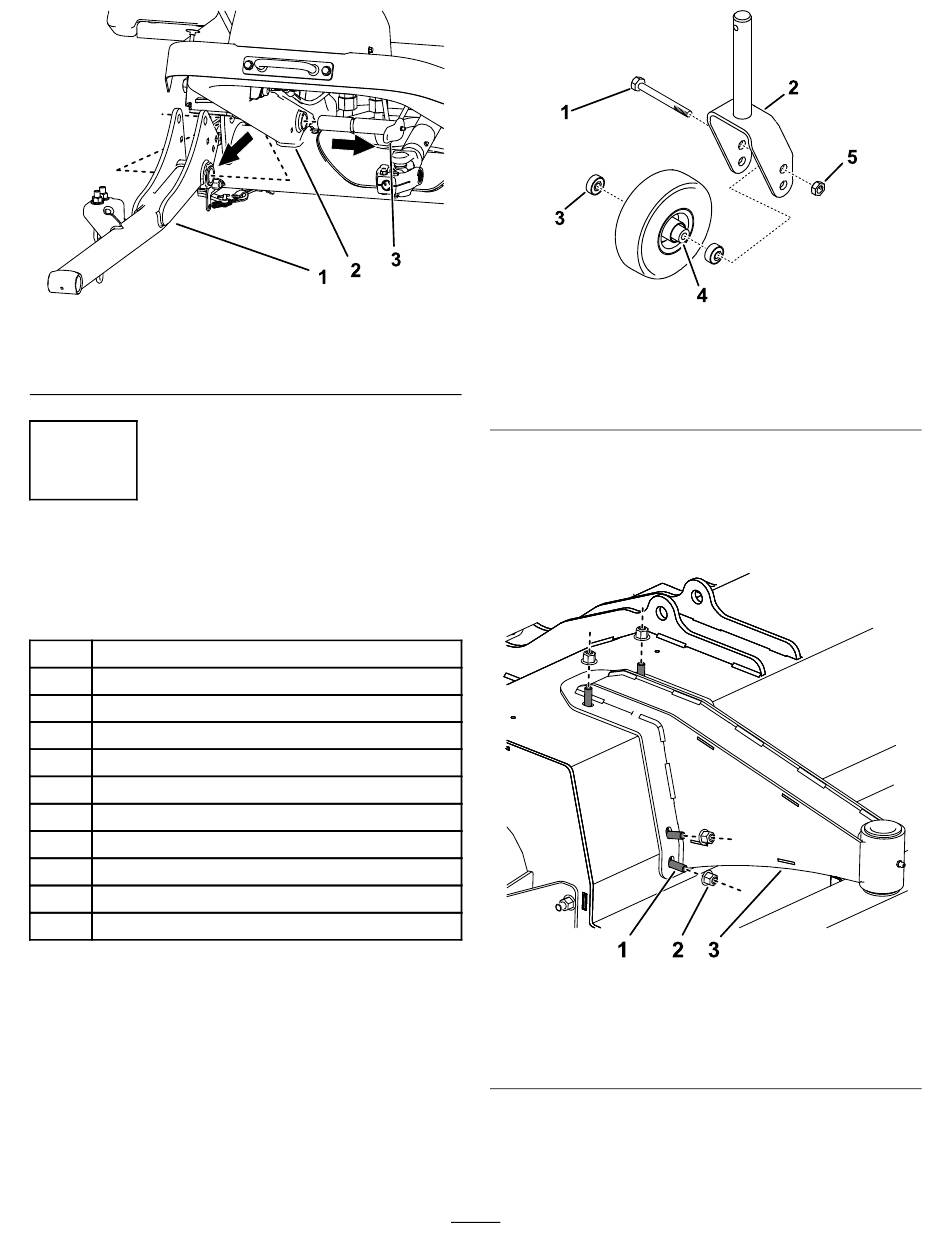

Montage der Laufradarme
und Laufräder am Mähwerk
Für diesen Arbeitsschritt erforderliche Teile:
2 Laufradgabel
2 Laufradschraube
4 Lager
2 Distanzstück des Lagers
2 Große Sicherungsmutter
2 Laufradarm
12 Schlossschraube (M10)
12 Sicherungsmutter (M10)
2 Spannkappe
14 Abstandshalter Schnitthöheneinstellung
4 Beilagscheibe
Verfahren
1. Montieren Sie die Laufräder an der Laufradgabel,
wie in Bild 6 dargestellt.
Hinweis:
Verwenden Sie nur das obere
Achswellenloch; stellen Sie die Position des
Laufrads nicht ein.
Bild 5
3. Großer Stift
g295790
1. Laufradschraube
2. Laufradgabel
3. Lager
2. Montieren Sie jeden Laufradarm mit
sechs Schlossschrauben (M10) und sechs
Sicherungsmuttern (M10) am Mähwerk,
wie in Bild 7
Sicherungsmuttern auf ein Drehmoment von 47
bis 57 N·m an.
1. Schlossschraube
2. Sicherungsmutter
8
Bild 6
4. Distanzstück des Lagers
5. Große Sicherungsmutter
dargestellt; ziehen Sie die
Bild 7
Bild zeigt linke Seite
3. Laufradarm
g319436
g314698
