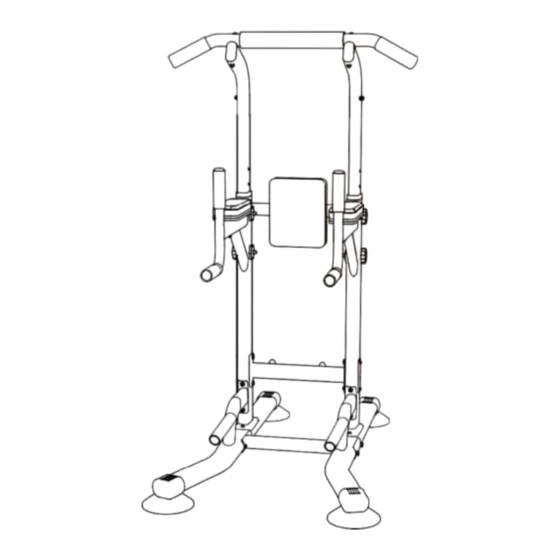

Merax MS282323 Benutzerhandbuch

Dip-station
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Merax MS282323

Inhaltszusammenfassung für Merax MS282323

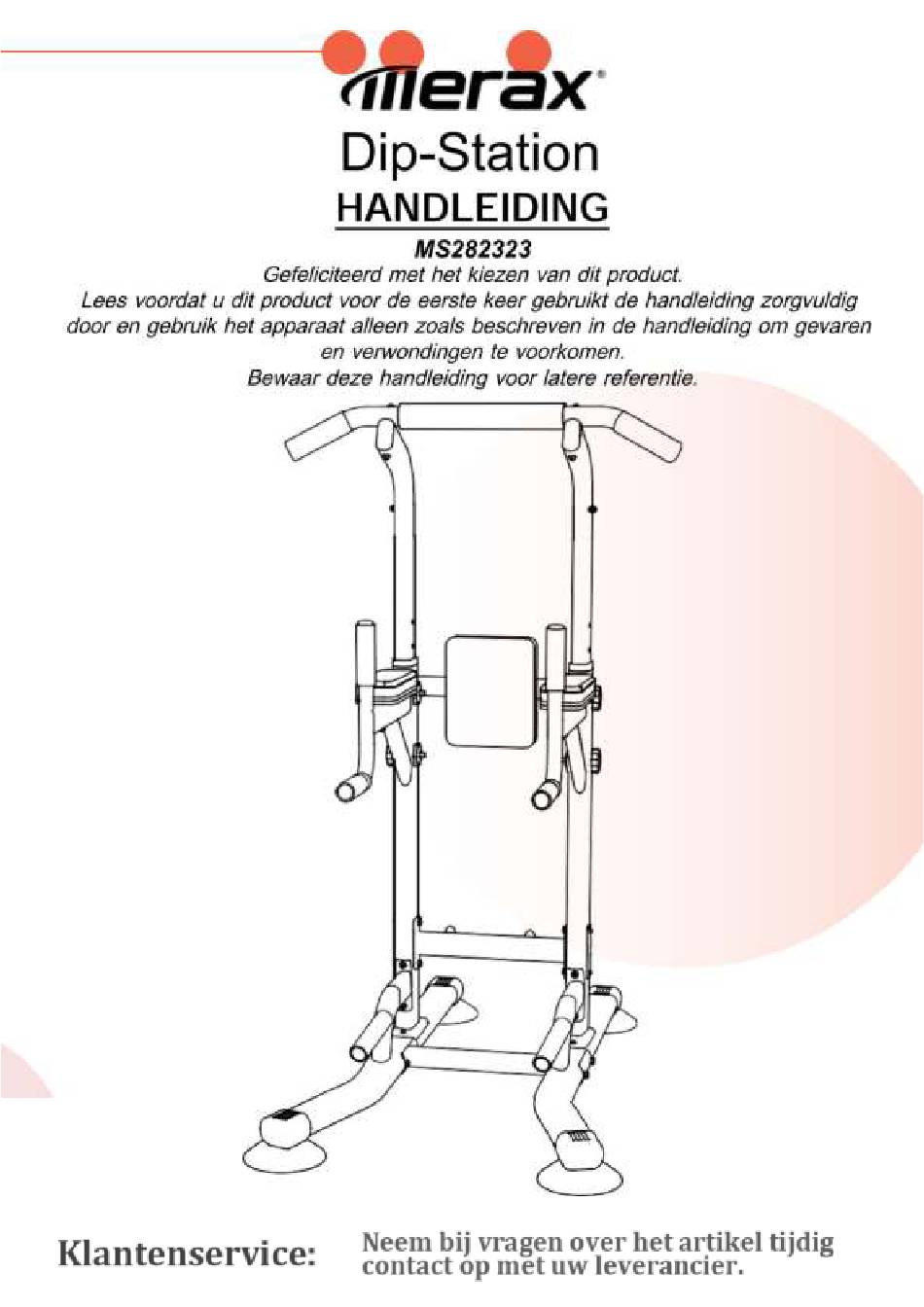

  • Seite 7 Dip-Station BENUTZERHANDBUCH MS282323 Herzlichen Glückwunsch zur Auswahl dieses Produkts. Bevor Sie dieses Produkt zum ersten Mal verwenden, lesen Sie bitte das Handbuch sorgfältig durch und verwenden Sie das Gerät nur wie im Handbuch beschrieben, um Gefahren und Verletzungen zu vermeiden.

  • Seite 8: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen  Die maximale Tragfähigkeit beträgt 120 kg.  Wenn Sie sich während des Gebrauchs des Geräts unwohl fühlen, beenden Sie die Verwendung sofort und fragen Sie vor dem nächsten Gebrauch Ihren Arzt um Anweisungen.  Zu Ihrer Sicherheit müssen Sie während des Trainings einen Mindestabstand von 0,9 Metern zu allen Umgebungen einhalten.
  • Seite 9 Stückliste Wenn bei Erhalt des Pakets ein Teil fehlt, verformt oder gebrochen ist, wenden Sie sich bitte rechtzeitig an Ihren Lieferanten. Mit Ihrer Bestellnummer senden wir Ihnen das Ersatzteil schnellstmöglich zu. Komponente Verbindungsrohr 3. Unterer Lenker x 2 Untere Basis x 2 (Mit gebogener Halterung) 5.
  • Seite 10 Montagemethode Schritt 1: Montieren Sie die unteren Basen Für diesen Schritt bereiten Sie bitte zwei Bodenfüße (Nr.1), das Verbindungsrohr gebogener Halterung (Nr.2), zwei gebogene Halterungen (Nr.12), vier M8*70mm Innensechskantschrauben (Nr.13), vier Schloss vor Muttern (Nr. 15) und zwei Schraubenschlüssel (Nr. 25) (Nr. 26). Befestigen Sie das Verbindungsrohr und zwei gebogene Halterungen an zwei unteren Sockeln.
  • Seite 11 Schritt 4: Verbindungsrohr montieren Befestigen Sie ein Verbindungsrohr (Nr.5) und zwei flache Halterungen (Nr.17) am Rahmen. Schrauben Sie vier M8*40mm Inbusschrauben (Nr. 18) und vier Kontermuttern (Nr. 15) mit zwei Schraubenschlüsseln (Nr. 25) (Nr. 26) fest. Schritt 5: Montieren Sie zwei parallele Stangen Befestigen Sie zwei Parallelstangen (Nr.6) am Rahmen.
  • Seite 12 Schritt 7: Montieren Sie die Rückenlehne Für diesen Schritt bereiten bitte Rückenlehnen röhr (Nr.8), die Rückenlehne (Nr.9), zwei Unterlegscheiben (Nr.14), zwei M8*16mm Innensechskantschrauben (Nr.20) Innensechskantschlüssel (Nr. 26). Schrauben Sie vier M6*16mm Schrauben (Nr.27) von der Rückseite der Rückenlehne ab. Befestigen Rückenlehne Rückenlehnen röhr.
  • Seite 13 BANC DE MUSCULATION Manuel de l'Utilisateur MS282323 Félicitations pour avoir choisi ce produit. Avant d'utiliser ce produit pour la première fois, veuillez lire attentivement le manuel et utilisez l'équipement uniquement comme décrit dans le manuel pour éviter les dangers et les blessures.
  • Seite 14 Précautions  La capacité de charge maximale est de 120 kg.  Si vous ne vous sentez pas bien pendant l'utilisation de la machine, veuillez cesser de l'utiliser immédiatement et consultez votre médecin pour obtenir des instructions avant la prochaine utilisation. ...

  • Seite 15: Liste Des Pièces

    Liste des pièces Si une pièce est manquante, déformée ou cassée lors de la réception du colis, veuillez consulter votre fournisseur à temps. Avec votre numéro de commande, nous vous enverrons la pièce de rechange dans les plus brefs délais. Composant Tuyau de raccordement 3.
  • Seite 16 Méthode d'assemblage Étape 1: Assembler les bases inférieures Pour cette étape, veuillez préparer deux bases inférieures (No.1), le tuyau de raccordement avec support incurvé (No.2), deux supports incurvés (No.12), quatre boulons Allen M8 * 70mm (No.13), quatre verrous écrous (No.15) et deux clés (No.25) (No.26).
  • Seite 17 Étape 4: Assembler le tuyau de raccordement Fixez un tuyau de raccordement (No.5) et deux supports plats (No.17) au cadre. Vissez quatre boulons Allen M8*40mm (No. 18) et quatre écrous de blocage (No.15) à l'aide de deux clés (No.25) (No.26). Étape 5: Assembler deux barres parallèles Fixez deux barres parallèles (No.6) au cadre.
  • Seite 18 Étape 7 : Assemblez le dossier Pour cette étape, veuillez préparer le tuyau du dossier (No.8), le dossier (No.9), deux rondelles (No.14), deux boulons Allen M8* 16mm (No.20) et la clé Allen (No. 26). Dévissez quatre boulons M6*16mm (No.27) à l'arrière du dossier.
  • Seite 19 PULL-UP DIP STATION User Manual MS282323 Congratulations for choosing this product. Before using this product for the first time, please read the manual carefully and use the equipment only as described in the manual to avoid hazards and personal injury.
  • Seite 20 Precautions  The maximum load bearing is 120 kg.  If you feel unwell during using the machine, please stop using it immediately and consult your doctor for instructions before next use.  For your safety, you must keep at least 0.9 meter away from anything around during exercise.

  • Seite 21: Part List

    Part List If any part is missing, distorted or broken when you receive the package, please consult your supplier in time. With your order number we will send the replacement part to you as soon as possible. Component Connecting pipe 3.
  • Seite 22 Assembly Method Step 1: Assemble the bottom bases For this step, please prepare two bottom bases (No.1), the connecting pipe with curved bracket (No.2), curved brackets (No.12), four M8*70mm Allen bolts (No.13), four lock nuts (No.15), and two wrenches (No.25) (No.26). Attach the connecting pipe and two curved brackets to two bottom bases.
  • Seite 23 Step 4: Assemble the connecting pipe Attach a connecting pipe (No.5) and two flat brackets (No.17) to the frame. Screw four M8*40mm Allen bolts (No. 18) and four lock nuts (No.15) by using two wrenches (No.25) (No.26). Step 5: Assemble two parallel bars Attach two parallel bars (No.6) to the frame.
  • Seite 24 Step 7: Assemble the backrest For this step, please prepare the backrest pipe (No.8), the backrest (No.9), two washers (No. 14), two M8* 1 6mm Allen bolts (No.20), and the Allen wrench (No.26). Unscrew four M6*16mm bolts (No.27) from the back of the backrest.
