Berührungsloser RF-Sicherheitsschalter SI-RF
SI-RFxT-xP8
1 – Weiß
+
5 − Grau
I1
6 − Rosa
I2
2 − Braun
Q1
4 – Gelb
Q2
3 − Grün
–
7 – Blau
8 – Rot
3.8.5 Verdrahtung des Schalters in Reihe
Gehen Sie wie folgt vor, um mehrere bewegliche Schutzeinrichtungen mit einer Reihenschaltung von Sicherheitsschalter
SI-RF zu überwachen.
1. Schließen Sie die Sicherheitsausgänge des letzten Sicherheitsschalter SI-RF an eine Sicherheitsüberwachung-
seinheit an.
2. Schließen Sie die Sicherheitseingänge des ersten Sicherheitsschalter SI-RF in der Reihe an + 24 V DC an.
3. Verbinden Sie die Sicherheitsausgänge des ersten Sicherheitsschalter SI-RF mit den Sicherheitseingängen des
zweiten Sicherheitsschalter SI-RF (und des zweiten mit denen des dritten usw.).
4. Wenn alle Schutzeinrichtungen geschlossen sind (alle Auslöser werden erkannt), schaltet der letzte Sicherheits-
schalter SI-RF der Reihenschaltung seine Sicherheitsausgänge ein.
5. Wenn Sie ein optionales In-Series Diagnostic (ISD)-Gerät (Bauform SI-RFD) verwenden, integrieren Sie das Di-
agnosegerät zwischen dem letzten Sicherheitsschalter SI-RF und dem Sicherheitsüberwachungsmodul in die
Reihenschaltung. Die Statusinformationen können dann vom Diagnosegerät abgerufen werden.
Anmerkung: Vergewissern Sie sich, dass der Sicherheitsschalter SI-RF und das Sicherheitsüberwa-
chungsmodul von derselben Stromversorgung gespeist werden oder dass die getrennten Stromver-
sorgungen über einen gemeinsamen Masseanschluss verfügen.
Bei Verwendung des optionalen PNP-Hilfsausgangs (Bauform SI-RFS) können nur die nicht sicherheitsrelevanten Sta-
tusinformationen der einzelnen Sensoren abgerufen werden.
Nach dem Schließen der Tür erfordert die optionale Reset-Funktion eine manuelle Quittierung, bevor der Sicherheitsaus-
gang des Sensors eingeschaltet wird (nur dieser einzelne Sensor, nicht der Reihenstring).
SI-RF 1
+
I2
I1
Do
Q1
Öffner
8
1
6
5
7
2
Rot
Weiß
Rosa
Grau
Blau
Braun
24 V
PNP/
AUS
14

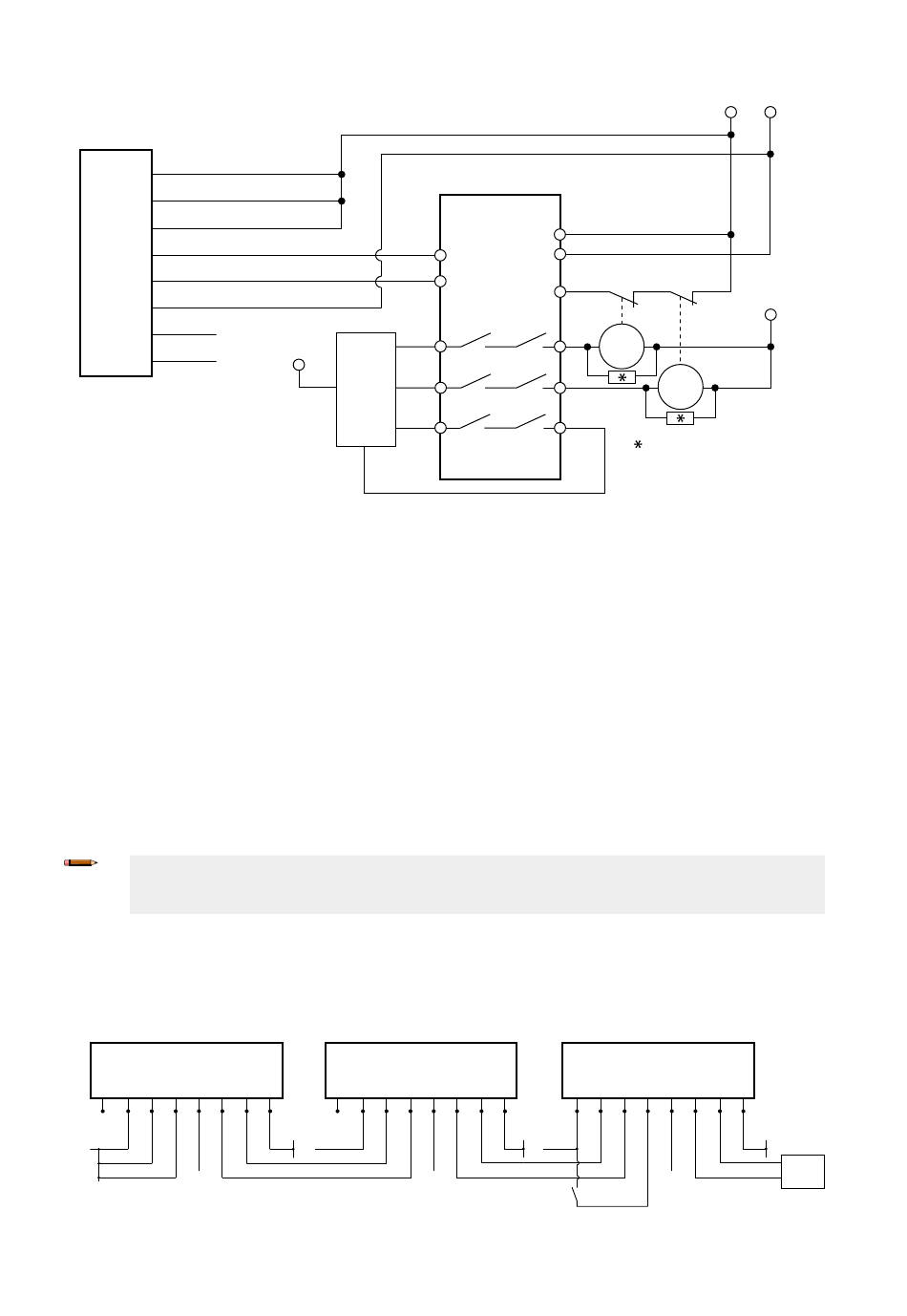

Abbildung 5. Verdrahtung für einen einzelnen 8-Leiter-Sensor
+24 V DC
OSSD1
OSSD2
0 V DC
Öffner
L1/+V
Öffner
Maschinen-
anschluss
Steuerung
Schaltung
Abbildung 6. Verdrahtung des Schalters in Reihe
SI-RF 2
Q2
–
+
I2
Öffner
4
3
8
1
6
Gelb
Grün
Rot
Weiß
Rosa
24 V
www.bannerengineering.com
SC10
+24 V DC
IN3
0 V DC
IN4
EDM
13
14
23
24
33
34
Regelkreis (optional)
I1
Do
Q1
Q2
–
+
5
7
2
4
3
Grau
Blau
Braun
Gelb
Grün
24 V
PNP/
AUS
+24 V DC
MPCE1
MPCE2
Lichtbogen-Entstörglieder
Sicherheitsrelais-Ausgänge 43/44,
53/54 und 63/64 können
ähnlich verdrahtet werden,
erfordern aber einen separaten
EDM- oder AVM-Eingang zur
Überwachung.
SI-RF 3
I2
I1
Do
Q1 Q2
–
Reset
1
6
5
8
7
2
4
3
Weiß
Rosa
Grau
Rot
Blau
Braun
Gelb
Grün
PNP/
AUS
0 V DC
L2/-V
Sicherheits-
kontroller
