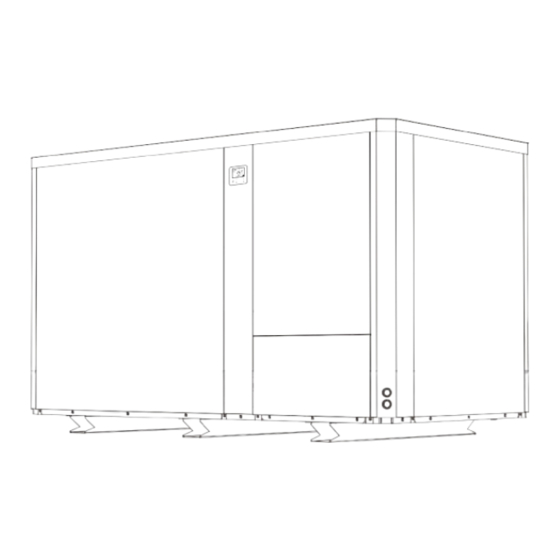

INSTALLATION AND
USER MANUAL
Thank you for choosing Full-Inverter heat pump.
This manual provides you necessary information for optimal
use and maintenance, please read it carefully and keep it for
subsequent use.
EN / DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IPS IPS-600

Inhaltszusammenfassung für IPS IPS-600

  • Seite 1 INSTALLATION AND USER MANUAL Thank you for choosing Full-Inverter heat pump. This manual provides you necessary information for optimal use and maintenance, please read it carefully and keep it for subsequent use. EN / DE...

  • Seite 2: Inhaltsverzeichnis

    Summary For users ………………………………………………………………………………. P.1-P.8 1. General information ........................ - 1 - 1.1. Contents ..........................- 1 - 1.2. Operating conditions and range ................... - 1 - 1.3. Advantages of different modes ..................... - 2 - 1.4. Kind reminder ........................- 2 - 2.

  • Seite 3: For Users

    For users 1. General information 1.1. Contents After unpacking, please check if you have all the following components. 1.2. Operating conditions and range Items Range Air temp Operating range -7℃～43℃ heating 18℃～40℃ Temp. setting cooling 12℃～30℃ ℃～ ℃ The heat pump will have ideal performance in the operation range Air 15 - 1 -...

  • Seite 4: Advantages Of Different Modes

    For users 1.3. Advantages of different modes The heat pump has two modes: Smart and Silence. They have different advantages under different conditions. MODE RECOMMENDATION ADVANTAGES Heating capacity: 20% to 100% capacity Smart mode As standard Intelligent optimization Fast heating Silent mode Use at night Heating capacity: 20% to 80% capacity...
  • Seite 5 For users 1.4.4. Don’t put anything into inlet or outlet, or the efficiency of the heat pump will be reduced or even stopped. 1.4.5. Don’t use or store combustible gas or liquid such as thinners, paint and fuel to avoid fire.

  • Seite 6: Operations

    For users 1.4.9. Please note that following codes are not failure. Description Codes No water flow Anti-Freezing Reminder Out of the operating range Insufficient water flow or pump blocked Power abnormal 2. Operations 2.1. Notice before using ① For longer service life, please ensure water pump is on before heat pump is on, and water pump is off after heat pump is off.
  • Seite 7 For users Symbol Designation Function 1. Power On/Off ON/OFF 2. Wifi setting 1. Press it for 3 seconds to unlock/lock screen. Unlock / Mode 2. After screen is unlocked, press it to select mode. Auto (12~40℃) Heating (18~40℃) Cooling (12~30℃) Speed Select Smart/Silence mode Up / Down...
  • Seite 8 For users 1.Power On: Press for 3 seconds to light up screen, then press to power on heat pump. 2.Adjust Set Temperature: When screen is unlocked, press to display or adjust the set temperature. 3. Mode Selection: Press to select mode. a.

  • Seite 9: Daily Maintenance And Winterizing

    For users 2.3. Daily maintenance and winterizing 2.3.1. Daily Maintenance Please don’t forget to cut off power supply of the heat pump.  Please clean the evaporator with household detergents or clean water, NEVER use gasoline, thinners or any similar fuel. ...

  • Seite 10: Technical Specification

    For users 3. Technical specification Model IPS-600 IPS-1200 Advised pool volume (m 130~260 260~520 -7~43 Operating air temperature (℃) Performance Condition: Air 26°C, Water 26°C, Humidity 80% Heating capacity (kW) 60.0 110.0 COP at 50% capacity 10.1 10.0 Performance Condition: Air 15°C, Water 26°C, Humidity 70% Heating capacity (kW) 40.0...

  • Seite 11: For Installers And Professionals

    For installers and professionals 1. Transportation 1.1. When storing or moving the heat pump, the heat pump should be at the upright position. 1.2. When moving the heat pump, do not lift the water union since the titanium heat exchanger inside the heat pump will be damaged. 1.3.

  • Seite 12: Installation And Maintenance

    For installers and professionals 2. Installation and maintenance The heat pump must be installed by a professional team. The users are not qualified to install by themselves, otherwise the heat pump might be damaged and risky for users’ safety. 2.1. Notice before installation： 2.1.1.
  • Seite 13 For installers and professionals UNIT=MM Model IPS-600 1010 1110 1070 1023 1260 UNIT=MM Model IPS-1200 1010 1630 1090 1050 2100 1280 ※ Above data is subject to modification without notice. 2.2.2. Heat pump installation.  The frame must be fixed by bolts (M10) to concrete foundation or brackets. The concrete foundation must be solid;...
  • Seite 14  The layout of power cable and signal cable should be orderly and not affecting each other. 1. How to connect to the terminal board Step 1. Open the maintenance panel IPS-600   Remove the screws Open the front right panel and the internal ...
  • Seite 15 For installers and professionals IPS-1200   Remove three screws outside Open the panel   Remove two screws inside Open the internal Step 2. Power cord must be passed through below 3 holes  Connect the wire through three holes...
  • Seite 16 For installers and professionals ② Restore the internal panel ③ Fix the internal panel by two screws   Restore the panel Fix the panel by three screws 2. Wiring diagram For power supply: 400V 50Hz Distribution Box (Customer prepare) Swimming Pool Heat Pump Wiring Board Power Cord Power Supply...

  • Seite 17: Trial After Installation

    For installers and professionals 3. Options for protecting devices and cable specification MODEL IPS-600 IPS-1200 Rated Current (A) 23.0 45.0 Breaker Rated Residual Action Current (mA) Fuse 23.0 45.0 Power Cord (mm 5×6 5×16 Signal cable（mm 3×0.5 3×0.5 ＞ NOTE: The above data is adapted to power cord ≤ 10m. If power cord is 10m, wire diameter must be increased.

  • Seite 18: Maintenance And Winterizing

    For installers and professionals 2.4. Maintenance and winterizing 2.4.1. Maintenance The maintenance should be carried out once per year by qualified professional technician.  Cut off power supply of the heat pump before cleaning, examination and repairing . Do not touch the electronic components until the LED indication lights on PCB turn off.

  • Seite 19: Failure Code

    For installers and professionals 4. Failure code Display Not failure description No water protection Power supply excesses operation range Excessive temp difference between inlet and outlet water(Insufficient water flow protection) Ambient temperature too high or too low protection Anti-freezing reminder Display Failure description High pressure protection...

  • Seite 20: Appendix 1: Heating Priority Wiring Diagram (Optional)

    For installers and professionals Appendix 1: Heating priority wiring diagram (Optional) - 18 -...
  • Seite 21 For installers and professionals Parallel connection with filtration clock A: Water pump timer B: Water pump wiring of Heat Pump Note: The installer should connect A parallel with B (as above picture). To start the water pump, condition A or B is connected. To stop the water pump, both A and B should be disconnected.

  • Seite 22: Wifi Setting

    For installers and professionals 5. Wifi setting 1) APP Download Android mobile please download from iphone please download from 2) Account registration a) Registration by Cell phone number/Email - 20 -...
  • Seite 23 For installers and professionals b) Cell phone number registration 3) Create family Please set family name and choose the room of device - 21 -...
  • Seite 24 For installers and professionals APP Binding Please make sure your cell phone has connected the Wifi a) Wifi connection: Press for 3 seconds after screen unlock, will be flashing to enter Wifi binding program. b) Click "Add device", follow indication to finish binding. display on the screen once Wifi connection success.
  • Seite 25 For installers and professionals 5) Operation For heat pump with Heating & Cooling function. More share devices Indicate the status of Heating / Cooling Heating capacity Share percentage Select ℃/℉ The current swimming pool water temperature The setting temperature Select Heating/ Cooling Function Timer Select Smart/...
  • Seite 26 For installers and professionals 6) Share devices to your family members After binding, if your family members also want to control the device. Please let your family members register the APP first, and then the administrator can operate as below: - 24 -...
  • Seite 27 For installers and professionals Then your family members can log in as below: Notice: 1. The weather forecast is just for reference. 2. APP is subject to updating without notice. The factory reserves the final interpretation right. And keep the right to stop or change product specification and design without prior notice at any time, no need to bear the resulting obligations.
  • Seite 28 INSTALLATIONS-UND BENUTZERHANDBUCH Vielen Dank, dass Sie sich für die Full-Inverter Wärmepumpe entschieden haben. Dieses Handbuch enthält die notwendigen Informationen für eine optimale Nutzung und Wartung, bitte sorgfältig lesen und für den späteren Gebrauch aufbewahren. EN / DE...
  • Seite 29 Zusammenfassung 1. General information ......................- 1 - Für Benutzer……………………………………………………………………………………………P.1 - P.8 1. Allgemeine Informationen ....................... - 1 - 1.1. Inhalt ............................ - 1 - 1.2. Betriebsbedingungen und Bereich ..................- 1 - 1.3. Vorteile der verschiedenen Modi ..................- 2 - 1.4.

  • Seite 30: Allgemeine Informationen

    Für Benutzer 1. Allgemeine Informationen 1.1. Inhalt Bitte überprüfen Sie nach dem Auspacken, ob Sie die folgenden Komponenten haben. ODER 1.2. Betriebsbedingungen und Bereich ELEMENTE BEREICH -7℃ ～ 43℃ Betriebsbereich Lufttemperatur 18℃ ～ 40℃ Heizung Temperatureinstellungen 12℃ ～ 30℃ Kühlen ℃...

  • Seite 31: Vorteile Der Verschiedenen Modi

    Für Benutzer 1.3. Vorteile der verschiedenen Modi Die Wärmepumpe verfügt über zwei Modi: Smart und Silence. Sie bieten unter verschiedenen Bedingungen unterschiedliche Vorteile MODUS EMPFEHLUNG VORTEILE Heizleistung: 20 % bis 100 % Kapazität; Smart mode Standard Modus Intelligente Optimierung; Schnelles Aufheizen mode Silence Nacht-Modus...
  • Seite 32 Für Benutzer 1.4.4. Legen Sie keine Gegenstände in den Ein- oder Auslass, da andernfalls die Effizienz der Wärmepumpe reduziert oder diese sogar gestoppt werden kann. 1.4.5. Benutzen oder lagern Sie keine brennbaren Gase oder Flüssigkeiten wie Verdünner, Farbe und Kraftstoff, um einen Brand zu vermeiden. 1.4.6.

  • Seite 33: Betrieb

    Für Benutzer 1.4.9. Bitte achten Sie darauf, dass folgende Codes / Fehler / Umstände nicht auftreten. Beschreibung Codes Es fließt kein Wasser Erinnerung an Frostschutzmittel Außerhalb des operativen Bereichs Unzureichende Wasserzufuhr / blockiertes / schmutziges Pumpensieb Strom nicht normal 2. Betrieb 2.1.
  • Seite 34 Für Benutzer Symbol Bezeichnung Funktion 1. Strom EIN/AUS ON/OFF 2. Wifi-Einstellung 1. Drücken 3 Sec lang um das Display freizuschalten. 2. Nach der Freischaltung des Displays drücken, um den Sperrung/ gewünschten Modus auszuwählen Freischaltung des Displays Temperaturbereich Auto (12~40℃) / Heizung (18~40℃) / Kühlung (12~30℃) Geschwindigkeit Auswahl der Smart/Silence –...
  • Seite 35 Für Benutzer Auto Heizung Kühlung Prozentsatz der Heizleistung Wifi-Verbindung Wasserzulauf Wasseraustritt Einschalten: Drücken Sie für 3 Sekunden um den Bildschrim zu aktivieren, Drücken Sie dann um die Wärmepumpe einzuschalten. Um die Zieltemperatur zu verändern müssen Sie bei entsperrtem Bildschirm oder drücken um die Zieltemperatur anzupassen.

  • Seite 36: Tägliche Wartung Und Vorbereitungen, Um Die Anlage Winterfest Zu Machen

    Für Benutzer 6.Temperaturanzeigeumwandlung zwischen ℃ und ℉ ", um zwischen ℃ und ℉ umzuschalten. Drücken Sie 5 Sekunden lang gleichzeitig " " und " 7. Wifi-Einstellung Siehe die letzte seite 2.3. Tägliche Wartung und Vorbereitungen, um die Anlage winterfest zu machen 2.3.1.

  • Seite 37: Technische Spezifikationen

    Für Benutzer 3. Technische Spezifikationen Modell IPS-600 IPS-1200 Entsprechendes Pool Volumen (m 130~260 260~520 -7~43 Betriebslufttemp (℃ ) Betriebsbedingung: Luft 26°C, Wasser 26°C, Feuchtigkeit 80% Heizleistung (kW) 60.0 110.0 COP bei 50% Kapazität 10.1 10.0 Betriebsbedingung: Luft 15°C, Wasser 26°C, Feuchtigkeit 70% Heizleistung (kW) 40.0...

  • Seite 38: Für Monteure Und Händler

    Für Monteure und Händler 1. Transport 1.1. Bei der Aufbewahrung oder der Bewegung der Wärmepumpe sollte die Wärmepumpe in der aufrechten Position bleiben. 1.2. Heben Sie die Wärmepumpe nicht am Wasseranschluss an, wenn Sie die Wärmepumpe bewegen. Dadurch kann der Titan-Wärmetauscher in der Wärmepumpe beschädigt werden.

  • Seite 39: Installation Und Wartung

    Für Monteure und Händler 2. Installation und Wartung Die Wärmepumpe muss von einem professionellen Team installiert werden. Der Benutzer ist nicht qualifiziert, sie selbst zu installieren, da ansonsten die Wärmepumpe beschädigt werden kann und Sicherheitsrisiken für den Nutzer entstehen können. 2.1.

  • Seite 40: Installation Der Rücklaufpumpe

    Für Monteure und Händler Größe =MM Modell IPS-600 1010 1110 1070 1023 1260 Größe =MM Modell IPS-1200 1010 1630 1090 1050 2100 1280 ※ Oben genannte Daten unterliegen eventuellen Änderungen, die ohne vorherige Ankündigung vorgenommen werden können. 2.2.2. Installation der Rücklaufpumpe ...

  • Seite 41: Verkabelung & Schutz Der Geräte Und Kabelspezifikation

    Die Verlegung des Stromkabels und des Signalkabels sollte ordnungsgemäß sein und sich nicht gegenseitig beeinflussen. 1. Anschluss an das Klemmbrett Schritt 1. ÖffnenSie das Wartungspanel IPS-600   Entfernen Sie drei sssSchrauben außen Öffnen Sie die rechte Frontplatte und das Innere ...
  • Seite 42 Für Monteure und Händler IPS-1200   Entfernen Sie drei Schrauben außen ÖffnenSie das Panel   Entfernen Sie zwei Schrauben im Inneren ÖffnenSie die interne Schritt 2. Das Netzkabel muss unter 3 Löcherngeführtwerden  Verbinden Sie den Draht durch drei Löcher Öffnung 1 Öffnung 2 Öffnung 3...
  • Seite 43 Für Monteure und Händler   StellenSie das interne Panel wieder her. Befestigen Sie die Innenplatte mit zwei Schrauben   StellenSie das Panel wieder her Befestigen Sie die Platte mitdrei Schrauben 2. Verkabelungsschema Für Stromversorgung: 400V 50Hz Verteilerkasten Verdrahtungsboard der (vom Kunden vorzubereiten) Schwimmbad-Wärmepumpe Stromversorgungskabel...

  • Seite 44: Prüfung Nach Der Installation

    Für Monteure und Händler 3. Optionen für den Schutz der Geräte und Kabelspezifikation MODELL IPS-600 IPS-1200 Nennstrom (A) 23.0 45.0 Unterbrech Nennfehlstrom (mA) Sicherung 23.0 45.0 Netzkabel ( mm 5×6 5×16 Signalkabel ( mm 3×0.5 3×0.5 ＞ ANMERKUNG: Die oben genannten Daten gelten für Netzkabel ≤10m. Wenn das Netzkabel 10m ist, muss der Kabeldurchmesser erhöht werden.

  • Seite 45: Wartung Und Vorbereitungen, Um Die Anlage Winterfest Zu Machen

    Für Monteure und Händler 2.4. Wartung und Vorbereitungen, um die Anlage winterfest zu machen 2.4.1. Wartung Die Wartung sollte einmal pro Jahr von einem qualifizierten Fachmann durchgeführt werden.  Schalten Sie die Stromversorgung der Wärmepumpe vor der Reinigung, Prüfung und Reparatur ab. Berühren Sie nicht irgendwelche Elektronischen Komponenten, bis die LED Lichter am PCB aus sind.

  • Seite 46: Fehlerbehebung Für Die Häufigsten Fehler

    Für Monteure und Händler 3. Fehlerbehebung für die häufigsten Fehler Fehler Grund Lösung Kein Strom Warten Sie, bis der Strom eingeschaltet wird Hauptschalter ist aus Schalter an der Überprüfen Sie ihn und wechseln Sie die Wasserpumpe startet Sicherung durchgebrannt Sicherung nicht Überprüfen Sie ihn und schalten Sie den Schutzschalter ist aus...

  • Seite 47: Fehlercode

    Für Monteure und Händler 4. Fehlercode Display Beschreibung des keine Fehler Schutz vor Trockenlauf Kein Fehler, Stromversorgung übersteigt den Betriebsbereich Übermäßiger Temperaturunterschied zwischen Wasser am Einlass und am Auslass (Schutz vor zu geringem Wasserdurchsatz) Schutz vor zu hoher oder zu niedriger Umgebungstemperatur Erinnerung an Frostschutzmittel Display Beschreibung des Fehlers...

  • Seite 48: Anhang 1: Schaltplan Für Heizprioritätsfunktion (Optional)

    Für Monteure und Händler Anhang 1: Schaltplan für Heizprioritätsfunktion (Optional) - 19 -...
  • Seite 49 Für Monteure und Händler Parallelschaltung mit Filtrationsuhr A: Timer Wasserpumpe B: Verkabelung Wasserpumpe der Wärmepumpe Hinweis: Der Installateur sollte A parallel zu B (wie oben Bild) verbinden. Um dieWasserpumpe zu starten, ist Bedingung, dass A oder B verbunden sind. Um die Wasserpumpe zu stoppen, müssen sowohl A als auch B getrennt werden.

  • Seite 50: Wifi-Einstellung

    Für Monteure und Händler 5. Wifi-Einstellung 1) APP-Download IPhone: bitte Herunterladen von Android Mobile: bitte Herunterladen von 2) Kontoregistrierung a) Registrierung per Handynummer/E-Mail - 21 -...

  • Seite 51: Registrierung Der Handynummer

    Für Monteure und Händler b) Registrierung der Handynummer 3) Familie erstellen Bitte geben Sie den Namen ein und wählen Sie den Raum des Gerätes aus. - 22 -...

  • Seite 52: Wi-Fi-Verbindung

    Für Monteure und Händler 4) APP Bindung Bitte stellen Sie sicher, dass Ihr Handy mit Wifi verbunden ist. a) Wifi-Verbindung: Drücken Sie 3 Sekunden lang nach Entsperren des Bildschirms, blinkt, um in das Wifi-Bindungsprogramm zu gelangen. Klicken Sie auf "Gerät hinzufügen ", folgen Sie den Anweisungen, um die Bindung zu beenden.
  • Seite 53 Für Monteure und Händler 5) Betrieb Für Wärmepumpe mit Heiz- und Kühlfunktion: Mehr →Freigabegeräte Zeigt den Status von Heizen/Kühlen an Prozentsatz der Heizleistung Temperaturanzeige ℃/℉ wählbar Aktuelle Wassertemperatur des Schwimmbades Aushärtungstemperatur Funktion Heizen/Kühlen auswählen Timer Wählen Sie den Smart/ Silence-Modus aus Ein/Aus - 24 -...
  • Seite 54 Für Monteure und Händler 6) Geben Sie Geräte an Ihre Familienmitglieder weiter, wenn Ihre Familienmitglieder auch das Gerät steuern wollen. Bitte lassen Sie Ihre Familienmitglieder zuerst das APP registrieren, und dann kann der Administrator wie folgt vorgehen: - 25 -...
  • Seite 55 Für Monteure und Händler Dann können sich Ihre Familienmitglieder wie unten beschrieben anmelden: Hinweis: 1. Die Wettervorhersage ist nur als Referenz gedacht. 2. APP kann ohne Vorankündigung aktualisiert werden. Der Hersteller behält sich das endgültige Auslegungsrecht vor. Und behaltet Sie sich das Recht vor, die Produktspezifikation und das Design jederzeit ohne vorherige Ankündigung einzustellen oder zu ändern, ohne die daraus resultierenden Verpflichtungen tragen zu müssen.
  • Seite 56 Version: E95IW-1...
