Produktbeschreibung
2.5
Produktübersicht
5
4

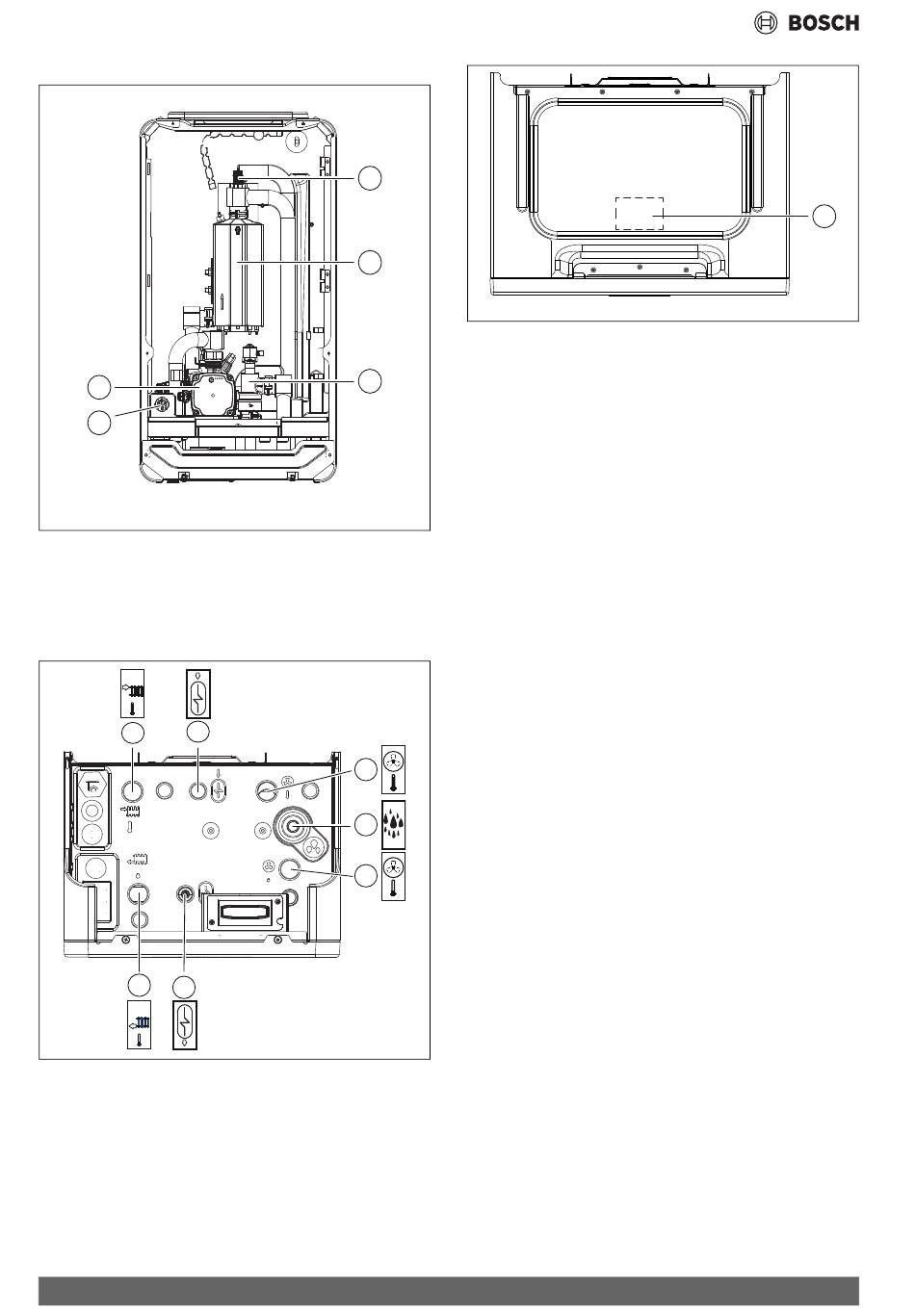

Bild 5
Komponenten
[1]
Manuelles Entlüftungsventil
[2]
Elektrischer Zuheizer
[3]
3-Wege-Ventil Heizung/WW
[4]
Verbundmessgerät
[5]
Zirkulationspumpe
3
4
2
1
Bild 6
Rohranschlüsse
[1]
Rücklaufleitung vom Warmwasserbereiter
[2]
Rücklaufleitung von der Heizungsanlage
[3]
Vorlaufleitung zur Heizungsanlage
[4]
Vorlaufleitung zum Warmwasserbereiter
[5]
Wärmeträgereingang von der Wärmepumpe
[6]
Überdruckablauf des Sicherheitsventils
[7]
Wärmeträgerausgang zur Wärmepumpe
6
1
2
Bild 7
[1]
3
*Das Typschild enthält Angaben zur Artikel- und Seriennummer sowie
zum Fertigungsdatum des Geräts.
2.6
Folgende Richtlinien und Vorschriften einhalten:
• Lokale Bestimmungen und Vorschriften des zuständigen Stromver-
sorgungsunternehmens sowie damit verbundene Sonderregeln
0010038947-003
• Nationale Bauvorschriften
• EN 50160 (Merkmale der Spannung in öffentlichen Elektrizitätsver-
sorgungsnetzen)
• EN 12828 (Heizungsanlagen in Gebäuden - Planung von Warmwas-
ser-Heizungsanlagen)
• EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in Trink-
wasser-Installationen)
• EN 378 (Kälteanlagen und Wärmepumpen – Sicherheitstechnische
und umweltrelevante Anforderungen)
• EN 60335-2-40 (Besondere Anforderungen für elektrisch betriebe-
ne Wärmepumpen, Klimageräte und Raumluft-Entfeuchter)
2.7
2.7.1
5
Die folgenden Komponenten sind nicht im Standardlieferumfang enthal-
ten, werden jedoch für die Erstinbetriebnahme und den Betrieb der An-
lage benötigt.
6
Heizungsanlage:
• Heizkreispumpe
7
• Pufferspeicher
• Ausdehnungsgefäß
• Kappenventil für Ausdehnungsgefäß
• Automatischer Entlüfter [VL1] für Pufferspeicher
• Magnetitabscheider (nicht erforderlich, wenn die Anlage nur eine
neu installierte Fußbodenheizung umfasst)
• Vorrichtung zum Befüllen der Heizungsanlage
Wärmepumpe:
• Manuelles Ventil [VC4] zwischen Inneneinheit und Wärmepumpe.
0010038948-002
Das Ventil wird beim Befüllen und Entlüften der Anlage verwendet. Es
ist nicht zulässig, die Wärmepumpe komplett von der Inneneinheit zu
trennen. Aus diesem Grund ist nur ein Ventil erforderlich.
2.7.2
Das folgende Zubehör kann hinzugefügt werden und ist für den Betrieb
der Anlage nicht erforderlich.
• Warmwasserspeicher (Warmwasserbereiter)
• Automatisches Entlüftungsventil für den Warmwasserspeicher
• Thermostatischer Warmwassermischer
• Sicherheitsventil Warmwasser
Position des Typschilds im Gerät
Typschild*

Vorschriften

Zubehöre

Erforderliche Anlagenkomponenten

Optionales Zubehör
Compress 6800i AW – 6721850660 (2022/09)
