Speci cations
Питание: 400 В, 3-фазное, перем. ток 50 Гц
Мощность: 9,0 кВт
Высота: 800 мм
Ширина: 1160 мм,
Глубина: 580 мм
Объем короба камней: прибл. 75 kg
Ток утечки: макс. 0,75 mA на кВт мощности
Назначение: нагревательный прибор для при-
менения в домашних и коммерческих саунах.
Комплект поставки:
1 печь с комлектом ножек
1 воронка со шлангом и патрубком
1 защитная решетка
1 пакет с четырьмя монтажными шурупами
1 комплект камней (около 75 кг)
4
3

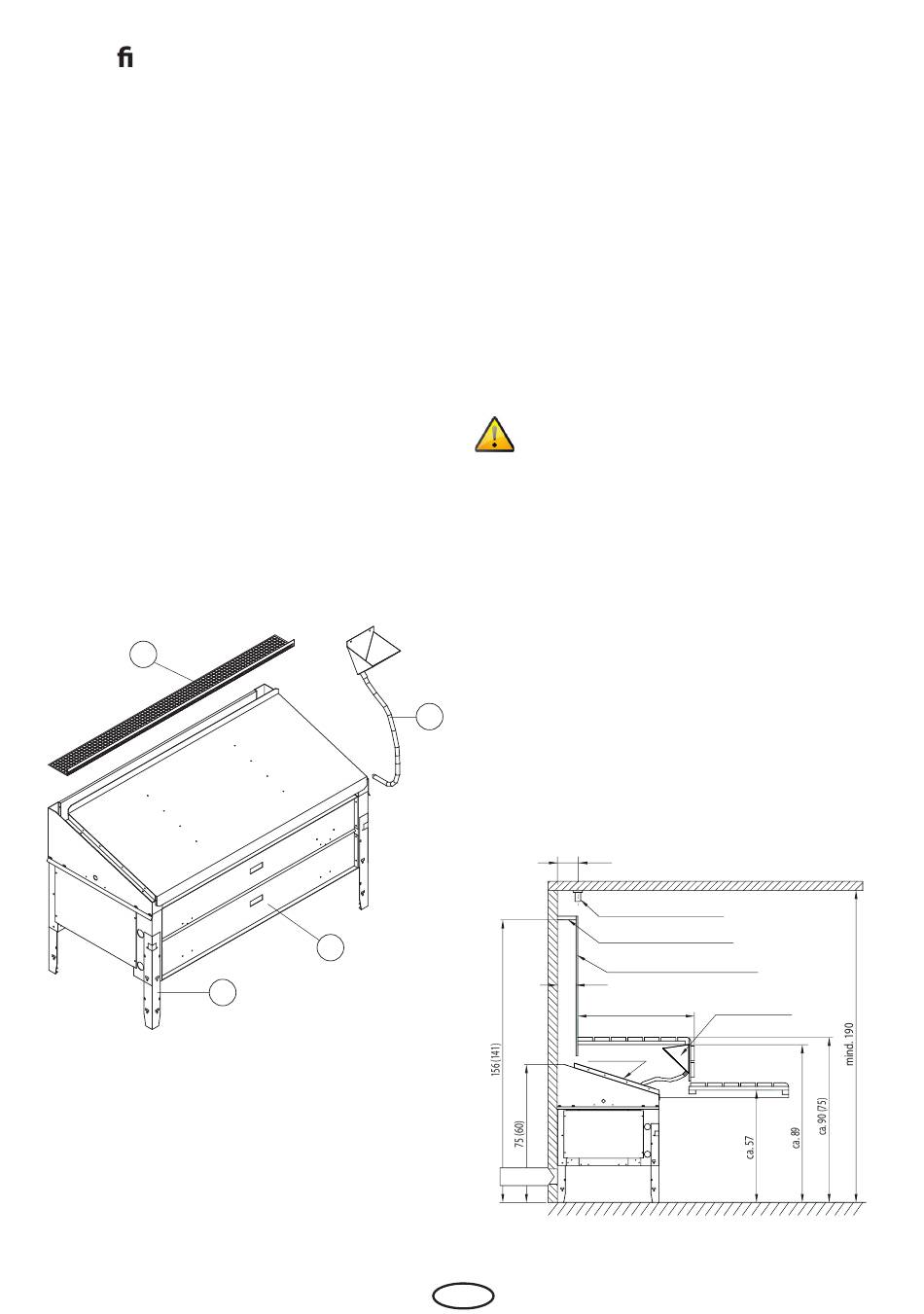

1. Печь
2. Воронка с силиконовым шлангом и патрубком
3. Ножки, регулируемые по высоте
4. Защитная решетка
Данная печь предназначена для подключения
к сети питания 400 В с 3-фазным переменным
током 50 Гц через соответствующий пульт
управления.
40
All manuals and user guides at all-guides.com
1
Зазоры безопасности
Минимальная высота кабины сауны должна
составлять внутри 1,90 м.
При монтаже печи для сауны следует об-
ратить внимание на то, чтобы расстояние
по вертикали между верхним краем печи и
перегородкой, лежаками сауны или иными
возгораемыми предметами было не менее
указанного ниже в рисунке 1.
Защитная решетка должна быть установлена
вдоль верхнего края перегородки между сте-
ной сауны и перегородкой (см. рис. 1). Данная
решетка служит для предотвращения случай-
ного падения каких-либо предметов на печь.
Внимание: в отличие от указания по
монтажу датчика температуры в инструк-
ции на пульт управления данный датчик
следует установить на потолке как показано
на рисунке 1. Также смотри указания по
монтажу печи.
2
Схема монтажа (боковой вид)
11,5
10
печь
приток
Размеры в мм
RU
датчик
защитная решетка
перегородка (не входит в комплект)
воронка
ca. 60
Рис. 1
