3.4. Blasenbruchsystem BIS-ATEXd
(DC, DD, DE)
HINWEIS
Siehe Betriebsanleitung HE
"BIS 1000-HART EXd E/D"
Nr. 669906

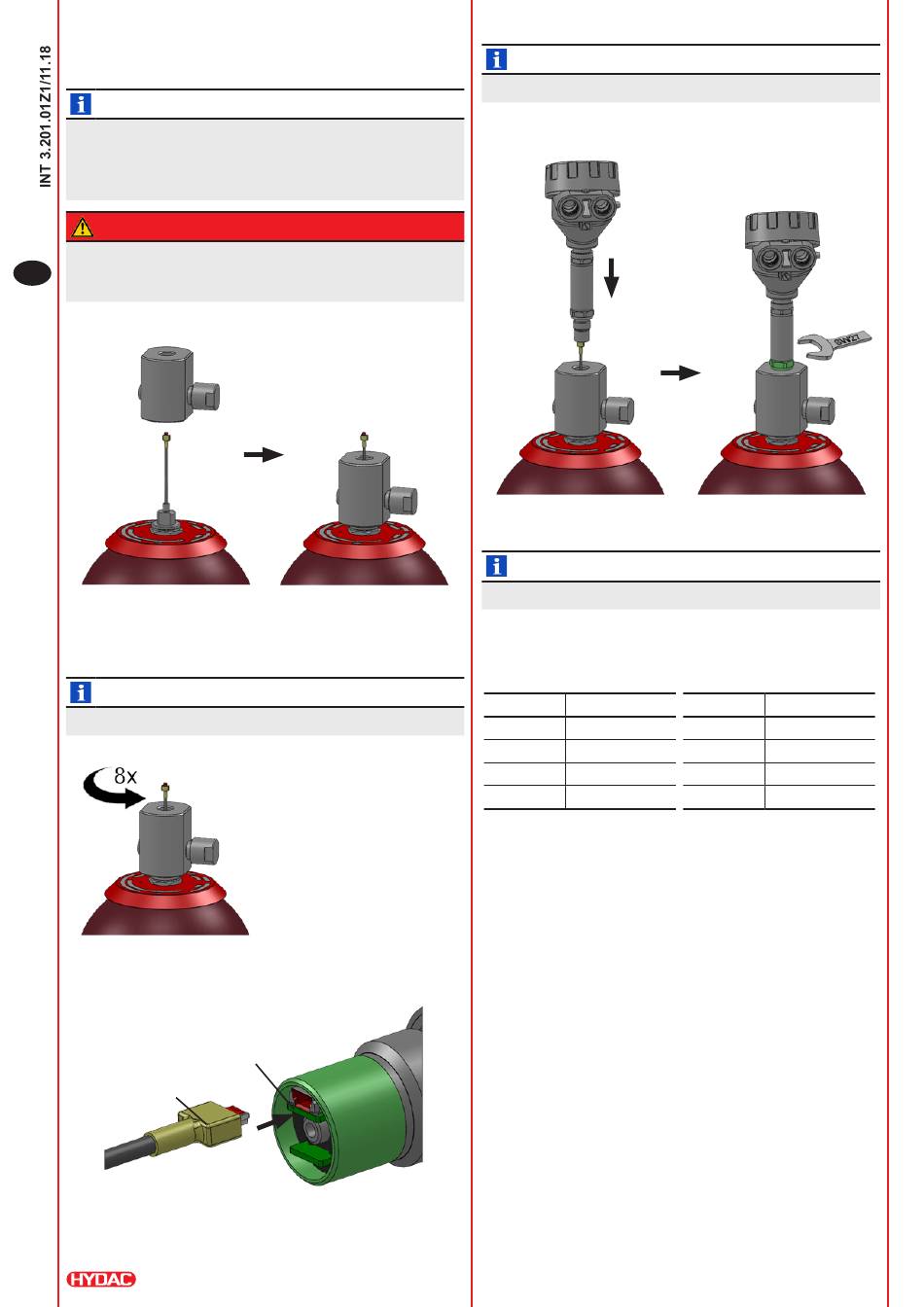

Montagebeispiel Blasenbruchsystem BIS-ATEXd (DD).
GEFAHR
Bei Modifikation des elektrischen Anschlusses (z.B.
DE
An-/Abbau der Anschlussbox) durch Dritte, entfällt die
ATEX-Konformität / Gewährleistung durch HYDAC.
– Kabel ca. 15 cm aus dem Hydro-Speicher (Gasseite)
herausführen.
– Kabel durch den Adapter BIS (3) führen und diesen auf
den Blasenspeicher handfest aufschrauben.
HINWEIS
Drehbewegung am Kabel durchführen, nicht am Stecker.
– Verbindungskabel ca. 8x gegen den Uhrzeigersinn
drehen.
Stecker
10
Kabelbuchse
HINWEIS
Rote Rasternase muss nach außen zeigen.
– Stecker mit der Kabelbuchse an der Elektronik BIS 1000
(30) verbinden.
– Elektronik BIS 1000 (30) auf den Adapter BIS (3)
aufschrauben. Drehmoment 45 Nm.
HINWEIS
Die Verkabelung ist vom Anwender selbst auszuführen.
Anschlussbelegung
Einzeladern
Kabel
Signal
rot
Signal +
grün
Switch +
schwarz
Signal -
weiß
Switch -
Protokolldaten
HART Version:
7
Manufacturer Code:
0x605E
Manufacturer String:
HYDAC ELECTRONIC
Device Type Codes:
0xE2AA BIS 1100
Variante mit Temperatur als PV
0xE2AB BIS 1200
Variante mit Druck als PV und
Temperatur als SV
0xE2AC BIS 1300
Variante mit Temperatur als PV und
Druck als SV
Freies Kabelende
Kabel
Signal
braun
Signal +
grün
Switch +
weiß
Signal -
gelb
Switch -
