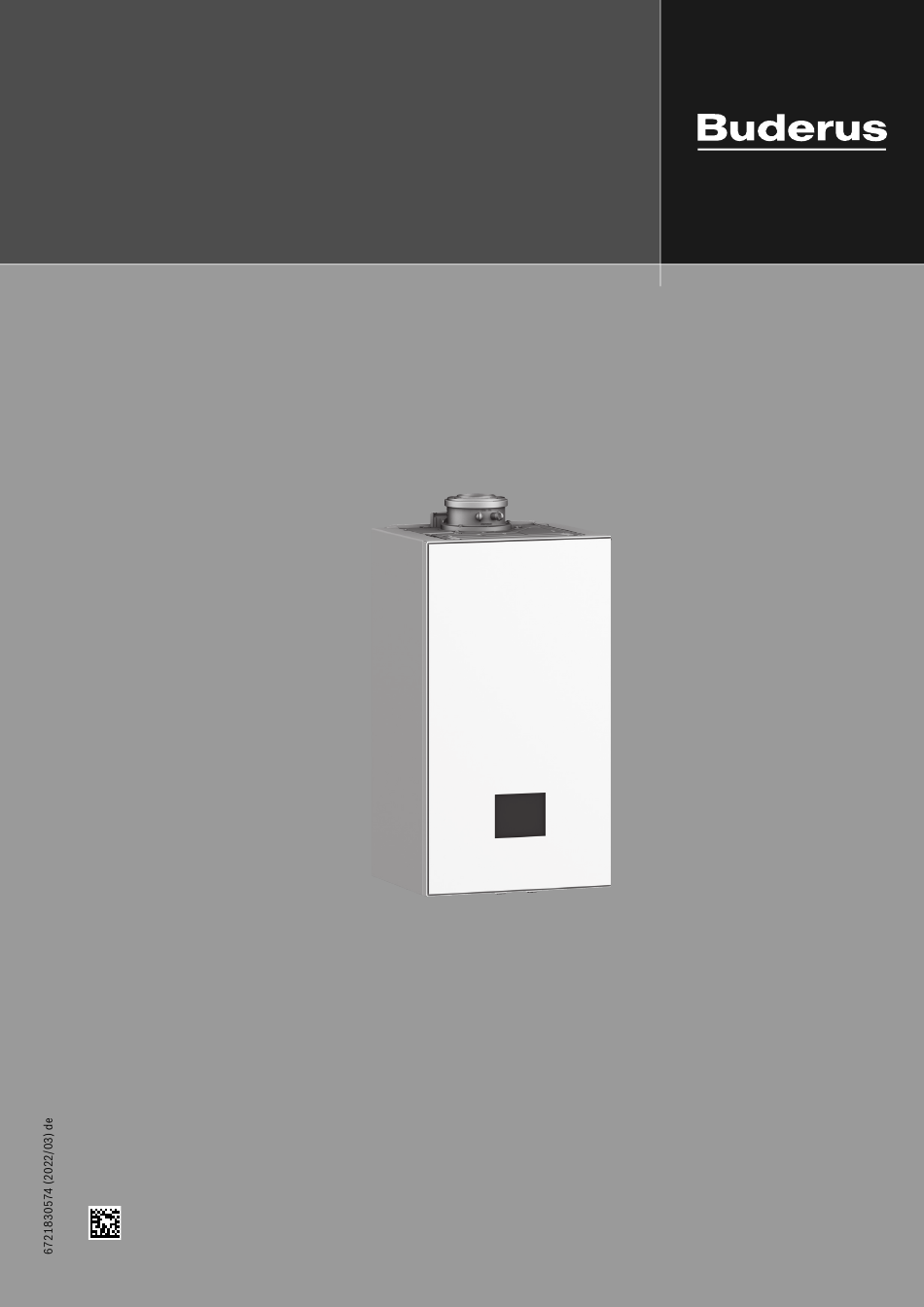

- Seite 1 Installations- und Wartungsanleitung für die Fachkraft Gas-Brennwertgerät Logamax plus GB182.2 GB182i.2-35 KW H | GB182i.2-35 W H | GB182i.2-45 W H | Vor Installation und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Brenner prüfen....... . 42 4.16.5 Luft-Abgas-Führung nach C93x ....23 Logamax plus GB182.2 – 6721830574 (2022/03) - Seite 3 Elektrische Verdrahtung......63 14.8 Inbetriebnahmeprotokoll für das Gerät... . .64 Logamax plus GB182.2 – 6721830574 (2022/03)
-
Seite 4: Symbolerklärung Und Sicherheitshinweise
▶ Installations-, Service- und Inbetriebnahmeanlei- tungen (Wärmeerzeuger, Heizungsregler, Pumpen usw.) vor der Installation lesen. ▶ Sicherheits- und Warnhinweise beachten. ▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten. ▶ Ausgeführte Arbeiten dokumentieren. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 5: H Installation, Inbetriebnahme Und Wartung
H Elektroarbeiten Elektroarbeiten dürfen nur Fachkräfte für Elektroins- tallationen ausführen. Vor dem Beginn der Elektroarbeiten: ▶ Netzspannung allpolig spannungsfrei schalten und gegen Wiedereinschalten sichern. ▶ Spannungsfreiheit feststellen. ▶ Anschlusspläne weiterer Anlagenteile ebenfalls be- achten. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 6: Angaben Zum Produkt
Verbindung mit dem Internet Dieses Produkt kann mit dem Internet verbunden werden. Hierzu ist ein Connect-Key im Lieferumfang enthalten. Die Position des Steckplatzes zur Aufnahme des Connect-Keys finden Sie in der Produktübersicht in diesem Kapitel. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 7: Abmessungen Und Mindestabstände
K [mm] für Ø Abgaszubehör [mm] Ø 60/100 Ø 80 Ø 80/125 15 - 24 cm 24 - 33 cm 33 - 42 cm 42 - 50 cm Tab. 4 Wandstärke S in Abhängigkeit vom Durchmesser des Abgaszu- behörs Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 8: Angaben Zum Produkt
Bei horizontaler Abgasführung muss über dem Bogen ein Freiraum von 100 mm eingehalten werden. ≥ 5* ≥ 5* " R " R1" " R " 65 65 0010032012-002 Bild 3 Frontansicht (mm) Empfohlener Abstand: 100 mm Montageanschlussplatte (Zubehör) Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 9: Produktübersicht
Angaben zum Produkt Produktübersicht 0010041092-002 Bild 4 Produktübersicht Kombigerät Logamax plus GB182.2 – 6721830574 (2022/03) - Seite 10 [21] Wärmeblock-Temperaturbegrenzer [22] Vorlauftemperaturfühler Wärmeblock [23] Deckel Prüföffnung [24] Kondensatwanne [25] Gasarmatur [26] Typschild [27] Manometer [28] 3-Wege-Ventil [29] Heizungspumpe [30] Sicherheitsventil (Heizkreis) [31] Füll- und Entleerhahn [32] Turbine [33] Steuergerät ACU M/H (BC400) Logamax plus GB182.2 – 6721830574 (2022/03)
- Seite 11 Angaben zum Produkt 0010041094-002 Bild 5 Produktübersicht Speichergerät Logamax plus GB182.2 – 6721830574 (2022/03)
- Seite 12 [16] Überwachungselektrode [17] Wärmeblock-Temperaturbegrenzer [18] Vorlauftemperaturfühler Wärmeblock [19] Deckel Prüföffnung [20] Kondensatwanne [21] Gasarmatur [22] Typschild [23] Manometer [24] 3-Wege-Ventil [25] Heizungspumpe [26] Sicherheitsventil (Heizkreis) [27] Füll- und Entleerhahn [28] Steuergerät ACU M/H (BC400) Logamax plus GB182.2 – 6721830574 (2022/03)
- Seite 13 Angaben zum Produkt 0010041095-002 Bild 6 Produktübersicht Gas-Brennwertgerät zur Raumheizung Logamax plus GB182.2 – 6721830574 (2022/03)
-
Seite 14: Vorschriften
[15] Zündelektroden [16] Überwachungselektrode [17] Wärmeblock-Temperaturbegrenzer [18] Vorlauftemperaturfühler Wärmeblock [19] Deckel Prüföffnung [20] Kondensatwanne [21] Gasarmatur [22] Typschild [23] Manometer [24] Heizungspumpe [25] Sicherheitsventil (Heizkreis) [26] Füll- und Entleerhahn [27] Steuergerät ACU M/H (BC400) Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 15: Abgasführung
Quadratischer Querschnitt Die Abgaszubehöre für die in dieser Anleitung beschriebenen Abgas- Zubehör Ø Hinterlüftung systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers. 93(x) (14)3x Aus diesem Grund empfehlen wir die Verwendung der Buderus Original- [mm] [mm] [mm] [mm] zubehöre. 60 starr 100 ×100... -
Seite 16: Prüföffnungen
• Im Schacht mit starrer Abgasleitung: bis zu 6 m unterhalb der Mün- dung Bild 10 Abstandsmaße bei Flachdach Unter bestimmten Bedingungen kann auf die obere Prüföffnung verzich- Brennbare Baustoffe Nicht brennbare Baustoffe tet werden. ≥ 1500 mm ≥ 500 mm Tab. 8 Abstandsmaße bei Flachdach Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 17: Länge Einer Abgasanlage Berechnen
GB182i.2-35 KW H ‒ ‒ ‒ Zertifizierung Die gesamte Luft-Abgas-Anlage ist zu- GB182i.2-35 W H sammen mit dem Wärmeerzeuger ge- GB182i.2-45 W H ‒ ‒ ‒ prüft. Tab. 12 Luft-Abgas-Führung nach C13x Tab. 10 C 13(x) Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 18: Luft-Abgas-Führung Nach C 33X
Druckbereichen. Sie dürfen sich nicht an unterschiedlichen Wänden des Ge- Bild 15 Vertikale konzentrische Luft-Abgas-Führung nach C bäudes befinden. Zertifizierung Die gesamte Abgas-Anlage ist zusam- men mit dem Wärmeerzeuger geprüft. Tab. 18 C 53(x) Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 19: Luft-Abgas-Führung Nach C53(X) Im Schacht
Im Schacht: Ø 80/125 Tab. 23 C Gerätetyp Schacht Maximale Rohrlängen [mm] [mm] L = L GB182i.2-35 KW H ‒ GB182i.2-35 W H GB182i.2-45 W H Tab. 20 Starre oder flexible Luft-Abgas-Führung nach C53x Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 20: Starre Abgasführung Nach C93X Im Schacht
120 – 150 130 160 – 140 – 170 150 – Tab. 25 Flexible Luft-Abgas-Führung nach C93x 160 170 Tab. 24 Starre Luft-Abgas-Führung nach C93x Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 21: Luft-Abgas-Führung Nach C63
> 50 kW: eine Öffnung mit 450 cm Hinterlüftung Der Schacht muss über die gesamte Höhe hinterlüftet sein. Die Hinterlüftung des Schachts erfolgt über das konzentrische Luft-Abgas- Verbindungsstück zwischen Aufstell- raum und Schacht. Tab. 31 B Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 22: Starre Abgasführung Nach B23P/B53P Im
L = L erforderlichen Hinterlüftungsfläche ent- GB182i.2-35 KW H – ‒ sprechen und mit einem Luftgitter abge- deckt werden. GB182i.2-35 W H GB182i.2-45 W H Tab. 37 B Kaskade Tab. 34 Flexible Luft-Abgas-Führung nach B23p/B53p Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 23: Luft-Abgas-Führung Nach C93X
‒ ‒ ‒ ‒ ‒ ‒ Tab. 40 Abgasführung B 0,5 m 0010032567-002 Bild 25 Kaskade mit 2 Geräten: Starre Abgasführung nach C im Schacht und konzentrische Luft-Abgas-Führung im Aufstellraum ] 3,0 m Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 24: Voraussetzungen Für Die Installation
Regeln und Richtlinien. Diese können zusätzliche oder abwei- chende Anforderungen für Installationen in Feuchträumen enthalten. ▶ Keine Schalter, Steckdosen oder Geräte mit Netzanschluss in den Schutzbereichen installieren. ▶ Gerät an einen Fehlerstromschutzschalter anschließen. ▶ Nur Regelgeräte mit geeigneter IP-Schutzart verwenden. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 25: Heizung
Überprüfungen und Korrekturmaßnahmen be- Gesamthärte in °dH rücksichtigen. Maximal mögliches Wasservolumen über die Lebensdauer des Wärmeerzeugers in m³ Unbehandeltes Leitungswasser kann verwendet werden. Vollentsalztes Füll- und Ergänzungswasser mit einer Leitfähigkeit von ≤ 10 μS/cm verwenden. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 26: Installation
• 1 % Wasservorlage im Ausdehnungsgefäß oder 20 % des Nennvolu- mens im Ausdehnungsgefäß • Arbeitsdruckdifferenz des Sicherheitsventils von 0,5 bar • Vordruck des Ausdehnungsgefäßes entspricht der statischen Anla- genhöhe über dem Heizgerät. • Maximaler Betriebsdruck: 3 bar Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 27: Montage
0010042954-001 ▶ Gerät an einer tragfähigen Wand montieren, auf der das Gerät vollflä- Bild 32 Stützschaum entfernen chig aufliegen kann. Schaumstoff ▶ Nur für den Wandtyp und das Gerätegewicht geeignete Schrauben und Dübel verwenden. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 28: Hydraulischer Anschluss
▶ Schläuche mit Gefälle verlegen. 0 010 006 619-001 Bild 36 0010034879-002 Bild 34 Kondensatschlauch am Kondensatsiphon montieren ▶ Kondensatschlauch nur mit Gefälle verlegen und an die Ablaufleitung anschließen. ▶ Anschluss am Kondensatsiphon auf Dichtheit prüfen. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 29: Abgaszubehör Anschließen
▶ Um die Gasarmatur vor Überdruckschäden zu schützen: Gashahn [3] 0010026074-002 schließen. Bild 38 Abgaszubehör einsetzen und mit Schraube sichern ▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 150 mbar). ▶ Druckentlastung durchführen. ▶ Abgasweg auf Dichtheit prüfen ( Kapitel 9.7.2, Seite 42). Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 30: Elektrischer Anschluss
Ein beschädigtes Netzkabel darf nur durch ein Originalersatzteil ( Er- satzteilkatalog) ersetzt werden. Der Einbau darf nur durch eine Fach- kraft für Elektroinstallationen erfolgen. 0010038462-001 Bild 40 Abdeckung aufklappen Bei geöffneter Abdeckung besteht Zugang zum elektrischen Anschluss des Bedienfeldes. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 31: Funktion
Zirkulationspumpe oder Heizkreispumpe (max. 100W) nach der hydraulischen Weiche im ungemischten Heizkreis (nicht im Lieferumfang enthalten) Netzanschluss Speicherladepumpe (max. 100 W) Warmwasserspeicher-Temperaturfüh- ▶ Warmwasserspeicher-Temperaturfühler anschließen. Externer Vorlauftemperaturfühler (z. B. ▶ Externen Vorlauftemperaturfühler anschließen. Weichenfühler) ▶ Hydraulische Weiche mit Servicefunktion 2-A1 einstellen. Logamax plus GB182.2 – 6721830574 (2022/03) - Seite 32 ▶ Ein-/Aus-Temperaturregler anschließen. frei) Externes Bediengerät/externe Module ▶ Kommunikationsleitung anschließen. mit 2-Draht-BUS Key-Halter Anschluss des Key-Halters X0119 Ohne Funktion X0100 Sicherung Eine Ersatzsicherung befindet sich auf der Innenseite der Abdeckung. Tab. 48 Klemmleiste für externes Zubehör Logamax plus GB182.2 – 6721830574 (2022/03)
-
Seite 33: Connect-Key Montieren
▶ Hebel nach vorne ziehen [2]. Der Connect-Key ist gesichert. Die LED [1] blinkt grün. Im Normalbetrieb geht die LED aus, um Energie zu sparen. Weitere Informationen zum LED-Status Installations- und Bedie- nungsanleitung des Connect-Key. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 34: Inbetriebnahme
Wenn die LED rot leuchtet: Nächste Seite ▶ Ursache der Störung feststellen und beseitigen. Aktuelle Seite Schornsteinfeger-Modus Mögliche Ursachen einer Störung sind: • Luft im System • Zu geringe elektrische Spannung • Blockierte Pumpe. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 35: Bedienung Des Servicemenüs
WW-System I (intern) | WW-System I (extern)( Tabelle 53) Externes Warmwassermodul Solar Solar Werkseinstellungen Nicht installiert Installiert 1) Das Menü wird nur in Verbindung mit einem Solarmodul angezeigt. Tab. 50 Menü Anlageneinstellungen > Inbetriebnahme Logamax plus GB182.2 – 6721830574 (2022/03) - Seite 36 Verwendet: 10 ... 60 °C Zur Absicherung gegen z.B. Leckage schließt das Füllventil, Heizkurve HK1 wenn Frostschutz • keine Druckerhöhung messbar ist • die eingestellte Füllzeit überschritten wird Raumtemperatur Außentemperatur Raum- und Außentemperatur Frostschutz Grenztemp. Logamax plus GB182.2 – 6721830574 (2022/03)
-
Seite 37: Menü Diagnose
Temperatur: 60 ... 70 ... 80 °C Tab. 56 Menü Diagnose > Kontaktdaten Installateur Jetzt manuell starten: Ja | Nein Jetzt manuell beenden: Ja | Nein Tägl. Aufheizung Aktivieren Startzeit: 00:00 ... 02:00 ... 23:59 Temperatur: 60 ... 70 °C Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 38: Menü Monitordaten
Entferntesten so lange Warmwasser entnehmen, bis 3 Minuten lang 70 °C heißes Wasser ausgetreten ist. Therm. Desinfektion ▶ Ursprüngliche Einstellungen wiederherstellen. Zirkulationspumpe Tab. 60 Menü Monitordaten > WW-System I (intern) ... II | WW-System I (extern) ... II Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 39: Inspektion Und Wartung
▶ Sicherheitsrelevante Bauteile bei erhöhtem Verschleiß oder spätes- tens bei Erreichen der Betriebsdauer tauschen. ▶ Zum Tausch nur neue und unbeschädigte Originalersatzteile verwen- den. Bauteil max. Betriebsdauer Max. Betriebsdauer in Schaltzyklen in Jahren Gasarmatur 500.000 Tab. 65 Betriebsdauer sicherheitsrelevanter Bauteile Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 40: Hilfsmittel Für Inspektion Und Wartung
Umbau mit einem Gasartumbau-Set und eine CO - oder Einstelldüse -Einstellung erforderlich. ▶ Nach der Gasartenanpassung das Gasart-Hinweisschild (im Liefer- umfang des Heizgeräts oder des Gasartumbau-Sets) am Heizgerät in der Nähe des Typschilds anbringen. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 41: Abgasmessung
▶ Gewünschte Nennwärmeleistung mit den Symbolen < oder > einstel- Bild 51 Einstellen der Gasarmatur len. Volllastmessung Der Wert wird übernommen. Messstutzen Gas-Luft-Verhältnis ▶ Um die Einstellungen zu speichern und den Schornsteinfegerbetrieb Kleinlastmessung zu verlassen, auf Stopp > Bestätigen tippen. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 42: Dichtheitsprüfung Des Abgaswegs
▶ Abgassonde bis zum Anschlag in den Stutzen schieben und Messstel- le abdichten. ▶ Im Schornsteinfegerbetrieb die maximale Nennwärmeleistung ein- stellen. ▶ CO-Gehalt messen. Das Gerät geht wieder in den normalen Betrieb. ▶ Abgassonde entfernen. ▶ Stopfen wieder montieren. 0010040962-001 Bild 56 Brennerdeckel ausbauen Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 43: Rückschlagklappe In Der Mischeinrichtung Prüfen
Ausdehnungsgefäß prüfen Das Ausdehnungsgefäß muss jährlich geprüft werden. ▶ Gerät drucklos machen. ▶ Ggf. Vordruck des Ausdehnungsgefäßes auf die statische Höhe der Heizungsanlage bringen. 0010033960-003 Bild 58 Mutter am Brennerdeckel festziehen ▶ Gas-Luft-Verhältnis prüfen. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 44: Wärmeblock Prüfen
▶ Kondensatsiphon ausbauen ( Kapitel 66, Seite 45) und geeigne- tes Gefäß unterstellen. ▶ Deckel am Wärmeblock entfernen. ▶ Mit dem Reinigungsmesser den Wärmeblock von unten nach oben säubern. 0010017453-001 Bild 64 Wärmeblock spülen 0 010 007 127-001 Bild 62 Reinigungsmesser Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 45: Kondensatsiphon Reinigen
Garantie ausgeschlossen. ▶ Kondensatsiphon regelmäßig reinigen. 0010040326-001 ▶ Kondensatsiphon entriegeln. Bild 68 Neue Dichtung am Kondensatsiphon einsetzen ▶ Schlauch am Kondensatsiphon abziehen. ▶ Kondensatsiphon zum Entleeren gegen den Uhrzeigersinn kippen. 0010039061-001 Bild 66 Kondensatsiphon ausbauen Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 46: Betriebsdruck Der Heizungsanlage Einstellen
Bild 69 Dichtung fetten ▶ Kondensatschlauch prüfen und, falls erforderlich, reinigen. ▶ Kondensatsiphon mit ca. 250 ml Wasser füllen. ▶ Kondensatsiphon einsetzen und auf festen Sitz prüfen. 0010017782-001 Bild 71 Gasrohr ausbauen 0010040334-001 Bild 70 Kondensatsiphon einsetzen Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 47: Motor Des 3-Wege-Ventils Prüfen/Tauschen
Bild 72 Stecker abziehen und Überwurfmutter lösen 1. 2 Schrauben entfernen. 2. Gasarmatur abnehmen. 0010027500-002 Bild 74 Motor am 3-Wege-Ventil ausbauen (Variante ohne Schrauben) 0010040966-001 Bild 73 Gasarmatur ausbauen ▶ Gasarmatur in umgekehrter Reihenfolge montieren und Gas-Luft- Verhältnis prüfen. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 48: Nach Der Inspektion/Wartung
Bild 77 Motor am 3-Wege-Ventil einbauen (Variante mit Schrauben) 9.19 Nach der Inspektion/Wartung ▶ Alle gelösten Schraubverbindungen nachziehen. ▶ Gerät wieder in Betrieb nehmen ( Seite 34). ▶ Trennstellen auf Dichtheit prüfen. ▶ Gas-Luft-Verhältnis prüfen. ▶ Verkleidung montieren. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 49: Störungsbehebung
Störungsklasse W (Wartungsmeldungen) Wartungsmeldungen zeigen an, dass eine Wartung oder Reparatur durchgeführt werden muss. Das Gerät ist weiterhin im Betrieb. Wenn die Wartungsmeldung durch einen Defekt verursacht wurde, läuft es unter Umständen mit eingeschränkten Funktionen weiter. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 50: 10.1.2 Tabelle Der Störungs-Codes
16.Anschlusskabel zur Zündelektrode prüfen, ggf. ersetzen. 17.Anschlusskabel zur Ionisationselektrode prüfen, ggf. ersetzen. 18.Gasarmatur prüfen, ggf. ersetzen. 19.Steuergerät/Feuerungsautomat prüfen, ggf. ersetzen. Flammensignal trotz nicht vorhandener 1. Ionisationskabel prüfen, ggf. ersetzen. Flamme 2. Elektroden-Set prüfen, ggf. ersetzen. 3. Steuergerät ersetzen. Logamax plus GB182.2 – 6721830574 (2022/03) - Seite 51 1. Kesselidentifikationsmodul/Kodierstecker einbauen. controller 2. Anschlussstecker am Kesselidentifikationsmodul/Kodierstecker aufstecken. 3. Kesselidentifikationsmodul/Kodierstecker austauschen (Buderus Kundendienst kon- taktieren). Kesselidentifikationsmodul oder Geräte- Kesselidentifikationsmodul/Kodierstecker austauschen (Buderus Kundendienst kontak- elektronik Störung tieren). Systemstörung Geräteelektronik / Basis- Steuergerät/Feuerungsautomat austauschen. controller Logamax plus GB182.2 – 6721830574 (2022/03)
- Seite 52 1068 W Außentemperaturfühler oder Lambdasonde 1. Anschlussstecker am Temperaturfühler korrekt aufstecken. defekt. 2. Anschlussstecker am Steuergerät korrekt aufstecken. 3. Temperaturfühler korrekt anbringen. 4. Temperaturfühler prüfen, ggf. ersetzen. 5. Anschlusskabel des Temperaturfühlers prüfen, ggf. ersetzen. Logamax plus GB182.2 – 6721830574 (2022/03)
- Seite 53 Kein Flammensignal bei kleiner Leistung Brenner startet automatisch nach dem Spülen. Wenn dieser Fehler häufig vorkommt, CO -Einstellung prüfen. 2950 B Kein Flammensignal nach dem Startvorgang Brenner startet automatisch nach dem Spülen. Gas-Luft-Verhältnis korrekt einstellen. Logamax plus GB182.2 – 6721830574 (2022/03)
- Seite 54 6. Temperaturfühler prüfen, ggf. ersetzen. 7. Anschlusskabel des Temperaturfühlers prüfen, ggf. ersetzen. 2968 O Heizungswasser wird nachgefüllt – 2969 O Maximale Anzahl von Nachfüllvorgängen – errreicht 2970 B Zu schneller Druckabfall im Heizsystem – Logamax plus GB182.2 – 6721830574 (2022/03)
-
Seite 55: 10.1.3 Störungen, Die Nicht Angezeigt Werden
▶ Druck der Heizungsanlage prüfen und ggf. einstellen. Keine Funktion, das Display bleibt dunkel. ▶ Elektrische Verdrahtung auf Beschädigung prüfen. ▶ Defekte Kabel ersetzen. ▶ Sicherung prüfen, ggf. tauschen. Tab. 69 Störungen ohne Anzeige im Display Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 56: Außerbetriebnahme
Behörden vor Ort, an Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt gekauft haben. Weitere Informationen finden Sie hier: www.weee.bosch-thermotechnology.com/ Batterien Batterien dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batte- rien müssen in den örtlichen Sammelsystemen entsorgt werden. Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 57: Datenschutzhinweise
30-32, 35576 Wetzlar, Deutschland, [AT] Robert Bosch AG, Geschäftsbereich Thermo- technik, Göllnergasse 15-17, 1030 Wien, Öster- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin- formationen, technische Daten und Verbindungsdaten, Kommunikati- onsdaten, Produktregistrierungsdaten und Daten zur Kundenhistorie zur Bereitstellung der Produktfunktionalität (Art. -
Seite 58: Technische Informationen Und Protokolle
Max. Durchflussmenge l/min Einschaltwassermenge l/min Warmwassertemperatur °C Max. Kaltwasser-Eintrittstemperatur °C Max. zulässiger Warmwasserdruck Min. Fließdruck Spezifischer Durchfluss nach EN 13203-1 (T = 30 K) l/min Zulassungsdaten Prod.-ID-Nr. – CE-0085DM0360 Gerätekategorie (Gasart) – 2ELL3P Installationstyp – Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 59: Allgemeines Elektrische Spannung
Zulässiger Gas-Anschlussdruck Erdgas G20 mbar 17 - 25 – 17 - 25 – Erdgas G25 mbar 18 - 25 – 18 - 25 – Flüssiggas mbar – 42,5 - 57,5 – 42,5 - 57,5 Logamax plus GB182.2 – 6721830574 (2022/03) - Seite 60 Maximale Installationshöhe 1) Geeignet für %80 CH4 + max. 20 Vol.-% H2 (Bezug auf: DVGW ZP 3100) 2) Gemisch aus Propan und Butan für ortsfeste Behälter bis 15 000 l Inhalt Tab. 71 Technische Daten Logamax plus GB182.2 – 6721830574 (2022/03)
-
Seite 61: Ionisationsstrom
GB182i.2-45 W H Erdgas 20256 3 624 GB182i.2-45 W H Flüssiggas 20276 3 002 Tab. 77 Kodierstecker 2 500 2 092 1 759 1 486 1 260 1 074 918,3 788,5 Tab. 74 Vorlauf-/Rücklauftemperaturfühler Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 62: Pumpenkennfeld Der Heizungspumpe
22,7 23,09 39,5 25,2 25,69 43,9 28,1 28,63 48,9 31,3 31,88 54,5 34,0 34,66 59,2 36,7 37,41 64,0 39,5 40,25 68,8 41,4 42,24 72,2 45,0 45,9 78,6 Tab. 79 Einstellwerte für GB182i.2-45 W H Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 63: Elektrische Verdrahtung
[11] Temperaturfühler am Wärmeblock [12] Vorlauftemperaturfühler Vorlaufrohr [13] Wärmeblock- und Abgas-Temperaturbegrenzer [14] Überwachungserdung [15] Überwachungselektrode [16] Gasarmatur [17] Gebläse (230V und Steuerleitung) [18] Zündfunkengenerator (230V) [19] Heizungspume Steuerleitung [20] Heizungspumpe 230V [21] Erdung (PE) Logamax plus GB182.2 – 6721830574 (2022/03) -
Seite 64: Inbetriebnahmeprotokoll Für Das Gerät
Nennwärmeleistung: Gemessene maximale Vorlauftemperatur: °C Gemessene minimale Vorlauftemperatur: °C Anlagenhydraulik: Hydraulische Weiche, Typ: Zusätzliches Ausdehnungsgefäß Heizungspumpe: Größe/Vordruck: Automatischer Entlüfter vorhanden? ja | nein Warmwasserspeicher/Typ/Anzahl/Heizflächenleistung: Anlagenhydraulik geprüft, Bemerkungen: Logamax plus GB182.2 – 6721830574 (2022/03) - Seite 65 Zubehör vertraut gemacht. Auf die Notwendigkeit einer regelmäßigen War- tung der oben genannten Heizungsanlage wurde hingewiesen. ___________________________________________________________ __________________________________________________________ Name des Service-Technikers Datum, Unterschrift des Betreibers Hier Messprotokoll einkleben. ____________________________________________________________ Datum, Unterschrift des Anlagenerstellers Tab. 80 Inbetriebnahmeprotokoll Logamax plus GB182.2 – 6721830574 (2022/03)
- Seite 66 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
