Not-Halt-Seilzugschalter
a. Mit einem 17-mm-Schlüssel sicherstellen, dass die Sicherungssechskantmutter vom Sockel des Schalters gelöst ist.
b. Mit dem Rändelrad die Schaltachse drehen, bis die Pfeile auf der Spannungsanzeige zentriert sind.
c. Die Sicherungssechskantmutter am Schaltersockel wieder festziehen (nicht zu fest anziehen).

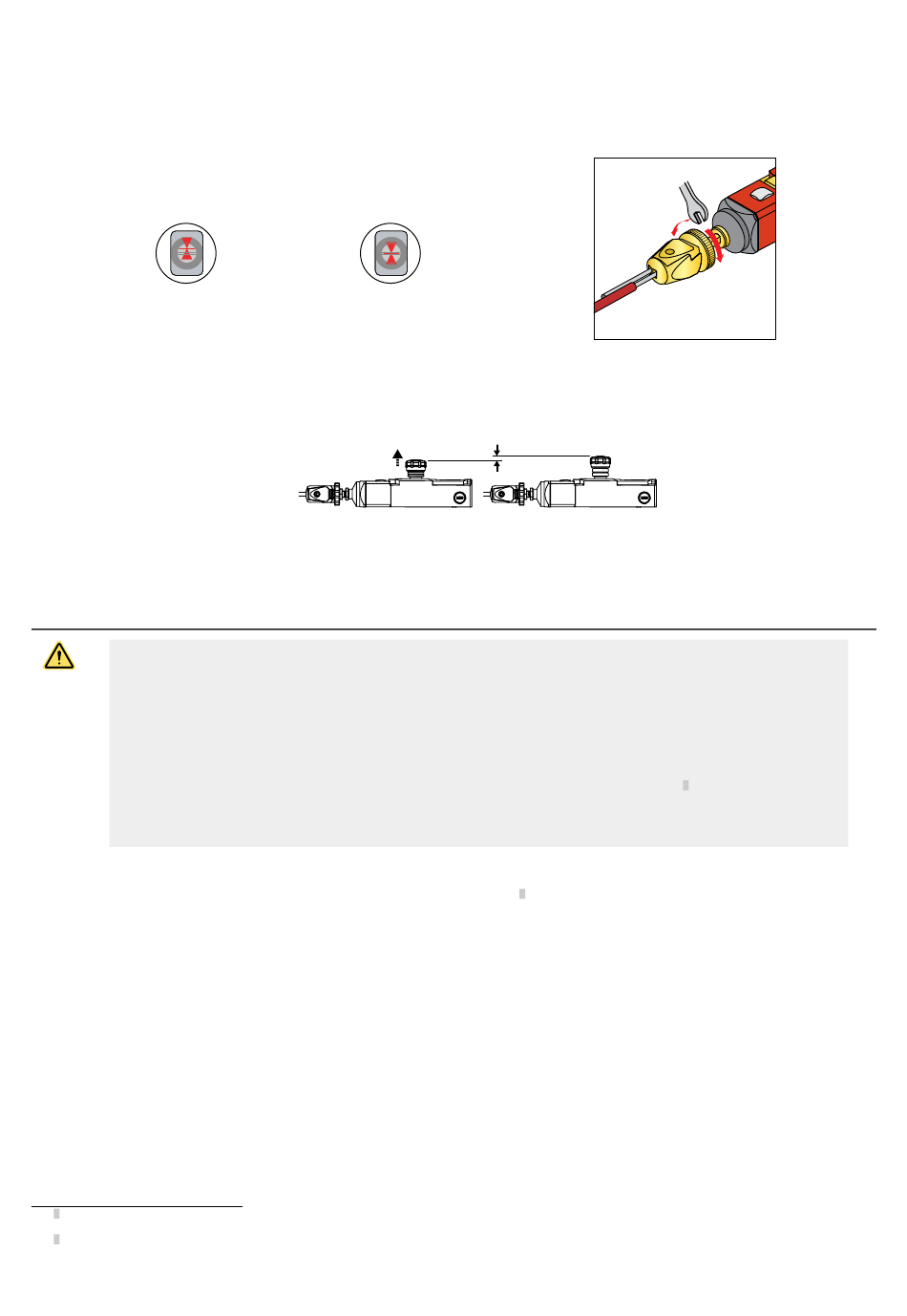

Abbildung 8. Spannungsanzeigefenster:
zu niedrige Spannung angezeigt
2. Am Knopf ziehen, bis er in der aktivierten Position einrastet, um die Verriegelung zurückzusetzen.
3. Kräftig am Seil ziehen, bis der Schalter auslöst, loslassen, und die Verriegelung mehrmals zurücksetzen. Wenn die Pfeile im Span-
nungsanzeigefenster nicht in die korrekte Position (mittig ausgerichtet auf der Linie im Fenster) zurückkehren, die Seilspannung je nach
Bedarf weiter anziehen oder lockern, bis die richtige Spannung angezeigt wird.
4. Überprüfen Sie die Spannungseinstellung in regelmäßigen Abständen, um einen ordnungsgemäßen Betrieb sicherzustellen.
Elektrische Installation
WARNUNG:
•
Gefahr eines elektrischen Schlags
•
Gehen Sie äußerst vorsichtig vor, um einen Stromschlag zu vermeiden. Schwere Verletzungen oder Tod könnten
sonst die Folge sein.
•
Trennen Sie immer die Stromversorgung vom Sicherheitssystem (z. B. Gerät, Modul, Anschlüssen usw.) und/oder
der überwachten Maschine, bevor Anschlüsse verbunden oder Komponenten ausgetauscht werden. Es können
Lockout/Tagout-Verfahren (Verriegelung/Kennzeichnung) erforderlich sein. Siehe OSHA 29CFR1910.147, ANSI
Z244-1 oder die geltende Norm für die Steuerung gefährlicher Energie.
•
Es dürfen nur die in diesem Handbuch beschriebenen Anschlüsse mit dem Gerät oder System verbunden wer-
den. Die elektrische Installation und Verdrahtung muss von einer sachkundigen Person
Dabei sind die geltenden elektrischen Normen und Verdrahtungsvorschriften, wie zum Beispiel NEC (National
Electric Code), NFPA 79 oder IEC 60204-1, sowie sämtliche geltenden örtlichen Normen und Vorschriften einzu-
halten.
Anschluss an eine Maschine
Die elektrische Installation muss von sachkundigen Personen durchgeführt werden
oder IEC/EN 60204-1 sowie allen geltenden lokalen Normen entsprechen. Für ein Sicherheitsmodul, das an zahlreiche Maschinensteuerung-
skonfigurationen angeschlossen werden kann, kann keine genaue Verdrahtungsanleitung gegeben werden. Die folgenden Ausführungen sind
allgemeiner Natur. Es wird empfohlen, eine Risikobewertung durchzuführen, um die richtige Anwendung, die richtigen Anschlüsse und ein mö-
glichst geringes Risiko sicherzustellen (siehe ISO 12100 oder ANSI B11.0).
Zugang zur Verdrahtungskammer
Der Zugang zur Verdrahtungskammer erfolgt über den Klappdeckel.
1. Einen Schlitzschraubendreher in den Schlitz in der Abdeckung einführen, um die Abdeckung aufzuhebeln und die Verdrahtungskam-
mer zu öffnen.
2. Den besten Kabeleingang auswählen und den Auswerfer entfernen.
3. Bei Bedarf den (im Lieferumfang enthaltenen) ½" x 14 NPSM-Leitungsadapter oder die optionale M20 x 1,5 Kabelverschraubung eins-
chrauben.
Anschluss von Leitern an die Klemmen:
1. Den Schlitzschraubendreher (2,5 mm) in den Schlitz neben der gewünschten Anschlussklemme einführen.
2. Den Schlitzschraubendreher um 45° im Schlitz drehen, um die Klemmbacken zu öffnen; den Leiter (6 mm bis 8 mm Blankdraht oder
Aderendhülse) einführen.
1
Eine Person, die durch ein anerkanntes Ausbildungs- oder Berufsabschlusszertifikat, bzw. durch umfangreiche Kenntnisse und die entsprechende Ausbildung oder Er-
fahrung mit Erfolg nachweisen kann, dass sie in der Lage ist, Probleme bezüglich des in Frage stehenden Gegenstands und bei der Arbeit mit diesem zu lösen.
2
Eine sachkundige Person besitzt einen anerkannten Abschluss oder ein anerkanntes Zertifikat oder verfügt über umfassende Kenntnisse, Schulung und Erfahrung, um
Probleme im Zusammenhang mit der Not-Halt-Vorrichtung zu lösen.
P/N 67709_DE Rev. D
Abbildung 9. Spannungsanzeigefenster:
korrekte Spannung angezeigt
Abbildung 11. Die Verriegelung durch Herstellen der richtigen Spannung und Ziehen am Knopf zurücksetzen.
www.bannerengineering.com - Tel: +1-763-544-3164
Abbildung 10. Anwenden von Spannung auf das Seil (Typen RP-LS42F-..LF)
Ca. 10 mm (3/8 Zoll)
2
und muss dem NEC (National Electrical Code), NFPA 79
1
durchgeführt werden.
5
