Leitfaden für die Vorbereitungen am Aufstellungsort
8. Schließen Sie die Adern des Netzkabels wie nachfolgend beschrieben an den
Leitungsfilter an:
a. Schließen Sie das Erdungskabel an die Erdungsklemme des Druckers an.
b. Schließen Sie die Versorgungskabel an.
9. Schließen Sie die Tür des Elektronikfachs.
10. Schließen Sie das Ethernet-Kabel wieder an das Stromeingangspanel an. Siehe
Abbildung
•

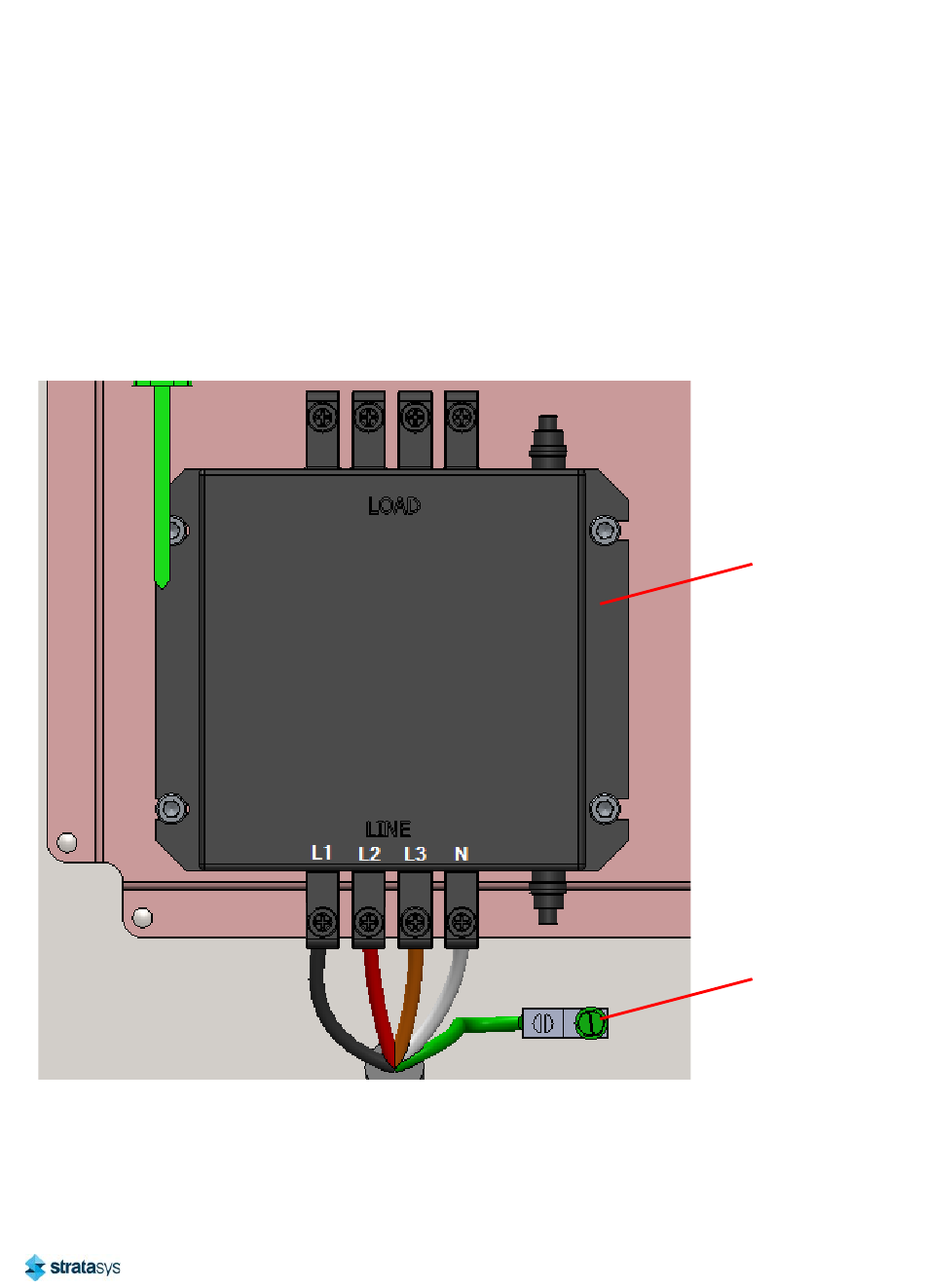

Leitung A wird mit der Reihenklemme L1 verbunden.
•
Leitung B wird mit der Reihenklemme L2 verbunden.
•
Leitung C wird mit der Reihenklemme L3 verbunden.
•
Neutral wird mit der Reihenklemme N verbunden.
Abbildung 18: Leitungsverbindungen
16.
Anschluss der Stromversorgung
Leitungsfilter
Erdungsklemme
Seite 19
