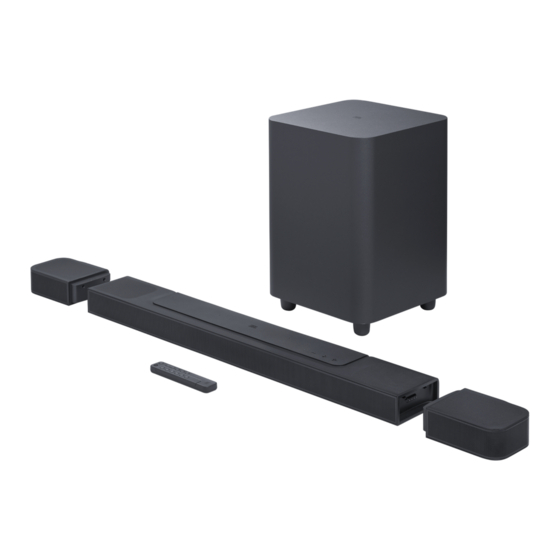

Harman JBL BAR 1000 Bedienungsanleitung

Harman JBL BAR 1000 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für JBL BAR 1000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BAR 1000
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Harman JBL BAR 1000

Inhaltszusammenfassung für Harman JBL BAR 1000

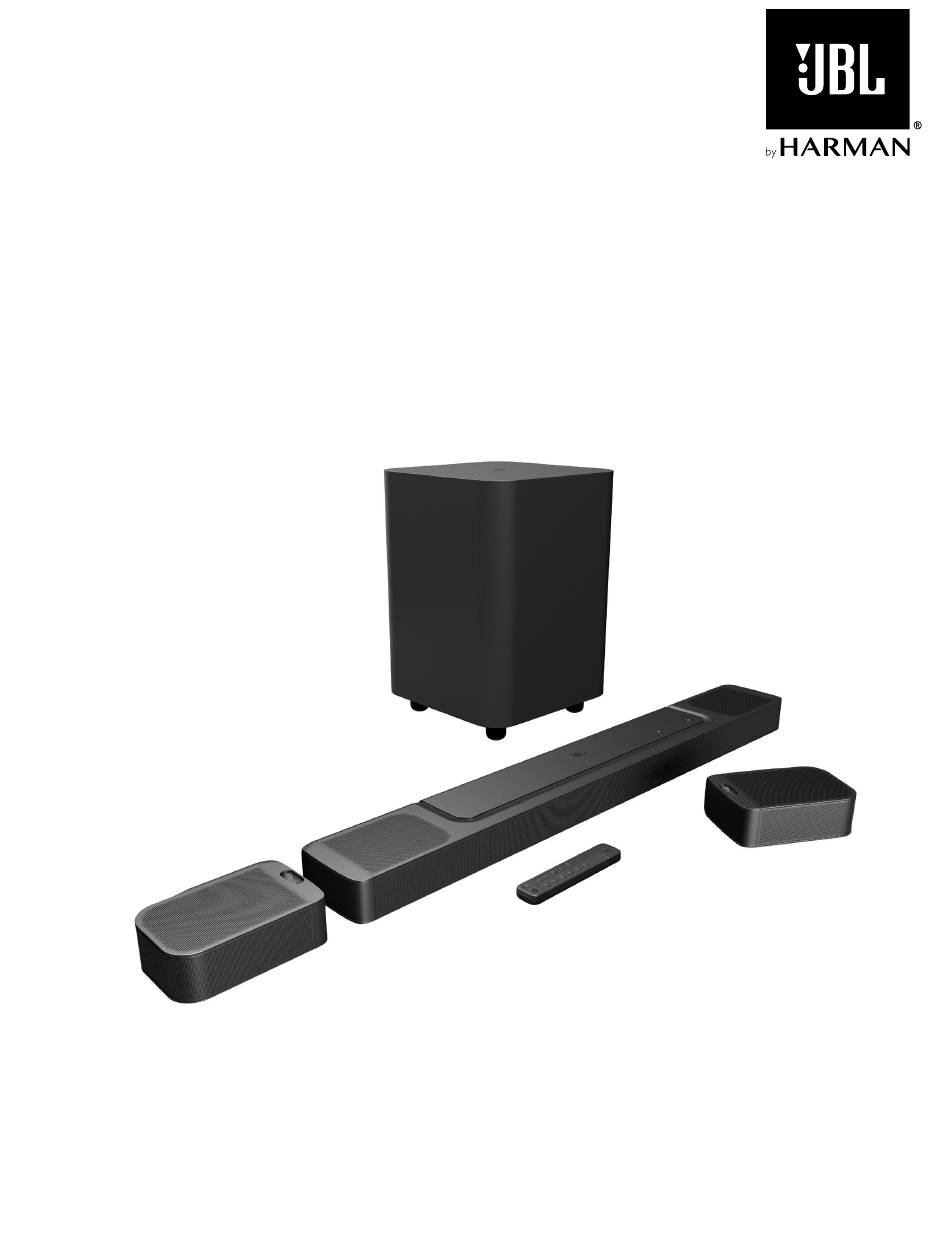

  • Seite 1 BAR 1000 BEDIENUNGSANLEITUNG...

  • Seite 2: Wichtige Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN Vor der Inbetriebnahme die Versorgungsspannung überprüfen Die JBL Bar 1000 (Soundbar, abnehmbare Lautsprecher und Subwoofer) ist für den Einsatz mit 100–240  Volt, 50/60  Hz Wechselstrom gedacht. Der Anschluss an eine Netzspannung, die nicht der Spannung entspricht, für die das Produkt ausgelegt ist, kann zu einem Sicherheits- und Brandrisiko führen und...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 7.5 WIEDERGABE ÜBER DIE JBL ONE APP WICHTIGE SICHERHEITSINFORMATIONEN 7.6 WIEDERGABE ÜBER CHROMECAST BUILT-IN 7.7 WIEDERGABE ÜBER AIRPLAY 1. EINLEITUNG 7.8 WIEDERGABE ÜBER AMAZON MUSIC 7.9 MULTI-ROOM-WIEDERGABE 2. VERPACKUNGSINHALT 8. SOUND-EINSTELLUNGEN 3. PRODUKTÜBERSICHT 8.1 AUDIO-SYNCHRONISIERUNG 3.1 SOUNDBAR 8.2 SMART-MODUS 3.2 ABNEHMBARE LAUTSPRECHER 8.3 PUREVOICE-TECHNOLOGIE FÜR BESSERE DIALOGE 22 3.3 SUBWOOFER...

  • Seite 4: Einleitung

    1. EINLEITUNG Vielen Dank für den Kauf der JBL Bar 1000 (Soundbar, abnehmbare Lautsprecher und Subwoofer), die für ein außergewöhnliches 3D-Sounderlebnis deines Home-Entertainmentsystems entwickelt wurde. Bitte nimm dir ein paar Minuten, um dieses Handbuch mit der Produktbeschreibung und den Schritt-für-Schritt- Anweisungen für die Einrichtung und die Inbetriebnahme zu lesen.

  • Seite 5: Verpackungsinhalt

    Netzkabel* 2. VERPACKUNGSINHALT Packe den Karton vorsichtig aus und achte darauf, dass die folgenden Teile enthalten sind. Wenn ein Teil beschädigt ist oder fehlen sollte, darf das Gerät nicht verwendet werden. Wende dich dann an deinen Händler oder einen Kundendienstmitarbeiter. Soundbar * Die Anzahl der Netzkabel und der Steckertyp sind von der Region abhängig.

  • Seite 6: Rückseitige Anschlüsse

    3.1.2 Rückseitige Anschlüsse 3. PRODUKTÜBERSICHT 3.1 Soundbar 3.1.1 Bedienelemente 1) POWER • Für den Anschluss an die Stromversorgung (mit dem mitgelieferten Netzkabel) 2) USB (Quelle) • USB-Anschluss für Software-Updates • Einschalten • Schließe hier ein USB-Speichermedium für die MP3- • Zum Auswählen einer Audioquelle: TV (Standard, für Wiedergabe an (nur für die US-Version).

  • Seite 7: Subwoofer

    3.3 Subwoofer 3.4 Fernbedienung • Verbindungsstatusanzeige Konstant (weiß) Verbunden mit der Soundbar Schnell blinkend (weiß) Kopplungsmodus Langsam blinkend Erneutes Verbinden oder (weiß) Verlassen des Kopplungsmodus Konstant (orange) Standby-Modus 2) Stromanschluss • Für den Anschluss an die Stromversorgung (mit dem mitgelieferten Netzkabel) •...

  • Seite 8: Aufstellung

    4. AUFSTELLUNG • Wähle den Basspegel für den Subwoofer: 1/2/3 (Standard)/4/5 4.1 Aufstellung auf einer Tischoberfläche (verfügbar, wenn die beiden abnehmbaren hinteren Stelle die Soundbar, die abnehmbaren Lautsprecher und den Lautsprecher von der Soundbar getrennt sind) Subwoofer auf stabile und ebene Flächen. Siehe den empfohlenen •...

  • Seite 9: Wandmontage

    4.2 Wandmontage 4.2.2 Wandmontage der abnehmbaren Lautsprecher als hintere Surround-Lautsprecher Befestige die Soundbar und die abnehmbaren hinteren Lautsprecher zusammen oder getrennt an der Wand. 4.2.1 Wandmontage der Soundbar > 50 mm/2’’ 555.7 mm / 21.88” ≥30 mm/1.18" ≥30 mm/1.18" 1. Entferne die beiden abnehmbaren Lautsprecher von der Soundbar.

  • Seite 10: Anschliessen

    1. Schließe die Soundbar mit dem mitgelieferten HDMI-Kabel 5. ANSCHLIESSEN über den HDMI IN (ARC/eARC)-Anschluss an dein TV-Gerät 5.1 Verbindung mit TV-Gerät und • Überprüfe auf dem TV-Gerät, ob HDMI-CEC und HDMI Digitalgeräten ARC/eARC aktiviert sind. Weitere Informationen sind in der Bedienungsanleitung des TV-Geräts zu finden.
  • Seite 11 5.1.2 TV (HDMI eARC) 5.1.3 OPTICAL OPTICAL HDMI (eARC) HDMI (eARC) OPTICAL HDMI IN HDMI IN HDMI IN HDMI OUT HDMI OUT HDMI OUT 1. Schließe die Soundbar mit dem mitgelieferten HDMI-Kabel HINWEISE: über den HDMI IN (eARC)-Anschluss an dein TV-Gerät an. –...

  • Seite 12: Verbinden Mit Einem Anderen Bluetooth-Gerät

    HINWEISE: 5.2.3 Verbinden mit einem anderen Bluetooth-Gerät – * Das HDMI-Kabel (für den Anschluss von Digitalgeräten) und das optische Kabel sind separat erhältlich. – Die vollständige Kompatibilität mit allen HDMI-CEC-Geräten ist nicht garantiert. – Wenn sowohl HDMI ARC als auch das optische Kabel an die Soundbar für den Audio-Eingang von der TV-Verbindung angeschlossen sind, hat die HDMI ARC-Verbindung Vorrang.

  • Seite 13: Einrichtung

    6. EINRICHTUNG 6.1 Verbinden der abnehmbaren hinteren Lautsprecher und des Subwoofers < 10 m / 33 ft SETUP WIFI JBL One HELLO LOAD JBL BAR 1000_xxxx JBL One 1. Schließe die Soundbar mit dem mitgelieferten Netzkabel an die Stromversorgung an. J Auf dem Bildschirm der Soundbar erscheint „LOAD“...

  • Seite 14: Aufladen Der Abnehmbaren Lautsprecher

    6.2 Aufladen der abnehmbaren Lautsprecher 6.2.2 Aufladen über ein USB-Kabel Wenn die Akkus der abnehmbaren Surround-Lautsprecher entladen sind, wird die kabellose Verbindung mit der Soundbar unterbrochen. Wenn die beiden abnehmbaren Lautsprecher zum ersten Mal 100% verwendet werden, sollten sie mehr als 3 Stunden lang aufgeladen werden, um eine ausreichende Akkuleistung zu gewährleisten.
  • Seite 15 1) Kalibrieren des Hörbereichs 2) Kalibrieren der Lautsprecherposition PRESS CALIBR AGAIN 1-CALIBRATION 1-CALIBRATION PRESS AGAIN TO CONFIRM PRESS AGAIN TO CONFIRM 2-CALIBRATION 2-CALIBRATION CALIBRATING CALIBRATING CALIBRATING CALIBRATING 1 DONE 1 DONE 2 DONE 2 DONE 1. Platziere die abnehmbaren hinteren Lautsprecher an der 1.

  • Seite 16: Dolby Atmos

    6.3.2 Dolby Atmos /DTS:X 1. Überprüfe, ob die Soundbar und die abnehmbaren hinteren ® ® Lautsprecher kabellos verbunden sind (siehe Kapitel „6.1 Dolby Atmos oder DTS:X bietet auch im Überkopf-Bereich Verbinden der abnehmbaren hinteren Lautsprecher und des eine Soundverteilung für ein leistungsstarkes Eintauchen in den Subwoofers“).

  • Seite 17: Wiedergabe

    7.1.3 Automatisches Aufwecken 7. WIEDERGABE Im Standby-Modus wird die Soundbar automatisch geweckt, 7.1 Einschalten/Automatischer Standby/ wenn: • Die Soundbar über den HDMI ARC-Anschluss mit dem Automatisches Aufwecken TV-Gerät verbunden und das TV-Gerät eingeschaltet wird, • Die Soundbar über die HDMI-ARC-Verbindung mit deinem Fernseher verbunden ist und über die HDMI-Verbindung auch mit deinem Digitalgerät, wie z. ...

  • Seite 18: Wiedergabe Von Der Hdmi In-Quelle

    7.3 Wiedergabe von der HDMI IN-Quelle 7.2.1 Einrichtung der TV-Fernbedienung Prüfe, ob das TV-Gerät HDMI-CEC unterstützt, dann kann die Wenn die Soundbar wie abgebildet angeschlossen ist, können TV-Fernbedienung sowohl für das TV-Gerät als auch für die von deinem Digitalgerät Videos auf deinem TV-Gerät und Audio Soundbar verwendet werden.

  • Seite 19: Wiedergabe Von Der Bluetooth-Quelle

    7.4 Wiedergabe von der Bluetooth-Quelle Über Bluetooth kann Audio von einem Bluetooth-Gerät auf der JBL BAR 1000_xxxx JBL One Soundbar wiedergegeben werden. < 10 m / 33 ft MUSIC SERVICE 3. Wechsle zu anderen Quellen, um die Musikwiedergabe zu × 1 beenden.

  • Seite 20: Wiedergabe Über Chromecast Built-In

    2. Auf der Soundbar: c) Spiele in einer Chromecast-fähigen App Musik ab, tippe auf das Cast-Symbol und wähle die verbundene • Drücke auf der Fernbedienung, um auf Soundbar aus. die personalisierte Wiedergabeliste und die Lautsprechereinstellungen zuzugreifen. MOMENT CHROMECAST 3. Wechsle zu anderen Quellen, um die Musikwiedergabe zu beenden.

  • Seite 21: Multi-Room-Wiedergabe

    7.9 Multi-Room-Wiedergabe 2. Auf deinem Android- oder iOS-Gerät: a) Überprüfe, ob dein Android- oder iOS-Gerät mit demselben Mit der Multi-Room-Wiedergabe kannst du Musik auf deinem Netzwerk wie die Soundbar verbunden ist. Android- oder iOS-Gerät an mehrere Chromecast-fähige/AirPlay/ b) Starte die JBL One App und überprüfe, ob du den Alexa-Lautsprecher streamen.

  • Seite 22: Sound-Einstellungen

    7.9.3 Alexa MRM: Multi-Room Music 8. SOUND-EINSTELLUNGEN 1. Überprüfe, ob du den Streaming-Dienst von Amazon Alexa auf der Soundbar über die JBL One App aktiviert hast. 8.1 Audio-Synchronisierung Mit der Audio-Synchronisationsfunktion kann Audio und Video synchronisiert werden, um sicherzustellen, dass keine Verzögerung bei den Videoinhalten zu hören ist.

  • Seite 23: Werkseinstellungen Wiederherstellen

    9. WERKSEINSTELLUNGEN 10. SOFTWARE-UPDATE WIEDERHERSTELLEN Für eine optimale Produktleistung optimales Benutzererlebnis wird JBL evtl. in Zukunft Software-Updates für Durch Wiederherstellung Werk definierten das Soundbar-System anbieten. Bitte besuche www.jbl.com oder Standardeinstellungen werden alle personalisierten Einstellungen wende dich an das JBL Callcenter, um weitere Informationen zum in der Soundbar gelöscht.

  • Seite 24: Subwoofer Erneut Verbinden

    Aktualisieren über ein USB-Speichergerät 11. SUBWOOFER ERNEUT VERBINDEN Die Soundbar und der Subwoofer sind bereits ab Werk gekoppelt. Nach dem Einschalten werden sie gekoppelt und automatisch Software update files Software update files verbunden. In einigen speziellen Fällen müsse sie möglicherweise erneut gekoppelt werden.

  • Seite 25: Produktspezifikationen

    • 2,4 GHz kabellose Übertragungsfrequenzbereich: 12. PRODUKTSPEZIFIKATIONEN 2406–2474 MHz • 2,4G kabellose Senderleistung: <10 dBm (EIRP) Allgemeine Spezifikation • Modell: BAR 1000 (Soundbar-Einheit) Abmessungen BAR 1000 SURROUND (abnehmbarer Lautsprecher) • Gesamtabmessungen Soundbar (B x H x T): BAR 1000 SUB (Subwoofer-Einheit) 1194 x 56 x 125 mm •...

  • Seite 26: Fehlerbehebung

    Schlechte Audioqualität von einem verbundenen Bluetooth- 13. FEHLERBEHEBUNG Gerät. • Der Bluetooth-Empfang ist schlecht. Bringe das Quellgerät Versuche niemals, das Produkt selbst zu reparieren. Prüfe, falls bei in die Nähe der Soundbar, oder entferne alle Hindernisse der Verwendung dieses Geräts Probleme auftreten, die folgenden zwischen dem Quellgerät und der Soundbar.
  • Seite 27 Die Soundbar befindet sich in der Amazon Alexa-App im Status „Offline“ oder es treten Probleme bei der Wiedergabe mit Alexa MRM auf. • Setze die Soundbar wieder auf die Werkseinstellungen zurück, indem du auf der Soundbar mehr als 5 Sekunden gedrückt hältst. Fernbedienung Die Fernbedienung funktioniert nicht.

  • Seite 28: Warenzeichen

    Bluetooth SIG, Inc. and any use of such marks by U.S. and other countries. HARMAN International Industries, Incorporated is under license. To control this AirPlay 2–enabled speaker, iOS 13.4 or later is Other trademarks and trade names are those of their respective required.

  • Seite 29: Hinweis Zu Open-Source-Lizenzen

    Der Quellcode und die entsprechenden Versionshinweise sind auch verfügbar unter https://harman-webpages.s3.amazonaws. com/JBL_BAR_Gen3_package_license_list.htm. Bitte kontaktiere uns unter: Harman Deutschland GmbH HATT: Open Source, Gregor Krapf-Gunther, Parkring 3 85748 Garching bei Munchen, Germany oder OpenSourceSupport@Harman.com, falls du weitere Fragen bezüglich der Open Source-Software des Produkts hast. www.jbl.com...
  • Seite 30 © 2022 HARMAN International Industries, Incorporated. Incorporated 8500 Balboa Boulevard, Alle Rechte vorbehalten. Northridge, CA 91329 USA JBL ist eine Marke von HARMAN International Industries, Incorporated, eingetragen in den www.jbl.com Vereinigten Staaten und/oder anderen Ländern. Merkmale, Spezifikationen und Design können ohne vorherige Ankündigung geändert werden.
