Diana L600 Montageanleitung
Glas-glas hebe-senk-pendel-scharnier
Vorschau ausblenden
Andere Handbücher für L600:
- Montageanleitung (20 Seiten) ,
- Montageanleitung (2 Seiten)
Verwandte Anleitungen für Diana L600
Inhaltszusammenfassung für Diana L600

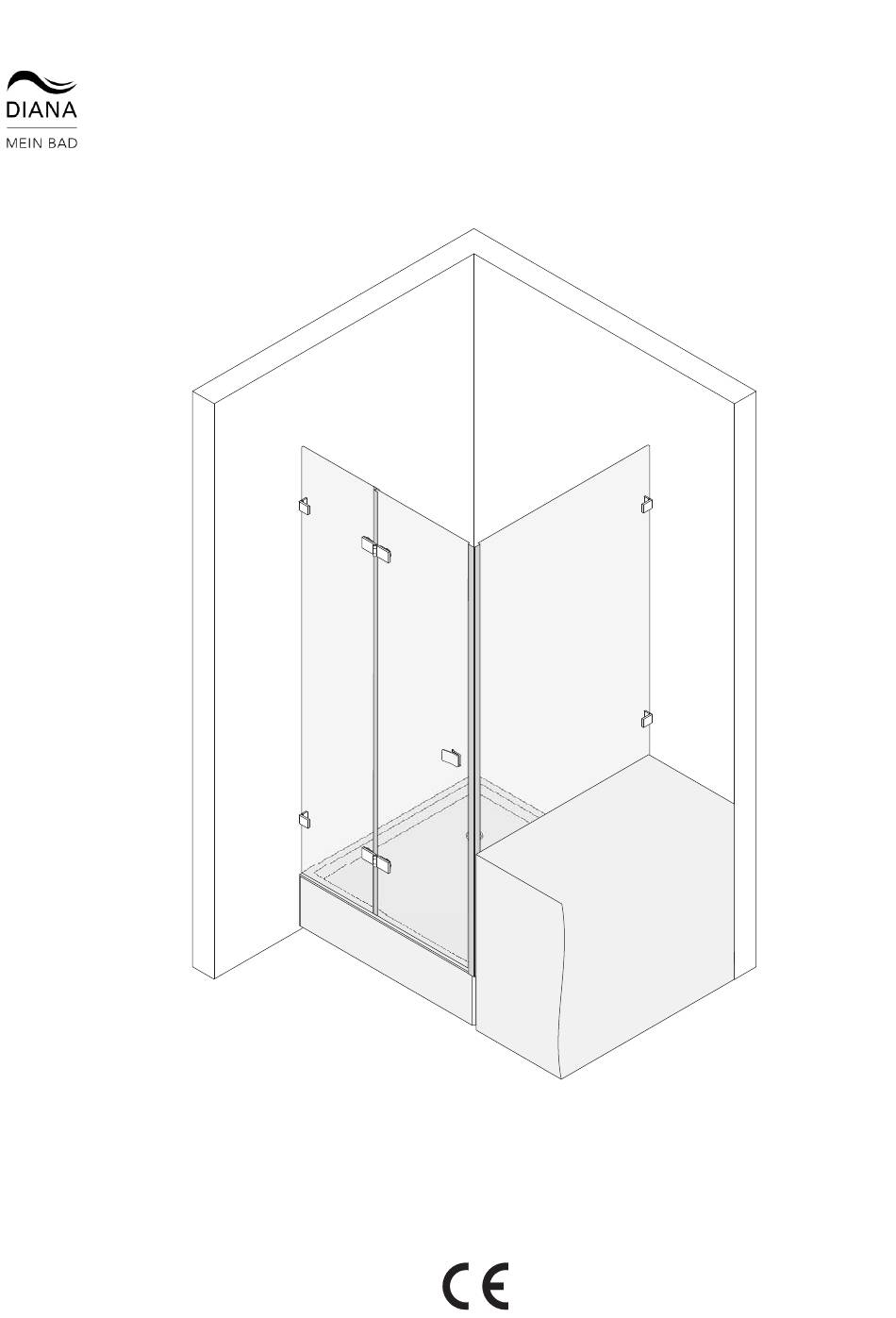

- Seite 1 M O N T A G E A N L E I T U N G DIANA L600 Glas-Glas Hebe-Senk-Pendel-Scharnier T y p 1 2...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG GLAS GLAS BENUTZERFÜHRUNG AUSFÜHRUNGEN SPRINZ produziert die Echtglas-Dusche in folgenden Aus- Warnhinweise führungen: Abstufung der Warnhinweise Warnhinweise unterscheiden sich nach der Art der Gefahr Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- durch folgende Signalworte: lich. Vorsicht warnt vor einer Sachbeschädigung. Warnung warnt vor einer Körperverletzung. -
Seite 3: Lieferumfang
LIEFERUMFANG GLAS GLAS LIEFERUMFANG MONTAGE DER DUSCHE Voraussetzung Stabilisierungen Je nach Echtglas-Dusche liefert Sprinz eine Stabilisierung. Voraussetzung für eine schnelle und saubere Montage: Alle Stabilisierungen sind optional erhältlich. Lieferumfang prüfen auf - Vollständigkeit, Folgende Stabilisierungen sind möglich: - ordnungsgemäßen Zustand, Gelenkstange - Maßhaltigkeit. - Seite 4 MONTAGE DER DUSCHE GLAS GLAS Übersicht Legende Typ 12 links: 1. Wandwinkel 2. Festteil 3. Scharnier 4. Streifdichtung 5. Tür 6. Griff 7. Magnetträgerprofil 8. Festteil Legende Typ 12 rechts: 1. Wandwinkel 2. Festteil 3. Magnetträgerprofil 4. Griff 5. Tür 6.
- Seite 5 MONTAGE DER DUSCHE GLAS GLAS Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Hinweis Bei Typen mit direkter Wandbefestigung siehe Montageanleitung direkte Wandbefestigung. Wandwinkel wie folgt verschrauben: Wandwinkel mit Aussparung vollständig auf Festteil schieben. Wandwinkel an Festteil schrauben. Magnetleisten auf Tür stecken Magnetleisten von vorn auf die Tür stecken.
-
Seite 6: Griff Montieren
MONTAGE DER DUSCHE GLAS GLAS Griff montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Vorsicht Griffinnenteil liegt. Dichtring auf Gewinde des Griffinenteils schieben. Griffinnenteile von innen in die Bohrung der Türe stecken. Griffaußenteil an Griffinnenteil schrauben. - Seite 7 MONTAGE DER DUSCHE GLAS GLAS Wasserablaufprofil auf Tür stecken Wasserablaufprofil 2 von unten auf Tür 1 stecken. Sicherstellen, dass die Ablaufkante nach innen zeigt. Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an der Magnetleiste bzw. Streifdichtung bündig anliegt. Bei Bedarf Wasserablaufprofil kürzen. Streifdichtung aufstecken Streifdichtung 1 von vorn auf das Festteil 2 stecken.
- Seite 8 MONTAGE DER DUSCHE GLAS GLAS Z-Lasche montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Befestigungsloch für Z-Lasche 1 in folgendem Abstand vom Wan- nenrand anzeichnen: - waagerecht: 120 mm vom Wannenrand - senkrecht: xx = Überlappungsmaß...
- Seite 9 MONTAGE DER DUSCHE GLAS GLAS Bei Angabe Außenkannte Glas auf Glasskizze: Ausrichtlinie von Außenkannte Glas 31 mm nach innen anzeich- nen. 3 mm Holzunterlagen 2 auf Wannenrand legen. Festteil 3 auf Holzunterlagen 2 stellen. Festteil an Ausrichtlinie ausrichten. Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung ist.
- Seite 10 MONTAGE DER DUSCHE GLAS GLAS Befestigungslöcher kurzes Festteil anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen. Hinweis Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf Glasskizze Bei Angabe Einrückmaß...
- Seite 11 MONTAGE DER DUSCHE GLAS GLAS Kurzes Festteil verschrauben Festteil wie folgt verschrauben: Festteil auf Z-Lasche 1 stellen. Sicherstellen, dass Festteil auf Z-Lasche 1 liegt. Festteil mit Wandwinkel an Wand schrauben. Festteile ausrichten und verschrauben Festteile wie folgt verschrauben: Festteile mit längerer Wasserwaage ausrichten. Wandwinkel an Wand mit Langloch im Wandwinkel ausrichten.
- Seite 12 MONTAGE DER DUSCHE GLAS GLAS Magnetträgerprofil montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits).
- Seite 13 MONTAGE DER DUSCHE GLAS GLAS Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 14 MONTAGE DER DUSCHE GLAS GLAS Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 15 MONTAGE DER DUSCHE GLAS GLAS Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 16 MONTAGE DER DUSCHE GLAS GLAS Haltestange Glas-Wand mit T-Stück montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 17 MONTAGE DER DUSCHE GLAS GLAS Blenden montieren Clipskappen auf Scharniere stecken. Clipskappen auf Wandwinkel stecken. Festteile innen und außen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Glaskante und Wand. - Duschwanne und Glaskante. Hinweis Festteil unten an Badewanne nicht versiegeln. Magnetträgerprofil versiegeln Magnetträgerprofil mit transpar entem Sanitärsilikon versiegeln.
- Seite 18 MONTAGE DER DUSCHE GLAS GLAS Blenden montieren Clipskappen auf Scharniere stecken. Clipskappen auf Wandwinkel stecken. Festteile innen und außen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Glaskante und Wand. - Duschwanne und Glaskante. Hinweis Festteil unten an Badewanne nicht versiegeln. Magnetträgerprofil versiegeln Magnetträgerprofil mit transpar entem Sanitärsilikon versiegeln.
- Seite 19 MONTAGE DER DUSCHE GLAS GLAS Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Während der Fixierzeit passt sich das Dichtprofil zwischen Tür und Sei- tenteil durch den Druck an.
- Seite 20 BENUTZERFÜHRUNG GLAS GLAS...
