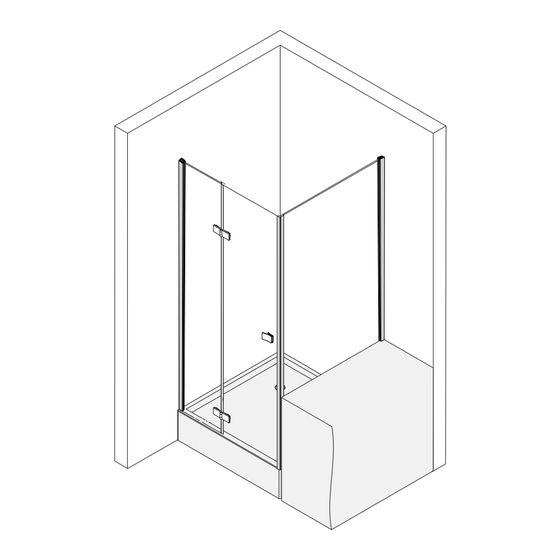

- Seite 1 M O N T A G E A N L E I T U N G DIANA PRIME Glas-Glas Hebe-Senk-Pendel-Scharnier T y p 1 2...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG GLAS GLAS BENUTZERFÜHRUNG AUSFÜHRUNGEN SPRINZ produziert die Echtglas-Dusche in folgenden Aus- Warnhinweise führungen: Abstufung der Warnhinweise Warnhinweise unterscheiden sich nach der Art der Gefahr Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- durch folgende Signalworte: lich. Vorsicht warnt vor einer Sachbeschädigung. Warnung warnt vor einer Körperverletzung. -
Seite 3: Lieferumfang
LIEFERUMFANG GLAS GLAS LIEFERUMFANG MONTAGE DER DUSCHE Voraussetzung Stabilisierungen Je nach Echtglas-Dusche liefert Sprinz eine Stabilisierung. Voraussetzung für eine schnelle und saubere Montage: Alle Stabilisierungen sind optional erhältlich. Lieferumfang prüfen auf - Vollständigkeit, Folgende Stabilisierungen sind möglich: - ordnungsgemäßen Zustand, Gelenkstange - Maßhaltigkeit. - Seite 4 MONTAGE DER DUSCHE GLAS GLAS Übersicht Legende Typ 12 links: 1. Wandprofil 2. Festteil 3. Scharnier 4. Streifdichtung 5. Tür 6. Griff 7. Magnetträgerprofil 8. Festteil Legende Typ 12 rechts: 1. Wandprofil 2. Festteil 3. Magnetträgerprofil 4. Griff 5. Tür 6.
-
Seite 5: Griff Montieren
MONTAGE DER DUSCHE GLAS GLAS Magnetleisten auf Tür stecken Magnetleisten von vorn auf die Tür stecken. Sicherstellen, dass die Senkungen der Bohrungen innen sind. Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der Glaskante anliegt. Bei Bedarf Magnetleiste kürzen. Griff montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. - Seite 6 MONTAGE DER DUSCHE GLAS GLAS Wasserablaufprofil auf Tür stecken Wasserablaufprofil 2 von unten auf Tür 1 stecken. Sicherstellen, dass die Ablaufkante nach innen zeigt. Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an der Magnetleiste bzw. Streifdichtung bündig anliegt. Bei Bedarf Wasserablaufprofil kürzen. Streifdichtung aufstecken Streifdichtung 1 von vorn auf das Festteil 2 stecken.
- Seite 7 MONTAGE DER DUSCHE GLAS GLAS Z-Lasche montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Befestigungsloch für Z-Lasche 1 in folgendem Abstand vom Wan- nenrand anzeichnen: - waagerecht: 120 mm vom Wannenrand - senkrecht: xx = Überlappungsmaß...
- Seite 8 MONTAGE DER DUSCHE GLAS GLAS Bei Angabe Außenkannte Glas auf Glasskizze: Ausrichtlinie von Außenkannte Glas 24 mm nach innen anzeich- nen. 3 mm Holzunterlagen 2 auf Wannenrand legen. Festteil 3 auf Holzunterlagen 2 stellen. Festteil an Ausrichtlinie ausrichten. Sicherstellen, dass Ausrichtlinie mittig Wandprofil ist. Befestigungslöcher markieren.
- Seite 9 MONTAGE DER DUSCHE GLAS GLAS Befestigungslöcher kurzes Wandprofil anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen. Hinweis Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf Glasskizze Bei Angabe Einrückmaß...
- Seite 10 MONTAGE DER DUSCHE GLAS GLAS Kurzes Festteil einsetzen Festteil wie folgt montieren: Festteil auf Z-Lasche 1 stellen. Sicherstellen, dass Festteil auf Z-Lasche 1 liegt. Festteil in das Wandprofil schieben. Festteile ausrichten. Festteile wie folgt einsetzen. Wandprofil mit längerer Wasserwaage ausrichten. Festteil in das Wandprofil einführen.
- Seite 11 MONTAGE DER DUSCHE GLAS GLAS Magnetträgerprofil montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits).
- Seite 12 MONTAGE DER DUSCHE GLAS GLAS Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 13 MONTAGE DER DUSCHE GLAS GLAS Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 14 MONTAGE DER DUSCHE GLAS GLAS Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 15 MONTAGE DER DUSCHE GLAS GLAS Haltestange Glas-Wand mit T-Stück montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 16 MONTAGE DER DUSCHE GLAS GLAS Blenden montieren Clipskappen auf Scharniere stecken. Clipskappen auf Wandwinkel stecken. Festteile innen und außen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Glaskante und Wand. - Duschwanne und Glaskante. Hinweis Festteil unten an Badewanne nicht versiegeln. Magnetträgerprofil versiegeln Magnetträgerprofil mit transparentem Sanitärsilikon versiegeln.
- Seite 17 MONTAGE DER DUSCHE GLAS GLAS Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausrei chend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Während der Fixierzeit passt sich das Dichtprofil zwischen Tür und Sei- tenteil durch den Druck an.
