PROBLÈME AFFICHAGE CAUSE POSSIBLE
L'afficheur Pas d'alimentation sur la ligne.
du panneau
Problème de câblage.
de
commande
Problème avec la carte de commande
est vide
électronique.
Le séchoir est arrêté.
Le séchoir est en veille.
L'entrée et la sortie de l'air comprimé sont
inversées.
Le débit ou la température de l'air entrant dans le
séchoir sont supérieurs aux valeurs nominales.
La température ambiante est supérieure à la valeur
nominale.
Le condenseur est sale.
L'évacuation de la condensation ne fonctionne pas.
Fig.3
La sonde de contrôle de température est mal
positionnée ou défectueuse.
Problème de câblage ou avec la carte de
commande électronique.
Activation de la protection thermique interne du
compresseur.
Problème avec les composants électriques du
compresseur.
Compresseur défectueux.
Le débit ou la température de l'air entrant dans le
séchoir sont supérieurs aux valeurs nominales.
La température ambiante est supérieure à la valeur
nominale.
Le condenseur est sale.
La sonde de contrôle de température est mal
positionnée ou défectueuse.
Pressostat du ventilateur défectueux ou grillé (si
présent).
Pressostat de haute pression défectueux ou grillé
(si présent).
Fuite de gaz dans le circuit réfrigérant.
Ventilateur défectueux.
Fusible de protection grillé (si présent).
La sonde de contrôle de température est mal
positionnée ou défectueuse.
Fuite de gaz dans le circuit réfrigérant sans charge.
La sonde de contrôle de température est mal
positionnée ou défectueuse.
Série d'alarmes très proche les unes des autres.
Cod. 710.0150.40.00 Rev01 – 05.2016
REMÈDE
Rétablissez l'alimentation de la ligne.
Vérifiez le câblage et remplacez-le si le problème
persiste.
Vérifiez la carte de commande électronique et
remplacez-la si le problème persiste.
Mettez-le en marche en appuyant sur l'interrupteur
MARCHE/ARRÊT pendant 1 seconde.
Attendez 2 minutes après avoir mis en marche le
séchoir.
Vérifiez que l'entrée et la sortie de l'air comprimé sont
branchées correctement.
Rétablissez les conditions nominales.
Rétablissez les conditions nominales.
Nettoyez le condenseur.
Remplacez la bobine de l'électrovanne de l'évacuation
si elle est grillée.
Nettoyez ou remplacez l'électrovanne de l'évacuation si
elle est engorgée/bloquée.
Vérifiez les paramètres C8 et C9 de la carte de
commande électronique et remplacez la carte de
commande si le problème persiste.
Vérifiez la sonde et remplacez-la si le problème
persiste.
Vérifiez le câblage et la carte de commande
électronique, remplacez-les si le problème persiste.
Attendez une heure, puis vérifiez à nouveau. Si la
panne persiste, arrêtez le séchoir et contactez votre
revendeur Ingersoll Rand local.
Vérifiez les composants électriques du compresseur.
Remplacez le compresseur.
Rétablissez les conditions nominales.
Rétablissez les conditions nominales.
Nettoyez le condenseur.
Vérifiez la sonde et remplacez-la si le problème
persiste.
Arrêtez le séchoir et contactez votre revendeur
Ingersoll Rand local.
Arrêtez le séchoir et contactez votre revendeur
Ingersoll Rand local.
Arrêtez le séchoir et contactez votre revendeur
Ingersoll Rand local.
Remplacez le ventilateur.
Remplacez le fusible.
Vérifiez la sonde et remplacez-la si le problème
persiste.
Arrêtez le séchoir et contactez votre revendeur
Ingersoll Rand local.
Vérifiez la sonde et remplacez-la si le problème
persiste.
Contactez votre revendeur Ingersoll Rand local.
75 - 186
PROBLÈME AFFICHAGE CAUSE POSSIBLE
Formation de givre dans l'évaporateur.
Engorgement.
L'air s'écoule en permanence à travers
l'évacuation de la condensation.
PORTANT :
La sonde de température est extrêmement fragile. Ne pas détacher ou enlever la sonde de son siège. Pour tout
problème, contacter de toute urgence le votre revendeur Ingersoll Rand local autorisé.

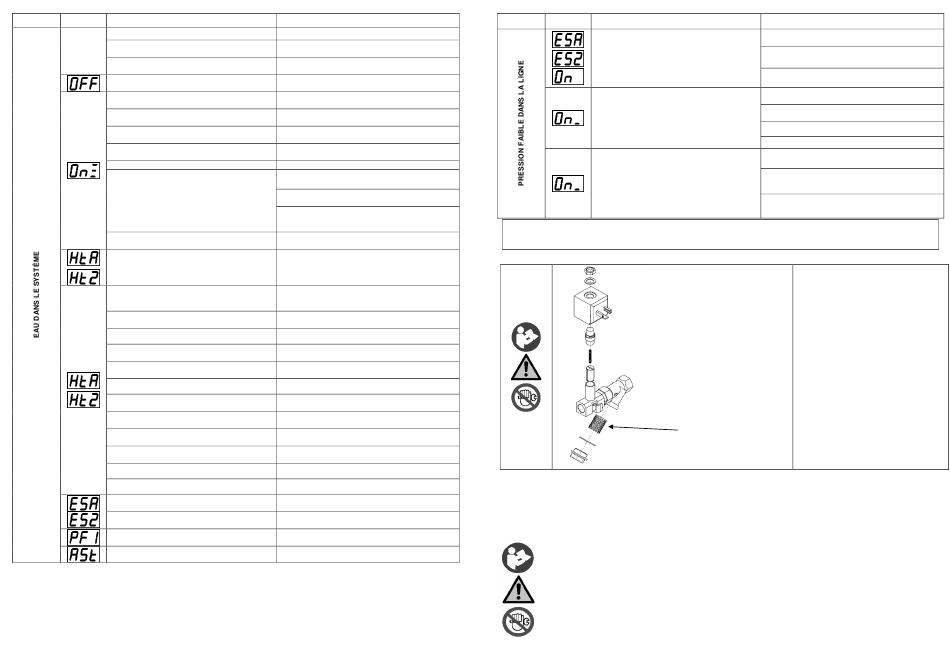

Fig.3 electrovalve de decharge
Nettoyage de la electrovalve de decharge
4.3 DEMANTELEMENT
Tout le travail effectué sur le sécheur doit être exécuté par un personnel spécialisé !
Suivez cette procédure si vous devez mettre le sécheur à l'arrêt:
•
Arrêtez l'appareil et isolez-le totalement du secteur;
•
Débranchez le câble d'alimentation;
•
Enlevez la pression du circuit d'air;
•
Si l'appareil doit être expédié, utilisez l'emballage d'origine ou un emballage similaire et maintenez l'appareil en
position droite.
Avant d'effectuer un quelconque travail sur les parties électriques, assurez-vous que le commutateur principal a bien
coupé l'arrivée d'électricité au sécheur puis affichez des panneaux d'avertissement adaptés pour éviter que la machine ne
soit rebranchée au secteur!
Veuillez consulter les instructions relatives au contenu et à la sécurité dans les sections correspondantes de ces
instructions pour connaître les détails sur la manipulation et le stockage corrects du sécheur. Retirez tout agent réfrigérant
résiduel du sécheur d'une manière adaptée à ses propriétés et en accord avec les lois en vigueur.
Si l'appareil doit être détruit : ne jamais ouvrir l'ensemble de refroidissement scellé (compresseur, évaporateur et
condenseur) s'il contient un agent réfrigérant ou de l'huile lubrifiante!.
Envoyez le sécheur à une société agréée d'élimination des déchets, selon la loi de protection de l'environnement en
vigueur. Les autres constituants (matériel/déchets) doivent être traités selon les dispositions de la législation en vigueur.
Cod. 710.0150.40.00 Rev01 – 05.2016
REMÈDE
Vérifiez la sonde et remplacez-la si le problème
persiste.
Vérifiez la carte de commande électronique et
remplacez-la si le problème persiste.
Contactez notre service après-vente pour vérifier la
charge de gaz.
Vérifiez que l'entrée et la sortie de l'air comprimé sont
branchées correctement.
Contrôlez si le tuyau de raccordement est engorgé et
agissez en conséquence si c'est le cas.
Vérifiez l'ouverture des robinets.
Vérifiez les conditions des filtres.
Électrovanne d'évacuation bloquée. Nettoyez-la ou
remplacez-la.
Vérifiez les temps d'évacuation de la condensation
réglés sur la carte de commande électronique (C8 et
C9).
Vérifiez le signal provenant de la carte de commande :
s'il est continu, remplacez la carte de commande.
Lorsque cela est nécessaire:
• Nettoyez le filtre à mailles du système
de purge du condensat
• Nettoyez le filtre à mailles
Filtre à mailles
