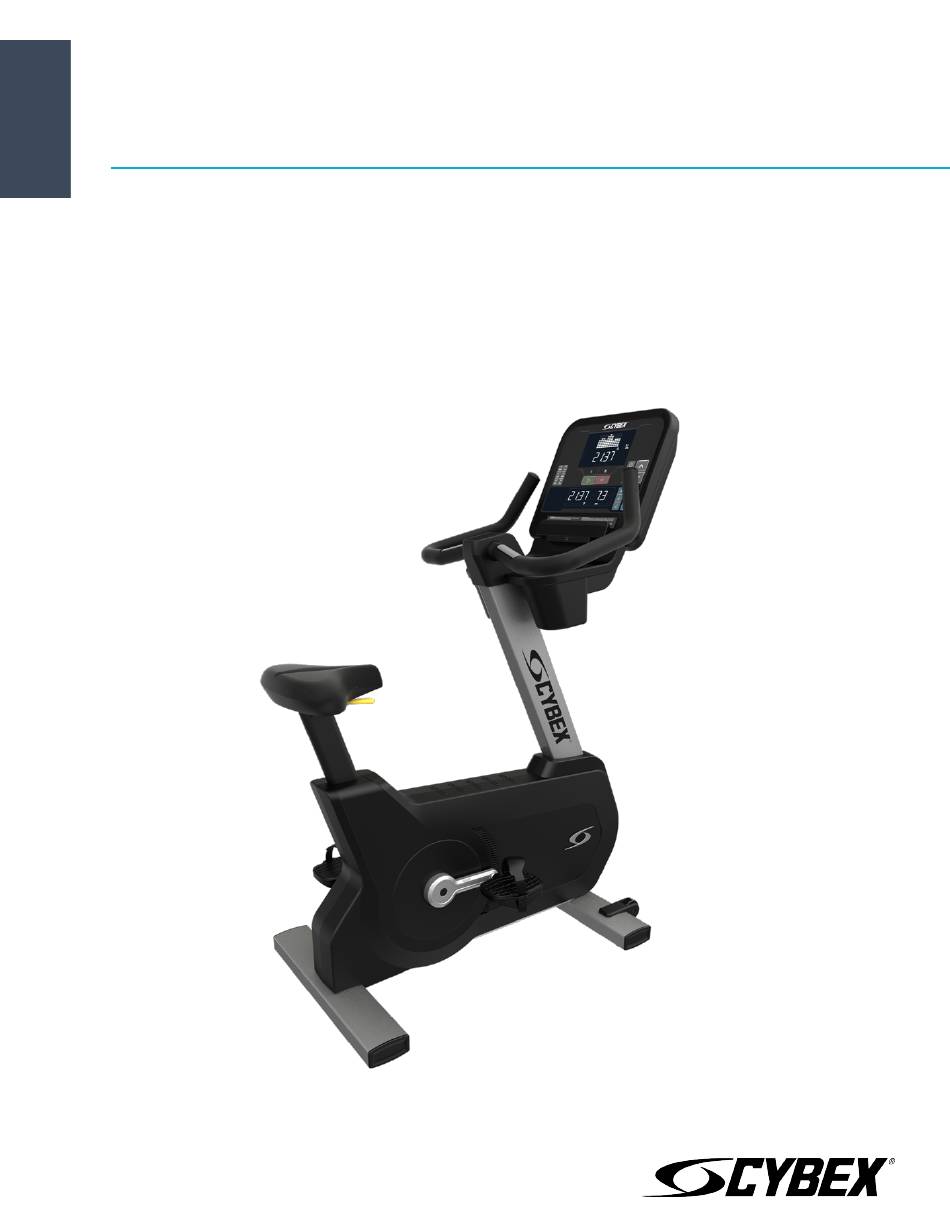

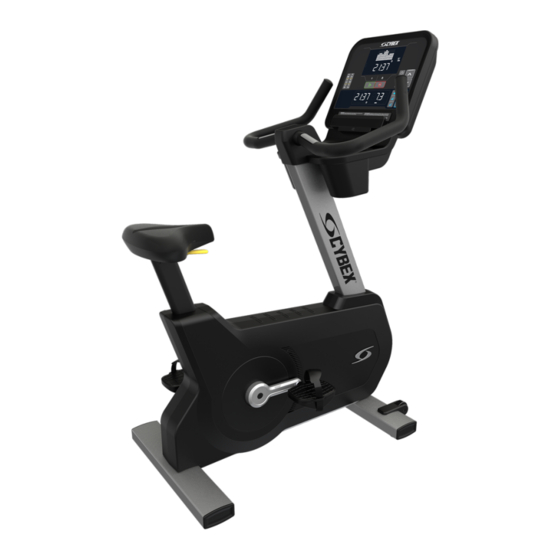

- Seite 1 Cybex - R Serie Sitzergometer Montageanleitung Teilenummer 1008126-0007 AB...
-
Seite 3: Link Benutzer Und Service-Dokumente
Link Benutzer und Service-Dokumente Operation Manuals and other Product Information available at https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents Trobareu el manual de funcionament i altra informació de producte a https://www.lftechsupport.com/web/document-library/documents Mae Llawlyfrau Gweithredu a Gwybodaeth Arall am Beiriannau ar gael yn https://www.lftechsupport.com/web/document-library/documents Die Betriebsanleitung und andere Produktinformationen erhalten Sie unter https://www.lftechsupport.com/web/document-library/documents... -
Seite 4: Inhaltsverzeichnis
Cybex-Logo sind eingetragene Warenzeichen von Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 5: Erste Schritte
WARNUNG: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Cybex International, Inc. Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. Dies gilt für Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholesterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht... - Seite 6 • Wenn Warnhinweise fehlen oder beschädigt sind, wenden Sie sich sofort an den Kundendienst, um die Warnaufkleber auszutauschen. Die Warnaufkleber sind im Lieferumfang enthalten und sollten vor der ersten Verwendung des Geräts angebracht werden. Cybex International, Inc. ist nicht für fehlende oder beschädigte Warnaufkleber verantwortlich.
-
Seite 7: Standort Und Stabilisierung Des Aufrechten Fahrradergometers
Standort und Stabilisierung des aufrechten Fahrradergometers Lesen Sie das gesamte Benutzerhandbuch, bevor Sie das Fahrradergometer in Betrieb nehmen. Nachdem Sie alle Sicherheitshinweise befolgt haben, bewegen Sie das Gerät zu dem Aufstellungsort. Lassen Sie vor und hinter dem Fahrradergometer mindestens 1 m und im Aufstiegsbereich 60 Zentimeter Platz. Abbildung 1: Freier Bereich 0,6 m (2 ft.) 1 m (3 ft.) -
Seite 8: Elektrischer Leistungsbedarf (Anwendbar Für Geräte Mit Externer Stromversorgung)
2. Den Steckverbinder bis zur sicheren Befestigung fest am Gerät anziehen. 3. Stecken Sie das andere Ende des Netzkabels in eine Wechselstrom-Steckdose. Verwenden Sie nur die von Cybex International, Inc. zur Verfügung gestellte externe Stromversorgung, um einen unsicheren Betrieb zu vermeiden. - Seite 9 Achtung: Die Steckverbinder müssen sich leicht in die Buchsen einstecken lassen. Kraftaufwendung beim Anschließen des Steckverbinders kann den Stecker und/oder die Buchse beschädigen und die Produktgarantie nichtig machen. Wenn der Netzteil-Doppelbuchsenadapter nicht problemlos in die Aufnahme passt, wurde das falsche Netzteil gewählt. Diese Option muss durch ein optionales Kit bestellt werden.
-
Seite 10: Prüfen Sie Die Stromversorgung Der Konsole - 50L Konsole
Pedalumdrehungen während des Trainings geladen. Optional kann eine externe Stromversorgung genutzt werden. Wenn die Einheit mit externem Strom versorgt wird, erfolgt die Batteriewartung automatisch und die Pedale sind nicht notwendig. Verwenden Sie nur die Stromversorgung von Cybex International, Inc., um gegen unsicheren Betrieb zu schützen. -
Seite 11: Produktüberblick
Produktüberblick Produkteigenschaften Artikel Beschreibung Anzahl Konsole Ablagefach Einstellfüße Sitzeinstellhebel Herzfrequenz-Handsensoren Getränkehalter Verbindungen Die folgende Anschlussbuchse befindet sich an der Vorderseite des Fahrradergometers: Artikel Beschreibung Anzahl CAT5e Netzwerk / Ethernet (nur 70T Konsole) Netzeingang koaxialer Anschluss Seite 11 von 23... -
Seite 12: Einstellung Der Pedalschlaufen
Einstellung der Pedalschlaufen Die Pedalschlaufen des Fahrradergometers halten die Füße des Benutzers während des Trainings auf den Pedalen. Die Schlaufen sollten bequem sitzen, jedoch eng genug, dass die Schuhe in keiner Pedalstellung von den Pedalen rutschen. Überprüfen Sie den festen Sitz der Schlaufen vor Beginn des Trainings und stellen Sie die Schlaufen ggf. ein. -
Seite 13: Einstellung Des Sitzes
Einstellung des Sitzes Ein ordnungsgemäß eingestellter Sitz ist in allen Trainingsaktivitäten mit einem Fahrradergometer wichtig. Wenn der Sitz nicht weit genug entfernt ist, werden Knien und Muskeln übermäßigen Beanspruchungen ausgesetzt. Wenn der Sitz zu weit entfernt ist, werden Füße, Sprunggelenke, Hüften und Knie gereizt. Setzen Sie sich auf den Sitz und legen Sie die Fußballen auf die Pedale. -
Seite 14: Reparatur Und Technische Daten
Reparatur und technische Daten Tipps zur Wartung und Pflege Hinweis: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden. -
Seite 15: Vorbeugender Wartungsplan
Vorbeugender Wartungsplan Artikel Wöchentlich Monatlich Halbjährlich Konsolen-Overlays Reinigen Prüfen Flaschenhalter/Zubehörablagen Reinigen Prüfen Befestigungsbolzen Konsole Prüfen Befestigungselemente Prüfen Rahmen/Sitzstange Reinigen Prüfen Kunststoffabdeckungen Reinigen Prüfen Lifepulse Sensoren Reinigen/Prüfen Einstellfüße Kontrollieren/Einstellen Pedale/Riemen Reinigen Prüfen ® Tipps zur Problemlösung des telemetrischen Brustgurtsystems Polar Herzfrequenzanzeige fehlerhaft oder nicht vorhanden Mögliche Ursache Abhilfe Brustgurtsender nicht feucht genug, um genaue Herzfrequenzwerte... -
Seite 16: Fehlerbehebung Der Lifepulse ™ Sensoren
™ Fehlerbehebung der Lifepulse Sensoren Bei fehlerhafter oder fehlender Herzfrequenzanzeige folgendermaßen vorgehen: • Hände abtrocknen, um ein Abrutschen zu verhindern. • Legen Sie die Hände während des Trainings auf die in den Haltegriffen integrierten Sensoren. • Die Sensoren fest umfassen. •... -
Seite 17: Aufbau
Aufbau Befestigungsmaterial und erforderliche Werkzeuge Abbildung 2: Befestigungselemente Artikel Beschreibung Anzahl M8 X 20 Innensechskantschraube mit Bund M4,2 X 19 Kreuzschlitz-Flachkopfschrauben Kunststofftülle M5 x 14 Kreuzschlitz-Flachkopfschraube Benötigtes Werkzeug • 13 mm Buchse • Kreuzschlitzschraubendreher Seite 17 von 23... -
Seite 18: Einzelsäule An Der Basis Befestigen
Einzelsäule an der Basis befestigen Achtung: Entfernen Sie alle Schutzabdeckungen / Klebeband von der Einzelsäule und der Konsolen-Stützschweißkonstruktion vor der Befestigung am Unterteil! Die Unterlassung des Entfernens von Schutzabdeckungen / Klebeband kann zu unsachgemäßer Erdung führen! 1. Drücken Sie den überschüssigen Kabelstrang zurück in das Einzelsäulenrohr. Hinweis: Vermeiden Sie Quetschungen des Kabelstranges. -
Seite 19: Linkes Verkleidungsteil An Der Einzelsäule Befestigen
Linkes Verkleidungsteil an der Einzelsäule befestigen Artikel Beschreibung Menge Einzelsäulenverkleidung M4.2 X 19 Kreuzschlitz-Flachkopfschrauben Kunststofftülle 1,5 Nm (1,1 ft. lbs.) Rechtes Teil der Einzelsäulenabdeckung am linken Teil befestigen. Befestigen Sie die Laschen der rechten Einzelsäulenverkleidung in den entsprechenden Aussparungen der linken Einzelsäulenverkleidung. -
Seite 20: Kabelverbindungen Sockel Zu Konsole - 50L
2. Untere Ablage mit 4 Schrauben befestigen (M5 X 14 Kreuzschlitz-Flachkopfschrauben). Kabelverbindungen Sockel zu Konsole - 50L Artikel Beschreibung Menge Konsole zu Sockel Stromversorgung Basissignal Tastaturschalter am Lenker (Widerstand) Lifepulse Kabelverbindungen Sockel zu Konsole - 70T Artikel Beschreibung Anzahl Externes Netzkabel: PCB an Konsolenkabel Koaxialkabel CAT5e... -
Seite 21: Beschreibung
2. Verwenden Sie die verbleibenden vier M5 X 14 Phillips Flachkopfschrauben, um sowohl die Konsole als auch die hintere Konsolenabdeckung an der Konsolenhalterung zu befestigen. Artikel Beschreibung Anzahl Konsole Hintere Konsolenabdeckung M5 x 14 Kreuzschlitz-Flachkopfschraube 1,5 Nm (1,1 ft. lbs.) Radabdeckungen anbringen Radabdeckungen in die Befestigungslöcher und über die Radbolzen drücken. -
Seite 22: Spezifikationen
Spezifikationen Technische Daten Verwendungszweck Starke Beanspruchung bei gewerblicher Nutzung, EN ISO 20957 Klasse SA Maximales Benutzergewicht 181 kg / 400 lbs. Pedalgröße 127 mm X 140 mm / 5 Zoll x 5,5 Zoll Antriebstyp Bandriemen • Die nur mit der 50L Konsole ausgestatteten Geräte haben einen Eigenantrieb. •... - Seite 24 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
