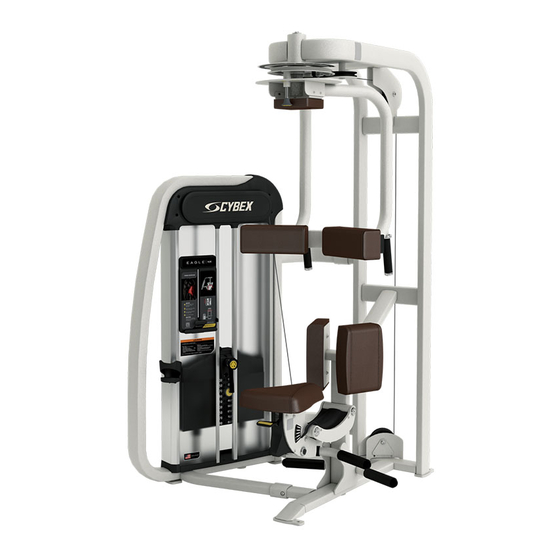

- Seite 1 ® Eagle Torso Rotation Owner’s Manual Kraftmaschinen Teilenummer 11190-999-1 N www.cybexinternational.com...
- Seite 3 International, Inc. ® ® Eagle ist ein eingetragenes Warenzeichen von Cybex ® VERZICHTSERKLÄRUNG: Cybex International, Inc. gewährt keine Garantien oder Ansprüche bezüglich des Inhalts dieses Handbuches. Wir behalten das Recht vor, dieses Dokument zu jeglichem Zeitpunkt zu revidieren oder Änderungen am bes- chriebenen Produkt vorzunehmen, ohne Bekanntgabe oder Verpflichtung, eine jegliche Person von solchen Revisionen oder Änderungen zu unterrichten.
- Seite 5 Inhaltsverzeichnis 1 Sicherheit Sicherheit ......Sicherheitsrichtlinien und -verfahren ..1-2 Warnungs-/Sicherheitsaufkleber .
- Seite 6 Diese Seite wurde absichtlich frei gelassen. Seite ii...
- Seite 7 Cybex Eagle 11190 Torso Rotation Owner’s Manual 1 – Sicherheit Sicherheit Lesen Sie bitte vor Zusammenbau, Wartung oder Verwendung des Geräts die Bedienungsanleitung sorgfältig durch. Der Eigentümer des Fitnessclubs bzw. -geräts ist dafür verantwortlich, die Benutzer in der richtigen Verwendung des Geräts zu unterweisen und alle Schilder zu überprüfen.
- Seite 8 • Verankern Sie jedes Trainingsgerät mit den an jedem Gerät vorhandenen Ankerbohrungen fest am Boden. HINWEIS: Cybex ist nicht für die Verankerung des Trainingsgeräts verantwortlich. Wenden Sie sich hierfür an einen Spezialisten. HINWEIS: Befestigungselemente mit einer Zugfestigkeit von mindestens 250 kp verwenden (3/8 Zoll Schrauben der Klasse 2 oder stärker).
- Seite 9 Platz für Verwendung und Training am Aufstellungsort zu gewährleisten. BEFESTIGUNG DES GERÄTS: Die Maschine verfügt zur einfachen Verankerung mit dem Boden über Bohrungen in den Füßen. Cybex empfi ehlt dringendst, das Gerät auf einer stabilen, ebenen Oberfl äche zu befestigen, um Wackeln, Umkippen oder Umfallen aufgrund unsachgemäßer Verwendung oder Missbrauch zu verhindern.
- Seite 10 Cybex Eagle 11190 Torso Rotation Owner’s Manual ACHTUNG Verletzungsgefahr. Bleiben Sie fern von beweglichen Teilen. 4000Y316-1 E 8500-025-1 D Safety Page 1-4...
- Seite 11 Cybex Eagle 11190 Torso Rotation Owner’s Manual Torso Rotation - 11190 BESCHREIBUNG TEILENR. A. Warnungsaufkleber ....4605-381-1 B. Sicherheitsaufkleber ....4000Y316-1 C. Sicherheitsaufkleber ....4520-362-1 D. Sicherheitsaufkleber ....8500-025-1 E. Sicherheitsaufkleber ....8500-026-1 Safety Page 1-5...
- Seite 12 Cybex Eagle 11190 Torso Rotation Owner’s Manual Regelmäßige Wartungsmaßnahmen Vorbeugende Wartungsmaßnahmen müssen durchgeführt werden, um das Gerät in betriebsfähigem Zustand zu halten. Alle Wartungsarbeiten sollten in ein Protokoll eintragen werden, um einen Überblick über die durchgeführten vorbeugenden Wartungsmaßnahmen zu behalten. Die vorbeugenden Wartungsmaßnahmen sind detailliert in Kapitel 5 beschrieben.
- Seite 13 Cybex Eagle 11190 Torso Rotation Owner’s Manual 2 - Übungen Vorgesehene Verwendung TRAINIERTE MUSKELN Die Benutzung dieser Trainingsgeräte dienen der Verbesserung der allgemeinen körperlichen Fitness. Anweisungen Lesen Sie sorgfältig alle Instruktionen und Warnungen und stellen Sie sicher, dass Sie diese verstehen.
- Seite 14 Cybex Eagle 11190 Torso Rotation Owner’s Manual Vorbereitung 1. Sitzhöhe so einstellen, dass die Brustpolster am oberen Teil des Brustkorbes anliegen. 2. Gewünschte Startposition einnehmen. 3. Handgriffe festhalten und den Oberkörper an das Brustpolster ziehen. 4. Mit den Knien gegen die Oberschenkelpolster drücken.
- Seite 15 Befolgen Sie diese Regeln bitte sorgfältig. Wenden Sie sich für alle Garantieangelegenheiten an den Cybex-Vertragshändler. Ihr Vertragshändler wird bei Bedarf eine RMA-Nummer von Cybex anfordern. Defekte Teile oder Geräte werden von Cybex nur mit gültiger RMA-Nummer und einem ARS-Etikett (Automated Return Service) akzeptiert.
- Seite 16 4. Der Cybex-Techniker kann Sie dazu auffordern, das/die betreffende(n) Teil(e) zur Überprüfung bzw. Reparatur und Austausch an Cybex zurückzusenden. Der Techniker stellt Ihnen dann eine RMA-Nummer aus und sendet Ihnen ein ARS-Etikett. ARS-Etikett und die RMA-Nummern müssen gut sichtbar außen am Versandpaket, das das/ die zurückzugebende(n) Teil(e) enthält, angebracht werden.
- Seite 17 Sicherstellen, dass die ordnungsgemäße Konfi guration geliefert wurde. Überprüfen, ob das Trainingsgerät die bestellte Farbe aufweist. Überprüfen, ob alle Gewichtsplatten und die Gewichtsplatten-Aufkleber vorhanden sind. Überprüfen, ob die Cybex Eagle Rumpfdrehung Bedienungsanleitung im Lieferumfang enthalten ist. Überprüfen, ob die Garantieerklärung beiliegt. Trainingsgerät an den gewünschten Aufstellungsort bringen.
- Seite 18 Cybex Eagle 11190 Torso Rotation Owner's Manual Eine der beiden Halbrundkopf-Innensechskantschrauben BHSCS-Schraube (BHSCS) entfernen, mit denen die Drehachse befestigt ist. Unterlegscheibe Siehe Abbildung 2. Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen. Siehe Abbildung 3. HINWEIS: Beim Entfernen der Welle äußerst Drehachse vorsichtig vorgehen, damit das Gewinde der Welle nicht beschädigt...
- Seite 19 Cybex Eagle 11190 Torso Rotation Owner's Manual Den oberen Sicherungsring mit einer Außen-Sicherungs- ringzange von einer der Führungsstangen entfernen und die Rahmen Oberer Sicherungsring Führungsstange vorsichtig absenken. Siehe Abbildung 7. Den unteren Sicherungsring und die Federscheibe von der Führungsstange entfernen. Schritte 6C und 6D wiederholen, Federscheibe um beide Sicherungsringe von der anderen Führungsstange...
- Seite 20 Cybex Eagle 11190 Torso Rotation Owner's Manual Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß Richtige Riemenverlegung Falsche Riemenverlegung installiert sind (wie in Abbildung 10A dargestellt). HINWEIS: Den Einsatz nicht umgekehrt installieren (wie in Abbildung 10B gezeigt). Einsatz Einsatz Band- Den Bandriemen straffen und mit den beiden Stellschrauben...
- Seite 21 Das Trainingsgerät mit den an jedem Gerät vorhandenen Ankerbohrungen fest mit dem Boden verankern. HINWEIS: Cybex ist nicht für die Verankerung des Trainingsgeräts verantwortlich. Wenden Sie sich hierfür an einen Spezialisten. HINWEIS: Befestigungselemente mit einer Zugfestigkeit von mindestens 250 kp (500 lbs.) verwenden (3/8-Zoll-Schrauben der Klasse 2 oder stärker).
- Seite 22 Cybex Eagle 11190 Torso Rotation Owner's Manual Leerseite. Assembly Page 4-10...
- Seite 23 Durchführung der vorbeugender Wartungsmaßnahmen helfen die Cybex-Kraftmaschinen dauerhaft sicher und störungsfrei zu erhalten. HINWEIS: Cybex ist nicht für die Durchführung der regelmäßigen Inspektions- und Wartungsarbeiten der Geräte verantwortlich. Ihr Personal mus in die Inspektions- und Wartungsarbeiten sowie Maßnahmen zur Meldung bzw. Aufnahme von Zwischenfällen eingewiesen werden.
- Seite 24 Benutzen Sie Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Sorgen Sie für gute Durchlüftung. Befolgen Sie alle Warnungen des Produktherstellers. CYBEX und seine Vertreter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsach gemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden.
- Seite 25 Cybex Eagle 11190 Torso Rotation Owner’s Manual 3. Chrom Reinigen Sie Chromrohre, indem Sie zuerst eine Chrompolitur auftragen und ver siegeln Sie dann die Oberfläche mit Autowachs. Es werden Neutralreiniger mit einem ph Wert zwischen 5.5 und 8.5 empfohlen. Trocknen Sie die Flächen sorgfältig.VERMEIDEN Sie den Gebrauch von säure- oder chlorhaltigen Reinigern sowie Scheuermitteln, da diese...
- Seite 26 Cybex Eagle 11190 Torso Rotation Owner’s Manual Wöchentliche Arbeiten 1. Den festen Sitz aller Schrauben und Muttern überprüfen. Festziehen, wenn nötig. 2. Überprüfen aller Gurten (einschließlich ihrer Gesamtlänge) auf mögliche Ungleichförmigkeit und Verschleiß. Sofortiger Austausch eines Gurts bei folgenden Gegebenheiten: •...
- Seite 27 Cybex Eagle 11190 Torso Rotation Owner’s Manual 3. Manche Geräte benötigen Seile zusätzlich zu den Gurten. Überprüfen aller Seile auf Beschädigungen oder Verschleiß und einwandfreie Spannung. Wenn Sie Seile überprüfen, fahren Sie mit ihren Fingern am Seil entlang, achten sie auf partielle Unebenheiten im Seil und auf Anhaftungen.
- Seite 28 Cybex Eagle 11190 Torso Rotation Owner’s Manual 4. Überprüfen Sie Riegel und Griffe auf Verschleiß, achten Sie im Besonderen auf Verbindungsbereiche. Alle verschlissener Griffe sofort austauschen. Überprüfen der Verbindungsgelenke auf einwandfreie Arretierung (weist auf Verschleiß hin) Alle verschlissenen Verbindungsgelenke sofort austauschen.
- Seite 29 Cybex Eagle 11190 Torso Rotation Owner’s Manual Umgebungsbedingungen Statische Elektrizität – Abhängig vom Klima am Aufstellungsort ist statische Elektrizität besonders in Umgebungen mit trockener Luft häufig anzutreffen. Dies tritt wiederum vorwiegend im Winter auf. Statische Aufladung kann zum Beispiel beim Gehen auf einem Teppichboden und anschließen- den Berühren eines Metallobjekts beobachtet werden.
- Seite 30 Cybex Eagle 11190 Torso Rotation Owner’s Manual Diese Seite wurde absichtlich frei gelassen. Maintenece Page 5-8...
- Seite 32 10 Trotter Drive Medway, MA 02053 • 508-533-4300 • FAX 508-533-5183 www.cybexinternational.com • techhelp@cybexintl.com...
