Regelungen zur WEEE-Umsetzung in den einzelnen EU-Staaten bitten wir Sie, sich an Ihren örtlichen Händler zu wenden. Wir haben ein eigenes System zur Verarbeitung elektronischer Abfälle und gewährleisten die kostenfreie Entgegennahme aller Produkte der EVI Audio GmbH: Telex, DYNACORD, Electro-Voice und RTS. Wir haben mit dem Händler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwenbaren Geräte zur umweltgerechten Entsorgung kostenfrei an das Werk...

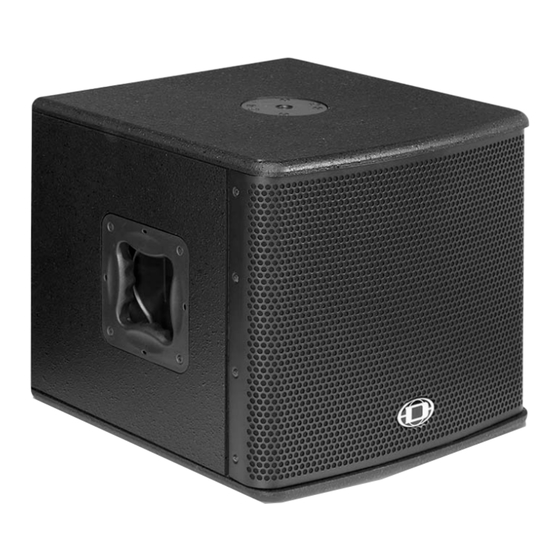

Transport und eine optimale, platzsparende Aufstellung zum Publikum. Auspacken und Garantie Öffnen Sie die Verpackung und entnehmen Sie den PowerSub 312. Ziehen Sie die Schutzfolie von den Griffen ab. Es liegt noch zusätzlich zu dieser Bedienungsanleitung ein Netzkabel und die Garantiekarte bei.
Die klangliche Balance zwischen Bass und Mittel-Hochtonbereich stellen Sie nun mit dem Regler ‚SUB LEVEL‘ am PowerSub 312 ein. Diese Justierung kann auch gut mit einem CD Player gemacht werden. Der CD Player muss natürlich an die ‚LINE‘ Inputs‘ oder über die ‚2TRACKRET‘ Cinch Buchsen am CMS 1000 Mischpult angeschlossen werden.
Achtung: Drehen Sie vor dem An- und Abstecken an den Eingängen den Level-Regler auf Linksanschlag. Die Eingangssektion des PowerSub 312 ist auch für Mono- Sub Anwendungen ausgelegt. Dazu wird das Stereosignal an den Eingängen L und R angeschlossen. Die tieffrequen- ten Signalanteile des linken und rechten Kanals werden dabei summiert und zur internen Endstufe weitergeleitet.
Hz geschaltet werden, während bei grösseren Satellitenboxen, z.B. D12, auf 70 Hz Übergangsfrequenz eingestellt werden kann. SUB LEVEL Mit diesem Regler stellen Sie die Lautstärke des PowerSub 312 ein. Der Einstellbereich erstreckt sich dabei von -∞dB bis +10dB mit 0dB in Mit- telstellung.
WEEE, please contact your local distributor. We are committed to facilitate our own electronic-waste-management-system, for the free of charge return of all EVI Audio GmbH products: Telex, DYNACORD, Electro-Voice and RTS. Arrangements are made with the dealer where you purchased the equipment from, for the returning of all unusable equipment at no cost, to the factory in Straubing, for environmental protective disposal.
Keep the original invoice together with the warranty card at a safe place. Setup and Connections Place the PowerSub 312 on an even ground, using the rubber feet to ensure safe and steadfast operation. Make sure to check the stability of the system when using pole-mounts installed in the PowerSub 312. Do not cover the subwoofer’s rear during operation.
This Quick Start Manual outlines setup and operation of the PowerSub 312 being used as subwoofer satellite system connected to a DYNACORD CMS 1000 or CMS 1600 mixer.
The input section of the PowerSub 312 also allows Mono- Sub operation. The stereo signal needs to be fed to the L and R inputs and the low-frequency range signals of both channels are summed prior to being processed in the power amplifier section.
Mains switch for switching the unit’s power ON or OFF. The mains switch lights after switching on the PowerSub 312. In case the switch is not lit upon switching on the power, make sure that the mains cord is connected correctly. If this is the case and the PowerSub 312 still shows no function, please contact your local dealer.
Specifications PowerSub 312 Power Amplifier Sub 800 W / 4 Ohms Power Amplifier MID-HIGH 2 x 250 W / 4 Ohms SPL1W/1m 92 dB Max. SPL1m 121 dB Sub Transducer DND 12S400 Switchable X-Over Frequencies 70 Hz, 100 Hz, 140 Hz...
AUFBAUBEISPIELE / SETUP EXAMPLE PowerSub 312 CMS 1000 Sub 112 PowerSub 312 CMS 1000...
Seite 19
AUFBAUBEISPIELE / SETUP EXAMPLE CMS 1000 PowerSub 312...
Seite 20
DYNACORD Hinweise gemäß EN 61000-3-2:2000, EN 61000-3-11:2000, EN 55103-1:1997. Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen. Das Gerät unterliegt Sonderanschlussbedingungen. Das zuständige Elektrizitätsversorgungs-unternehmen muß bestätigen, dass die Impedanz der Versorgung maximal 0,35 Ohm + j 0,122 Ohm ist.
