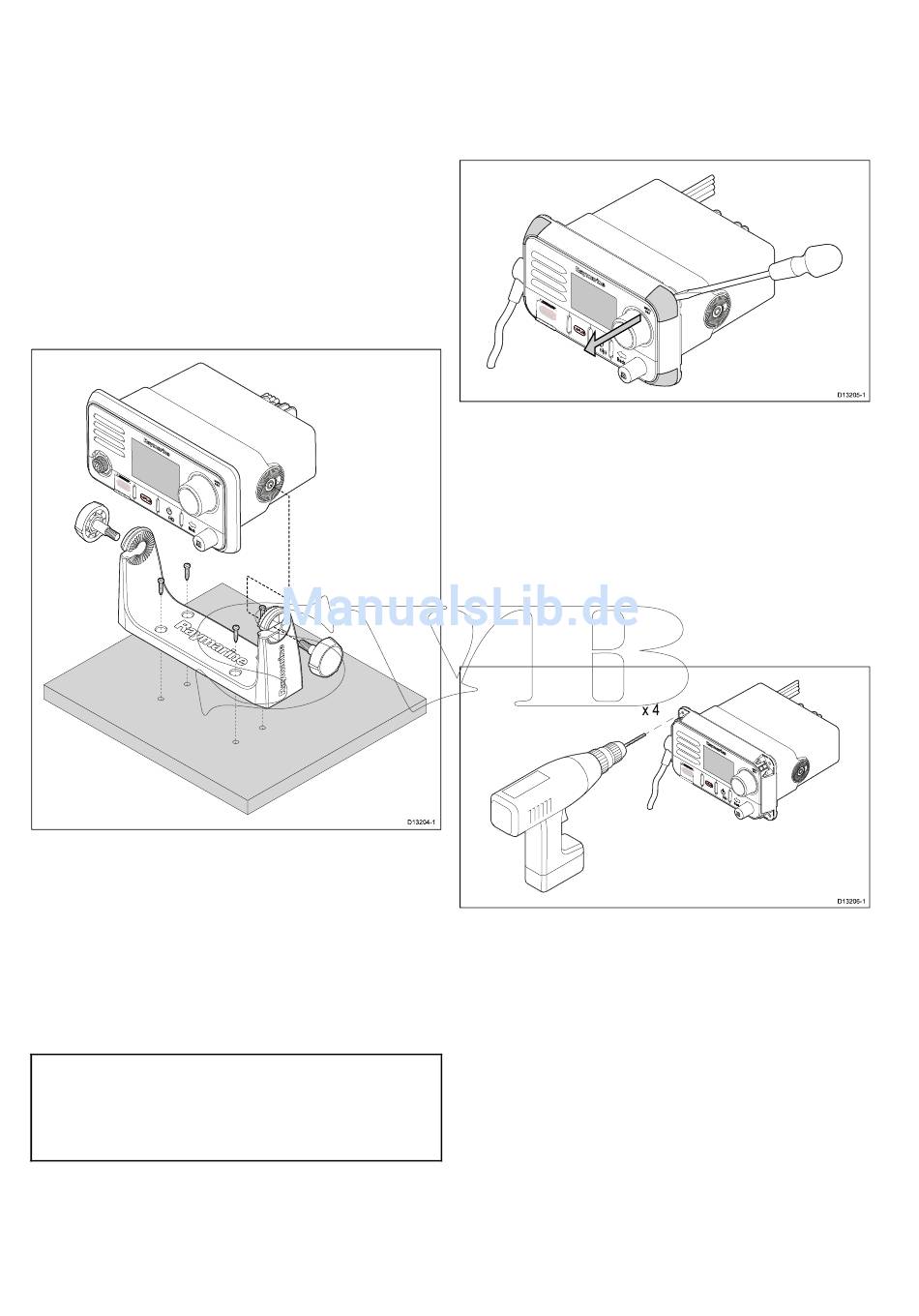

5.1 Halterungsmontage

Gehen Sie wie nachfolgend beschrieben vor, um das
Produkt in seiner Halterung zu montieren.
Bevor Sie mit der Montage beginnen, stellen Sie
bitte Folgendes sicher:
• Sie haben einen geeigneten Montageort
ausgewählt und sichergestellt, dass sich keine
Elemente hinter der Montageplatte befinden, die
durch das Bohren bei der Montage beschädigt
werden könnten.
• Sie haben die Kabelanschlüsse korrekt identifiziert
und die Kabelverlegung gut durchgeplant.
• Sie haben den vorderen Gehäuserahmen
befestigt.
1. Markieren Sie die Position der Schraubenlöcher
für die Halterung auf der Montageoberfläche.
2. Bohren Sie die Schraubenlöcher mit einer
Bohrmaschine und einem geeigneten
Bohreinsatz.
3. Verwenden Sie die bereitgestellten
Fixierschrauben, um den Sockel sicher an
der Montageoberfläche zu befestigen.
4. Setzen Sie das Gerät in die Halterung ein und
befestigen Sie es über die Halterungshandräder.
Hinweis: Die Größe des verwendeten
Bohreinsatzes sowie das Drehmoment für das
Festziehen der Fixierschrauben hängen vom
Materialtyp und der Dicke der Montageoberfläche
ab.
40
5.2 Plattenmontage – Ray50
Abdeckungen für Montageöffnungen
entfernen— Ray50
Bevor Sie das Ray50 auf im Pult einbauen können,
müssen Sie die Abdeckungen der Montageöffnungen
abnehmen.
1. Schieben Sie die Spitze eines Schlitzschrau-
bendrehers in den Zwischenraum zwischen der
Rückseite der Abdeckung und dem Gerät ein.
2. Hebeln Sie die Abdeckung vorsichtig nach vorne
und vom Gerät weg.
3. Wiederholen Sie die Schritte 2 und 3 für die
verbleibenden Abdeckungen.
Montagelöcher bohren – Ray50
Die Montagelöcher müssen gebohrt werden.
Führungen für die Montagelöcher finden Sie an den
Ecken des Geräts unter den Lochabdeckungen.
D13204-1
1. Bohren Sie die vier Montagelöcher mit einer
Bohrmaschine und einem 4-mm-Bohreinsatz
(5/32 Zoll).
Bohren Sie dabei von der Vorderseite des Geräts
aus und achten Sie darauf, dass Sie nicht zu
stark auf die Bohrmaschine aufdrücken, um
eventuelle Schäden am Gerät zu vermeiden.
Einbaumontage – Ray50
Gehen Sie für die Einbaumontage eines Ray50 wie
folgt vor.
Bevor Sie mit der Montage beginnen, stellen Sie
bitte Folgendes sicher:
• Sie haben einen geeigneten Montageort
ausgewählt und sichergestellt, dass sich keine
Elemente hinter der Montageplatte befinden,
die durch das Bohren/Sägen bei der Montage
beschädigt werden könnten.
D13205-1
D13206-1
