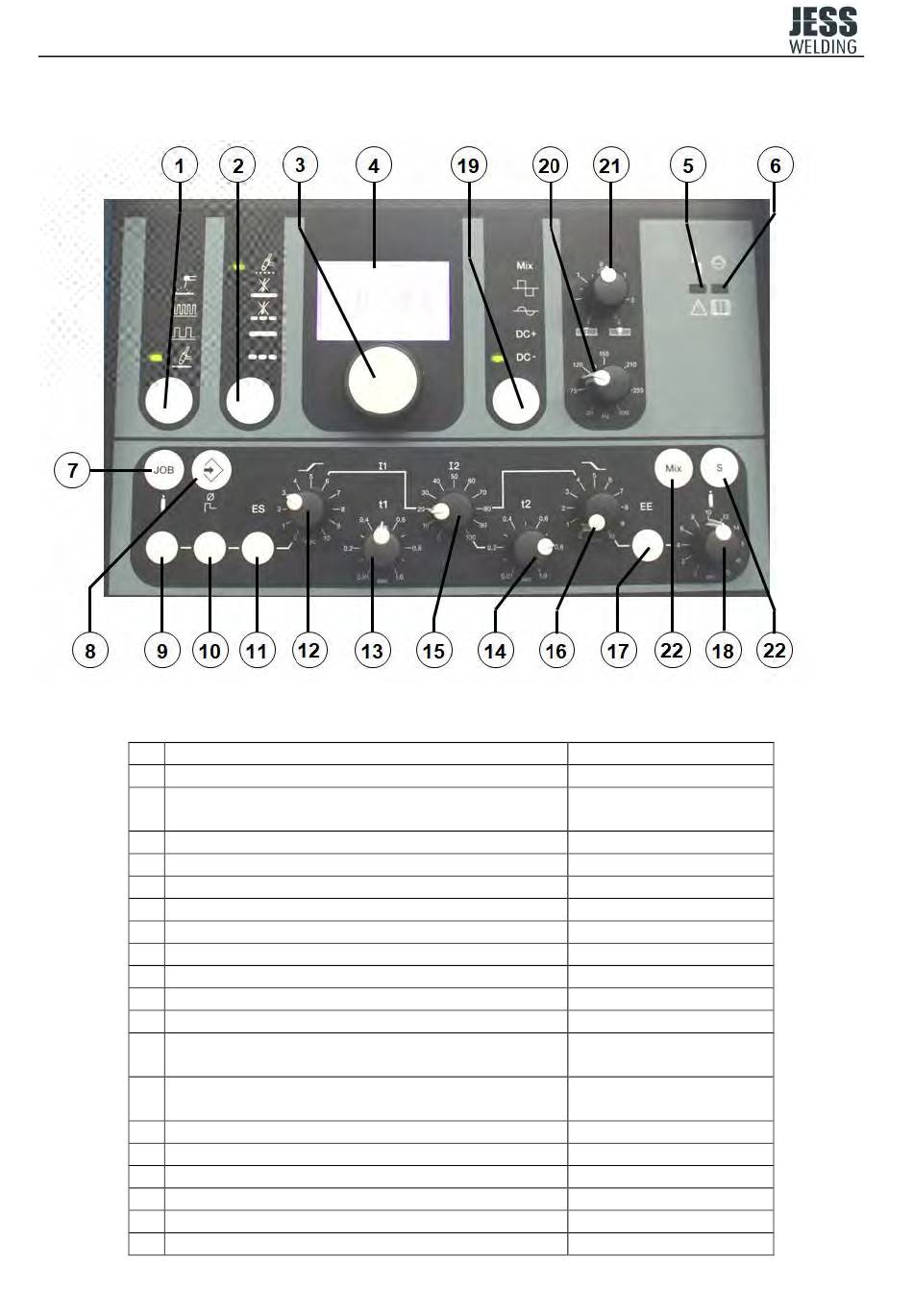

7.1 Digitale WIG-Steuerung

1 Taste zur Anwahl der Schweißverfahren
2 Taste zur Anwahl der Betriebsarten
Dreh-Drücksteller zur Einstellung von
3
Prozessparametern
4 LCD-Display (mit Hinterleuchtung)
- Strom I1 Set, IST, Hold
- Parameter
- Anzeige Job-Nr. / System-Fehlermeldungen
5 Anzeige-LED blinkend rot (Temperaturfehler)
6 Anzeige-LED leuchtend gelb für Wassermangel
7 Taste zur Anwahl von Jobs
8 Taste zum Speichern von Jobs
9 Taste zur Anwahl der Gasvorströmzeit
Taste zur Anwahl des Zündimpulses / Zünddauer
10
(beim Schweißen mit Gleichstrom)
Taste zur Anwahl der Wolframelektrode
(beim Schweißen mit Wechselstrom)
11 Taste zur Anwahl des Startstromes
Taste zur Anwahl der Startdauer (nur bei 2-Takt)
12 Drehknopf für die Up-slope-Zeit
13 Drehknopf für Pulszeit t1
14 Drehknopf für Pulszeit t2
15 Drehknopf für den Schweißstrom I2
Abb. 7.1
0,0 – 25,0 s
0 – 255A / 0,0 – 25,0 ms
0,0 – 4,0 mm
3-250 A
0,0 - 10,0s
0,0 – 10,0s
0,01 – 1,00s
0,01 – 1,00s
1 – 99% von I1
