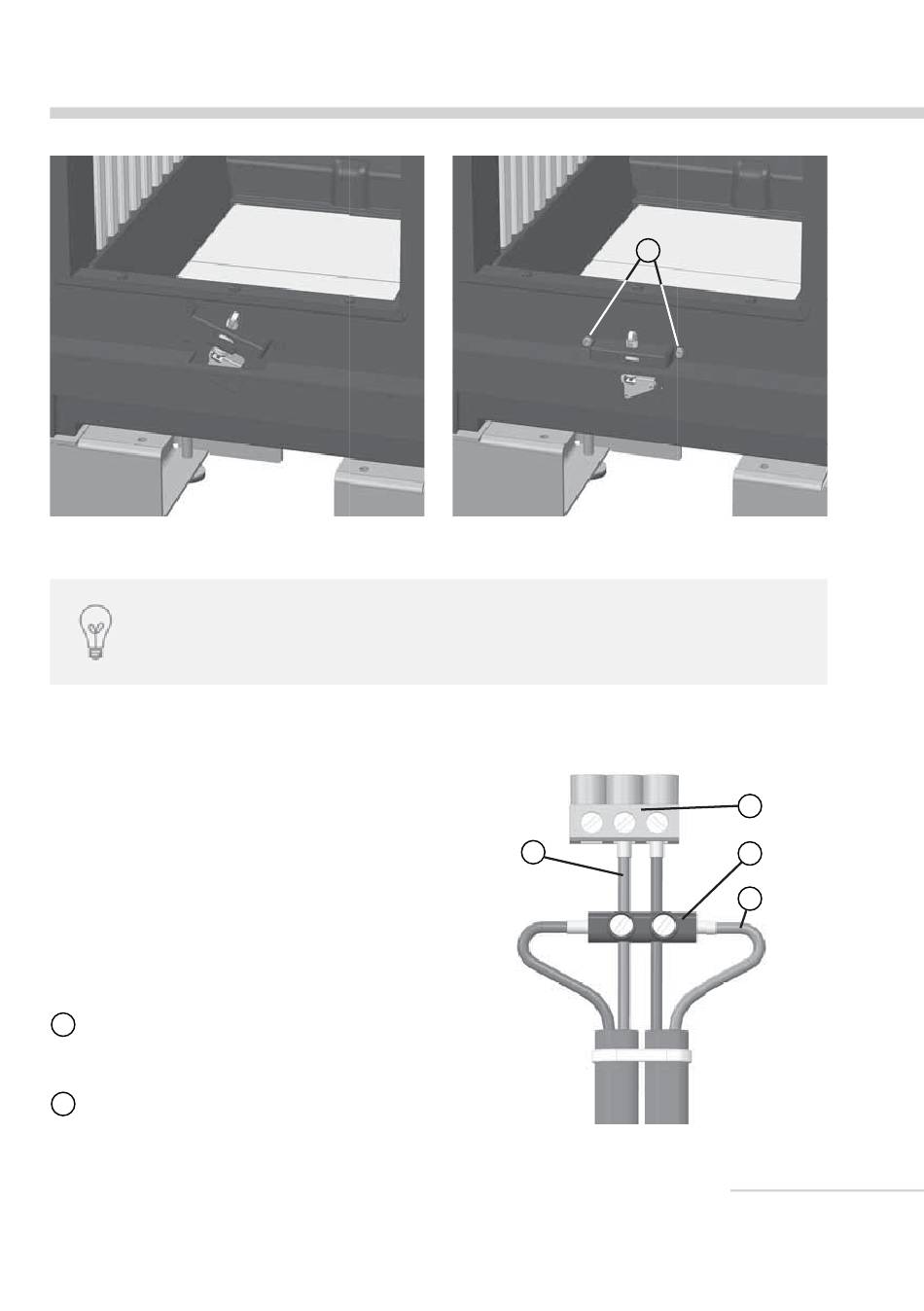

Abb. 3.9 Ausbauen des Türschalters
Bei Geräte-Version mit zwei Türen (DS) sind immer zwei Türschalter notwendig.
Anschließen von 2 Türschaltern
Bei Geräteversionen mit 2 Türen (DS) muss in jedem
Fall an jeder Tür ein Türschalter eingebaut werden
- der Einbau der Schalter erfolgt jeweils wie vor
beschrieben.
Für den Anschluss an die Reglereinheit der
LEDATRONIC werden beide Türschalter in Reihe
geschaltet.
1 Den Anschluss-Stecker des einen Türschalters
entfernen - wird nicht benötigt,
2
die braune (mittlere) Ader des zweiten
Türschalters aus dem Anschluss-Stecker
lösen,
Installation der LEDATRONIC
Abb. 3.10 Eingebauter Türschalter
3
Abb. 3.11 Verklemmen von 2 Türschaltern bei Geräten mit 2 Türen
(DS-Version)
6
1
4
2
