BETRIEBSANLEITUNG
BETRIEBSANLEITUNG
DE
DE

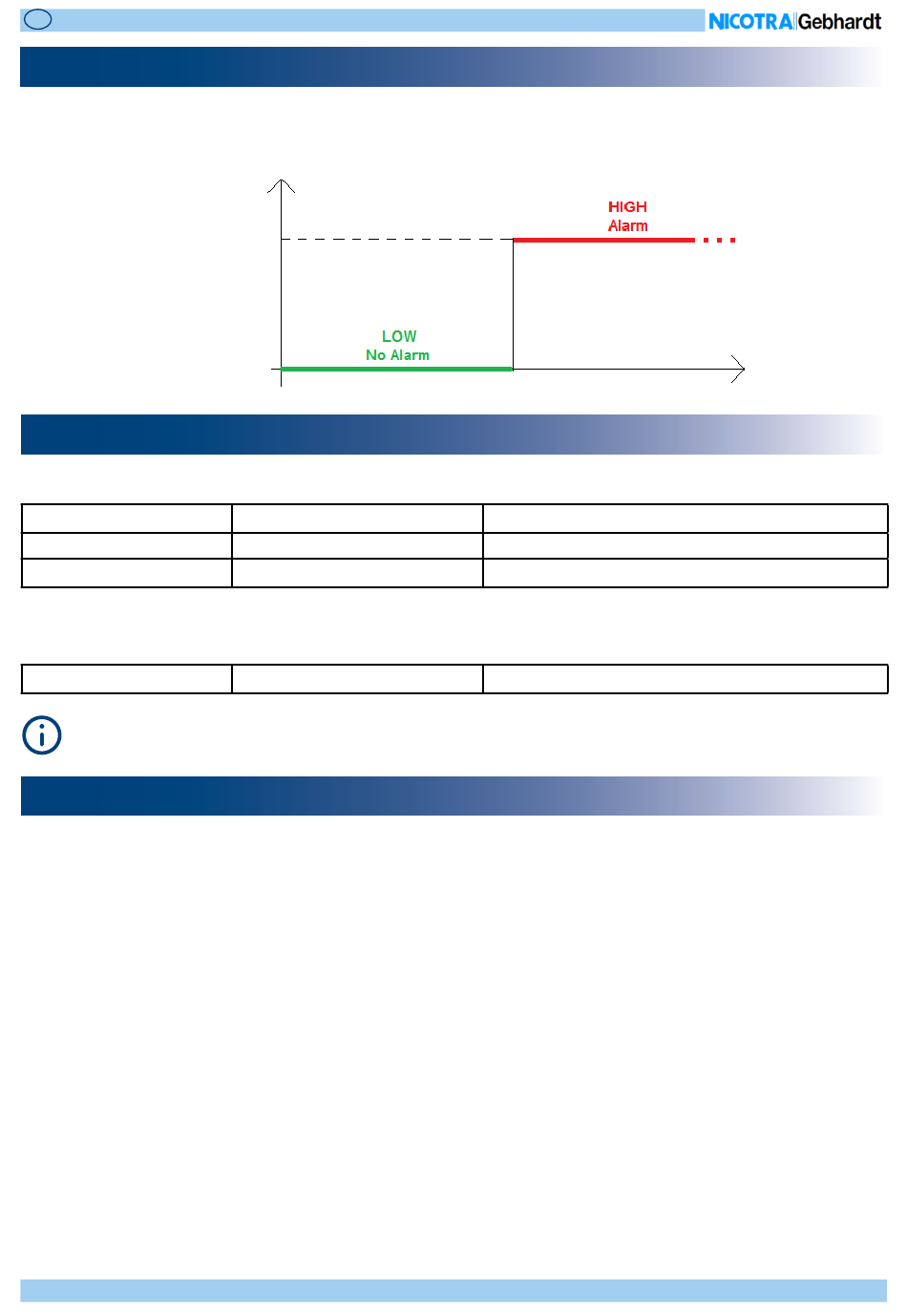

18.4 Digitaler Alarmausgang
Der Umrichterausgang kann als Alarmausgang konfiguriert werden, indem das Holding-Register 46 auf den
Wert 1 gesetzt wird. Im Normalbetrieb beträgt der Wert 0V und im Alarmfall beträgt der Ausgangswert 5V
(oder 10V je nach Ventilatormodell).
18.5 Alarmrückstellung
Die Alarme werden nach der folgenden Aktion automatisch zurückgesetzt:
Betriebsart
Analoge
Feste
Für die temporäre Modbus-Betriebsart ist es erforderlich, den Ventilator zurückzusetzen, indem das Holding-
Register 0 auf den Wert 1 gesetzt wird, anstatt das Register 66 auf den Wert 0 zu setzen.
Temporäre
Das Holding-Register 0 ist eine allgemeine Rücksetzung und funktioniert auch im Analoge und Feste
Betriebsart.
19. AUSTAUSCH DES UMRICHTERS
Diese Ventilatoren, ihre Motoren und Umrichter sind so konzipiert, dass sie lange Zeit keine Wartung
benötigen und eine hohe Zuverlässigkeit garantieren. Unter normalen Betriebsbedingungen sind die Innenteile
wartungsfrei.
Wenn ein Umrichter unter extremen Bedingungen ausgetauscht werden muss, dürfen die Leiterplatten des
Umrichters niemals aus dem Inneren des Umrichtergehäuses entfernt werden. Ein Entfernen aus dem Gehäuse
würde die thermische Verbindung mit dem Kühlkörper beeinträchtigen und einige kritische Komponenten
leicht beschädigen.
Eine Schritt-für-Schritt-Anleitung zum Umrichteraustausch kann auf Anfrage bereitgestellt werden.
V
5V/10V
0V
Input Type
1, 4, 7, 10
2, 6, 9, 12
0, 5, 8, 11
Aktion
Signal auf 0V eingestellt
Register 21, 39, 30 und 50 auf 0 gesetzt
Register 0 auf 1 gesetzt
57/60
s
Rev. 1 - 10/02/2022
