2.6 Gerätebeschreibung TTF....cool

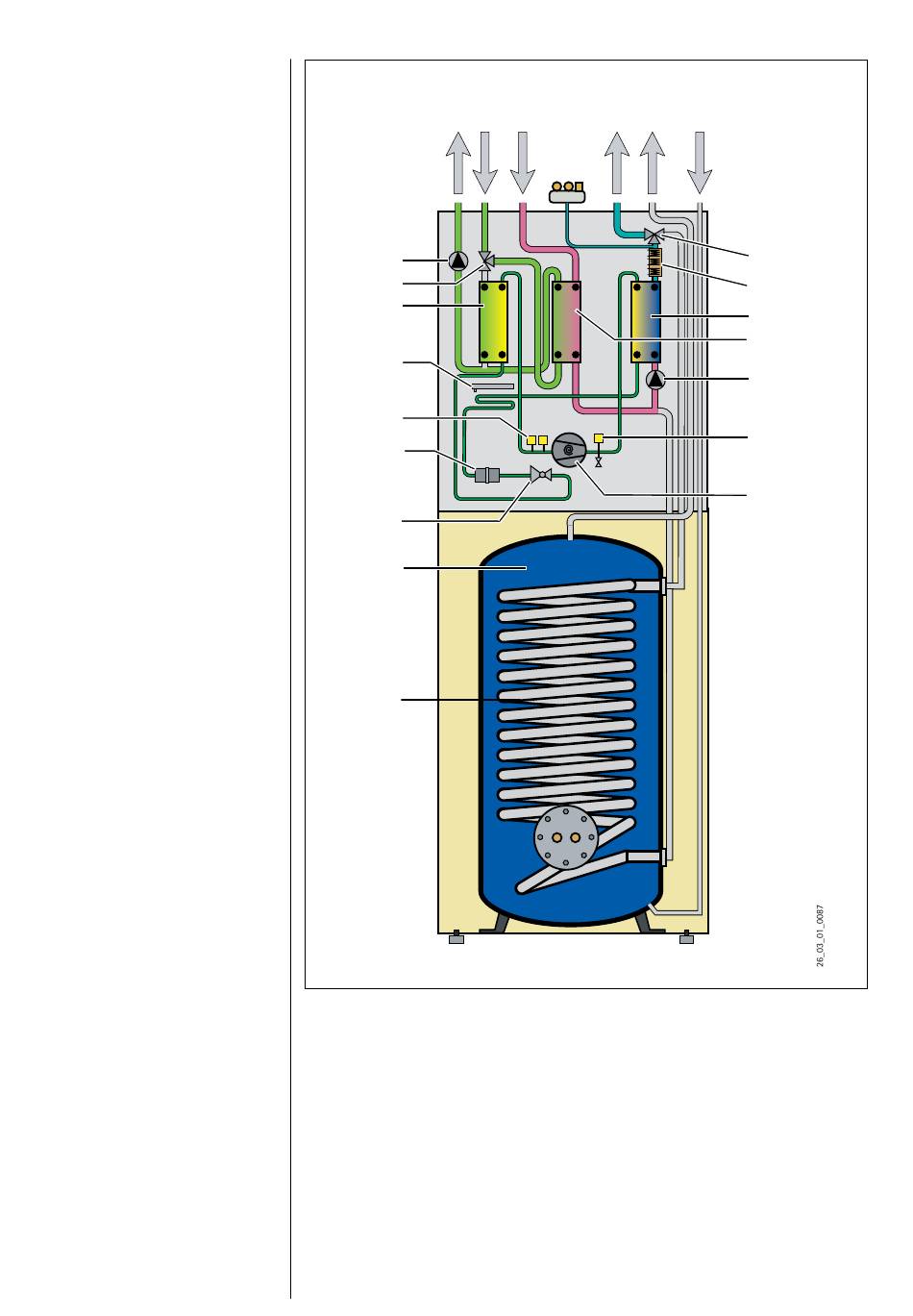

2.6.1 Funktionsschema TTF....cool
1
Soleaustritt
2
Soleeintritt
3
Heizungsrücklauf
4
Heizungsvorlauf
5
Warmwasser
6
Kaltwasser
7
Umschaltventil (Warmwasser)
8
Elektr. Ergänzungsheizung (interner 2.WE)
9
Verflüssiger
10
Wärmeaustauscher (Kühlen)
11
Heizungsumwälzpumpe
12
Hochdruckbegrenzer
13
Verdichter
14
Wärmeaustauscher (Warmwasser)
15
Warmwasserspeicher
16
Expansionsventil
17
Filtertrockner
18
ND-Sensor
19
Kondensatwanne
20
Verdampfer
21
Umschaltventil (Sole)
22
Soleumwälzpumpe
2.6.2 Wirkungsweise TTF....cool
Das Wärmequellenmedium Sole tritt in den
Verdampfer (20) der Wärmepumpe ein. Dort
wird ihm Wärme entzogen, so dass es an-
schließend die Wärmepumpe mit einer niedri-
geren Temperatur verlässt.
Die durch die Wärmepumpe nutzbar gemachte
Energie wird im Verflüssiger (9) auf das Hei-
zungswasser übertragen.
Das Heizungswasser gibt seine Wärme an-
schließend an den Heizkreislauf ab, oder es
wird zur Erwärmung des Warmwassers mittels
eines 3-Wege-Ventils (7) in den in den Warm-
wasserspeicher (15) eingebauten Wärmeaus-
tauscher (14) umgeleitet.
Die elektrische Ergänzungsheizung (8) (inter-
ner 2.WE) tritt dann in Kraft, wenn während
der Warmwasserbereitung der Hochdruck-
sensor oder der Heißgaswächter ansprechen.
Außerdem kann sie, wenn der Wärmebedarf
des Heizungssystems die Heizleistung der
Wärmepumpe übersteigen sollte, die Abde-
ckung des Restwärmebedarfs übernehmen.
Zum Kühlen wird die Sole mittels eines weite-
ren 3-Wege-Ventils (21) durch einen zusätz-
lichen Wärmeaustauscher (10) gepumpt und
entzieht dem Heizungswasser seine Wärme.
2.7 Bedienung und Betrieb
20
1 2 3
22
21
20
19
18
17
16
15
14
Abb. 8b
4 5
6
p
p
p
7
8
9
10
11
12
13
