Einschalten

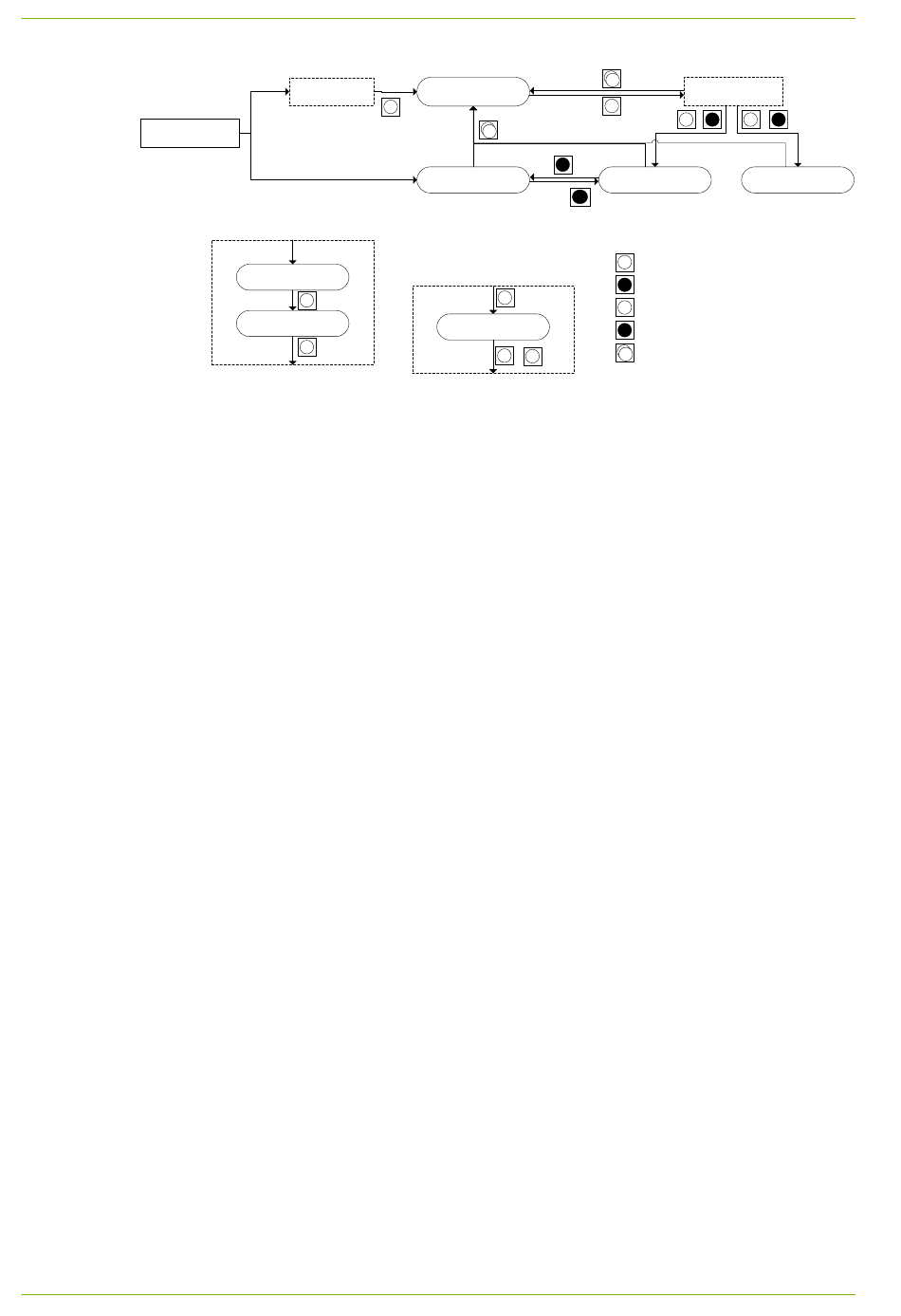

Abbildung 38: Basis-Navigation durch die Anzeigemenüs
Navigation durch die Anzeigen
Zwei der Zählertasten, die Anzeigetaste und die Rückstelltaste, dienen zum Navigieren durch
die Anzeigen.
Anzeigetaste:
• Ein einzelner kurzer Tastendruck (t < 2 s) bewirkt
•
•
• Ein längerer Tastendruck (t ≥ 2 s) bewirkt
•
•
•
• Mit zwei kurzen Tastendrücken (innerhalb von 0,3 Sekunden) der Anzeigetaste wechselt
die Anzeige unabhängig davon, in welchem Menü oder in welcher Anzeigesequenz die
Taste gedrückt wurde, zurück in die Betriebsanzeige.
Rückstelltaste:
• Durch Drücken der Rückstelltaste in der Anzeigekontrolle wird das Servicemenü
aufgerufen.
• Durch längeren Tastendruck (t ≥ 2 s) im Setzmodus werden die Stellen der im Menü
angezeigten Werte bearbeitet.
©
Landis+Gyr
Aufstart-Logo-
Sequenz
tc
ntc
Aufstart-Logo-Sequenz
Aufstart-Logo 1*
/
T **
R
Aufstart-Logo 2*
/
**
T
R
* Falls konfiguriert
** T unabhängig definiert
die Anwahl der Anzeigekontrolle, wenn in der Betriebsanzeige.
den Wechsel zum nächsten angezeigten Eintrag, wenn in einem Menü.
die Anwahl des aktuell angezeigten Eintrags, z.B. eines Untermenüs. Wenn der
aktuelle Eintrag "End" ist, erfolgt ein Rücksprung zum vorherigen Menü, oder wenn es
keines gibt, zur Betriebsanzeige.
ein Überspringen von Einträgen mit mehreren Anzeigewerten, d.h. Register mit einem
zusätzlich gespeicherten Zeitstempel, wie Leistungsmaximumregister, etc.
den Wechsel zum nächsten angezeigten Eintrag der gleichen Ebene, wenn kein
zugrunde liegendes oder eingebettetes Menü vorhanden ist.
