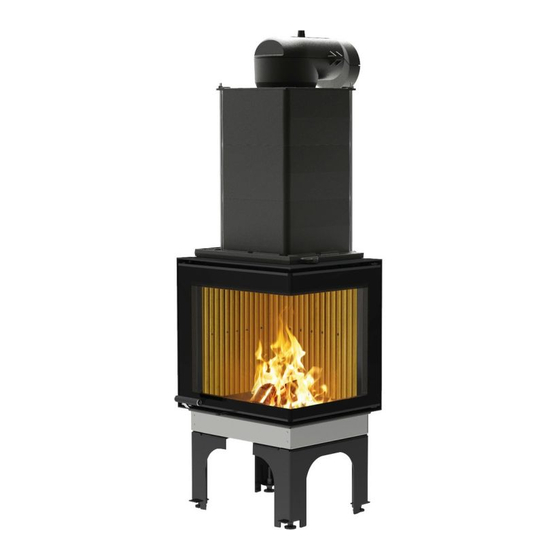

Leda KALA Aufstellanleitung

Leda KALA Aufstellanleitung

Heizkamineinsatz
Vorschau ausblenden Andere Handbücher für KALA:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
A u f s t e l la n le itu n g
Heizkamineinsatz KALA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda KALA

Inhaltszusammenfassung für Leda KALA

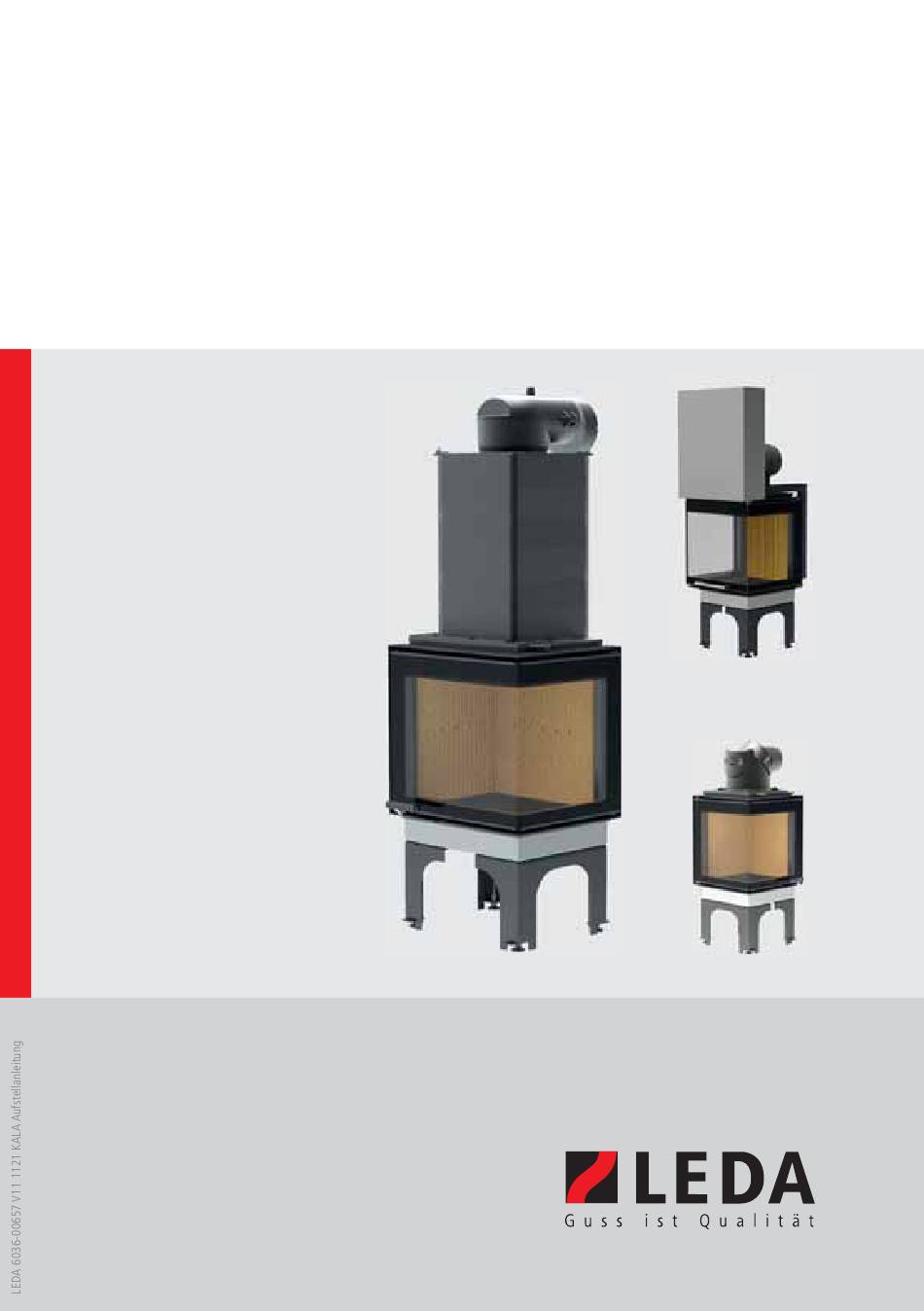

  • Seite 1 A u f s t e l la n le itu n g Heizkamineinsatz KALA...

  • Seite 3: Inhaltsverzeichnis

    Erleichterung für Transport und Aufstellen Öffnen der Fronten zur Wartung Stellfüße Unterbau, Sockel, Traglager, Mindesthöhe Verbrennungsluftstutzen Feuerraumauskleidung Guss-Speicheraufsatz Heizgasstutzen 2.10 Umbau des abnehmbaren Türgriffs bei KALA S US 2.11 Umbau auf selbstschließende Feuertür (Mehrfachbelegung) 2.12 Konvektionsbleche 2.13 Frontblenden 2.14 Traggestell für KALA 2.15...

  • Seite 5: Allgemeine Hinweise Für Den Fachhandwerker

    Planungsdaten Allgemeine Hinweise für den Fachhandwerker Die vorliegende Aufstellanleitung ist Bestandteil der Bedienungsanleitung KALA. Es sind ebenfalls die Hinweise aus der Bedienungsanleitung, die separaten Anleitungen zur LEDATRONIC (Bedienungsanleitung und Montageanleitung bei Geräten mit LEDATRONIC), sowie die Technischen Regeln für das Ofen- und Luftheizungsbauerhandwerk, TROL zu beachten.

  • Seite 6: Lieferumfang Und Zubehör

    1004-01150 Brennraumauskleidung für KALA ES 55, R / L, S / H, gelb emailliert, 1004-01134 Brennraumauskleidung für KALA QS / KALA S QS oder KALA US / KALA S US, schwarz lackiert, 1004-01135 Brennraumauskleidung für KALA QS / KALA S QS oder KALA US / KALA S US,...

  • Seite 7: Optionales Zubehör

    Türgewichte für KALA QS / PS / US (hochschiebbar)  Guss-Speicheraufsatz mit Schamotte-Speicherkern, 1004-01133, Guss-Speicheraufsatz für KALA (alle Varianten)  zusätzlicher abnehmbarer Türgriff für KALA S US, 1005-04677, abnehmbarer Türgriff, komplett, für KALA S US, rechts und links verwendbar/ umbaubar...
  • Seite 8 Feuerraumöffnung — Blenden für schwenkbare Tür, KALA S 1004-01153, Set Blenden für KALA S ES 45 L und KALA S ES 45 R, 3-teilig, oben und seitlich, 1004-01159, Set Blenden für KALA S ES 55 L, 3-teilig, oben und seitlich, 1004-01161, Set Blenden für KALA S ES 55 R, 3-teilig, oben und seitlich,...
  • Seite 9 Planungsdaten 1004-01160, Set Blenden für KALA S ES 55 L und KALA S ES 55 R, 4-teilig, oben, seitlich und unten, 1004-01288, Set Blenden für KALA S US, 4-teilig, oben, seitlich und unten, — Blenden für hochschiebbare Tür, KALA H 1004-01156, Set Blenden für KALA H ES 45, 4-teilig, oben, seitlich und unten,...
  • Seite 10 1004-00950, LWS Anschlussstein 180mm, 5 x 25 x 25 cm, 4,5 kg weiteres Zubehör zum LWS je nach Bedarf, siehe entsprechende Unterlagen zum LWS  LEDA Unterdruck Controller, LUC 1003-01720, LUC Unterdruck-Controller-Set, Sicherheitseinrichtung mit Grafi kdisplay für den gemeinsamen Betrieb von Luft absaugender Anlage und Festbrennstoff-Feuerstätte, allgemein bauaufsichtlich...

  • Seite 11: Technische Daten

    Planungsdaten 1.3 Technische Daten Heizkamineinsatz Typ KALA Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 Energieeffi zienzklasse CO bezogen auf 13% O ≤ 1250 [mg/m Staub-Gehalt bezogen auf 13% O ≤ 40 [mg/m OGC bezogen auf 13% O ≤ 120...
  • Seite 12 Zuluftquerschnitt 1221 1613 1193 1371 1309 Hinweis: zu brennbaren Anbauwänden (zwischen Wärmedämmung an der Anbauwand und KALA) können größere Heizkammerabstände notwendig sein. II. Betrieb mit keramischen Heizgaszügen (Speicherleistung, ohne Zubehör „Guss-Speicheraufsatz“) keramische Heizgaszüge möglich Leistungsdaten (bei Speicherleistung) Feuerungsleistung, Q [kW]...
  • Seite 13 Scheitholz (bevorzugt) und Holzbriketts Brennstoff-Füllmenge, Scheitholz [kg] Brennstoffdurchsatz, Scheitholz [kg/h] Brennstoff-Füllmenge, Holzbriketts [kg] Brennstoffdurchsatz, Holzbriketts [kg/h] Betrieb mit LEDA Wärme-Speichersystem, LWS Set 1, Set 1, Set 1, Set 1, Set 1, verwendbar mit LWS-Sets Set 3 Set 3 Set 3...
  • Seite 14 Anheiz, max. Luftquerschnitte (bei Speicherleistung) Umluftquerschnitt (ohne Verbrennungsluft) Umluftquerschnitt (Umluft und Verbrennungsluft) 1040 Zuluftquerschnitt 1073 Heizkammerabstände (bei Speicherleistung) um den Heizkamineinsatz [cm] Hinweis: zu brennbaren Anbauwänden (zwischen Wärmedämmung an der Anbauwand und KALA bzw. Guss-Heizkasten) können größere Heizkammerabstände notwendig sein.
  • Seite 15 Planungsdaten Heizkamineinsatz Typ KALA III. Angaben zum Brand- und Wärmeschutz (Angabe in mm Referenzdämmstoff Bei Einbau vor Anbauwänden mit oder aus brennbaren Baustoffen, sind unbedingt die entsprechenden Konvektionsbleche zu verwenden (optionales Zubehör)! Dämmschichtdicken in der Heizkammer an Anbaufl ächen mit brennbaren Baustoffen Angabe in cm Referenzdämmstoff...
  • Seite 16 Planungsdaten Heizkamineinsatz Typ KALA IV. Verwendung bei besonderer Bauweise Verwendung als Heizkamineinsatz in einer Feuerstätte über zwei Geschosse Eignung geeignet gemäß TROL Heizgastemperatur am Heizkamineinsatz, [°C] bei HGR 1 = 1,5 m Heizgastemperatur am Heizkamineinsatz, [°C] bei HGR 1 = 2,0 m Heizgastemperatur am Heizkamineinsatz, [°C]...
  • Seite 17 1876 1284 1351 1290 Heizkammerabstände in einer Feuerstätte über zwei Geschosse zwischen KALA und Verkleidung/Wärmedämmung [cm] Dämmschichtdicken in der Heizkammer an Anbaufl ächen mit brennbaren Baustoffen in einer Feuerstätte über zwei Geschosse, Angabe in cm Referenzdämmstoff (Stein- oder Schlackefasern gem. AGI-Q 132, nach TROL) zus.
  • Seite 18 6) Alternativ können auch Ersatzdämmstoffe (z.B. Promat, Thermax etc.) verwendet werden. Dadurch verringert sich ggf. die Dämmstoff- schichtstärke. 7) Die angegebenen Werte für den Sicherheitsabstand im Strahlungsbereich der Sichtscheibe gelten für den Betrieb des KALA mit Guss-Speicheraufsatz und mit korrekt eingelegter Reduzierblende (siehe auch „Deckplatte und Reduzierblende“ auf Seite 41) bzw.

  • Seite 19: Berechnung Der Heizlast (Des Wärmebedarfs)

    überschlägigen Verfahren nach TROL oder einem vereinfachten Tabellenverfahren (z.B. LEDA BImSchV- Rechner) erbracht werden. Der KALA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist.
  • Seite 20 30 cm betragen, eine Überbelegung des Schornsteins ist zu vermeiden. Zu viele angeschlossene Feuerstätten stören sich gegenseitig.  Der KALA ist grundsätzlich für eine Mehrfachbelegung geeignet. Dafür muss der Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbelegung geeignet sein. ...

  • Seite 21: Bestimmung Des Notwendigen Gesamtförderdrucks

    Verbrennungsluftversorgung aus dem Aufstell- raum (Raumluftverbund) bzw. Gebäude: mindestens 4 Pa nach DIN EN 13384. 2. Mindestförderdruck für den Heizkamineinsatz, 12 Pa für den KALA mit Guss-Speicheraufsatz mit dem zugehörigen Guss-Speicheraufsatz (siehe Technische Daten im Abschnitt „1.3 Techni- und das Heizgasrohr 1 (Doppelbogen) sche Daten“...

  • Seite 22: Kala Mit Keramischen Heizgaszügen

    1) nach Berechnungsverfahren TROL bestimmte Förderdrücke für Heizgaszug und Heizgasrohre sind im Abschnitt„1.3 Technische Daten“ ab Seite 7 angegeben. Geräte der Serie KALA sind mit einem Volumenstromregler (VSR) ausgestattet. Darüber können diese Geräte an die tatsächlichen Schornsteinbedingungen angepasst werden. Eine entsprechende Einstellung des VSR wird bei höheren Arbeitsdrücken empfohlen (siehe Abschnitt „4.5 Einstellen auf die Schornsteinverhältnisse“...

  • Seite 23: Verbrennungsluftversorgung

    Der gemeinsame Betrieb von Lüftungsanlagen und Feuerstätten ist deshalb nicht ohne entsprechend geeignete Maßnahmen zulässig. Gemäß Feuerungsverordnung sind zusätzliche Sicherheitseinrichtungen vorzusehen. Zur Überwachung empfehlen wir als bauaufsichtlich zugelassene Sicherheitseinrichtung den LEDA-Unterdruck-Controller LUC. Zur Auslegung der Verbrennungsluftleitung können einfache Arbeitstabellen verwendet werden (siehe LEDA Produktkatalog auf www.leda.de im Serviceportal).

  • Seite 24: Mögliche Bauarten Der Verbrennungsluftversorgung Nach Trol

    Verbrennungsluftversorgung über direkte Leitung von außen Die Leitung wird direkt an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungs- luftstutzen zur Verfügung (im Lieferumfang enthalten bzw. als optionales Zubehör verfügbar). Der KALA bezieht die gesamte Verbrennungsluft ausschließlich über diesen Stutzen im Boden des Einsatzes.
  • Seite 25 Weitere Feuerstätten oder Ablufteinrichtungen im Aufstellraum oder Verbrennungsluftverbund sind zu berücksichtigen. Sofern ein Nachweis der ausreichenden Verbrennungsluftversorgung erforderlich ist, kann das entsprechende Nachweisformular „LEDA - Nachweis ausreichende Verbrennungsluftversorgung nach FeuVO“ verwendet werden. (zu beziehen über LEDA Werk, Leer oder auf www.leda.de im Serviceportal).

  • Seite 26: Montage Des Kala

    Montage des KALA Montage des KALA Sicherheitshinweise im Abschnitt „4. Einbau und Anschluss“ auf Seite 97 sind zu beachten! 2.1 Benötigte Werkzeuge Für die Montage des KALA und seines Zubehörs wird folgendes Werkzeug benötigt:  Schraubendreher, fl ach, mittel ...

  • Seite 27: Öffnen Der Fronten Zur Wartung

    Montage des KALA 2.3 Öffnen der Fronten zur Wartung Für den Aufbau des KALA kann es hilfreich sein, nicht nur die Feuertür zu öffnen, sondern auch die ansonsten feststehenden oder geschlossenen Scheiben-Segmente wie bei der Wartung zu öffnen, um einen besseren Zugriff zum Brennraum zu bekommen.
  • Seite 28 Die seitlichen Scheiben dürfen nur bei hochgeschobenem mittleren Türsegment geschlossen werden. Schließen Sie die seitlichen Scheiben ausschließlich bei hochgeschobenem mittleren Türsegment. Beim KALA S US können ausschließlich die beiden seitlichen Scheiben geöffnet werden, die mittlere Scheibe ist fest montiert, auch bei der Wartung ist ein Öffnen der Scheibe nicht vorgesehen.

  • Seite 29: Aufschwenken Der Feuertür Bei Hochschiebbaren Kala Es

    Montage des KALA Aufschwenken der Feuertür bei hochschiebbaren KALA ES Für Reinigung und Wartung kann die Feuertür bei hochschiebbaren ES-Geräten KALA H ES 45, KALA H ES 55 L und KALA H ES 55 R auch seitlich aufgeschwenkt werden. Sperren Sie zunächst die Schiebemechanik der Feuertür, dafür schließen Sie die Feuertür komplett /Feuertür ganz nach unten schieben) und drücken Sie den Sicherungshebel...
  • Seite 30 Schnappverschlüsse. Entriegeln Sie am Ende der Wartungs- oder Reinigungsarbeiten nach dem Schließen der Feuertür die Schiebemechanik wieder, in dem Sie den Sicherungshebel ganz nach rechts drücken. Abb. 2.8 Tür für die Reinigung ausgeschwenkt bei KALA H ES 45...

  • Seite 31: Einstellen Der Stellfüße

    Montage des KALA 2.4 Stellfüße Der KALA wird auf einstellbare Stellfüße aufgestellt. Die 4 Stellfüße mit Kontermuttern sind im Auslieferungszustand im Sockelrahmen komplett eingedreht. Mit den Stellfüßen kann der Heizkamineinsatz genau einjustiert werden, Einstellbereich ca. 50 mm. Einstellen der Stellfüße Abb.

  • Seite 32: Unterbau, Sockel, Traglager, Mindesthöhe

    Montage des KALA 2.5 Unterbau, Sockel, Traglager, Mindesthöhe Benötigt wird ein lichter Mindestabstand zwischen Geräteboden und Aufstellfl äche von 200 mm für den Anschluss einer waagerecht geführten Leitung am Verbrennungsluftstutzen unter dem KALA, 70 mm bei Verbrennungsluftzufuhr von unten ohne angeschlossene Leitung (und ohne montierten Verbrennungsluftstutzen).

  • Seite 33: Lösen Des Verbrennungsluftstutzens Von Unten

    Montage des KALA Lösen des Verbrennungsluftstutzens von unten 4 Schrauben im Bodenluftventil von unten lösen und entnehmen – 4 Sechskantschrauben, SW 8 mm, den Verbrennungsluftstutzen nach unten abnehmen. Lösen des Verbrennungsluftstutzens von oben (über den Brennraum) Bodenstein entnehmen, Bodenblech entnehmen, 4 Befestigungsschrauben des Bodenluftventils lösen –...

  • Seite 34: Feuerraumauskleidung

    Bei der Feuerraumauskleidung kann wahlweise zwischen matt schwarz (lackiert) und matt gelb (emailliert) gewählt werden. Die Bauteile der Feuerraumauskleidung sind daher bis auf den Bodenstein nicht im Lieferumfang des KALA enthalten. Alle Teile der Feuerraumauskleidung, auch der Schamottestein (Brennraumboden) des KALA, werden ohne Mörtel eingesetzt.
  • Seite 35 Montage des KALA Feuerraumauskleidung Abb. 2.14 Feuerraumauskleidung KALA ES 45, Gussteile Abb. 2.15 Feuerraumauskleidung KALA ES 45, Vermiculite Abb. 2.16 Feuerraumauskleidung KALA ES 55, Gussteile Abb. 2.17 Feuerraumauskleidung KALA ES 55, Vermiculite...
  • Seite 36 Montage des KALA Abb. 2.18 Feuerraumauskleidung KALA QS, Gussteile Abb. 2.19 Feuerraumauskleidung KALA QS, Vermiculite (KALA PS und KALA US entsprechend) (KALA PS und KALA US entsprechend) KALA Feuerraumauskleidung Größe [ca mm] Pos. Bezeichnung Ident-Nr. benötigte Anzahl pro Gerät Breite / Höhe...

  • Seite 37: Feuerraumauskleidung Einsetzen

    Montage des KALA Feuerraumauskleidung einsetzen Die Feuerraumauskleidung besteht aus vorderen Auskleidungsplatten aus Guss und einer dahinter liegenden Schicht aus Vermiculite – Einbau in folgender Reihenfolge: Guss-Anschluss-Leisten entnehmen, Abb. 2.20 Guss-Anschlussleisten einsetzen Erste Vermiculite-Platte über dem mittigen Luftkanal einsetzen – die Platte dabei jeweils zuerst oben in die Aufnahme schieben und anschließend unten über den Luftkanal...
  • Seite 38 Montage des KALA die restliche(n) Vermiculit-Platte(n) einsetzen Guss-Auskleidung einsetzen – die Platten besitzen jeweils eine Reihe Luftdüsen in der Mitte und darunter ein LEDA-Logo – die Guss-Auskleidung zuerst oben in die Abb. 2.22 restliche Vermiculite-Platten einsetzen Führung schieben, anschließend etwas anheben und unten über die beiden Erhebungen rechts und links nach hinten drücken,...

  • Seite 39: Bodenstein Und Bodenblech

    Montage des KALA zweite Guss-Auskleidung ebenfalls auf gleiche Weise einsetzen – beide Guss-Auskleidungsplatten zusammen- schieben, dass in hinterer Ecke kein Zwischenraum verbleibt, beide Guss-Anschlussleisten vorne in den Brennraum zur Front hin wieder einlegen Abb. 2.25 Feuerraumauskleidung und Guss-Anschlussleisten einsetzen Bodenstein und Bodenblech...

  • Seite 40: Guss-Speicheraufsatz

    Schraubenschlüssel, Sechskant, als Maul- o. Ringschlüssel, SW 13 mm  Kartuschenpresse für handelsübliche 310 ml Kartuschen (z.B. Silikon- oder Acryl-Dichtmittel) Guss-Speicheraufsatz montieren Vor Montieren des Guss-Speicheraufsatzes den Heizkamineinsatz KALA an der geplanten Position aufstellen und ausrichten. Ausrichtung der Guss-Ringe Die Guss-Ringe jeweils mit der umlaufenden...

  • Seite 41: Guss-Ringe Und Speichersteine

    Montage des KALA Guss-Ringe und Speichersteine Den Heizkamineinsatz KALA aufstellen und ausrichten, umlaufende Nut in der Deckplatte des KALA mit Eisenkitt versorgen – Kartusche Eisenkitt im Lieferumfang, Beipack zum Guss-Speicheraufsatz enthalten, ersten Gussring in den noch frischen Kesselkitt aufsetzen –...
  • Seite 42 Montage des KALA Die Speichersteine (Schamottesteine) können wahlweise auch mit Schamottemörtel vermauert bzw. hinterfüllt werden. Zwischen die einzelnen Speichersteinen darf kein Mörtel aufgebracht werden, da sich sonst der Deckels des Guss-Speicheraufsatzes möglicherweise nicht mehr aufsetzen lässt. ersten Speicherstein wie abgebildet ein- setzen und ggf.
  • Seite 43 Montage des KALA Die Anordnung der Speichersteine ist für die Funktion der Feuerstätte unbedingt einzuhalten, der freie Querschnitt für die Heizgase muss durch das korrekte Einlegen der Speichersteine sichergestellt sein. dritten und vierten Speicherstein auf gleiche Weise einsetzen, Abb. 2.32 zweiten Speicherstein einsetzen...
  • Seite 44 Montage des KALA vier weitere Speichersteine einlegen – dabei die Heizgasführung einhalten – siehe auch „Abb. 2.29 fertige Heizgasführung im Guss-Speicheraufsatz“ auf Seite 37, Nut des zweiten Guss-Rings mit ausreichend Eisenkitt versorgen, zweiten Guss-Ring in den noch frischen Eisenkitt aufsetzen –...

  • Seite 45: Deckplatte Und Reduzierblende

    Montage des KALA Deckplatte und Reduzierblende Vor dem Aufsetzen der Deckplatte muss die Anordnung der Speichersteine kontrolliert werden, der Weg für die Heizgase muss frei sein („Zick-Zack“) durch den Speicheraufsatz, die seitlichen Stege in den Guss-Ringen verhindern insbesondere bei lose eingestellten Speichersteinen, dass sie Steine nicht in den Heizgasweg kippen können, und sie stellen den gerade durchgehenden...
  • Seite 46 – Spannstange von oben durch die Bohrung der Deckplatte des Guss-Speicheraufsatzes stecken und unten im KALA einschrauben – bei KALA ES 55 und KALA PS dafür vorher eine Blindschraube aus der Deckplatte entfernen, Spannstangen dabei mindestens soweit in die Deckplatte des KALA einschrauben, dass Abb.
  • Seite 47 Tabelle unterschiedlich einstellt werden: Gerätevariante einzustellender Abstand KALA ES 45 – KALA ES 55 20 mm KALA QS – KALA PS 20 mm KALA US / KALA S US 20 mm Abb. 2.41 Reduzierblende einlegen und Abstand einstellen...

  • Seite 48: Heizgasstutzen

    Situation mitbestellt werden. Bei Aufbau des KALA mit Guss-Speicheraufsatzes wird der Abgasstutzen mit Ø 180 mm verwendet.  Heizgasstutzen in Anschlussdurchmessern Ø 160 mm, Ø 180 mm und Ø 200 mm (auf dem KALA), bzw. Ø 180mm (auf dem Guss-Speicheraufsatz). ...

  • Seite 49: Heizgasstutzen Montieren Auf Dem Kala

    Montage des KALA Heizgasstutzen montieren auf dem KALA In der Deckplatte befi nden sich zwei Gewindestifte mit jeweils U-Scheibe und Mutter – Beide Muttern lösen – jeweils Sechskant- mutter M8, SW 13 mm – Muttern und U-Scheiben entnehmen, Heizgasstutzen aufsetzen, mit beiden Muttern und U-Scheiben auf der Deckplatte verschrauben –...

  • Seite 50: Waagerechten Guss-Heizgasstutzen Montieren

    Waagerechten Guss-Heizgasstutzen montieren Heizgasstutzen (1004-00780, Guss-Anschlussstutzen, Ausgang, für Ø 180mm) wie vor beschrieben montieren, waagerechten Guss-Heizgasstutzen aufsetzen – ggf. vor dem Aufsetzen den Heizgasstutzen mit etwas Eisenkitt versorgen. Abb. 2.44 waagerechter Guss-Heizgasstutzen auf dem KALA Abb. 2.45 waagerechter Guss-Heizgasstutzen auf dem Guss-Speicheraufsatz...
  • Seite 51 Montage des KALA 3-teiligen Heizgasstutzen montieren beide Gewindestifte, Muttern und U-Scheiben aus der Deckplatte des KALA entfernen – Sechskant- mutter SW 13 mm und fl acher Schraubendreher, bzw. beide Schrauben aus der Deckplatte des Guss-Speicheraufsatzes entfernen – Sechskantschraube SW 13 mm, Abb.
  • Seite 52 2 Schrauben und Guss-Scheiben, Sechskant, SW 13 – Schrauben und Spannscheiben im Lieferumfang, Beipack des 3-teiligen Heizgasstutzens enthalten, Abb. 2.48 3-teiliger Heizgasstutzen auf dem KALA Montage des 3-teiligen Heizgasstutzens auf dem Guss-Speicheraufsatz erfolgt entsprechend. Abb. 2.49 3-teiliger Heizgasstutzen auf dem Guss-Speicheraufsatz...

  • Seite 53: Umbau Des Abnehmbaren Türgriffs Bei Kala S Us

    Montage des KALA 2.10 Umbau des abnehmbaren Türgriffs bei KALA S US Der KALA S US besitzt einen abnehmbaren Türgriff, der sowohl auf der rechten, wie auf der linken Seite verwendet werden kann. Serienmäßig ist der Türgriff auf der rechten Türseite eingesetzt. Als optionales Zubehör steht ebenfalls ein zusätzlicher Türgriff zur Verfügung.

  • Seite 54: Umbau Auf Selbstschließende Feuertür (Mehrfachbelegung)

    Montage des KALA 2.11 Umbau auf selbstschließende Feuertür (Mehrfachbelegung) KALA mit schwenkbarer Feuertür Bei KALA mit schwenkbarer Tür kann die Feuertür über Türfedern umgebaut werden. Die Türfedern sind im Auslieferungszustand bereits eingebaut, jedoch nicht gespannt. Für den Betrieb des KALA an mehrfach belegtem Schornstein werden jeweils 2 Türfedern gespannt.

  • Seite 55: Kala Mit Hochschiebbarer Feuertür

    Die entsprechenden Türgewichte sind als optionales Zubehör verfügbar: 1004-01175, Türgewichte für KALA H ES 1004-01174, Türgewicht für KALA QS / PS / US Für den Betrieb des KALA an mehrfach belegtem Schornstein wird das Zusatzgewicht von vorne auf Abb. 2.52 eingehängtes Türgewicht bei KALA QS die Feuertür gehängt.

  • Seite 56: Einhängen Der Türgewichte

    Einhängen der Türgewichte bei KALA H ES Die Feuertür komplett schließen, Türgewicht mittig vor die eine Seite der Tür halten – beide Ansatzschrauben zeigen nach hinten zur Scheibe, die Muttern zeigen nach vorne, Abb. 2.55 Einhängen der Türgewichte bei KALA H ES...
  • Seite 57 Türgewicht so weit nach oben schieben, bis die beiden Ansatzschrauben in die vorgesehenen Aussparungen oben im Türrahmen einrasten, das Gleiche auf der andere Türseite wiederholen, beide Türgewichte ausrichten und festen Abb. 2.56 eingehängte Türgewichte bei KALA H ES Sitz kontrollieren.

  • Seite 58: Konvektionsbleche

    KALA Bei Anbau der Heizkammer direkt vor eine brennbare Anbauwand, müssen die Konvektions- bleche zwingend zusätzlich zu den Abb. 2.57 Konvektionsbleche, KALA mit Anschluss an Heizgaszug vorgeschriebenen Abständen, Luftquerschnitten (ohne Guss-Speicheraufsatz) und Wärmedämmmaßnahmen angebracht sein – siehe auch Abschnitt „4.1 Brandschutz, Wärmeschutz und Sicherheits-...
  • Seite 59 KALA US / KALA S US 1 x 1004-01176 – KALA-Gerätevarianten mit 3 Glasscheiben (KALA QS, KALA PS oder KALA US) können nur rückseitig mit einem Konvektionsblech ausgerüstet werden. Der Anbau vor eine Wand mit oder aus brennbaren Baustoffen ist daher nur rückseitig zulässig!
  • Seite 60 Rück- bzw. Seitenwand des KALA herausdrehen – jeweils Sechskantschrauben, SW 10 mm Konvektionsblech mit der Beschriftung „N“ nach oben an den drei unteren Befestigungs- punkten am KALA anschrauben – im Bereich der Beschriftung „S“. Abb. 2.62 Befestigung des Konvektionsblechs am KALA mit Guss-Speicheraufsatz...

  • Seite 61: Frontblenden

    3-seitige Frontblende, Blenden seitlich und oben, für den Einbau mit Vorbau, Feuertisch, Bank unterhalb der Feuerraumöffnung: 1004-01153, Set für KALA S ES 45 L oder KALA S ES 45 R, 1004-01159, Set für KALA S ES 55 L, 1004-01161, Set für KALA S ES 55 R, Abb.
  • Seite 62 4-seitige Frontblende, Blenden seitlich, oben und unten, für den Einbau ohne Vorbau, Feuertisch, Bank unterhalb der Feuerraumöffnung: 1004-01154, Set für KALA S ES 45 L oder KALA S ES 45 R, 1004-01160, Set für KALA S ES 55 L oder KALA S ES 55 R, 1004-01156, Set für KALA H ES 45,...

  • Seite 63: Vorbereitung Der Frontblenden

    Abb. 2.67 Filz-Abstandsdämpfer auf seitlichen Blende aufkleben an der oberen Blende 4 Abstandsdämpfer jeweils neben den Bohrungen aufkleben (an der unteren Blende werden keine Abstandsdämpfer benötigt), Abb. 2.68 Filz-Abstandsdämpfer auf oberer Blende aufkleben, hier im Beispiel der Blende für KALA ES 45...

  • Seite 64: Montage Der Frontblenden Bei Es-Geräten Mit Schwenkbarer Tür

    Montage des KALA Montage der Frontblenden bei ES-Geräten mit schwenkbarer Tür Schrauben im Frontrahmen auf der Türanschlagseite lösen, aber nicht ganz herausdrehen - 2 Flachkopfschrauben, Innensechskant (Inbus), SW 3 mm - Die Feuertür dafür nicht komplett öffnen, um die Schrauben gut erreichen zu können - optimaler Weise den beiliegenden Innensechskantschlüssel (Inbus), SW 3 mm...
  • Seite 65 Montage des KALA obere Blende ansetzen - dabei Blendenende seitlich in die Aufnahme der seitlichen Blende auf der Türanschlagseite einschieben (siehe Abb. 2.72) und nach oben am Frontrahmen anschrauben - 4 Flachkopfschrauben, nur bei 4-seitiger Frontblende: Schrauben unten im Frontrahmen entfernen - 4 Flachkopfschrauben, Abb.

  • Seite 66: Montage Der Frontblenden Bei Es-Geräten Mit Hochschiebbarer Tür

    Montage des KALA Schrauben auf der verbleibenden Seite (Türverschluss-Seite) entfernen - 2 Flachkopfschrauben, seitliche Blende auf der Tür-Verschluss-Seite einsetzen, dabei die seitliche Blende an der oberen und (bei 4-seitiger Frontblende) auch an der unteren Blende in die Aufnahme einstecken, Blenden insgesamt ausrichten und alle Schrauben fest anziehen.

  • Seite 67: Montage Der Frontblenden Bei Kala Qs, Kala Ps, Kala Us

    Verschluss-Stift zum Öffnen der seitlichen Tür ein kleines Stück herausziehen – dabei die seitliche Tür leicht andrücken, Abb. 2.75 Türverschluss der seitlichen Tür bei KALA QS, KALA PS, KALA US Abb. 2.76 Türverschluss der seitlichen Tür bei hochschiebbaren Abb. 2.77 Türverschluss der seitlichen Tür bei hochschiebbaren Geräten (Draufsicht, Detail)
  • Seite 68 Montage des KALA beide seitliche Türen öffnen, Abb. 2.78 seitliche Türen geöffnet bei KALA QS, KALA PS, KALA jeweils Schrauben im Frontrahmen lösen, aber nicht ganz herausdrehen – 2 Flachkopfschrauben, Innensechskant Abb. 2.79 Schrauben im seitlichen Frontrahmen auf (Inbus), SW 3 mm, Türanschlagseite lösen...
  • Seite 69 Montage des KALA beide seitlichen Blenden jeweils bis zum Anschlag einschieben – dabei die Blenden leicht in Richtung Tür halten – bei 3-seitiger Frontblende dabei beachten, dass der gerade Abschluss der seitlichen Blende unten ist, bei 4-seitiger Frontblende können die...
  • Seite 70 Montage des KALA obere Blende ansetzen - dabei Blendenende seitlich in die Aufnahme der seitlichen Blende auf der Türanschlagseite einschieben (siehe Abb. 2.83) und nach oben am Frontrahmen anschrauben - 4 Flachkopfschrauben, nur bei 4-seitiger Frontblende: Schrauben unten im Frontrahmen entfernen - 4 Flachkopfschrauben, Abb.

  • Seite 71: Traggestell Für Kala

    Montage des KALA 2.14 Traggestell für KALA Das Traggestell ermöglicht die Aufnahme des Tragrahmens für KALA QS, KALA PS, KALA US, oder auch KALA ES ohne weitere Abhängung. So kann die Verkleidung sicher aufgebaut werden ohne statische Verankerung an der Gebäudewand oder -decke.

  • Seite 72: Kürzen Der L-Holmen Des Traggestells Bei Kala S Us

    Aufhängung erfolgt dann unter einem fl acheren Winkel (ca. 30°). Die maximal aufbaubare Masse der Schürze darf in diesem Fall nur noch 150 kg betragen. Abb. 2.85 Traggestell bei KALA S US mit niedriger Aufhängung max. 350 mm Die beiden L-Holmen des Traggestells können um...

  • Seite 73: Zulässige Aufl Astung Der Schürze

    Montage des KALA Zulässige Aufl astung der Schürze Abb. 2.87 Traggestell mit Aufhängung unter ca. 45° - mögliche Abb. 2.88 Traggestell mit Aufhängung unter ca. 30° - mögliche Aufl astung der Schürze von maximal 300 kg Aufl astung der Schürze von maximal 150 kg...

  • Seite 74: Befestigungspunkte Für Die Aufhängung

    KALA S US) - wie abgebildet, Aufhängung unter 45° bei Geräten mit Brennraumtiefe 45 cm (z.B. KALA PS, KALA QS), Aufhängung unter 30° bei Geräten mit Brennraumtiefe 55 cm (z.B. KALA S US). Abb. 2.89 unterschiedliche Befestigungspunkte der Aufhängung am Traggestell...

  • Seite 75: Anbaurahmen

    Der Anbaurahmen sollte zusammen mit dem Traggestell verwendet werden. Anbaurahmen 3-teilig, oben und seitlich, z.B. für Anlagen mit Feuertisch / unterem Vorbau 1004-01272, Set Anbaurahmen für KALA S ES 45 L oder KALA S ES 45 R, 1004-01274, Set Anbaurahmen für KALA S ES 55 L, 1004-01276, Set Anbaurahmen für KALA S ES 55 R,...
  • Seite 76 1004-01241, Set Anbaurahmen für KALA US. Abb. 2.91 3-teilige Anbaurahmen für US-, PS- oder QS-Geräten Anbaurahmen 4-teilig, oben, seitlich und unten, z.B. für Anlagen ohne unteren Vorbau 1004-01271, Set Anbaurahmen für KALA S ES 45 L oder KALA S ES 45 R, 1004-01273, Set Anbaurahmen für KALA S ES 55 L,...
  • Seite 77 Montage des KALA 1004-01277, Set Anbaurahmen für KALA S US, 1004-01236, Set Anbaurahmen für KALA QS, 1004-01238, Set Anbaurahmen für KALA PS, 1004-01240, Set Anbaurahmen für KALA US. Abb. 2.93 4-teilige Anbaurahmen für US-, PS- oder QS-Geräten jeweils 2 Schrauben (Zylinderkopfschraube...
  • Seite 78 Heizkamineinsatz aufgelastet werden. oberen Teil des Anbaurahmens hinten am Traggestell anschrauben, vorne in die Zugstangen einhängen und Abb. 2.95 KALA QS mit Traggestell und angebautem Anbaurahmen oben mit den Zugstangen ausrichten, bei 4-teiligem Anbaurahmen: beide Aufl agebleche von unten an den...
  • Seite 79 ES-Geräte (KALA H ES), Aufl ageblech, Befestigungspunkte für schwenkbare ES-Geräte (KALA S ES), Aufl ageblech, Befestigungspunkte für 3-seitige Geräte (KALA US, KALA PS oder KALA QS), seitliche Teile des Anbaurahmens am oberen Teil verschrauben - 2 Schrauben, Innensechskant, M4 x 10 mm, SW 3 mm Abb.
  • Seite 80 Montage des KALA bei 4-teiligem Anbaurahmen unteren Teil des Anbaurahmens auf die Aufl agebleche legen und bis in die Stiftschrauben der Seitenteile nach hinten schieben, Abb. 2.99 unteres Teil des Anbaurahmens bei 4-teiligem Frontrahmen alle 4 Schrauben der Aufl agebleche festziehen Abb.

  • Seite 81: Installation Der Ledatronic

    Installation der LEDATRONIC Installation der LEDATRONIC Der KALA ist serienmäßig immer als manuelles Gerät ausgestattet. Für den Betrieb mit der elektronischen Verbrennungsluftregelung LEDATRONIC ist er mit dem passenden Zubehörset LEDATRONIC (siehe „Optionales Zubehör“ auf Seite 3) zu ergänzen und umzurüsten.

  • Seite 82: Umbau Des Luftventils

    Installation der LEDATRONIC die Verschraubung des Lufthebels auf der Stellachse lösen – Innensechskant, Inbus, SW 3 mm, den Lufthebel nach vorne abziehen und komplett entnehmen – die Stellachse zwischen Lufthebel und Bodenluftventil verbleibt im Gerät, Abb. 3.2 Verschraubung des Lufthebels 3.2 Umbau des Luftventils bei LEDATRONIC-Version mit motorischer Verbrennungsluftklappe Feststellen des Luftventils...
  • Seite 83 Installation der LEDATRONIC LT Sicherungsblech auf den Gewindestift am Rand des Luftventils aufl egen – das LT Sicherungsblech ist im Lieferumfang der LEDATRONIC für KALA enthalten, Funktion des LT Sicherungsblechs kontrol- lieren – Luftschieber darf sich nicht mehr bewegen, insbesondere nicht mehr schließen lassen, Abb.

  • Seite 84: Umbau Der Manuellen Auf Motorische Lufteinstellung

    Bei Betrieb mit LEDATRONIC wird die gesamte Luftventileinheit aus dem Gerät ausgebaut und in die separate VSR-Box eingesetzt Abb. 3.6 VSR-Box (ohne montierte Luftventileinheit) Abb. 3.7 Luftventileinheit im Boden des KALA Ausbau der Luftventileinheit Bodenstein und Bodenblech entnehmen, Abb. 3.8 Bodensteine und Bodenblech entnehmen...

  • Seite 85: Einbau Verbrennungsluftstutzen

    4 äußeren Schrauben lösen und entnehmen - 4 Sechskant-Schrauben M5 x 6 mm, SW 8 mm, gesamte Luftventileinheit inkl. Verbren- nungsluftstutzen entnehmen. Abb. 3.9 Luftventileinheit mit Volumenstromregler (VSR) im Geräteboden des KALA Einbau Verbrennungsluftstutzen Lösen der beiden Flügel-Muttern (M5) auf der VSR-Box,...
  • Seite 86 Installation der LEDATRONIC Verbrennungsluftstutzen mit Flanschblech an der Innenseite des VSR-Box-Deckels lösen und entnehmen 4 x Linsenkopf-Schraube M5 x 6 mm - Innensechskant (Inbus) SW 2,5 Verbrennungsluftstutzen muss dabei nicht vom Flanschblech gelöst werden, Abb. 3.11 Abschrauben des Verbrennungsluftstutzens Verbrennungsluftstutzen mit Flanschblech in den Geräteboden einsetzen und befestigen - 4 Sechskant-Schrauben M5 x 6 mm, SW 8 mm,...

  • Seite 87: Montage Luftventileinheit In Der Vsr-Box

    Installation der LEDATRONIC Montage Luftventileinheit in der VSR-Box Vor der Montage der Luftventileinheit in der VSR-Box die Schritte zur Einstellung des VSR beachten, Abschnitt „4.5 Einstellen auf die Schornsteinverhältnisse“ ab Seite 112. Luftventileinheit in den Deckel der VSR-Box einlegen - dabei Luftventil-Mitnehmer Aufnahme des Stellmotors einschieben...
  • Seite 88 Installation der LEDATRONIC Deckel auf der VSR-Box vorsichtig in das Halteblech einschieben - die Dichtung darf dabei nicht beschädigt werden, und mit den beiden Flügelmuttern (M5) an der VSR-Box befestigen. Abb. 3.14 Öffnen der VSR-Box Die so vorbereitete VSR-Box kann nun in die Anschlussleitung der Verbrennungsluft eingebaut werden - bei Bedarf können die beiden Befestigungswinkel gelöst und so...
  • Seite 89 Installation der LEDATRONIC Bodenblech und Bodensteine wieder einlegen. Abb. 3.16 Bodensteine und Bodenblech einlegen...

  • Seite 90: Türschalter

    Einbauen des Türschalters Bei KALA ES 45 oder KALA ES 55 wird der Türschalter auf der rechten Seite (bei allen Varianten außer KALA H ES 55 R), bzw. beim KALA H ES 55 R auf der linken Seite der Tür eingebaut, bei KALA QS, KALA PS oder KALA US wird der Türschalter auf der rechten Seite der mittleren Blende...
  • Seite 91 Abb. 3.19 vorgelaserte Bohrung für Türschalter in unterer Blende Abb. 3.20 vorgelaserte Bohrung für Türschalter in unterer Blende ausbrechen bei KALA ES 45 oder KALA ES 55 ausbrechen bei KALA QS, KALA PS oder KALA US Buchse für den Türschalter in den...
  • Seite 92 – Schalterblech und Schrauben im Lieferumfang der LEDATRONIC für KALA enthalten – 2 Schrauben, Kreuzschlitz, Abb. 3.23 Schalterblech montieren bei KALA ES 45 oder KALA Abb. 3.24 Schalterblech am hochschiebbaren Türsegment ES 55 montieren bei KALA QS, KALA PS oder KALA US...
  • Seite 93 LEDATRONIC muss die Position der Tür korrekt erkannt werden. Bei KALA QS, KALA PS oder KALA US erfolgt die Überprüfung des richtigen Abstands am besten über die geöffnete seitliche Tür rechts. Beim kontaktlosen Türschalter des KALA sind die Farben der Anschlussleitung im Gegensatz zu den herkömmlichen Türschaltern der LEDATRONIC: rot / weiß.

  • Seite 94: Anschließen Von 2 Türschaltern

    Installation der LEDATRONIC Beim KALA S US (US-Gerät mit 2 schwenkbaren Seitentüren) sind immer zwei Türschalter notwendig. Anschließen von 2 Türschaltern Beim (US-Gerät mit 2 schwenkbaren KALA S US Seitentüren) muss in jedem Fall an jeder der beiden seitlichen Türen ein Türschalter eingebaut werden der Einbau der Schalter erfolgt jeweils wie vor beschrieben.

  • Seite 95: Thermoelement

    Für das Thermoelement ist eine passende Bohrung ungefähr mittig oberhalb der rechten Seite (alle Varianten außer KALA S ES 55 L und KALA H ES 55 R) bzw. bei KALA S ES 55 L und KALA H ES 55 R auf der linken Seite der Feuerraumöffnung vorhanden und mit einer Blindschraube verschlossen.
  • Seite 96 Installation der LEDATRONIC Thermoelement einsetzen, Anschlussleitung des Thermoelements oberhalb der Feuerraumöffnung nach rechts führen, innerhalb des Frontrahmens rechts nach unten führen – hinter seitlichem Profi l, an unterem Rahmen durch vorhandene Bohrung in den Sockelbereich führen, Abb. 3.30 Thermoelement und Anschlussleitung Bei Geräten mit LEDATRONIC muss die untere Blende vor Durchführung der Anschlussleitung des Thermoelements durch den Frontrahmen angebaut werden! über die Anschlussleitung einen...

  • Seite 97: Kabelabdeckung

    Installation der LEDATRONIC Kabelabdeckung Zur Sicherung des Thermoelements und zur Abdeckung der Anschlussleitung ist eine Kabelabdeckung im Lieferumfang der LEDATRONIC enthalten. Anbringen der Kabelabdeckung Schrauben in Frontrahmen lösen – Innensechskant (Inbus) SW 3 mm, obere Kabelabdeckung anschrauben – Innensechskant (Inbus) SW 3 mm, Abb.

  • Seite 98: Einstellungen Der Ledatronic

    Installation der LEDATRONIC 3.6 Einstellungen der LEDATRONIC Für den Betrieb des Heizkamineinsatzes KALA unter optimalen Anlagen- und Schornsteinbedingungen ist die LEDATRONIC auf den entsprechenden Gerätetyp des KALA einzustellen. Für Anpassungen der LEDATRONIC bei nicht optimalen Anlagenverhältnissen können entsprechende Einstellungen nach Vorgabe der Montageanleitung der LEDATRONIC vorgenommen werden.
  • Seite 99 Installation der LEDATRONIC Für die Optimierung des Abbrands kann es notwendig sein, die LEDATRONIC auf den KALA anzupassen. Die Auswahl der Geräteeinstellungen erfolgt in der Fachmann-Ebene. Wechsel in die Menü-Ebene direkt aus der Hauptanzeige. Wechsel in die Fachmann-Ebene Eingabe des Passworts und Weiter.

  • Seite 100: Betrieb Der Feuerstätte Unter Prüfbedingungen

    Installation der LEDATRONIC 3.7 Betrieb der Feuerstätte unter Prüfbedingungen Die Verbrennungsluftregelung passt die Einstellung der Verbrennungsluftklappe während des Abbrands ständig an den jeweiligen Zustand der Verbrennung an. Unter Normprüfbedingungen (Produkt-, Baumusterprüfung) gem. DIN EN 13229 muss die Verbrennungs- luftklappe während des gesamten Abbrands entsprechend eingestellt werden und anschließend unverändert bleiben.

  • Seite 101: Einbau Und Anschluss

    Der notwendige Sicherheitsabstand im Strahlungsbereich der Sichtscheibe zu Bauteilen mit oder aus brennbaren Baustoffen oder Einbaumöbeln ist einzuhalten. KALA ES 45, KALA QS: 80 cm notwendiger Abstand, KALA PS, KALA US, KALA S US: 90 cm notwendiger Abstand, KALA ES 55: 80 cm notwendiger Abstand auf der schmalen Seite, 90 cm notwendiger Abstand auf der breiten Seite.
  • Seite 102 Bei Anbau der Heizkammer direkt vor eine brennbare Anbauwand, müssen die Konvektionsbleche zwingend zusätzlich zu den vorgeschriebenen Abständen, Luftquerschnitten und Wärmedämmmaß- nahmen am KALA angebracht sein - siehe auch Abschnitt „2.12 Konvektionsbleche“ auf Seite 54. Bei Einbau vor Anbauwänden mit oder aus brennbaren Baustoffen, sind unbedingt die...

  • Seite 103: Schutz Von Gebäudeteilen Mit Oder Aus Brennbaren Baustoffen

    Die Vorgaben ergeben eine Gesamtbreite des nicht-brennbaren Belags von: bei KALA 45 und der schmalen Seite des KALA 55: 123 cm, bei der breiten Seite des KALA 55: 133 cm. Abb. 4.2 nicht brennbarer Belag vor der Feuerraumöffnung - schematische Darstellung KALA ES 55...
  • Seite 104 Einbau und Anschluss Bei den Geräten KALA QS, KALA PS und KALA US muss der Fußboden zwingend nur vor und neben des hochschiebbaren Türsegments aus nicht brennbarem Material bestehen oder eine nicht-brennbare Aufl age besitzen. Die seitlichen Sichtscheiben können nur zu Wartungs- und Reinigungszwecken geöffnet werden und sind während des...
  • Seite 105 Einbau und Anschluss Abb. 4.5 nicht brennbarer Belag vor der Feuerraumöffnung - schematische Darstellung KALA S US Die vordere Sichtscheibe des KALA S US kann nicht geöffnet werden.

  • Seite 106: Schutz Im Strahlungsbereich Der Sichtscheibe

    In diesem Bereich dürfen sich keine brennbaren Gegenstände befi nden, auch kein Brennstoff gelagert oder abgestellt werden. Abb. 4.6 Strahlungsbereich KALA ES 45 der Sichtscheibe - schematische Darstellung Abb. 4.7 Strahlungsbereich KALA ES 55 der Sichtscheibe - schematische Darstellung...
  • Seite 107 Einbau und Anschluss Abb. 4.8 Strahlungsbereich KALA QS der Sichtscheibe - schematische Darstellung Abb. 4.9 Strahlungsbereich KALA PS der Sichtscheibe - schematische Darstellung...
  • Seite 108 Einbau und Anschluss Abb. 4.10 Strahlungsbereich KALA US / KALA S US der Sichtscheibe - schematische Darstellung...

  • Seite 109: Schutz Der Anbaufl Ächen Des Gebäudes

    Bei Einbau vor Anbauwänden mit oder aus brennbaren Baustoffen, sind unbedingt die entsprechenden Konvektionsbleche zu verwenden (optionales Zubehör)! KALA QS, KALA PS oder KALA US / KALA S US können nur rückseitig mit einem Konvektionsblech ausgerüstet werden. Der Anbau vor eine Wand mit oder aus brennbaren...

  • Seite 110: Zuluftöffnungen

    28 cm, nach oben über der Öffnung bei KALA PS: mind. 17 cm, nach oben über der Öffnung bei KALA US / KALA S US: mind. 17 cm, nach vorne vor der Öffnung (bei Öffnung in senkrechter Verkleidung): mind. 50 cm, seitlich neben der Öffnung (bei Öffnung in senkrechter Verkleidung):...

  • Seite 111: Brand- Und Wärmeschutzmaßnahmen

    Einbau und Anschluss 4.2 Brand- und Wärmeschutzmaßnahmen  Anbaufl ächen (Wände, Decke und Boden) sollen grundsätzlich gedämmt werden (Wärmeschutz).  Anbaufl ächen mit oder aus brennbaren Baustoffen müssen entsprechend geschützt, bzw. gedämmt und ggf. vorgemauert werden (Brandschutz).  Die notwendige Dämm-Maßnahme richtet sich dabei immer jeweils nach dem tatsächlichen Anbaubereich der Feuerstätte, ggf.

  • Seite 112: Brandschutzmaßnahmen Nach Trol

    Einbau und Anschluss Brandschutzmaßnahmen nach TROL Einbausituation Schutzmaßnahme aktive mind. Dämmung Vormauerung Hinterlüftung Anbauwände ohne brennbare Baustoffe ab 10 WDS 2 cm Dicke mit rückseitigen Möbeln aus brennbaren Referenzdämmstoff Baustoffen ohne belüfteten Abstand (unabhängig nicht notwendig nicht notwendig vom U-Wert) mind.

  • Seite 113: Verkleidung Und Aufstellfl Äche

    Einbau und Anschluss 4.3 Verkleidung und Aufstellfl äche Vor Erstellung der Verkleidung muss bei Geräten mit hochschiebbarer Tür unbedingt die Transportsicherung (2 Sechskantschrauben seitlich in der Haube) entfernt werden!  Die Verkleidung darf weder auf den Heizkamineinsatz aufgelastet werden noch ohne Abstand zum Heizkamineinsatz errichtet werden.
  • Seite 114 Einbau und Anschluss  Die Aufstellfl äche bzw. der Heizkammerboden sollte leicht zu reinigen sein (z.B. Fliesenbelag).  Während des Heizbetriebs dürfen keine Vortüren o.ä. im Strahlungsbereich der Sichtscheiben vorhanden sein, die zu einer Rückstrahlung und damit zu unzulässigen Erwärmung der Tür und Türmechanik führen.

  • Seite 115: Heizgasrohr Und Schornsteinanschluss

    Einbau und Anschluss 4.4 Heizgasrohr und Schornsteinanschluss Heizgasrohre und Strahlungsschutz  Verbindungsstellen der Heizgasrohre müssen sorgfältig mit Rohrschellen oder Eisen- oder Kesselkitt o. ä. abgedichtet werden.  Zur Verbindung von Heizkamineinsatz und Heizgaszug ist ein geeignetes Heizgasrohr 1 zu verwenden - Heizgasrohre müssen mindestens aus 2 mm Stahlblech, 1 mm austenitischem Stahlblech (Edelstahl) oder 4 mm Grauguss bestehen.

  • Seite 116: Einstellen Auf Die Schornsteinverhältnisse

    Zusätzlich sind die Anforderungen an den Schornstein zu beachten, siehe „1.5 Anforderungen an den Schornstein“ auf Seite 15. 4.5 Einstellen auf die Schornsteinverhältnisse Der Heizkamineinsatz KALA ist mit einem Volumenstromregler (VSR) auf dem Luftventil ausgestattet. Mit dieser zusätzlichen Einstellscheibe des Luftventils kann der Heizkamineinsatz auf die vorliegende Schornsteinsituation eingestellt werden.

  • Seite 117: Einstellen Des Volumenstromreglers

    Einbau und Anschluss Um diesem Problem entgegenzuwirken, kann der Volumenstromregler so eingestellt, dass auch ein höherer Arbeitsdruck des Schornsteins durch den Heizkamineinsatz KALA kompensiert werden kann. Erstellen einer Schornsteinberechnung nach DIN EN 13384, Ermitteln des Arbeitsdrucks des Schornsteins – bei der Schornsteinberechnung wird unter anderem der Druck-Überschuss ermittelt,...
  • Seite 118 Einbau und Anschluss Einstellungen des VSR können direkt an eingebautem Bodenluftventil vorgenommen werden – Einstellungen lassen sich am besten bei geöffnetem Luftschieber vornehmen, falls gewünscht kann das Bodenluftventil auch zur Einstellung des VSR ausgebaut werden: 4 Befestigungsschrauben des Bodenluft- ventils lösen – Innensechskant (Inbus), 3 mm – Abb.
  • Seite 119 Einbau und Anschluss Zeiger der Einstellscheibe auf den entspre- chenden Wert der Skala einstellen – Einstellbereich Druck-Überschuss 0 und 18 Pa – bzw. Einstellwerte 0 bis 10 Abb. 4.16 Einstellskala des Volumenstromreglers Einstellung anhand folgender Tabelle: nach DIN EN 13384 errechneter Einstellung des VSR Druck-Überschuss (PZ - PZe) in Pa bis 1,6...

  • Seite 120: Betrieb Ohne Heizgaszüge / Direktanschluss

    Einbau und Anschluss 4.6 Betrieb ohne Heizgaszüge / Direktanschluss Der KALA mit Guss-Speicheraufsatz wird direkt an einen Schornstein angeschlossen – ohne Heizgaszüge oder Heizkasten. 4.7 LWS und keramische Heizgaszüge Alle Geräte der Heizkamineinsatz-Serie KALA können mit dem LEDA Wärme-Speichersystem LWS verwendet werden.

  • Seite 121: Normen Und Richtlinien

    Normen und Richtlinien Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, nationale und europäische Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten (wie z.B. Kachelöfen) und Heizungs- systemen besonders zu beachten: TROL Fachregeln des Ofen- und Luftheizungsbauerhandwerks Landesbauordnung des jeweiligen Bundeslandes FeuVO Feuerungsverordnungen der jeweiligen Bundesländer...
