10.5.2 Anschlag Typ 320 (Kettenmaß)
Diese Maske dient zur Eingabe einer inkrementellen Anschlagsposition (Kettenmaßbetrieb) in mm:

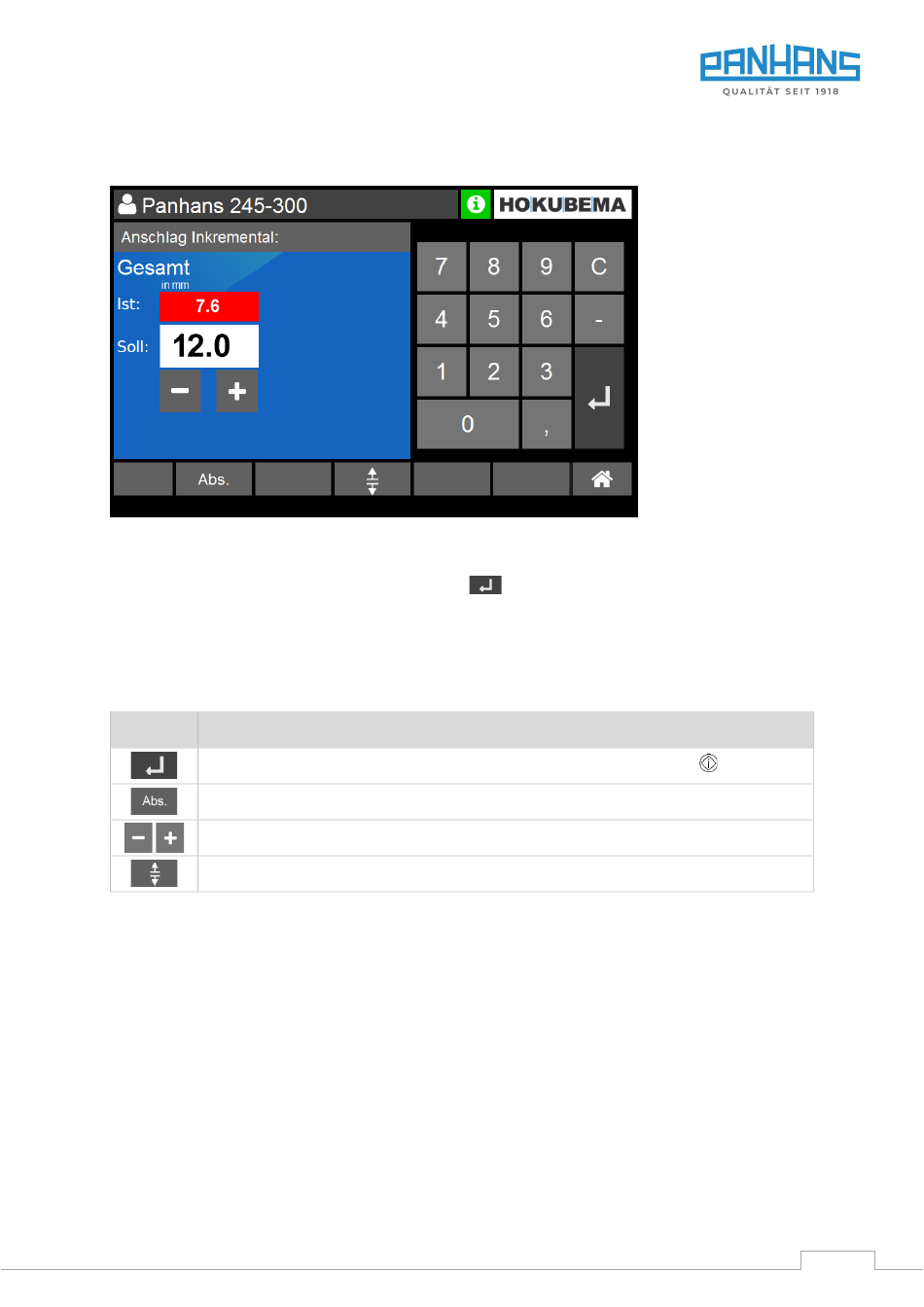

Abbildung 23: Anschlag Typ 320 (Kettenmaß)
• Die Maske dient zur Sollwertvorgabe der Gesamtanschlags-Position im Kettenmaßbetrieb.
• Nach Eingabe des Sollwerts und Bestätigung mit
des Positionier-Tasters erfolgt die Positionierung für den Gesamtanschlag automatisch, wobei die
aktuelle Position im Fenster „Ist:" abgelesen werden kann.
• Mit den Tasten ̶ und + kann auch im manuellen Tippbetrieb positioniert werden.
• Die Verstellung des Teilanschlags ist nur im Absolut-Modus (siehe 10.5.1) möglich.
Aktion
Funktion
Bestätigung der Eingabe + Positionierfreigabe
Von Kettenmaßbetrieb auf Absolutmaß „Anschlag Absolut" umschalten
Anschlag manuell im Tippbetrieb verfahren (1/10 mm Schritte)
Wegschwenkvorrichtungen: siehe Abschnitt
